OTX 1550-10
Optischer CATV-Sender
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für axing OTX 1550-10

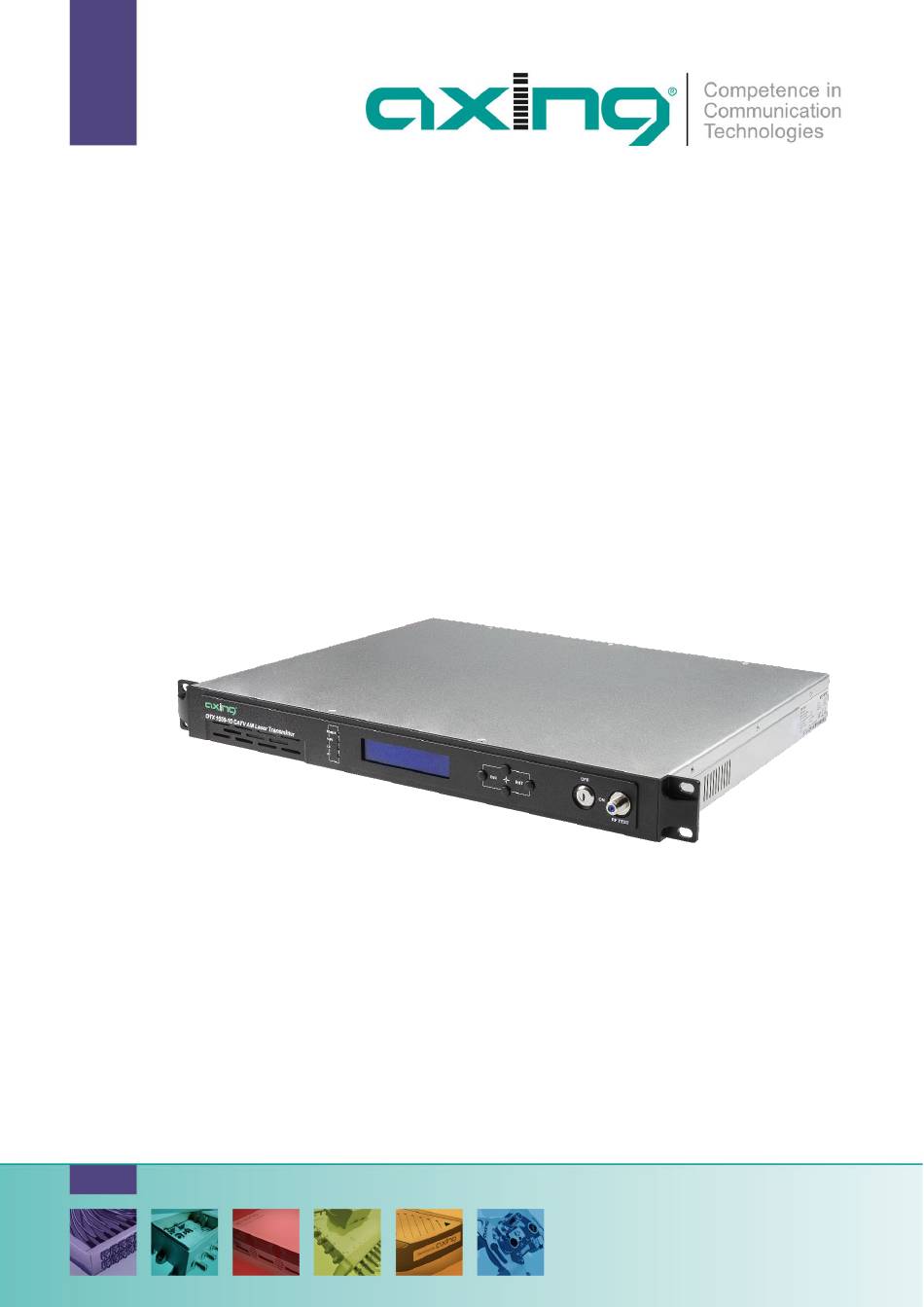

  • Seite 1 OTX 1550-10 Optischer CATV-Sender Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Modify Parameter ........................12 3.2.3. Update File ..........................13 3.2.4. Aktive Alarme einsehen ......................13 3.2.5. Passwort und Benutzername ändern..................13 Technische Daten ............................14 Seite 2 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...
  • Seite 3 Geräten erhalten hat und über Sicherheitsanweisungen für den Umgang mit Lasern unterrichtet worden ist. EU-Konformitätserklärung Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU- weiten Anforderungen entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.

  • Seite 4: Produktbeschreibung

    Verstärkungsregelung (Manual Gain Control, MGC) konfiguriert werden. Der OTX 1550-10 verfügt an den Eingängen über Messbuchsen (–20 dB), mit denen die Eingangssignale gemessen und beurteilt werden können. Er verfügt außerdem über eine Messbuchse an der Frontseite (–20 dB), die das verarbeitete Signal am Eingang des Lasertreibers ausgibt.

  • Seite 5: Applikation

    Bei der Planung einer optischen Installation muss das optische Budget im Auge behalten werden. • Die optische Ausgangsleistung des Senders OTX 1550-10 ist fest eingestellt und liegt typisch bei +10 dBm. • Die zulässige Eingangsleistung am Optical Node ONX 1550-01 liegt zwischen –8 … +1 dBm.

  • Seite 6: Anzeigeelemente Und Anschlüsse

    4 = Schlüsselschalter 10 = RS 232-Schnittstelle 5 = Messbuchse Laser Driver (F-Buchse) 11 = Ethernet-Schnittstelle (RJ45) 6 = Potentialausgleichsanschluss 12 = Netzanschlüsse Seite 6 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...

  • Seite 7: Montage Und Anschluss

    Eingängen des Geräts verwenden. 2.3. HF-Anschluss Der OTX 1550-10 verfügt über zwei HF-Eingänge. Beide Eingänge werden intern über eine Weiche zusammengeführt. Es darf zu keinen Frequenzüberschneidungen bei den beiden Eingangssignalen kommen!  Schließen Sie alle nicht belegten koaxialen Anschlüsse mit Abschlusswiderständen ab.

  • Seite 8: Einschalten

    Wenn genügend Eingangspegel an den HF-Eingängen ansteht, dann hört der Signalton auf. Eingangspegel am Laser und der optische Ausgangspegel werden angezeigt. Die Power LED leuchtet rot, RUN- LD- und RF-LED leuchten grün. Seite 8 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...

  • Seite 9: Konfiguration

    Kontrollspannung der +24 V-Spannung in V Interne Gerätetemperatur in ℃ Serien Nummer BOX Temp IP Address IP-Adresse Mask Subnetz-Maske Gateway-Adresse MAC-Adresse SoftWare Ver Softwareversion 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_OTX-1550-10.pdf Seite 9 von 16...

  • Seite 10: Einstellmöglichkeiten Im Parameter-Einstellungs-Menü

    Systemsteuerung > Netzwerkverbindungen > LAN Verbindung > Eigenschaften > Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden: Durch Eingabe der Länge der Glasfaserleitung kann die Dispersion optimiert werden. Seite 10 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...

  • Seite 11: Display Parameter

     Klicken Sie auf OK zum Speichern.  Schließen Sie den PC am RJ-45-Ethernet-Anschluss LAN an  Geben Sie jetzt die IP-Adresse des OTX 1550-10 in den Webbrowser ein. Default = IP 192.168.000.151 Die Benutzerfläche öffnet sich.  Geben Sie den User Name admin und das Password Ramsen8262 ein.

  • Seite 12: Modify Parameter

     Nehmen Sie in der Spalte New Value die nötigen Änderungen vor.  Klicken Sie anschließend in der Spalte press for update auf Update. Der neue Wert wird übernommen. Seite 12 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...

  • Seite 13: Update File

    3.2.3. Update File Download Sie finden Software-Updates zum Download, indem Sie auf www.axing.com im Suchfeld den Artikel eingeben.  Laden Sie die aktuelle Version auf Ihren PC herunter und entpacken Sie diese. Update Unter Update File kann eine neue Software für die Oberfläche installiert werden.

  • Seite 14: Technische Daten

    ≥ 20 W Betriebstemperaturbereich −5 … +55 °C Maße (B × H × T) ca. 480 × 43 × 275 mm Gewicht 5,5 kg Seite 14 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...
  • Seite 15 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_OTX-1550-10.pdf Seite 15 von 16...
  • Seite 16 Betriebsanleitung | OTX 1550-10 Seite 16 von 16 AXING-BA_OTX-1550-10.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...
