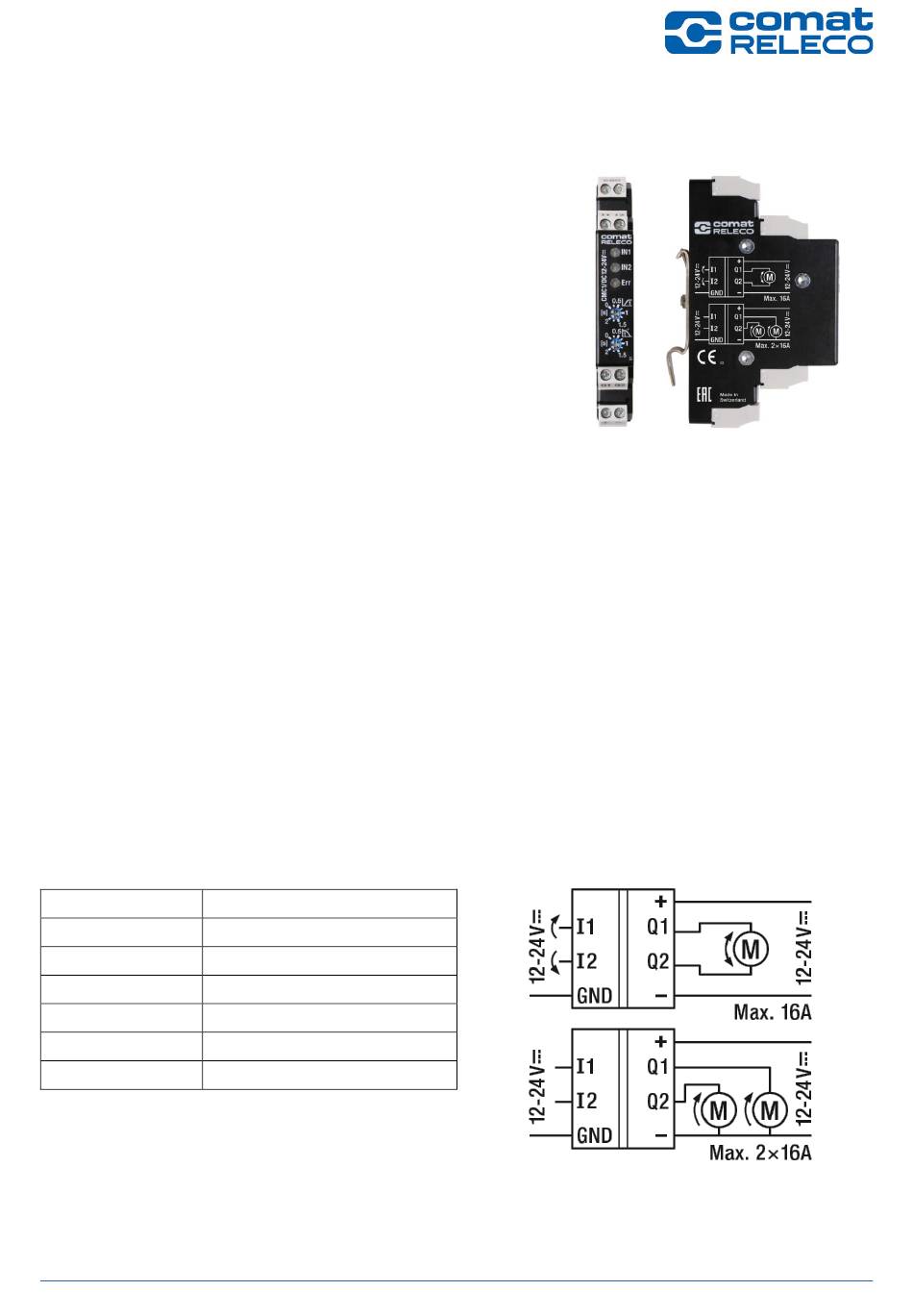

ComatReleco Motorcontroller CMC1
1 Kenndaten
• Spannungsversorgung DC 12...24 V
• Motorstrom 16 A im Dauerbetrieb, 20 A kurzzeitig
• Einstellbare Start- und Bremsrampe
• Status- und Fehleranzeige per LED
• Kurzschlussfest
• Verschleisslos
2 Beschreibung
Das CMC1 ist ein Steuergerät für DC-Motoren und erlaubt den Reversierbetrieb. Die Drehrichtung eines Motors
kann per Ansteuerung geändert werden. Alternativ ist es möglich, zwei Motoren in einer Drehrichtung zu betreiben.
Mit dem CMC1 können auch Elektromagnete, einfache Bewegungsabläufe mit Hubspindeln, kleine Förderbänder,
Rollladen oder Lampen gesteuert werden. Die Rampenzeiten für Anfahr- und Abbremsverhalten des Verbrauchers
werden mit zwei Potentiometern eingestellt.
Spannungsversorgung werden verhindert, die Lebensdauer des ganzen Systems wird somit massiv verlängert.
Der CMC1 entspricht der DIN-Norm 43880 und hat ein Einbaumass von 14 mm.
Technische Änderungen vorbehalten
3 Bestellbezeichnung
ComatReleco Motor Controller
4 Anschlussschema
Anschluss
Funktion
I1
Eingang 1
I2
Eingang 2
GND
Masse der Steuersignale
Q1
Ausgang 1
Q2
Ausgang 2
+, -
Spannungsversorgung
Die Eingänge sind galvanisch zur Spannungsversorgung
und zu den Verbraucherausgängen getrennt.
CMC1_DB_d.docx
02.09.2022 Cp
Mechanische Schläge und hohe Stromspitzen in der
CMC1/DC12-24V
Comat Motorcontroller CMC1
Datenblatt
55082-001-57-003
1/6
Inhaltsverzeichnis
Inhaltszusammenfassung für Comat Releco CMC1
- Seite 1 • Verschleisslos 2 Beschreibung Das CMC1 ist ein Steuergerät für DC-Motoren und erlaubt den Reversierbetrieb. Die Drehrichtung eines Motors kann per Ansteuerung geändert werden. Alternativ ist es möglich, zwei Motoren in einer Drehrichtung zu betreiben. Mit dem CMC1 können auch Elektromagnete, einfache Bewegungsabläufe mit Hubspindeln, kleine Förderbänder, Rollladen oder Lampen gesteuert werden.
-
Seite 2: Funktionsbeschreibung
Wird der Eingang I1 ausgeschaltet, schaltet Ausgang Q1 sofort aus. LED IN1 Bei Ansteuerung des Eingangs I2 wird der Ausgang Q2 (z.B. Elektromagnet) sofort eingeschaltet. Wird der Eingang I2 ausgeschaltet, schaltet Ausgang Q2 sofort aus. LED IN2 Comat Motorcontroller CMC1 55082-001-57-003 CMC1_DB_d.docx 02.09.2022 Cp Datenblatt... -
Seite 3: Allgemeine Daten
Einschaltstrom (max. 3 s) 20 A Schaltstrom 24 V DC-1, DC-13 16 A Schaltstrom 24 V DC-3, DC-5 10 A 6.3 Zeitverhalten 6.3.1 Rampen Startrampe 0 ... 4 s Bremsrampe 0 ... 4 s Comat Motorcontroller CMC1 55082-001-57-003 CMC1_DB_d.docx 02.09.2022 Cp Datenblatt... - Seite 4 6.4 Diagramme Ausgangsstrom - Temperatur Comat Motorcontroller CMC1 55082-001-57-003 CMC1_DB_d.docx 02.09.2022 Cp Datenblatt...
-
Seite 5: Bedienung
Zustand Fehlerbehebung Leuchtet nicht Normalbetrieb Leuchtet beim Ausgangsstrom zu gross Last verringern, Rampe für Beschleunigen Einschalten (> 18 A) verlängern Abkühlen lassen (> 10 s), Eingänge abschalten, Blinkt Endstufe überhitzt Last verringern Comat Motorcontroller CMC1 55082-001-57-003 CMC1_DB_d.docx 02.09.2022 Cp Datenblatt... -
Seite 6: Abmessungen
Klasse B Sicherheit EN 60730-1:2000 Konformität, Kennzeichnung 10 Neubearbeitungen Version Änderungsdatum Zuständig Änderungen 55082-01-57-401 30.06.2011 Bd, Cp Version 1 55082-001-57-002 06.05.2014 Neues Layout 55082-001-57-003 04.03.2015 Höherer Ausgangstrom 16 A ab Herstellcode 1503 Comat Motorcontroller CMC1 55082-001-57-003 CMC1_DB_d.docx 02.09.2022 Cp Datenblatt...
