Inhaltszusammenfassung für XLOCK 40 Mifare Flex

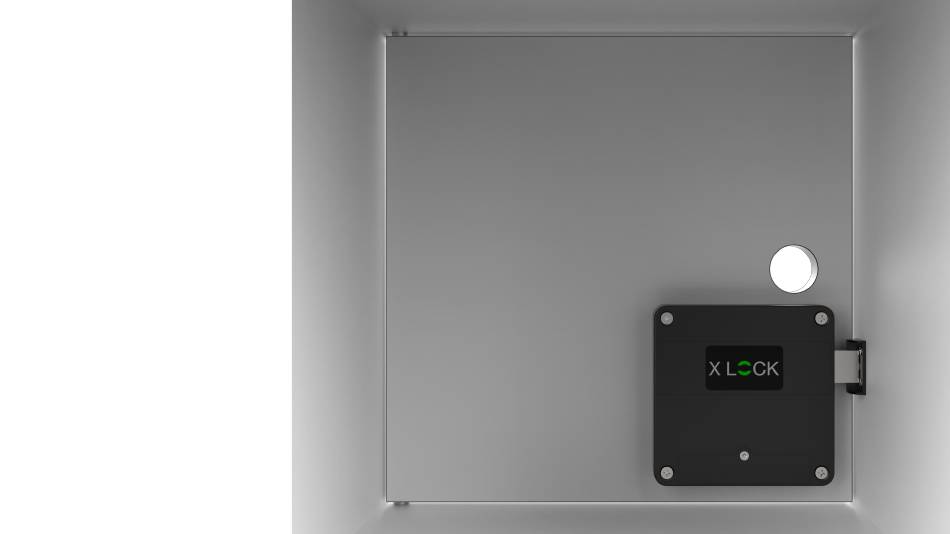

- Seite 1 XLOCK 40 Mifare Flex INBETRIEBNAHME...
-
Seite 2: Verpackungsinhalt
VERPACKUNGSINHALT Schloss Schliessteil XL40 Achtung: XL-S17 Batterien bitte separat bestellen. Batterie CR123A, 3V Lithium Batterie Immer Lithium Batterien verwenden! 4 x Schrauben für Schloss 3 x Schrauben für Schließteil Senkkopf 3,5 x 35mm Senkkopf 2,5 x 12 mm... -
Seite 3: Abmessungen
ABMESSUNGEN Schloss XL40 Schliessteil XL-S17... - Seite 4 XLOCK 40 EINBAU UNSICHTBAR – ANTENNE IM SCHLOSS (Mifare® Classic 4 Byte) Wichtig! Wichtig! Die Lesedistanz ist abhängig vom Material Die Lesedistanz ist abhängig vom Material der Türe und vom Transponder. Bei der Türe und vom Transponder. Bei verdecktem Einbau muss die Lesedistanz verdecktem Einbau muss die Lesedistanz vor der Montage geprüft werden.
- Seite 5 XLOCK 40 EINBAU UNSICHTBAR – ANTENNE VERSENKT (Mifare® Classic & Mifare® Desfire) ANTENNE VERSENKT Wichtig! Bei Mifare® Desfire Transponder ist die Lesereichweite schwach. Deshalb muss die Antenne in der Türe versenkt oder eine externe Antenne verwendet werden.
- Seite 6 Externe Antenne A3 mit Gehäuse Optional ! Bitte separat bestellen. Optional mit Micro-USB Notstromanschluss Griff-Funktion Optimale Lesedistanz Schwarz Weiß Silber XL-A3B XL-A3W XL-A3S...
- Seite 7 Externe Antenne A4 mit Gehäuse Optimale Lesedistanz LED – Besetzt Anzeige bei Freelocker Optional mit Beschriftung Silber mit Beschriftungsfeld Weiß mit Beschriftungsfeld Schwarz mit Beschriftungsfeld XL-A4W XL-A4B XL-A4S Silber mit milchigem Glas Weiß mit milchigem Glas Schwarz mit milchigem Glas XL-A4S XL-A4W XL-A4B...
- Seite 8 TRANSPONDER und BENUTZERKARTE Optional ! Bitte separat bestellen. Benutzerkarte Transponder Armband...
- Seite 9 Master – Service und Notöffnung Karten Optional ! Bitte separat bestellen. 3 Master Karten Die Masterkarten sind einmalig und werden auf jedes Schloss pro Projekt/Gebäude programmiert. Diese Karten werden benötigt, um Servicekarten, Notöffnungskarten und Benutzertransponder zu programmieren und zu löschen. Es können bis zu 3 Masterkarten, 5 Notöffnungskarten und 47 Benutzertransponder pro Schließung programmiert werden.
- Seite 10 Service Karten für Personal Mode und Freelocker Mit einer Masterkarte und der Servicekarte 01 kann das Schloss in den Modus 01 programmiert werden. Im Modus 01 können bis zu 47 Transponder (Typ ISO14443a / NFC) pro Schloss programmiert werden. Dieser Modus wird auch "Personal Locker"...
- Seite 11 Service Karten für Personal Mode und Freelocker Mit einer Masterkarte und der Servicekarte 09 kann der Freelocker Mode 09 R/W aktiviert werden. Es wird keine Information auf den Transponder geschrieben. Das Schloss wird nicht automatisch entriegelt. Das Schloss bleibt verriegelt. ! Mifare Classic 1K (4 + 7 Byte) und Mifare Classic 4K (4 + 7 Byte), Mifare DesFire EV1, Mifare light, LEGIC®...
- Seite 12 ANSICHT MONTAGE LINKS und RECHTS LINKS RECHTS Bitte bei Bestellung angeben! Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 13 XLOCK 40 MONTAGE LINKS Montage LINKS Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 14 XLOCK 40 MONTAGE RECHTS Montage RECHTS Befestigung des Schlosses Ziehen Sie die Schrauben mit Gefühl an und verzichten Sie auf Bohrmaschinen oder Akkuschrauber.
- Seite 15 Batterie einlegen / Batteriestreifen herausziehen 1) Batterie Streifen abziehen = System Aktiv und das RFID Feld ist aktiviert. 2) Überlagerndes Lesefeld der Schlösser vermeiden, ansonsten wird die Batterie schnell entladen. 3) Batterien nicht vor der Montage aktivieren. 4) Batterien für den Transport immer isolieren oder entfernen! Batterie CR123A, 3V Batteriefachdeckel öffnen Batterie wird mit der...
- Seite 16 INBETRIEBNAHME – Programmierkarten einlernen Schloss in den Wichtig: Langes Tonsignal Auslieferungszustand Falls der Resettaster nur kurz gedrückt wird, zurücksetzen. schaltet man den Ton aus = kurzes Signal. Dieser Schritt entfällt, Falls dies geschieht, muss der Resettaster wenn die Schlösser noch erneut kurz gedrückt werden = langer Ton, nie programmiert wurden.
- Seite 17 INBETRIEBNAHME – Servicekarten und Benutzer - Transponder einlernen Masterkarte an das Antennenfeld halten Service Karten einlernen Tickt circa 5 Sekunden Während es tickt die Servicekarte an das Antennenfeld halten. Masterkarte an das Antennenfeld halten Benutzer Transponder einlernen Tickt circa 5 Nur im Mode 1 und 2 Während es tickt den...
- Seite 18 Programmierung von Notöffnungs-Karten (Mode 7, 8, 9 & 10) Es können maximal 5 Notöffnungskarten im Freelocker Mode Programmierung von programmiert werden. Notöffnungs-Karten Tickt circa 5 Modus 7, 8, 9 & 10 Sekunden Halten Sie während des Tickens die Notöffungskarte an das Halten Sie eine Masterkarte an das Antennenfeld.
-
Seite 19: Notöffnung Mit Programmierkarte (Generell)
Notöffnung mit Programmierkarte (generell) Tickt circa 5 Sekunden Programmierkarte an das Während dem Ticken Die Falle fährt zurück -> Schloss Antennenfeld halten die Programmierkarte entriegelt - Karte nicht mehr in das noch 2 mal an das Antennenfeld halten. Antennenfeld halten Achtung: Nachdem das Schloss sich entriegelt hat, darf die Masterkarte... - Seite 20 Benutzer Transponder löschen Benutzer Transponder einzeln Tickt circa 5 löschen Sekunden während es tickt den Programmierkarte an Transponder an das das Antennenfeld Antennenfeld halten halten Alle Benutzer Transponder löschen Tickt circa 5 Sekunden Programmierkarte an Während dem Ticken Die Falle fährt zurück -> Achtung: das Antennenfeld Schloss entriegelt.
-
Seite 21: Alle Masterkarten Löschen
Alle Masterkarten löschen Tickt circa 5 Sekunden Programmierkarte an Die Masterkarte sind nach dem Während dem Ticken Die Falle fährt zurück -> das Antennenfeld langen Tonsignal gelöscht. Das die Programmierkarte Schloss entriegelt. halten. Schloss wartet auf die noch 2 mal an das Während dem Ticken die Programmierung von neuen Antennenfeld halten... - Seite 22 Reset Taster | Alle Funktionen Ton ein- und ausschalten Reset Taster wird 1 Reset Taster wird 1 Sekunde lang 1 mal Sekunden lang 1 mal kurz gedrückt -> Ton kurz gedrückt -> Ton aus Schloss komplett zurück setzen. Resettaste 3 Sekunden lang drücken – alle Transponder werden gelöscht. Wichtig: Nach einem Reset, bleibt der Mode vom Schloss gespeichert.
- Seite 23 Freelocker | Segment Cleaner Optional ! Bitte separat bestellen. Freelocker Segment auf dem Transponder löschen: Mit dem Segment Cleaner kann die Schranknummer und „Schrank verriegelt“ auf dem Transponder gelöscht werden. Der Transponder wird 2 mal an das Antennenfeld gehalten. -> Schranknummer gelöscht...
- Seite 24 Freelocker | Infoterminal Optional ! Bitte separat bestellen. Wenn der Nutzer vergessen hat, welches der Schränke er verschlossen hat, kann die Schranknummer am Infoterminal überprüft werden. Dazu wird ein Mifare Classic Transponder (Mifare Classic 1K / Mifare Classic 4K) an das RFID-Feld des Infoterminals gehalten (siehe Bild). Schloss zusperren –...
- Seite 25 More information and support at www.xlockgroup.com XLOCK by data mobile Landstrasse 35-39 AUT – 6911 Lochau info@xlockgroup.com www.xlockgroup.com...
