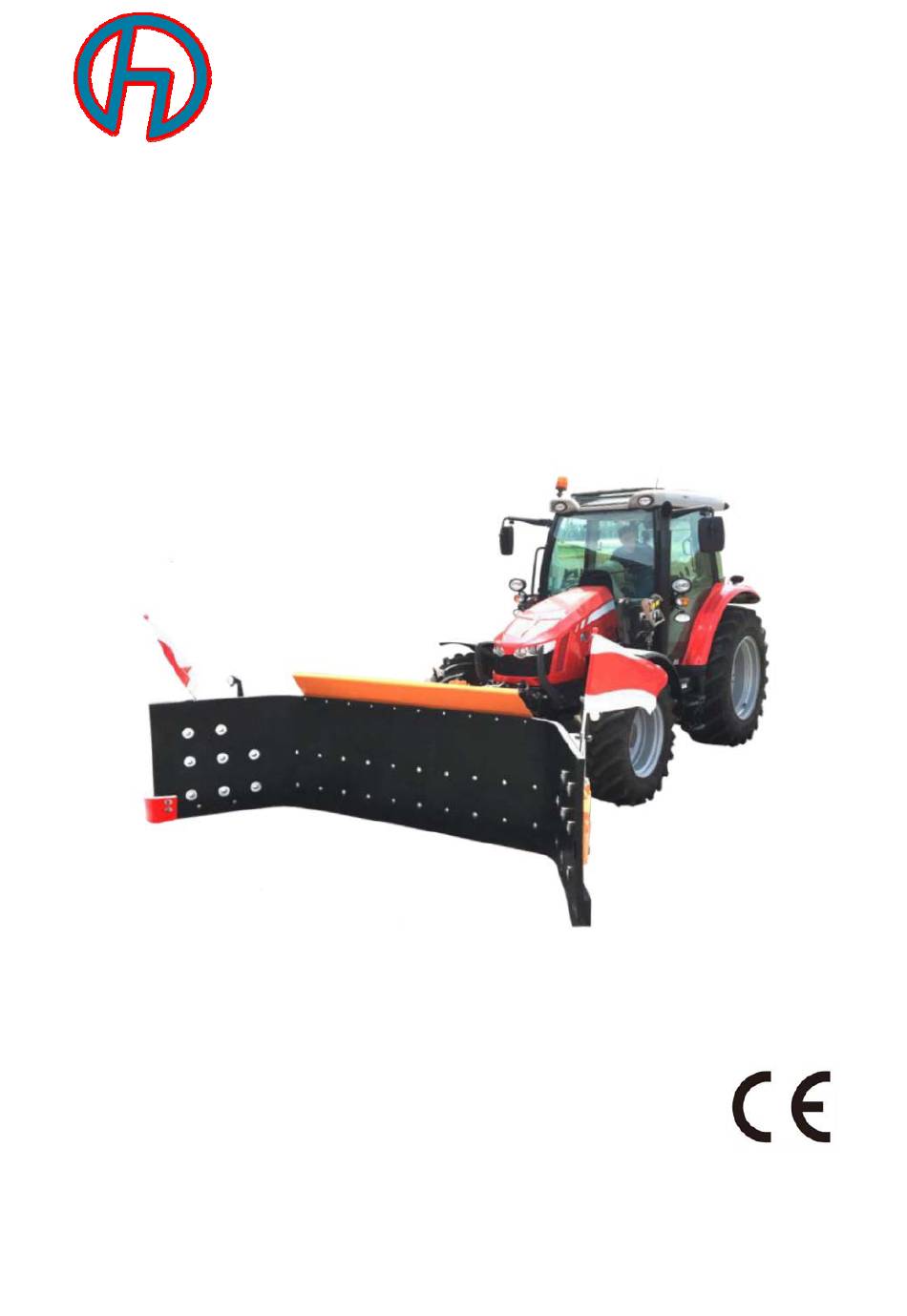

HAUER Metall-Technik FM-3800 Bedienungsanleitung

Flügel-multischieber

Werbung

Flügel-Multischieber
Type: FM-3800 / FM-4200 / FM-4600
Gefahren- u. Risikoanalyse nach EN 12100
Hersteller:
HAUER Metall-Technik GmbH
A-3125 Statzendorf, Werksstraße 6a
www.hauer-metall-technik.at / office@hauer-metall-technik.at
Kategorie:
Auswechselbare Ausrüstung §1 (1) b /2006/42/EG
Flügel-Multischieber FM-3800 / FM-4200 / FM-4600
Typen:
Hauer Metall-Technik
Bedienungsanleitung
gemäß den Anforderungen der
Maschinenrichtlinie 2006/42/EG
GmbH
Symbolfoto
GZ: 17/4082c

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HAUER Metall-Technik FM-3800

  • Seite 1 Hauer Metall-Technik GmbH Flügel-Multischieber Type: FM-3800 / FM-4200 / FM-4600 Bedienungsanleitung Gefahren- u. Risikoanalyse nach EN 12100 gemäß den Anforderungen der Maschinenrichtlinie 2006/42/EG Symbolfoto Hersteller: HAUER Metall-Technik GmbH A-3125 Statzendorf, Werksstraße 6a www.hauer-metall-technik.at / office@hauer-metall-technik.at Kategorie: Auswechselbare Ausrüstung §1 (1) b /2006/42/EG Flügel-Multischieber FM-3800 / FM-4200 / FM-4600...
  • Seite 2: Inhaltsverzeichnis

    Verwendung an Rad- oder Frontlader ................. 6     4.4. Verwendung an Dreipunkt-Anbau ................6     4.5. Beschreibung der Flügel-Multischieber FM-3800, FM-4200, FM-4600 ....6     4.6. Steuerung – Übereinstimmung der Steuersymbolik ............ 8     4.7. Fahren mit dem Multischieber: ..................8  ...
  • Seite 3: Einleitung

    Einleitung Die Firma HAUER Metall-Technik GmbH stellt Front- und Heckanbaugeräte für LOF-Zugmaschinen, Hoflader, Radlader, Unimog und ähnlichen Geräten, sowie ausreichend motorisierten Geländefahrzeugen zur ortsveränderlichen Verbringung von Schnee, Schlamm, Wasser, Silage, Hackgut, Staub- und ähnlicher Produkte her. Die Entwicklung umfasst auch die zur Montage an den Basisgeräten typenabhängigen Adapteraufnahmevorrichtungen.
  • Seite 4 EN ISO 9614-1 Akustik – Bestimmung der Schallleistungspegel aus Schallintensitätsmessung. EN ISO 13849-1 bis 2 Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen. EN 61310-1 bis 3 Sicherheit Maschinen – Anzeigen, Kennzeichen und Bedienen. GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 5: Maschinendaten Und Beschreibungen

    4.2. Montage der auswechselbaren Ausrüstung an dem Trägerfahrzeug: 4.2.1 Ersatzteile Multischieber von HAUER Metall-Technik GmbH sind überwiegend aus speziellen, den Belastungen entsprechend ausgelegten Stählen gefertigt. Aus diesem Grund dürfen ausschließlich originale Ersatzteile von HAUER Metall-Technik GmbH eingebaut werden! Andernfalls erlöschen alle Ansprüche gegen die Herstellerin.
  • Seite 6: Rad- Bzw. Hoflader-Aufnahme

    Verwendung an Dreipunkt-Anbau In diesem Einsatzfall kann der Parallel-Höhenausgleich mit den vorgesehenen Sperrbolzen verriegelt werden. Beschreibung der Flügel-Multischieber FM-3800, FM-4200, FM-4600 4.5. Die angeführten Typen sind mit Ausnahme der Breite des Schubschildes baugleich. Die Basis des Flügel-Multischiebers besteht aus der geschweißten Trägerkonstruktion, die neben den drei Befestigungspunkten mit Aufhängebolzen das ölhydraulische...
  • Seite 7: Erstmontage An Einem Trägerfahrzeug

    Zum Einstellen an den Untergrund werden die Flügel im hochgehobenen zustand nach vorne U-Stellung gebracht. Grundträger soll parallel Schieberträgerachse stehen. Jetzt wird der Schieber auf den Boden herab gelassen. Die untere Gummilippe muss nun komplett am Boden aufliegen. Sollte dies nicht der Fall GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 8: Steuerung - Übereinstimmung Der Steuersymbolik

    Um mechanische Stoßbeanspruchungen des Schildes hydraulisch zu dämpfen sind Stickstoffdämpfer eingebaut. Die, an der Rückseite des Basisrahmens befindlichen Stickstoffblasen stehen mit 200 bar unter Druck. Öffnen, anbohren oder einschneiden ist lebensgefährlich. Im Falle einer Überbelastung des Hydrauliksystems reagieren die Überdruckventile. GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 9: Parallel-Höhenausgleich

    Unterkante. Das Gummischild kann 100mm verschleißen, dann kann es bei ausreichender Schildhöhe nachgesetzt werden. Sollte ein nachsetzen nicht möglich sein, ist das Gummischild zu erneuern. Eine Unterschreitung des Abstands von 90 mm GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 10: Hydraulikkomponenten

    Abblendlichter, sowie gegebenenfalls das Drehlicht des Trägerfahrzeuges einzuschalten. 4.16. Arbeitsgeschwindigkeit Die Multischieber der Firma Hauer Metall-Technik Gmbh sind für eine Arbeitsgeschwindigkeit von maximal 35 km/h getestet. Für Schäden, welche über dieser Geschwindigkeit entstehen haftet der Hersteller nicht. 4.17. Einsatz bei schlechter Sicht oder nachts: Im öffentlichen Verkehr sind die Abblendlichter, sowie gegebenenfalls das Drehlicht...
  • Seite 11: Gefahren- U. Risikobeurteilung

    Gefahren- u. Risikobeurteilung: 5.1. Risikobeurteilung: Die Risikobeurteilung erfolgt gemäß den nachfolgenden Kriterien: Einschätzen der Unfallwahrscheinlichkeit: Einschätzen der Schadenswerte – Ermittlung der Risikoklasse: Klassifizierung: GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 12: Gefahren  Maßnahmen  Risikoklasse

    An- und Abkuppeln der Hydraulikschläuche, Gefahr von Handverletzungen: Status: erfüllt teilweise erfüllt nicht erfüllt nicht relevant Maßnahme: Beim An- und Abkuppeln müssen geeignete Schutzhandschuhe verwendet werden. Nach dem Abkuppeln müssen die Kupplungsenden stets mit der Kunststoffkappe verschlossen werden. Risikoklasse: GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 13: Wartung Und Instandhaltung

    Reparaturen müssen von sachkundigem Fachpersonal mit originalen HAUER Metall- Technik GmbH - Ersatzteilen durchgeführt werden. Ersatzteile Multischieber von HAUER Metall-Technik GmbH sind überwiegend aus speziellen, den Belastungen entsprechend ausgelegten Stählen gefertigt. Aus diesem Grund dürfen ausschließlich originale Ersatzteile von HAUER Metall-Technik GmbH eingebaut werden! Andernfalls erlöschen alle Ansprüche gegen die Herstellerin.
  • Seite 14: Zusammenfassung

    Die Konformitätserklärung wird extra mitgeliefert. Literaturverzeichnis: Regelliste siehe Kapitel 2 Fachkunde Elektrotechnik Europa Lehrmittelverlag Elektrische Maschinen Fehmel/Flachmann/Mai Elektrische Maschinen u. Antriebe Hermann Merz Friedrich Tabellenbuch Elektro Ausgabe 3/4 Dubbel Taschenbuch für den Maschinenbau W.Beitz u. K.-H. Küttner GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 15: Fotodokumentation

    Foto 01 (Symbolbild) Rückansicht des Flügel-Multi- Schiebers mit den serienmäßigen Warnflaggen und Laufräder. Foto 02 (Symbolbild) Flügel in geklapptem Zustand mit aufgebauter Begrenzungslicht- Konsole, welche unabhängig vom Einstellwinkel stets in Fahrt- richtung zeigt. Foto 03 (Symbolbild) GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 16 Flügel-Multischieber in abge- stelltem Zustand mit Abstell- stütze. Foto 04 (Symbolbild) Multischieber. Foto 05 (Symbolbild) GZ: 17/4082c Flügel-Multischieber FM-3800 – FM-4600...
  • Seite 18 Verschlauchung des Flügel-Multischiebers 2x doppeltwirkender Anschluss Ventilblock Typ: 15039 Doppelschockventil Typ: 34110...
  • Seite 19 Verschlauchung des Flügel-Multischiebers 3x doppeltwirkender Anschluss Ventilblock Typ: 15048 Doppelschockventil Typ: 34110...
