OS-BASE FÜR KTM 790 ADVENTURE

MONTAGEANLEITUNG

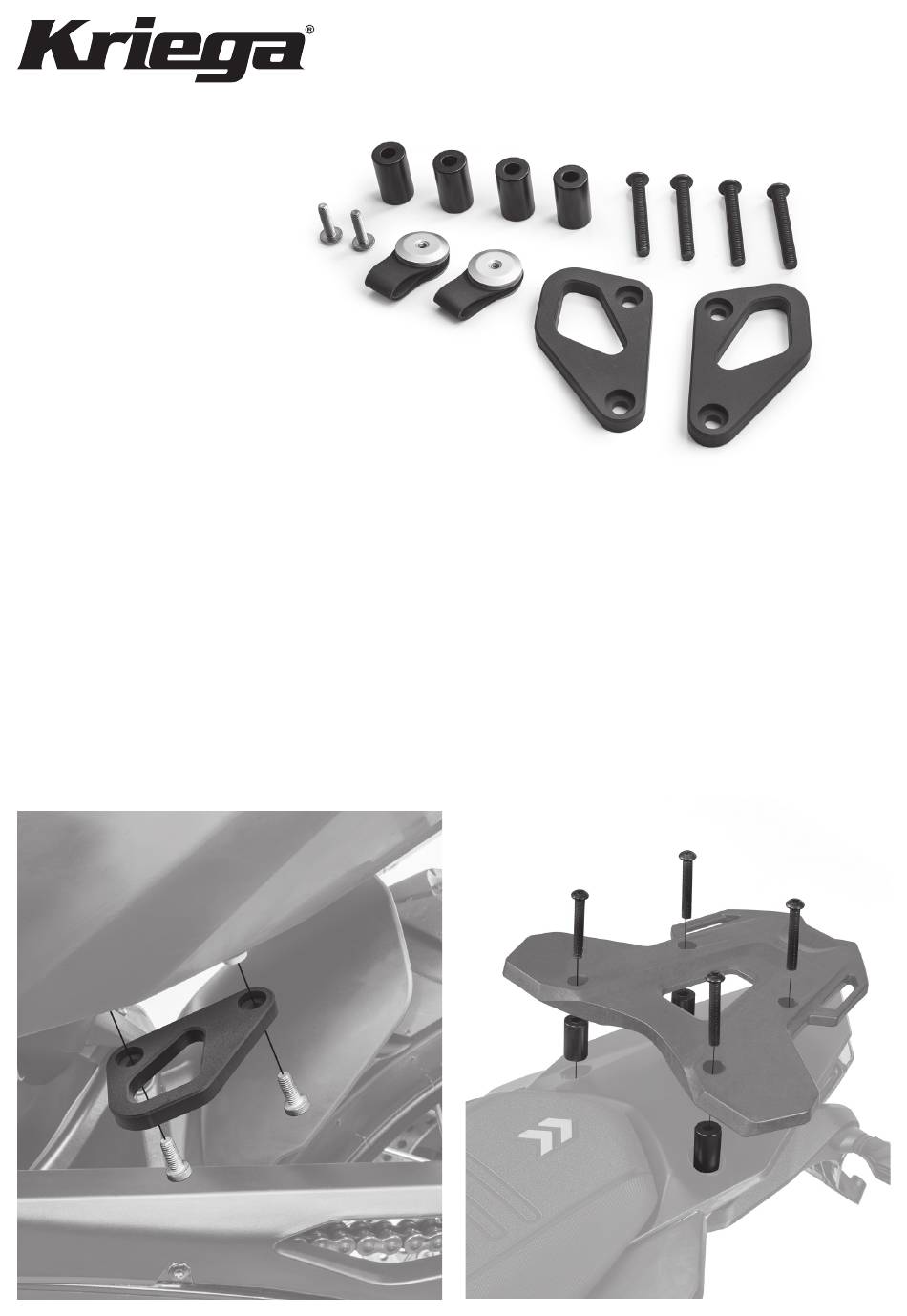

LIEFERUMFANG

1 x OS-BASE

4 x Abstandshalter aus Legierung

4 x M8 Schrauben, 55 mm

2 x KTM RACK LOOPS

2 x M6 Schrauben, 25 mm

2 x 790 GURTHALTERUNGEN

ERFORDERLICHES WERKZEUG

Torx-Schraubendreher T-40

Torx-Schraubendreher T-15

Schraubensicherung

VOR DER MONTAGE DER OS-BASE AM MOTORRAD MÜSSEN SIE EINIGE KLEINERE

ANPASSUNGEN AM MOTORRAD VORNEHMEN.

1. Entfernen Sie die hinteren Fußrastenhalterungen und ersetzen Sie sie durch die 790 GURTHALTERUNGEN.

Entfernen Sie zunächst den Auspuffschalldämpfer und schrauben Sie dann die 3 Schrauben an jeder Halterung ab. Heben

Sie die 2 größeren Schrauben von jeder Seite zur Wiederverwendung auf. Bringen Sie die Halterungen wie unten abge-

bildet an, wobei die Senkbohrungen nach oben und der Ausschnitt zur Vorderseite des Motorrads zeigen. Wiederholen

Sie den Vorgang auf der gegenüberliegenden Seite und bauen Sie den Schalldämpfer wieder ein.

2. Entfernen Sie die Soziusgriffe und ersetzen Sie sie durch Abstandshalter.

Entfernen Sie die 4 Schrauben, die den KTM-Gepäckträger und die Soziusgriffe halten. Nehmen Sie die Soziusgriffe ab

und ersetzen Sie sie durch die mitgelieferten 4 Abstandshalter und 55 mm M8 Schrauben. Dadurch wird der Gepäck-

träger höher gesetzt, um die Gurte der OS-BASE besser zu befestigen.

Wenn Sie eine Mitteltasche montieren möchten, lesen Sie auf der Rückseite, wie Sie die KTM Rack Loops montieren,

bevor Sie den KTM-Gepäckträger wieder anbringen.

Seite 1 OS-BASE FÜR KTM 790 ADVENTURE MONTAGEANLEITUNG LIEFERUMFANG 1 x OS-BASE 4 x Abstandshalter aus Legierung 4 x M8 Schrauben, 55 mm 2 x KTM RACK LOOPS 2 x M6 Schrauben, 25 mm 2 x 790 GURTHALTERUNGEN ERFORDERLICHES WERKZEUG Torx-Schraubendreher T-40...
Seite 2 MONTIEREN SIE ZUNÄCHST ZWEI GLEICH GROSSE OS-ADVENTURE TASCHEN AN DER OS-BASE, BEVOR SIE DAS KOMPLETTE TASCHENSYSTEM AM MOTORRAD BEFESTIGEN. Wählen Sie zwei gleich große OS-TASCHEN entsprechend Ihren Kapazitätsanforderungen: 2 x OS-6 = 12 Liter 2 x OS-12 = 24 Liter 2 x OS-18 = 36 Liter Da das System modular aufgebaut ist, ist ein späterer Wechsel auf eine andere Taschengröße kein Problem.
Seite 3 BEFESTIGUNG DES OS-BASE TASCHENSYSTEMS AM MOTORRAD Legen Sie die OS-BASE über den Motorradsitz – Stellen Sie die oberen Gurte auf die längste Länge etwas weiter vorn als die endgültige Position. Führen Sie ein und schieben Sie die elastische Schlaufe fast bis zur den vorderen Hakengurt durch den Schlitz an der 790 Schnalle.
Seite 4 Der Eigentümer muss dafür sorgen, dass die OS-BASE so angebracht wird, dass sie weder den Eigentümer gefährdet noch zu Sachbeschädigungen führt. Überschreiten Sie nie die zugelassenen Höchstgeschwindigkeiten. Dieses Produkt wurde nur bis zu den in Großbritannien zugelassenen Geschwindigkeiten getestet (112 km/h). KRIEGA.COM KOSBA-B-FIT-1...
