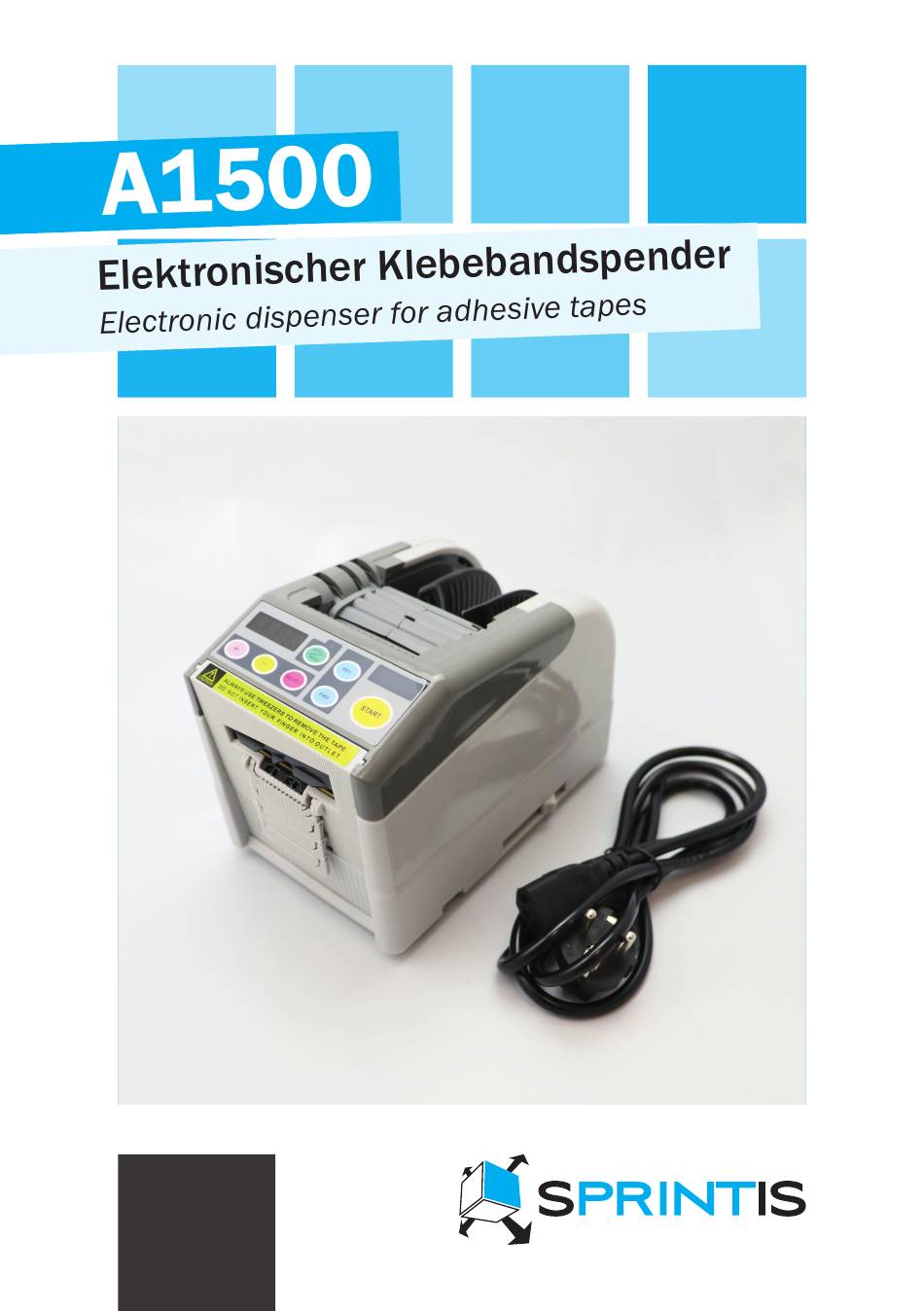

- Seite 1 +++ Verarbeitungsgeräte Bedienungsanleitung +++ Manual +++ www.sprintis.de...
-
Seite 2: Inhaltsverzeichnis
Bitte vor Gebrauch lesen Vielen Dank, dass Sie den automatischen Klebebandspender A1500 gekauft haben. Der A1500 ist ein kompaktes Spendegerät für alle Arten von Doppelklebebändern, ausgenommen PE- und Reinacrylatklebebänder. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Benutzung. Bitte bewahren Sie diese Bedienungsanleitung sorgfältig als Nachschlagewerk und zur Fehler-... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Die Sicherheitsrichtlinien in dieser Bedie- Erhöhte Vorsicht bei Bedienung des nungsanleitung müssen unbedingt einge- Geräts mit längeren Haaren oder halten werden, um Schäden am Gerät und weiter Kleidung. Missachtung kann zu Verletzungen des Bedieners zu vermeiden. Verletzungen führen. Die genannten Warnhinweise beschreiben Dieses Gerät ist nur für den industri- mögliche Verletzungen und Schäden, die ellen Gebrauch. -
Seite 4: Teilebezeichnung
Feststellhebel Führungsrolleneinheit Laufrollen Führungsrollen Rollenhalterung Obere Abdeckung Einstellungspanel Hauptabdeckung Schneideeinheit Bandausgabe Sensor Auffangrasten Justierungshebel Teile des Einstellungspanels Auto/Manuell Knopf REV Knopf Display „+“ Knopf Start Knopf „-“ Knopf FWD Knopf Select Knopf... - Seite 5 Bandzuführungsrollen Rollenauflage Stromanschluss Führungsrollen Entriegelung Hintere Rollenhalterung Ein-/Aus-Schalter Reservesicherung Sicherungshalterung Sicherung Unterseite des Produkts Verriegelung der Schneideeinheit Rollentrenner Ständer Reservetrenner...
-
Seite 6: Inbetriebnahme
Bandzufuhr und halten Sie den FWD-Knopf einige Sekunden lang gedrückt. Schließen Sie die Fördereinheit und drücken Sie den START-Knopf. Entfernen Sie das erste Stück Band. Ihr A1500 ist nun betriebsbereit. Tipp: Nutzen Sie den Ständer, um das Gerät zur Arbeitserleichterung... -
Seite 7: Bandlänge Einstellen
Bandlänge einstellen Stellen Sie sicher, dass das Display <cutting length> anzeigt. Durch Betätigung der Tasten +/– können Sie die von Ihnen gewünschte Länge einstellen. Die einstellbare Länge kann zwischen 5 mm und 999 mm betragen. Wenn Sie die Tasten +/– kurz drücken, ändert sich die Länge um 1 mm. -
Seite 8: Automatischer Modus
Automatischer Modus Stellen Sie sicher, dass die blaue LED-Lampe blinkt. Wenn die LED-Lampe nicht leuchtet, drücken Sie den AUTO/MANUAL-Knopf, damit die LED-Lampe blinkt. Drücken Sie den START-Knopf. Das Gerät wird nun Band einziehen und auf die von Ihnen eingestellte Länge zuschneiden. Wenn der Streifen entfernt wird, wird das Gerät erneut Band einziehen und den nächsten Streifen zuschneiden. - Seite 9 P-Modus Hierzu wählen Sie die gewünschte Menge an Das Display zählt beim Einziehen des Streifen aus (max. 999 Stück), die das Gerät nächsten Stück Bandes die eingestellte zuschneiden soll. Ein Signalton zeigt Ihnen an, Menge rückwärts hinunter. Wenn das wenn das Programm beendet ist. Display „0“...
-
Seite 10: Durchlauffunktion
Durchlauffunktion Diese Funktion spendet nacheinander die Durch kurzes Drücken des AUTO/ Bandlängen, welche im Speicher unter „A“ MANUAL-Knopfes kann zwischen dem bis „F“ gespeichert/festgelegt wurden. automatischen und manuellen Modus Die Durchlauffunktion kann ebenso in den gewechselt werden. Modi „P“ und „L“ angewendet werden. Mit Hilfe des START-Knopfes wird das Speichern Sie die benötigten Längen in Spenden begonnen. - Seite 11 Notizen...
-
Seite 12: Nutzung Der Verschiedenen Betriebsmodi . S. 7- 11 Modifikation & Wartung
Einsatz von 2 Rollen gleichzeitig Wenn Sie 2 Rollen gleichzeitig benutzen wollen, verwenden Sie den Rollentrenner. Entnehmen Sie den Rollentrenner auf der Unterseite des Geräts. Öffnen Sie die Fördereinheit. Stecken Sie den Rollentrenner in den hierfür vorgesehenen Schlitz in der Mitte des Geräts. Fügen Sie links und rechts des Rollentrenners je eine Rolle ein. -
Seite 13: Grundlegende Wartung
Grundlegende Wartung Ersetzen der Schneideeinheit Es kann immer nur die gesamte Schneideeinheit ausgetauscht werden. Die Klinge kann nicht einzeln ersetzt werden. Schalten Sie den POWER-Knopf aus. Entfernen Sie die Schneideeinheit indem Sie den Entriegelungshebel der Schneideeinheit auf der Geräteunterseite betätigen. Setzen Sie die neue Schneideeinheit in das Gerät ein. - Seite 14 Pflege Ölen der Klinge Schalten Sie den POWER-Knopf aus und entfernen Sie die Schneideeinheit durch Betätigung des Entriegelungshebels. Auf der Rückseite der oberen Klinge befinden sich drei Löcher, in die Sie je einen Tropfen Öl geben. Ölen Sie auch die untere Klingenführung. Verwenden Sie nicht zu viel Öl.
- Seite 15 Austausch & Reinigung der Rolleneinheit Zur einfacheren Reinigung des Innenlebens des Geräts lässt sich die Rolleneinheit herausnehmen. Befolgen Sie dazu folgende Schritte. Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie das Gerät öffnen. Drehen Sie das Gerät auf den Kopf und ziehen Sie die Sicherungsraste an der Vorderseite des Geräts.
-
Seite 16: Fehlercodes
Fehlercodes Bei Störungen ertönt ein Signalton und es erscheint ein Hinweis auf dem Display. E-02 - Die Klinge ist verschoben E-03 - Der Motor stoppt Der Hinweis E-02 zeigt an, dass die Klinge nicht Der Hinweis E-03 zeigt an, dass der Motor ordnungsgemäß... -
Seite 17: Mögliche Ursachen
Fehlerbehebung Bitte überprüfen Sie die nachfolgenden Punkte bevor Sie Ihr Gerät zur Reparatur geben. Sollte das Gerät anschließend immer noch nicht ordnungsgemäß arbeiten, beenden Sie dessen Gebrauch und kontaktieren Sie den Verkäufer bzgl. einer Reparatur. Fehler Mögliche Ursachen Behebung Der POWER-Knopf ist an, Das Stromkabel ist locker. -
Seite 18: Technische Daten & Garantie
Technische Daten Leistungsbedarf 100 V, 120 V, 220 – 240 V Eingangsspannungsbereich + 5 % Stromverbrauch 25 W Abmessungen 116 mm (b) x 140 mm (h) x 213 mm (t) Gewicht 2,5 kg Gehäuse-Material anti-statisches ABS Bandlänge 5 mm ~ 999 mm Bandbreite 6 mm ~ 60 mm Einzugs-Geschwindigkeit... -
Seite 19: Garantiebedingungen
Garantiebedingungen Der Lieferant verpflichtet sich, im Verlauf der Der Lieferant haftet nicht für evtl. auftretende Garantiefrist von 12 Monaten ab Kauf, sämt- Schäden an Personen oder Gegenständen, liche ggf. auftretende Konstruktionsmängel die nicht mit der unter Garantie stehenden zu beseitigen. Ausdrücklich von der Garantie Maschine im Zusammenhang stehen, noch ist ausgenommen sind Teile, die einem natürli- er für evtl. -
Seite 20: Ersatzteile
Nummern der Ersatzteile Nummern der Ersatzteile Auf diesen Seiten fi nden Sie die Nummern der Ersatzteile für den A1200. A1500 Für weitere Fragen stehen Ihnen unsere Produktspezialisten gerne zur Verfügung. Tel.: +49 (0) 931 / 40 41 6-240 E-Mail: maschinen@sprintis.de... - Seite 22 +++++++ Complete Manual for A1500 +++ English +++++++...
-
Seite 42: Numbers Of The Spare Parts Nummern Der Ersatzteile
Auf diesen Seiten fi nden Sie die Nummern der Ersatzteile für den A1200. On these pages you can check the numbers of the spare parts for the A1200. A1500 Our product specialists are available for all questions. Für weitere Fragen stehen Ihnen unsere Produktspezialisten gerne zur Verfügung. - Seite 44 SPRINTIS Schenk GmbH & Co. KG Ludwig-Weis-Straße 11 D-97082 Würzburg Telefon: +49 (0) 931 / 40 41 6-0 Telefax: +49 (0) 931 / 40 41 6-100 E-Mail: info@sprintis.de Onlineshop: www.sprintis.de www.sprintis.nl www.sprintis.fr www.sprintis.ch www.sprintis.eu...
