Технически спецификации:
Чувствителност: -105dBm
z
Честота на комуникация: 433MHz;Мощност на предаване: 10 mW
z
Захранване: DC 12V ≤10mA
z
Канали: 2
z
NO/NC (Нормално отворено / нормално затваряне) команда без напрежение, 10A max.
z
Работен режим: реле NO / NC ръчно, самозатварящо се, двойно
z
Работна температура: -26 ~ +60℃
z
Съвместим с дистанционното управление: PT2262, SC2260, EV1527
z

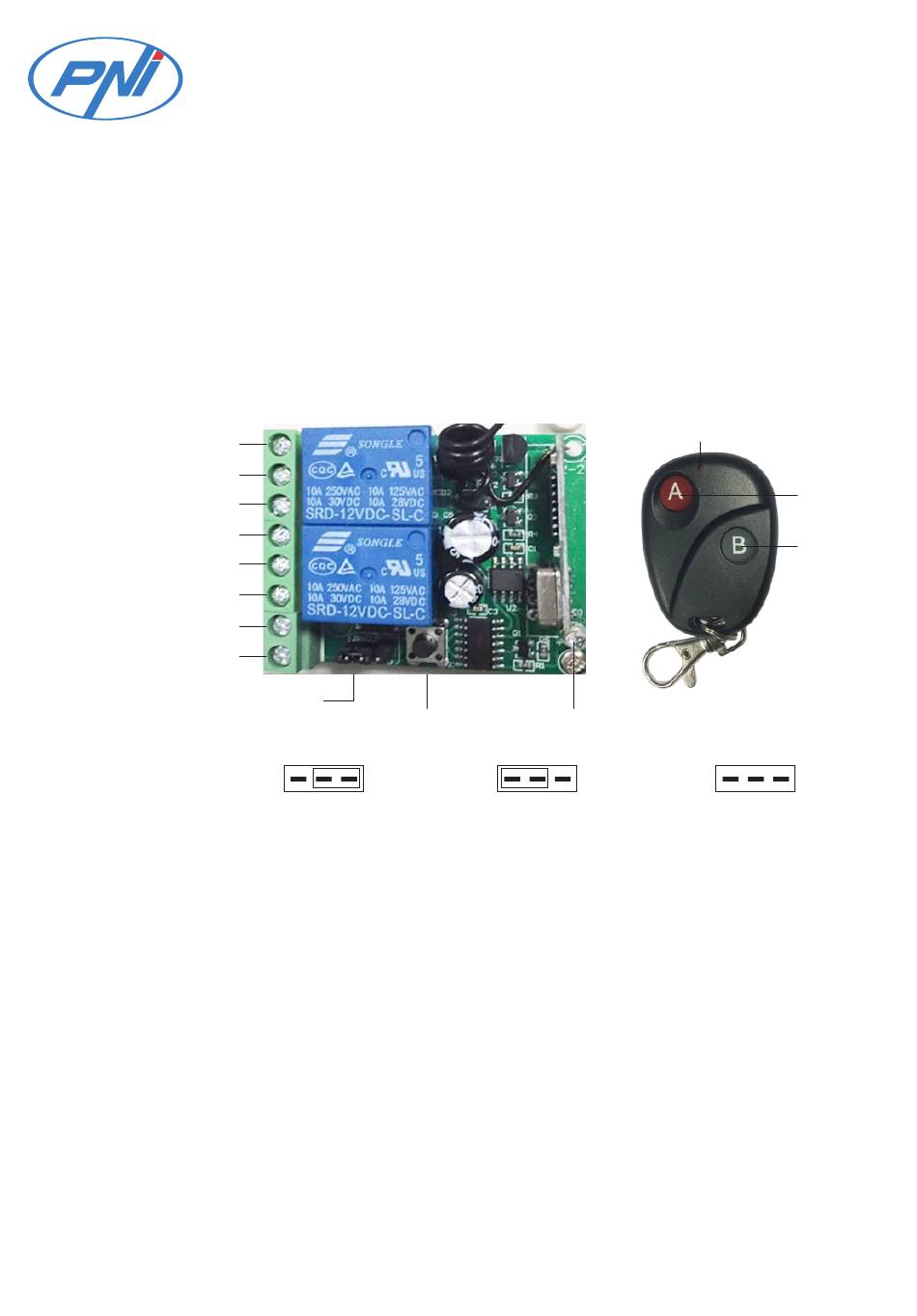

Общ преглед
NO1: GND VSS AC/N
COM1: +12V VDD/AC
NC1: GND ON/OFF
NO1: GND VSS AC/N
COM1: +12V VDD/AC
NC1 GND ON/OFF
Работен режим на
избор на джъмпер
Режими на работа
1. Ръчно управление - натиснете A или B на дистанционното; релето се затваря и остава затворено, докато
натиснете отново бутона (вратите работят поотделно) Използва се например за включване и изключване на крушка.
2. Pежим на самозатваряне - н атиснете и задръжте A или B, за да отворите вратата / ключалката / портата, когато
отпуснете бутона, релето се връща в първоначалното си състояние (вратите работят индивидуално). Използва се
за магнитни брави, порти и др.
3. Двоен режим - т ози режим може да се използва само ако сте свързали 2 различни врати (A и B) към релетата:
натиснете бутон A, за да отворите врата A, когато натиснете бутон B, врата A ще се затвори и врата B ще се
отвори и остане отворена, докато не бъдете отворени отворена врата А или захранването е прекъснато.
В този режим релетата / вратите са зависими един от друг.
Избор на работен режим:
Прекъснете захранването на релето;
Поставете джъмпера в съответното положение за желания работен режим;
Свържете обратно захранването.
Изучаване на дистанционното:
ще светне. Натиснете бутон A на дистанционното управление. Светодиодът ще мига в червено 3
пъти, след което ще свети, за да потвърди заучаването на бутона A за управление на първото реле.
Светодиодът свети. Натиснете бутон B на дистанционното управление. LED-ul ще мига 3 пъти, след
което се изключва, за да потвърди обучението.
Повторете процедурата, за да научите вторични дистанционни.
Изтриване на дистанционните:
светодиодът не се изключи. Освободете бутона. Светодиодът ще мига 3 пъти, за да потвърди
изтриването.
BG Реле с дистанционно управление PNI CA500LR
за управление на 1 или 2 гаражни врати, порти, бариери
+12V
GND
Бутон за обучение
1
Светодиод за състоянието
2
ръчно
управление
к ратко натискане на бутона за обучение. Светодиодът
н атиснете и задръжте бутона за обучение, докато
Лед индикатор
3
режим на
самозатварян
е
Бутон А
реле 1
Бутон B
реле 2
двоен
режим
