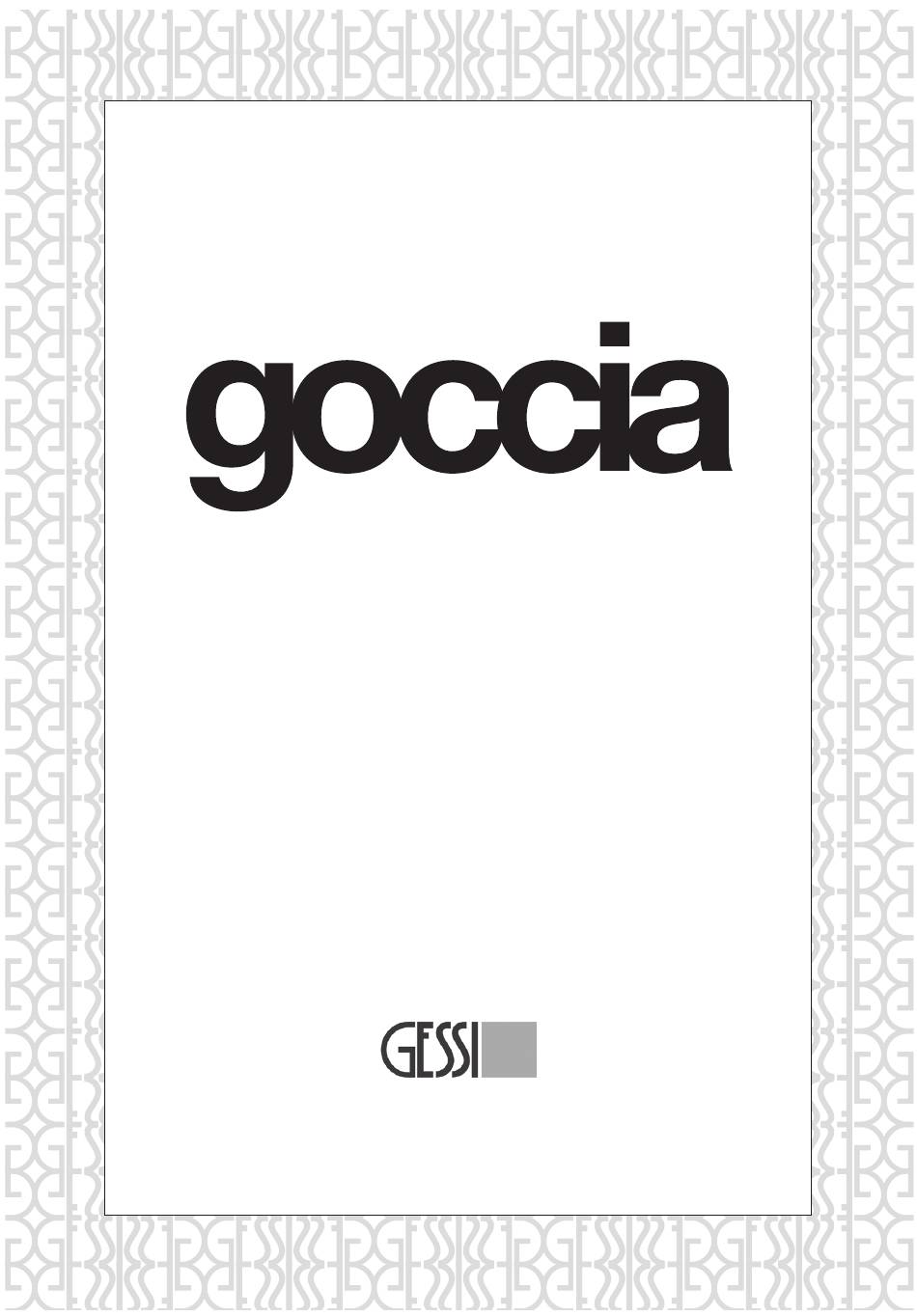

PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 24976
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
Werbung
Verwandte Anleitungen für Gessi goccia 24976
Inhaltszusammenfassung für Gessi goccia 24976
- Seite 1 PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 Art. 24976 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Seite 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
- Seite 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
-
Seite 5: Технические Данные
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 los tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que instalen los filtros en la planta general también. - Seite 6 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 1 4 mm Fig. 2 Fig. 3 6 mm 6 mm Fig. 4 4 mm...
-
Seite 7: Установка
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE Fig. 1 - Togliere il tappo di collaudo svitando le viti che lo assicurano al corpo. Fig. 2 - Accostare il monocomando al corpo precedentemente incassato avendo cura di inserire i tubetti sporgenti dal lato inferiore nelle apposite sedi. - Seite 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 ΕγΚΑΤΑΣΤΑΣη Εικ. 1 - Βγάλτε το πώμα ελέγχου έγκρισης ξεβιδώνοντας τις βίδες που το ασφαλίζουν στο σώμα. Εικ. 2 - Πλησιάστε τη μπαταρία μιας εντολής στο σώμα που εντοιχίσατε προηγουμένως φροντίζοντας να...
- Seite 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 5 Fig. 6 6 mm Fig. 7 Guarnizione filtro Filter washer Jointe filtre Filterdichtung Junta-filtro Уплотнительная прокладка фильтра Φλάντζα φίλτρου 过滤器垫圈...
- Seite 10 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAZIONE (continua...) Fig. 5 - Stringere con FORZA le viti, precedentemente appoggiate, per fissare la piantana al corpo incassato (preferibilmente avvitandole in sequenza incrociata per garantire un fissaggio omogeneo) e verificare nuovamente l’orientamento del corpo miscelatore.
- Seite 11 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 ΕγΚΑΤΑΣΤΑΣη (συνεχίζεται...) Εικ. 5 - Σφίξτε με ΔΥΝΑΜΗ τις βίδες, που βάλατε προηγουμένως, για να στερεώσετε τη βάση στο εντοιχισμένο σώμα (κατά προτίμηση βιδώνοντάς τις με σταυρωτή σειρά για να εξασφαλιστεί μία ομοιογενής...
- Seite 12 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Fig. 8 Fig. 9 Fig. 10...
- Seite 13 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 FUNZIONAmENTO DEL DEVIATOrE Fig. 8-9-10 - Il dispositivo permette la deviazione del flusso dell’acqua ad una doccetta collegata al monocomando. Per azionare il deviatore è sufficiente avviare la normale erogazione dell’acqua e tirare il pomolo verso di sé.
- Seite 14 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养...
- Seite 15 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Parti di ricambio: Ανταλλακτικά: 1 - Cartuccia completa di leva 1 - Φυσίγγιο εξοπλισμένο με λεβιέ 2 - Ghiera di serraggio cartuccia 2 - Δακτύλιος σύσφιξης φυσιγγίου 3 - Coperchio copri cartuccia 3 - Καπάκι...
- Seite 16 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 11 Fig. 12 Fig. 13 Fig. 14 Fig. 15 Ch. 38 mm Fig. 16 Fig. 17...
-
Seite 17: Cartridge Replacement
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 SOSTITUZIONE DELLA CArTUCCIA Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Sollevare, tramite l’apposite scanalatura e facendo attenzione a non danneggiarlo, il coperchio copri cartuccia (A) ed estrarlo dalla leva. -
Seite 18: Замена Картриджа
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 ЗАМЕНА КАРТРИДЖА Перед заменой картриджа убедитесь, что подача воды перекрыта. Подденьте через специальную прорезь крышку картриджа (А), обращая внимание на то, чтобы не повредить ее. Удалите крышку с рычага. Поднимите рычаг управления до положения максимального... - Seite 19 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 18 Fig. 19 2,5 mm Fig. 20 Fig. 21 Fig. 22 7 mm...
- Seite 20 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 SOSTITUZIONE DEL DEVIATOrE Prima di effettuare tale operazione assicurarsi che la rete idrica sia chiusa. Togliere il flessibile della doccetta dal corpo del deviatore. Svitare i grani con una chiave da 2.5 mm. Estrarre il corpo del deviatore dal suo supporto.
- Seite 21 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 23 Fig. 24 Fornita in dotazione Supplied Fourni Mitgeliefert Incluido en el suministro Поставляется в комплекте Παρέχεται με τον εξοπλισμό 包含于配件中 PULIZIA / SOSTITUZIONE DELL’AErATOrE Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
- Seite 22 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 LImPIEZA / SUSTITUCIÓN DEL AIrEADOr Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. En el caso de que la erogación no fuese fluida, destornillen el aireador utilizando la llave incluida en el suministro y extráiganlo de su propio asiento.
- Seite 24 ET 41602 - R1...
