Inhaltszusammenfassung für TC Electronic Vortex

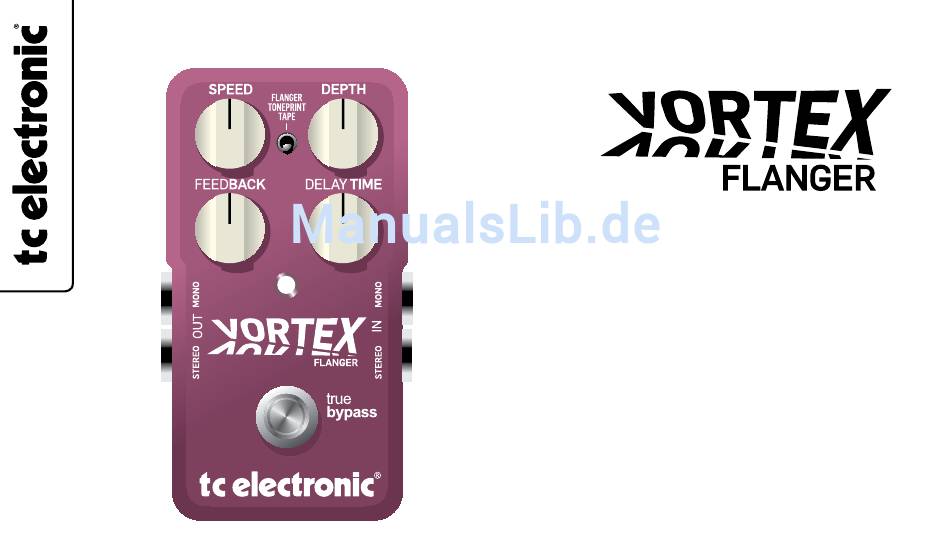

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Achtung! • Um die Gefahr eines Feuers oder eines elektrischen Schlages zu vermeiden, dürfen Sie dieses Gerät keinem tropfendem Wasser oder Spritzwasser aus- setzen. Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse – wie beispielsweise Vasen – auf diesem Gerät ab. • Montieren Sie das Gerät nicht in einem vollständig geschlossenen Behälter oder Gehäuse. Wartung • Alle Wartungsarbeiten müssen von einem hierfür quali- fizierten Servicetechniker durchgeführt werden. Achtung: Änderungen an diesem Gerät, die im Rahmen dieser Anleitung nicht ausdrücklich zugelassen wurden, können das Erlöschen der Betriebserlaubnis für dieses Gerät zur Folge haben. Folgen Sie beim Auswechseln der Batterie den Anweisungen zur Handhabung von Batterien in dieser Bedienungsanleitung.
- Seite 3 BOLD AS JIMI WARM TAPE (TAPE) (TAPE)
- Seite 4 SUMMERS TIME UNCHAIN MY FLANGE (FLANGER) (FLANGER)
- Seite 5 (DE) Einleitung Herzlichen Glückwunsch! Sie haben ein Flanger-Pedal erworben, das Ihnen eine inspirierende Klangwelt eröffnen wird. Der Vortex Flanger überzeugt mit umwerfenden Flanger-Sounds, intuitiver Steuerung und sofortigen Erfolgserlebnissen. Der Vortex Flanger bietet alles, was man von einem Flanger erwarten kann – vom subtilen Sound zwei parallel laufender Bandmaschinen bis zur abhebenden 747. Aber das ist nicht alles! Wir bei TC sind ebenso sound-süchtig wie die Gitarristen, die unsere Produkte kaufen. Daher freuen wir uns, ein neues, bahnbrechendes Konzept präsentieren zu dürfen: TonePrint! Mit TonePrint haben Sie sofortigen Zugriff auf spezielle, „maßgeschneiderte“ Sounds. Eine beeindruckende Zahl von Topgitarristen hat Presets jener Sounds beigesteuert, mit denen sie berühmt wurden. TonePrint ist nicht dazu da, die Sounds Ihrer Idole nachzuahmen – TonePrint stellt Ihnen eben diese Sounds im Original zur Verfügung! TonePrints anzuwenden ist denkbar einfach und macht Spaß. Laden Sie einfach den gewünschten TonePrint von www. tcelectronic.com herunter und – voilà: Ihr Lieblingsgitarrist hat gerade per TonePrint Ihr Pedal eingestellt. Hier geht es nicht um das Nachahmen großer Vorbilder – sondern darum, ihre ureigensten Sounds zu spielen! www.tcelectronic.com - www.youtube.com/tcelectronic...

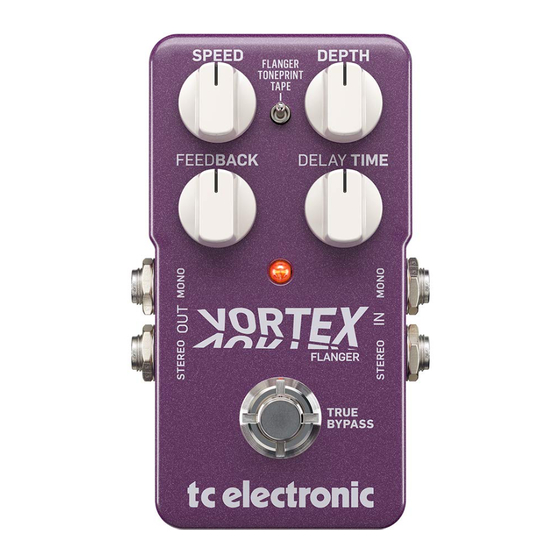

- Seite 6 1 – Effekt an/aus (True Bypass) 2 – Eingang (6,3 mm-Klinkenbuchse / mono) 3 – Eingang 2 (6,3 mm-Klinkenbuchse / mono) – für Stereo-Eingangssignal 4 – Ausgang (6,3 mm-Klinkenbuchse / mono) 5 – Ausgang 2 (6,3 mm-Klinkenbuchse / mono) – für Stereo-Ausgangssignal 6 –...
-
Seite 7: Anschlüsse Vornehmen
Anschlüsse vornehmen IN-Buchsen (Eingänge): Verwenden Sie die MONO-Buchse für ein Mono-Eingangssignal. Verwenden Sie die MONO- und STEREO-Buchse, wenn Sie ein Stereosignal bearbeiten. Wenn Sie das Gerät per Batterie mit Strom versorgen, empfehlen wir Ihnen, das Audiokabel aus der MONO-Eingangsbuchse abzuziehen, wenn Sie nicht spielen. OUT-Buchsen (Ausgänge): Verbinden Sie diese Buchsen mit dem nächsten Pedal im Signalweg oder direkt mit Ihrem Verstärker oder Mischpult. Wenn Sie nur ein Mono-Signal benötigen, verwenden Sie nur die Buchse MONO. Wenn Sie ein Stereo-Signal benötigen, verwenden Sie die Buchsen MONO und STEREO. Beachten Sie, dass Sie mit einem Dip-Schalter unter der Batterieabdeckung zwischen den Betriebsarten „True Bypass“ und „Gepufferter Bypass“ umschalten können. Netzeingang: Verwenden Sie ein Netzteil (9 V Gleichspannung) mit dem folgenden Symbol: USB: Über das zum Lieferumfang gehörende USB-Kabel können Sie das Pedal mit einem Computer verbinden, um TonePrints (Patches) in das Pedal zu laden. Es handelt sich um eine Buchse vom Typ Mini-B. - Seite 8 Die Regler FEEDBACK-Regler Verwenden Sie den FEEDBACK-Regler, um die Intensität der Rückkopplung (Feedback) des kurzen modulierten Delays zu steuern, das für den typischen Flangereffekt verantwortlich ist. Drehen Sie den Regler gegen den Uhrzeigersinn, um negative Feedback zu erzeugen und im Uhrzeigersinn, um positives Feedback zu erzeugen. Bei positiven Werten erhalten Sie den Sound eines traditionellen Studio-Effekts, während negative Werte zu einem extremeren und „röhrenartigen“ Klangbild führen. Am Besten experimentieren Sie mit beiden Einstellungsbereichen. Die mittlere Position („12 Uhr“) ist neutral; es wird kein Feedback erzeugt. Bitte beachten Sie, dass es bei einer zu hohen Einstellung zu einem internen Feedback kommen kann, das als „jaulendes“ Nebengeräusch hörbar wird und normalerweise bei Flangereffekten nicht erwünscht ist. SPEED-Regler Verwenden Sie den SPEED-Drehregler, um die gewünschte Geschwindigkeit des Effekts einzustellen. DEPTH-Regler Verwenden Sie den DEPTH-Drehregler, um die gewünschte Intensität des Effekts einzustellen. Je weiter Sie den Drehregler im Uhrzeigersinn drehen, umso stärker wird der modulierte Teil des Signals „verstimmt“. DELAY TIME-Regler Für Flanging-Effekte werden normalerweise Verzögerungswerte von etwa ein bis zwei Millisekunden verwendet, während für einen Chorus etwa zehn Millisekunden üblich sind. Bei kürzeren Verzögerungswerten entstehen sehr intensive, „staubsaugerartige“ Effekte mit einem großen Höhenanteil. Bei längeren Verzögerungswerten erhalten Sie die weniger höhenreichen, röhrenartigen Effekte.
- Seite 9 Flangertyp-Wahlschalter Mit diesem Schalter können Sie zwischen den Varianten Flange (Standard), Tape und TonePrint umschalten. FLANGE Der charakteristische Flanger-Effekt entsteht dadurch, dass der tonhöhenmodulierte Teil eines Signals etwas verzögert wieder an den Eingang des Effekts zurückgeführt wird. Experimentieren Sie am besten mit dem Feedback-Parameter, um einen Eindruck von den erzielbaren Effekten zu erhalten. TAPE Diese auch als „Through Zero-Flange“ bekannte Variante bildet die Art und Weise nach, in der Flangereffekte früher erzeugt wurden. Dabei wurden mit zwei Bandmaschinen Bänder mit identischen Aufnahmen wiedergegeben. Das gemischte Signal wurde dann mit einer dritten Bandmaschine aufgenommen. Der Flangereffekt entstand, indem die Geschwindigkeit der beiden als Zuspieler dienenden Bandmaschinen zu verschiedenen Zeiten verlangsamt oder beschleunigt wurde. Ein wichtiger Bestandteil dieses Spezialeffekts war die einzigartige Phasenauslöschung, die erfolgte, wenn sich die beiden Signale (am Nulldurchgang) überlagerten. TonePrint Die überschaubare Zahl der Bedienelemente an Ihrem Pedal könnte täuschen: Sie erlauben Ihnen Zugriff auf eine größere Zahl von Parametern. Was diese Regler steuern, wurde von den Entwicklern bei TC Electronic vorgegeben. Aber wäre es nicht großartig, wenn einige der besten Gitarristen der Welt ihre eigenen Vorstellungen einbringen könnten, wie diese Regler arbeiten sollen? Genau dazu dient TonePrint. Wir ermöglichen es Top-Gitarristen, das klangliche Potenzial unserer Pedal auszuschöpfen, die Funktionen der Regler neu zu definieren und eigene TonePrints zu kreieren. Diese TonePrints stellen wir Ihnen zur Verfügung – und es ist denkbar einfach, sie anzuwenden.
- Seite 10 • Verbinden Sie Ihr Pedal über das mitgelieferte USB-Kabel mit Ihrem Computer (Windows PC oder Apple Mac). • Lokalisieren Sie Ihr Pedal auf unserer Website www.tcelectronic.com/ , laden Sie die TonePrint-Einstellungen Ihres Lieblingsgitarristen herunter und speichern Sie diese an einer Stelle, an der Sie sie schnell wiederfinden – zum Beispiel auf dem Desktop. • Öffnen Sie die Anwendung und klicken Sie auf „UPDATE“. Nachdem Sie auf die Einstellung „TonePrint“ umgeschaltet haben, arbeiten alle Regler in der Weise, wie der betreffende Künstler es vorgegeben hat. Bypass-Betriebsarten und Kill Dry an/aus Schrauben Sie die Bodenplatte des Pedals ab. In der oberen linken Ecke sehen Sie zwei kleine DIP-Schalter. Mit dem oberen DIP-Schalter (der sich näher am Batteriekontakt befindet) können Sie zwischen den Bypass-Varianten „True Bypass“ (Standard) und „Buffered Bypass“ umschalten. Buffered Bypass Kill-Dry aus Kill-Dry an True Bypass...
- Seite 11 True Bypass: True Bypass ist eine Hardware-Bypass-Schaltung. Sie sorgt dafür, dass das Signal das Pedal unverändert durchläuft, wenn Sie es auf Bypass geschaltet haben. Wenn Sie mit wenigen Pedalen und relativ kurzen Kabelstrecken zu und zwischen den Pedalen arbeiten, ist True Bypass die beste Wahl. Buffered Bypass: Wenn Sie ein langes Kabel zwischen Ihrer Gitarre und dem ersten Pedal verwenden, wenn Sie viele Pedale verwenden, und wenn Sie ein langes Kabel von Ihrem Effektboard zum Verstärker verwenden, sollten Sie wahrscheinlich beim ersten und letzten Pedal im Signalweg die Betriebsart „Buffered Bypass“ verwenden. Gibt es einen hörbaren Unterschied zwischen „True Bypass“ und „Buffered Bypass“? Vielleicht, vielleicht nicht – hier spielen viele Faktoren eine Rolle. Hier kommt es darauf an, ob aktive oder passive Pickups, Single Coil oder Humbucker verwendet werden, auf die Kabelqualität und weitere Kriterien. Eine allgemein gültige Antwort kann es dabei nicht geben. Verlassen Sie sich auf Ihre Ohren und wählen Sie so die beste Lösung für Ihr Setup. Kill-Dry an/aus: Wenn Sie mit dem oberen rechten DIP-Schalter den Modus „Buffered Bypass“ aktiviert haben, können Sie mit dem unteren DIP-Schalter die Funktion „Kill Dry“ an- oder ausschalten. Wenn „Kill Dry“ aktiviert ist, wird das unbearbeitete Audiosignal nicht mehr zum Ausgang des Pedals geleitet. Verwenden Sie diesen Modus, wenn Sie das Pedal in einem parallelen Effektweg betreiben, das Direktsignal also auf einem anderen Weg durchleiten. Wenn Sie den Modus „True Bypass“ verwenden, ist „Kill Dry“ NICHT verfügbar. Batteriewechsel: Lösen Sie die Batteriefachschraube auf der Unterseite des Pedals und entfernen Sie die Bodenplatte. Entnehmen Sie die alte Batterie und setzen Sie die neue Batterie ein. Achten Sie dabei auf die korrekte Polarität. Schrauben Sie die Platte wieder an. Um die Batterie zu schonen, sollten Sie das Kabel vom Audioeingang entfernen, wenn Sie nicht spielen. Batterien dürfen niemals erhitzt, in Feuer oder Wasser geworfen oder auseinandergenommen werden. Nur Akkumulatoren dürfen wieder aufgeladen werden. Wenn Sie das Pedal für längere Zeit nicht verwenden, entnehmen Sie die Batterie. Beachten Sie beim Entsorgen von Batterien bitte die diesbezüglichen Gesetze und Bestimmungen in Ihrem Land.
- Seite 12 (DE) Technische Daten Sounds Zwei hervorragende Flanger-Effekte: Die exakte Nachbildung des legendären Chorus/ Flanger-Pedals von TC Electronic – und ein klassischer Tape Flanger, mit dem sich die psychedelischen Sounds traditioneller Studio-Flanger erzeugen lassen. Einzigartige neue TonePrint-Funktion, mit der Sie die Sounds Ihrer Lieblingsgitarristen in den Vortex Flanger laden können Abmessungen 72 x 122 x 50 mm – 300 g (ohne Batterie) und Gewicht Batterie Die „Dual Supply Rails“-Technologie gewährleistet hinreichend Headroom für Linepegel-Effektwe- ge auch bei Betrieb mit einer 9V-Batterie. Wenn die Batterie erschöpft ist, wird der Vortex Flanger automatisch in True-Bypass-Modus geschaltet. Ausführung Uneingeschränkt roadtaugliches Druckguss-Aluminiumgehäuse im speziellen „Hammerhead“- Design. Batteriefach mit nur einer Schraube – die Batterie kann blitzschnell gewechselt werden Anschlüsse, Stereo-Eingänge mit automatischer Mono-/Stereo-Erkennung – für jeden Signaltyp geeignet Eingänge und Stereoausgänge für einen besonders räumlich wirkenden Flanger-Sound Ausgänge Mini-USB-Anschluss zum Hochladen von TonePrint-Einstellungen und für Softwareupdates. Speed-, Depth-, Feedback- und Delay Time-Regler mit hochwertigen Metallpotentiometern Regler etc. Robuster True Bypass-Fußschalter für einen absolut unverfälschten Sound USB-Kabel zur Übertragung von TonePrints, Bedienungsanleitung, TC Electronic Guitar Im Lieferumfang Pamphlet, TC Electronic Sticke. enthalten...
- Seite 13 TC Electronic, Sindalsvej 34, DK-8240 Risskov info@tcelectronic.com...
