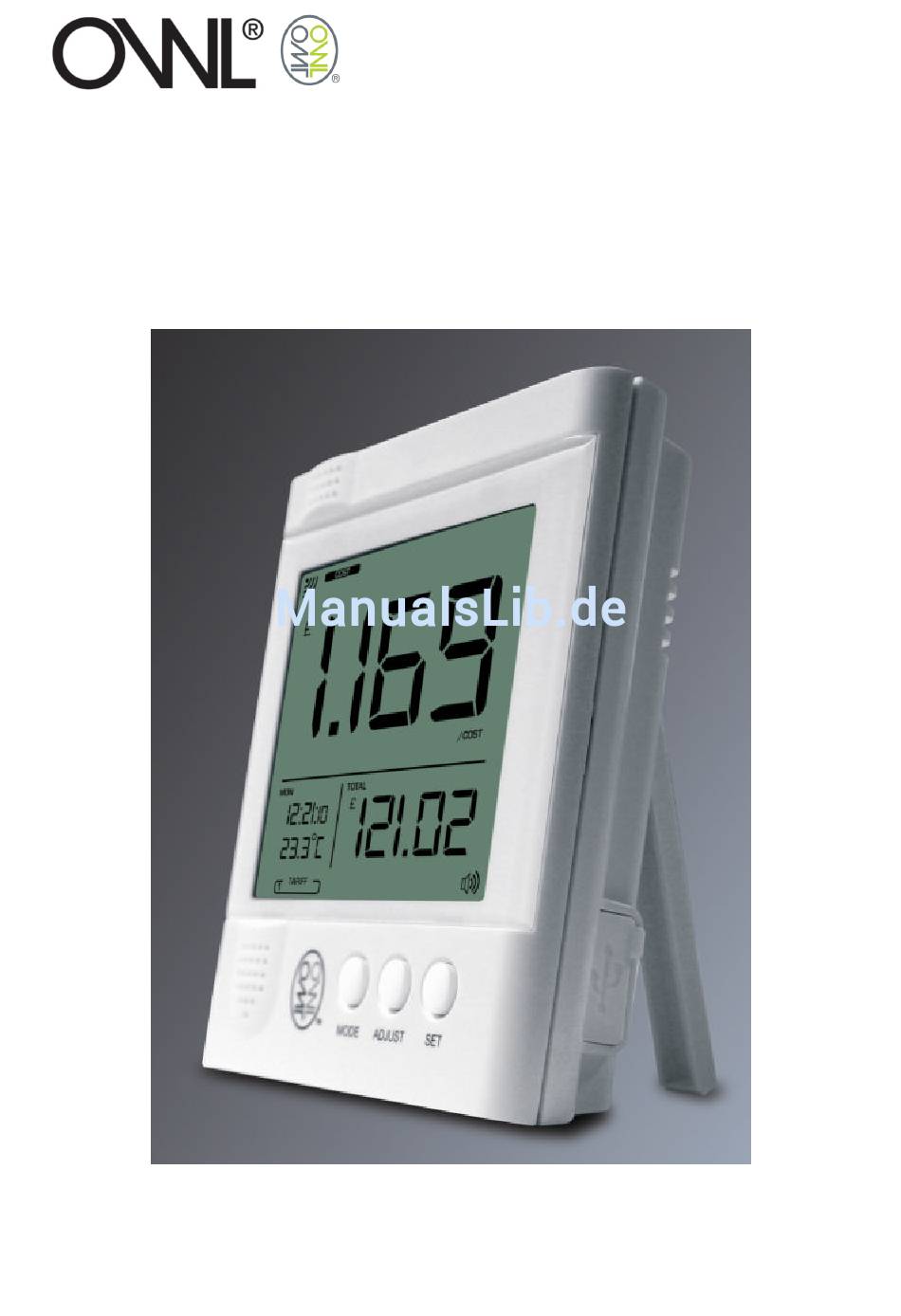

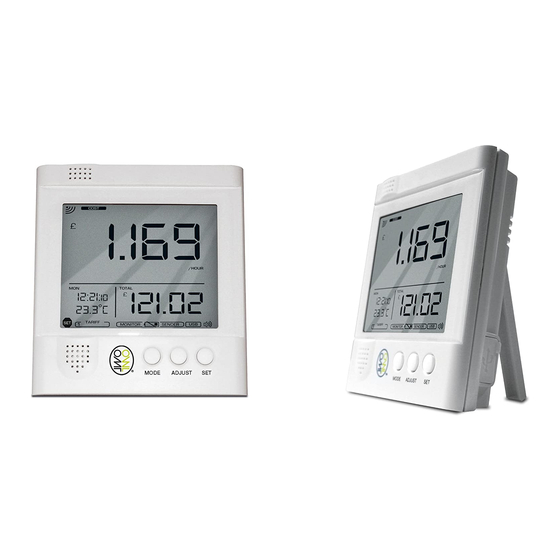

OWL+USB
SOFTWARE-BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für OWL +USB

  • Seite 1 OWL+USB SOFTWARE-BENUTZERHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    Inhalt EINLEITUNG......................3 DER EINSTIEG ......................4 2.2.1 Lizenzvereinbarung ....................4 2.2.2 Installation der Software..................5 VERWENDUNG IHRES OWL+USB................7 3.1 PRODUKTREGISTRIERUNG..................7 3.2 EINSTELLUNGEN ....................8 3.2.1 Allgemeines......................9 3.2.2 Tarife ........................11 3.2.3 Verbunden mit ....................13 EINSEHEN DER DATEN ..................16 4.1 DIAGRAMME HINZUFÜGEN ................16 4.2 DIAGRAMME FÜR LIVE-DATEN ................19 4.3 DIAGRAMME FÜR VERLAUFS-DATEN ...............21...

  • Seite 3: Einleitung

    Außerdem werden die Daten für die vergangenen 30 Tage jede Minute gespeichert, worauf mit Hilfe der automatischen Downloadfunktion der mit dem Monitor ausgelieferten Software zugegriffen werden kann. Wie viele Daten kann ich von meinem OWL+USB auf meinen PC herunterladen? Von Ihrem OWL+USB können minütliche Daten für die letzten 30 Tage heruntergeladen werden.

  • Seite 4: Der Einstieg

    2.0 DER EINSTIEG Starten Sie die Installationsdatei „theowl_usb_02FE05BE10” von der CD Klicken Sie auf [Weiter >], um zur Lizenzvereinbarung zu gelangen. 2.2.1 Lizenzvereinbarung Wählen Sie „Ich stimme zu“ und klicken Sie [Weiter >], um mit der Installation fortzufahren Eine Kopie der Lizenzvereinbarung steht auf der CD zur Verfügung...

  • Seite 5: Installation Der Software

    Standardmäßig erfolgt die Installation des The Owl-Programms in das Verzeichnis „C:\Program Files\2SE\The Owl\”. Für die Installation des The Owl-Progamms kann durch klicken der Schaltfläche [Durchsuchen...] ein anderes Verzeichnis gewählt werden. Klicken Sie die Schaltfläche [Speicherplatzbedarf…], um zu überprüfen, welche Festplatte genug Speicherplatz für das Programm bietet...
  • Seite 6 The Owl -Software wird installiert. Sollte das Fenster des Windows Logo-Tests erscheinen, wählen Sie bitte „Install this driver software anyway“. The Owl wurde erfolgreich installiert. Klicken Sie die Schaltfläche [Schließen], um das Installationsprogramm zu verlassen.

  • Seite 7: Verwendung Ihres Owl+Usb

    3.0 VERWENDUNG IHRES OWL+USB Wählen Sie „The Owl" über Startmenü \ Programme. 3.1 PRODUKTREGISTRIERUNG Eine Produktregistrierung ist erforderlich, um Ihre Produktgarantie zu bestätigen und Sie per E-Mail über Softwareupdates zu informieren, die als Download über die Website zugänglich sein werden. Sie können die Registrierung überspringen, werden aber bei jedem Öffnen des Programms daran erinnert, das Produkt zu registrieren.

  • Seite 8: Einstellungen

    3.2 EINSTELLUNGEN Bevor Sie Ihren OWL+USB zum ersten Mal an Ihren PC anschließen, müssen Sie Ihre Einstellungen für Währung, Spannung & Treibhausgase gemäß den Einstellungen in Ihrem OWL+USB einstellen, so dass der OWL+USB beim Download von Daten über den Anschluss an den PC oder beim Erhalt von Live-Daten diese Einstellungen für alle Berechnungen nutzt und die Datenbank mit diesen Werten aktualisiert.

  • Seite 9: Allgemeines

    3.2.1 Allgemeines Um den Wert der Versorgungsspannung zu ändern, bewegen Sie den Mauszeiger über den aktuellen Wert und wählen Sie diesen an. Das Kästchen für die Versorgungsspannung wird durch eine blaue Linie markiert. Ändern Sie den Wert und drücken Sie die [Eingabe]-Taste. Um den Multiplikationsfaktor für die Treibhausgase zu ändern, bewegen Sie den Cursor über den aktuellen Wert und wählen Sie diesen an.
  • Seite 10 Wählen Sie Ihre Währungseinstellung über das Pulldown-Menü.

  • Seite 11: Tarife

    3.2.2 Tarife In der Software wurde ein Beispieltarif voreingestellt, dieser kann jedoch wie erforderlich verändert oder entfernt werden. Die Kosten pro kWh werden in Untereinheiten angezeigt, d.h. in Pence / Cents, so dass bei Kosten pro kWh von €2-845 der Wert 284-50 einzutragen wäre.
  • Seite 12 Wiederholen Sie dieses Vorgehen je nach Bedarf für andere Tarife.

  • Seite 13: Verbunden Mit

    Schließen Sie Ihren OWL+USB mit dem mitgelieferten USB-Kabel an einen USB-Anschluss Ihres Computers an. Der PC wird den OWL+USB erkennen und bei der ersten Verwendung die zugehörigen Treiber auf dem PC installieren. Wählen Sie „Install the software automatically“ und klicken Sie die Schaltfläche <Next>. Der Assistent wird nach dem geeigneten Treiber für die Installation suchen.
  • Seite 14 Fügen Sie das Gerät dem Sensors-Fenster hinzu. Bis zu fünf OWL+USB-Geräte können gleichzeitig mit dem PC verbunden sein. Es gibt keine Begrenzung, wie viele Geräte die Software zur Datenbank hinzufügen kann. Beachten Sie bitte, dass es etwas dauern kann, bis die USB-Anzeige im Fenster erscheint.
  • Seite 15 Geben Sie einen Namen ein, um das USB zu identifizieren. Die Tarifwerte werden durch die OWL+USB-Daten festgelegt. Speichern Sie die Einstellungen, indem Sie die Schaltfläche <Save> wählen, oder verlassen Sie das Einstellungsfenster über die Schaltfläche <Cancel>, ohne vorgenommene Änderungen zu speichern.

  • Seite 16: Einsehen Der Daten

    4.0 EINSEHEN DER DATEN Nachdem Sie die Einstellungen-Seite das erste Mal verlassen haben, kann eine kurze Verzögerung bei der Darstellung einer Verlaufsgrafik für den ersten Transmitter in Ihrer Liste auftreten, bis der Datenbank ausreichend Daten hinzugefügt wurden. Navigieren Sie unter Verwendung verschiedener Optionen der Schaltfläche <Options> durch die Diagrammoptionen.
  • Seite 17 Wenn bereits 4 Diagramme auf dem Bildschirm angezeigt werden, muss eines davon minimiert werden, damit das nächste Diagramm hinzugefügt werden kann. Die Zuweisung von Diagrammen an Geräte erfolgt über das Pulldown-Menü.

  • Seite 19: Diagramme Für Live-Daten

    DIAGRAMME FÜR LIVE-DATEN Sehen Sie den aktuellen Stromverbrauch in Form eines Diagramms ein, das Kosten, Elektrizität und CO2-Emissionen anzeigt.  Energie-Diagramm  Zeigt den Stromverbrauch in kW, berechnet auf Grundlage der von Ihnen in den Einstellungen angegebenen Spannungswerten und des vom Sensor gemeldeten elektrischen Stroms.
  • Seite 20  Treibhausgas-Diagramm  Zeigt, basierend auf dem von Ihnen in den Einstellungen verwendeten Treibhausgas-Konversionsfaktor, die berechneten CO2-Emissionen für die Erzeugung der von Ihnen aktuell genutzten Elektrizität an.  Numerisch  Zeigt die Live-Daten der genutzten Elektrizität in kW, für Kosten und für CO2-Emissionen an.

  • Seite 21: Diagramme Für Verlaufs-Daten

    DIAGRAMME FÜR VERLAUFS-DATEN Hier können Sie die oberste Ebene, auf der die Verbrauchsdaten in einer Jahreszeitlinie angezeigt werden, einsehen. Studieren Sie die Daten genauer, indem sie den Mauszeiger über dem Datenbalken platzieren, für den Sie mehr Details wünschen, und wählen sie diesen Datenbalken durch...

  • Seite 22: Tarifvergleich

    einen Mausklick aus, um die Daten auf Monatsbasis zu betrachten. Wiederholen Sie obenstehende Schritte für eine Ansicht auf Tages-, Stunden- und Minutenbasis. TARIFVERGLEICH Der Vergleich von Tarifen mit anderen angegebenen Tarifen auf Basis von Live-Daten und Verlaufs-Daten.

  • Seite 23: Export Von Daten

    Gerätenamen und Speicherdatum/-zeit erstellt. Eine Verknüpfung zu diesem Ordner befindet sich in Start>Programme>OWL USB Connect Nach dem Exportieren einer Datei wird die Bedienoberfläche von OWL USB Connect 2 minimiert und der OWL Data-Ordner öffnet sich. Die exportieren Daten werden in Spalten mit folgenden Überschriften heruntergeladen: Sensor Den exportierten Daten zugewiesene Sensor-Identifikation.
  • Seite 24 Konversionsfaktors.

  • Seite 25: Umwandlung Exportierter Rohdaten

    Cost_Raw_ Cost_Raw_ Cost_Raw_ GHG_Raw_ GHG_Raw_ Device Time Tariff_Cost _Data _Data_Min _Data_Max ata_Min ata_Max Data Data_Min Data_Max Data Data_Min OWL CM113 08:48:04 0.43 12.19 6440 869147 785036 7850360 30659 27692 OWL CM113 08:47:58 0.43 12.19 6440 813073 785036 7850360 28681...

  • Seite 26: Export Von Daten Aus Verlaufs-Diagrammen

    EXPORT VON DATEN AUS VERLAUFS-DIAGRAMMEN Die Verwendung der Exportfunktion während der Betrachtung gesammelter Daten lädt die Daten abhängig von der gewählten Option herunter:  Daten des aktuell angezeigten Diagramms. o Die Betrachtung der Daten einer Stunde zeigt nach Export die Daten dieser Stunde auf Basis von Minuten o Die Betrachtung der Daten eines Tages zeigt nach Export die Daten dieses Tages auf Basis von Minuten...

  • Seite 27: Wie Verwende Ich Die Umgewandelten Daten

    WIE VERWENDE ICH DIE UMGEWANDELTEN DATEN?

  • Seite 28: Ausdruck Von Diagrammen

    AUSDRUCK VON DIAGRAMMEN Über die Option „Print“ im Export/Print-Menü ist der Ausdruck einer einfachen Version der Diagramme möglich.
