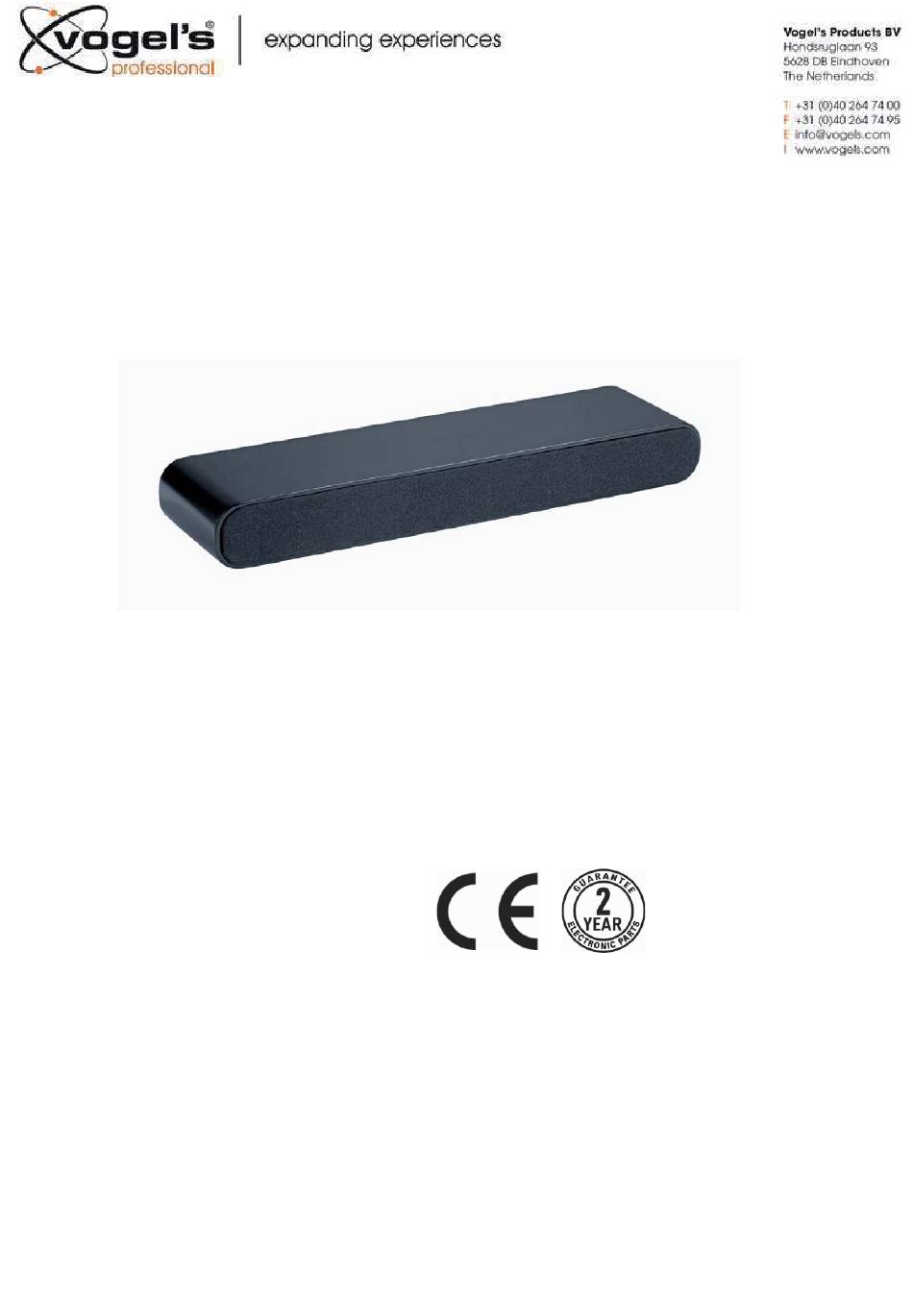

Handbuch PFA 9111 Videokonferenz-Lautsprecher
Version 1.0
PFA 9111 Videokonferenz-Lautsprecher mit RS232/485-Kommunikation
Der Lautsprecher PFA 9111 wurde speziell für Videokonferenzen entwickelt. Der Lautsprecher
ist für die Sprachwiedergabe optimiert. Der integrierte Verstärker verfügt über eine RS232/485-
Kommunikationsfunktion, die eine Fernbedienung/-überwachung ermöglicht. Dies kann
zusammen mit anderen Videokonferenzgeräten erfolgen.
Hergestellt in den Niederlanden
Vogel's Products BV
NL 5628DB Eindhoven
www.vogels.com
Vogel's Holding BV 2012 © Alle Rechte vorbehalten.
Druckfehler und technische Änderungen vorbehalten.
- 1 -
Werbung
Inhaltszusammenfassung für vogel's PFA 9111
- Seite 1 Handbuch PFA 9111 Videokonferenz-Lautsprecher Version 1.0 PFA 9111 Videokonferenz-Lautsprecher mit RS232/485-Kommunikation Der Lautsprecher PFA 9111 wurde speziell für Videokonferenzen entwickelt. Der Lautsprecher ist für die Sprachwiedergabe optimiert. Der integrierte Verstärker verfügt über eine RS232/485- Kommunikationsfunktion, die eine Fernbedienung/-überwachung ermöglicht. Dies kann zusammen mit anderen Videokonferenzgeräten erfolgen.
- Seite 2 Inhalt 1 PFA 9111 Lautsprecher 1 Handbuch 1 Stromversorgung, 12V, 2A 1 Stereo-Audiokabel (Cinch-Stecker 3,5 mm) 4 Antirutsch-Polster Anschließen des PFA 9111 Verwenden Sie nur das mitgelieferte Netzkabel. Schließen Sie zuerst den Lautsprecher mit dem mitgelieferten Audiokabel an die Audioquelle an.
- Seite 3 Unterstützung von BCS-Befehlen: BCS-Befehle werden so weit wie möglich verwendet, jedoch gibt es für einige Funktionen keine BCS- Codes, daher werden für diese Funktionen spezielle *-Befehle verwendet. Befehl Befehl Reaktion Protokoll Lautstärkeregelung COVA^^^T COVA^^^T Lautstärkestatusanfrage SOVAT SOVAT(^^^) Abschalten COVMT COVMT Einschalten COVUT COVUT...
- Seite 4 RS485 SubD 9-Pinbelegung: Achtung: Die RS485-Pinbelegung für SubD9 ist nicht standardisiert. Vor dem Anschließen muss unbedingt die Dokumentation der RS485-Schnittstelle überprüft werden. Empfohlen wird ein UT-850 USB-RS485-Kabel. Dieses hat SubD9-Pinbelegungsanschlüsse wie im Diagramm: Technische Daten PFA9111: Art des Verstärkers: Klasse D Ausgangsleistung: 2 x 25 Watt Frequenzbereich: 40 - 20000 Hz Filtersystem: akustisch (Patent)
