Inhaltszusammenfassung für Novasina nLink+ IP AS A

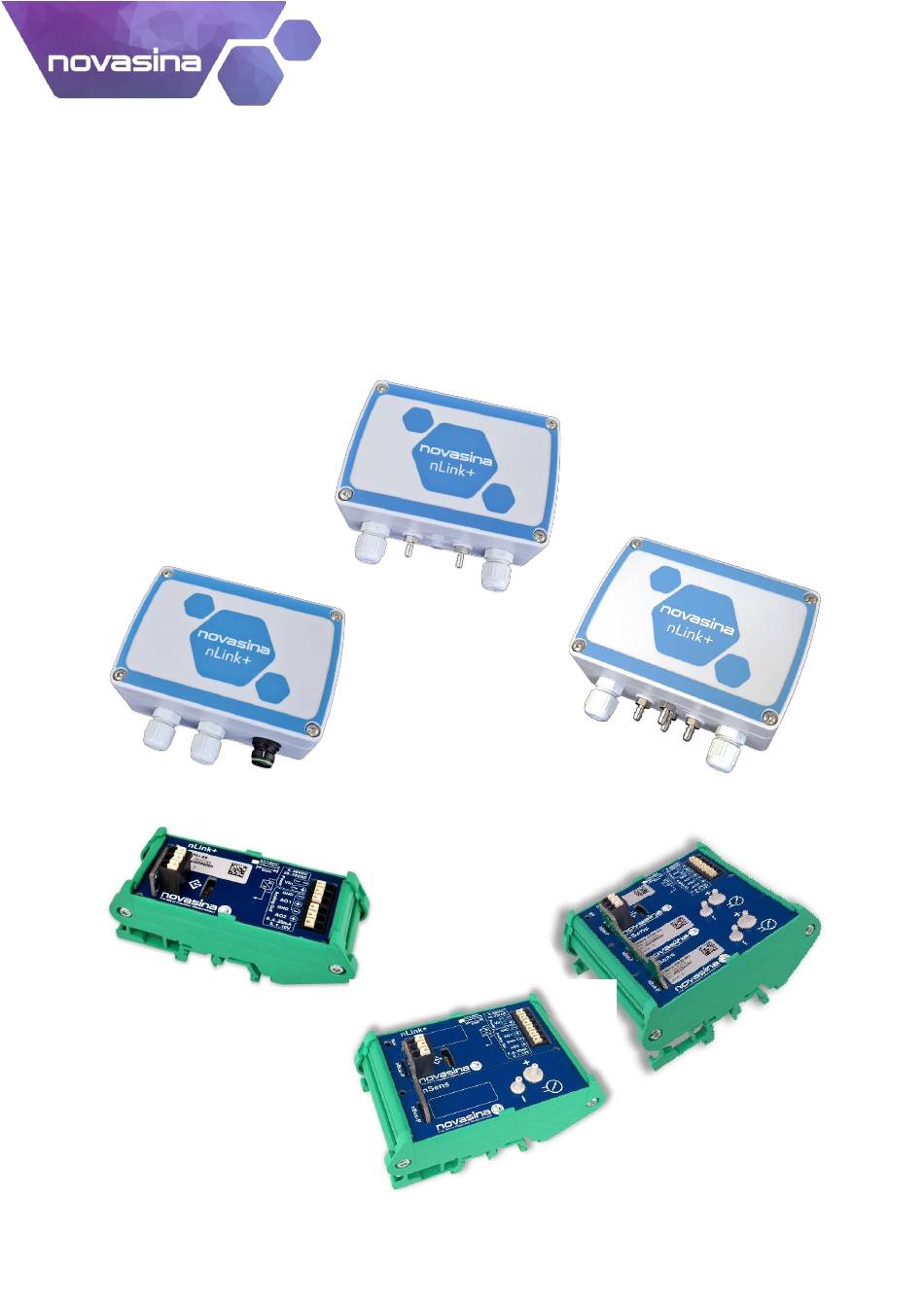

- Seite 1 Bedienungsanleitung nLink+ AS IP & EC Messumformer Novasina AG – Neuheimstrasse 12 – CH-8853 Lachen Phone: +41-55-642 67 67 – Fax : +41-55-642 67 70 – E-Mail: info@novasina.ch – www.novasina.com...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung nlink+ AS IP & EC Inhaltsverzeichnis Allgemein ........................3 Sicherheit ........................3 Produktbeschreibung ....................4 3.1. Technische Daten nLink+ IP ................... 4 3.2. Technische Daten nLink+ EC .................. 5 3.3. Technische Daten nLink+ IP dp ................6 3.4. Technische Daten nLink+ EC dp ................7 3.5. -
Seite 3: Allgemein
Handhabung entsprechende Sicherheitsmassnahmen vorzusehen. • Es dürfen ausschliesslich original Ersatz- und Zubehörteile verwendet werden. • Ohne vorgängige Prüfung und schriftliche Genehmigung durch Novasina dürfen am Gerät keine Erweiterungen oder Umbauten vorgenommen werden. Juli 2023 / Dok. Nr.007568.01 3 / 17... -
Seite 4: Produktbeschreibung
Bedienungsanleitung nlink+ AS IP & EC Produktbeschreibung Technische Daten nLink+ IP 3.1. Name nLink+ IP AS Art.-Nr. 2602078 Speisung 24V DC Zulässiger Spannungsbereich: 5 bis 39V Leistungsaufnahme <0.5W Anzeige keine, Messwerte und Einstellung per App und PC Analoge Ausgänge 2 skalierbare analoge Ausgänge Strom 0/4..20mA oder Spannung 0/2..10V (2 Ausgänge) Genauigkeit <0.05% des Messbereich 2x 0/4 - 20mA oder... -
Seite 5: Technische Daten Nlink+ Ec
Bedienungsanleitung nlink+ AS IP & EC Technische Daten nLink+ EC 3.2. Name nLink+ EC AS Art.-Nr. 2602080 Speisung 24V DC Zulässiger Spannungsbereich: 5 bis 39V Leistungsaufnahme <0.5W Anzeige keine, Messwerte und Einstellung per App und PC Analoge Ausgänge 2 skalierbare analoge Ausgänge Strom 0/4..20mA oder Spannung 0/2..10V (2 Ausgänge) Genauigkeit <0.05% des Messbereich 2x 0/4 - 20mA oder... -
Seite 6: Technische Daten Nlink+ Ip Dp
Bedienungsanleitung nlink+ AS IP & EC Technische Daten nLink+ IP dp 3.3. nLink+ IP AS A / AS AA AS B / AS BB AS C / AS CC Art.-Nr. 2602079 / 2602141 2602172 / 2602173 2602174 / 2602175 Messbereich -25 to +25 Pascal -250 to +250 Pascal -5000 to +5000 Pascal... -
Seite 7: Technische Daten Nlink+ Ec Dp
Bedienungsanleitung nlink+ AS IP & EC Technische Daten nLink+ EC dp 3.4. nLink+ IP AS A / AS AA AS B / AS BB AS C / AS CC Art.-Nr. 2602079 / 2602141 2602172 / 2602173 2602174 / 2602175 Messbereich -25 to +25 Pascal -250 to +250 Pascal -5000 to +5000 Pascal... -
Seite 8: Elektrische Anschlüsse
Bedienungsanleitung nlink+ AS IP & EC Elektrische Anschlüsse 3.5. Spezifikation des Kabels Klemmenbereich 0.13 - 1.5mm (Steckbare Federklemme) Kabel Spezifikation: w. Kunststoff-Kragenhülse DIN 46228/4: 0,25 - 0.75 mm² w. Aderendhülse DIN 46228/1: 0,25 - 1.50 mm² Massiv, min. H05(07) V-U 0.2 - 1.50 mm²... -
Seite 9: Anschlussschema
Bedienungsanleitung nlink+ AS IP & EC Anschlussschema 3.6. Bemerkung: Bei einer Installation mit mehr als 1 Fühler können die einzelnen Litzen des Fühlerkabels parallel in dieselbe Schraubklemme des Steckers eingeführt werden. Juli 2023 / Dok. Nr.007568.01 9 / 17... -
Seite 10: Inbetriebnahme
512 MB Arbeitsspeicher • mindestens 4 GB freier Festplattenspeicher • Software Adobe Acrobat Reader Die Software kann über www.novasina.ch runtergeladen oder über sales@novasina.ch angefragt werden. Die Software ist lizenzfrei, ein entsprechendes USB Konfigurationskabel ist notwendig (siehe optionales Zubehör im Anhang) Juli 2023 / Dok. -
Seite 11: Konfiguration Per Windows Pc Software
Bedienungsanleitung nlink+ AS IP & EC Konfiguration per Windows PC Software USB Kabel am PC sowie dem nlink+ einstecken. Öffnen Sie die Software, indem Sie nach der Installation auf das Symbol klicken. Der nlink+ muss nicht an zusätzlicher Speisung angeschlossen werden, der USB Anschluss reicht aus zur Konfiguration und zum Auslesen der Fühlerdaten. - Seite 12 Bedienungsanleitung nlink+ AS IP & EC 1: Sperrung des Adapters (setzt ein Passwort voraus) 2: Passwort setzen: Das Passwort wird direkt auf dem nlink+ gespeichert. 3: Read Data: Auslesen der Konfiguration 4: Write Data: Speichern der Konfiguration auf den angeschlossenen nlink+ 5: Details zum angeschlossenen Adapter, Messwerte usw.
- Seite 13 Bedienungsanleitung nlink+ AS IP & EC Neue Konfiguration Verbinden Sie den nLink+ per Konfigurationskabel mit Ihrem PC. Schliessen Sie die gewünschten nSens an. nLink+ wurde erkannt. Über das Register «i» können Diagnosedaten abgefragt werden Auf «Search Sensor» klicken, die nSens werden gesucht und entsprechend angezeigt.
- Seite 14 Bedienungsanleitung nlink+ AS IP & EC Konfiguration der analogen Ausgänge Ins Register «Analog Outputs» wechseln. Zuweisung des Signals (Loop mA oder V gemäss Auswahl) sowie dem Range (Range low / Range high) gemäss Vorgaben des Kunden. On Fail: Ausgangswert im Falle eines Fehlers / Errors.
-
Seite 15: Kalibration / Überprüfung Der Messwerte
Software und entsprechendem USB Kabel nlink-USB. Zur Überprüfung der Feuchtemesspunkte wird die Verwendung von Novasina Feuchtestandards empfohlen. Diese Feuchtegeneratoren sind einfach in der Anwendung und können beliebig oft verwendet werden. Für die Verifizierung bzw Justierung des gesamten verfügbaren... -
Seite 16: Zubehör Nsens Ht
Set mit 5 Feuchtegeneratoren SAL-SC Temperaturbereich 15°... 30°C: Wiederverwendbare Feuchtestandards SAL-SC im 11.3 ..11.3% rh / 15..30°C Koffer inkl. der benötigten Adapter für Novasina- 33.3 ..32.4% rh / 15..30°C Sonden und Werkskalibrierzertifikate. 55.9 ..51.4% rh / 15..30°C Koffer-Set enthält:... - Seite 17 Bedienungsanleitung nlink+ AS IP & EC Dimension: Ausssen Ø 30 mm Adapter SAL-SC für nSens-Sensoren Innen-Ø 13mm Kunststoffadapter für Feuchtigkeitsstandards. Wird zur Durchmesserreduzierung und radialen Gewicht: Abdichtung um die nSens-Sonde mit Durchmesser 13mm verwendet. Material: Thermoplastischer Mit integriertem grün gefärbten Gummidichtungsring Kunststoff Art.
