PROUSER RVC3110 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

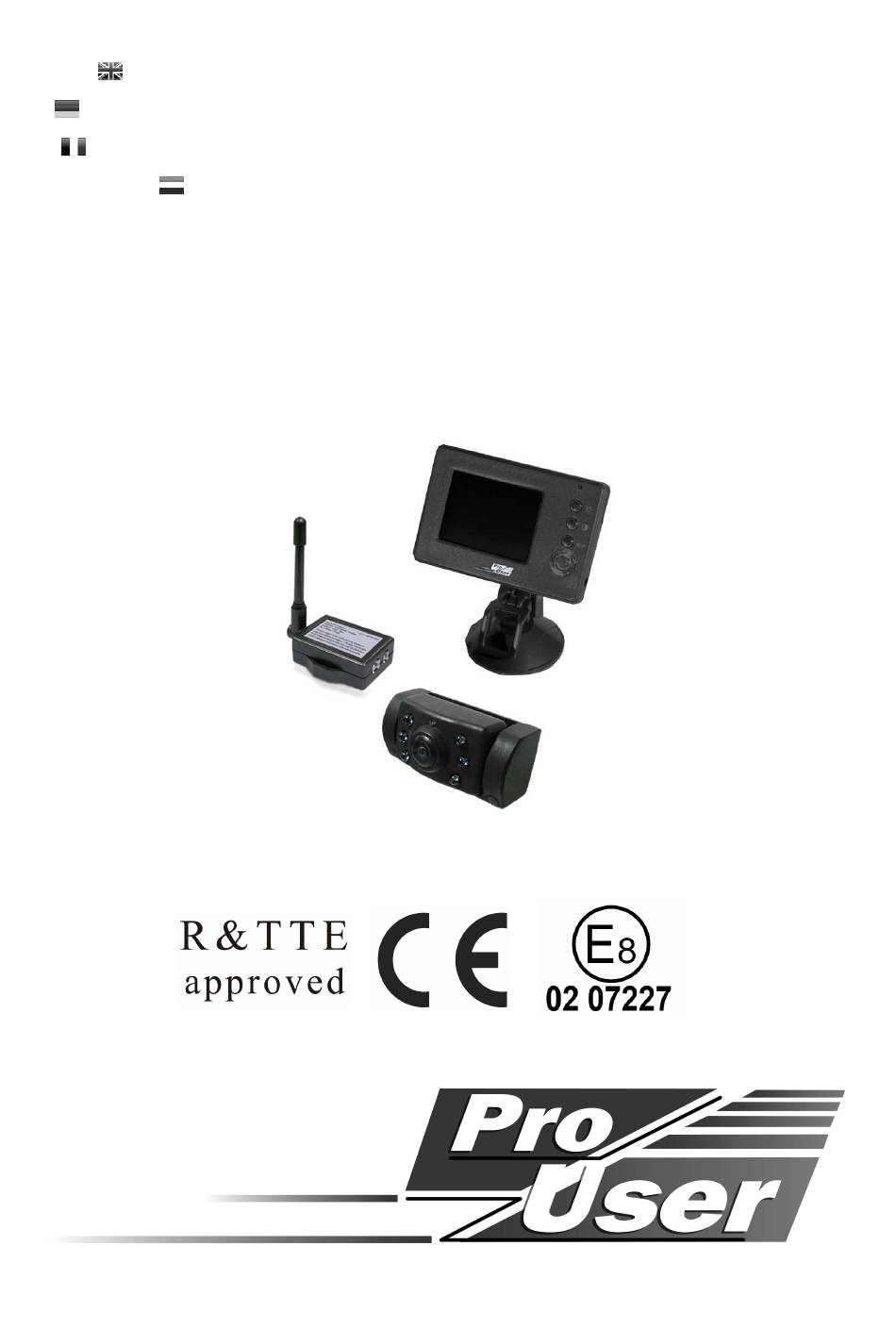

WIRELESS BACK-UP CAMERA SYSTEM
KABELLOSES RÜCKFAHR-KAMERA-SYSTEM
SYSTÈME DE CAMERA DE RECUL SANS FIL
DRAADLOOS CAMERASYSTEEM
with 2,4 inch monitor
mit 2,4" Monitor
avec écran 2,4 pouces
met 2,4 inch monitor
RVC3110
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PROUSER RVC3110

  • Seite 9: Einleitung

    EINLEITUNG Der Artikel Pro-User RVC3110 gehört zur Familie der zukunftsweisenden Auto-Rückfahr- Kamera-Systeme der Firma Pro-User-International Ltd. Die kabellose Pro User Rückfahr-Kamera mit Monitor ermöglicht es Ihnen bei ordnungsgemäßer Bedienung, hinter Ihr Auto, Ihren Anhänger oder Mini-Van zu sehen. Es wurden zahlreiche Maßnahmen bei der Qualitätskontrolle ergriffen, um Ihnen ein Top Produkt zu Ihrer Zufriedenheit zu liefern.
  • Seite 10 MONTAGE Diese Bedienungsanleitung ist nicht für alle Fahrzeuge anzuwenden. Sie ist ein genereller Leitfaden für die meisten Fahrzeuge. Bei fahrzeugspezifischen Fragen wenden Sie sich bitte an Ihren Fahrzeughersteller. Montage der Kamera Es gibt verschiedene Möglichkeiten, die Kamera an der Rückseite Ihres Fahrzeuges zu befestigen.
  • Seite 11 3. Befestigen Sie nun Ihr Nummernschild wieder auf dem Nummernschildhalter. 4. Wählen Sie jetzt eine Stelle, wo Sie das Elektrokabel der Kamera durch die Karosserie Ihres Autos zum Stromkabel des Rückfahrlichtes ziehen können. 5. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel durchziehen können.
  • Seite 12 11. An der Kontaktdose des Rückfahrscheinwerfers sind zwei Drähte befestigt. Meistens ist der negative Draht schwarz und der positive farbig. Wenn Sie unsicher sind, können Sie mit einem 12 V Multimeter (im Fachhandel erhältlich) prüfen, welcher Draht positiv bzw. negativ ist. Folgen Sie der Bedienungsanleitung des Multimeters für den sicheren Gebrauch.
  • Seite 13 6. Legen Sie das Netzkabel zum Zigarettenanzünder. Verlegen Sie das Kabel so, das es zu keinen Einschränkungen oder Behinderungen während der Fahrt kommen kann. 7. Stecken Sie den kleinen 12V Stecker von dem Netzkabel in die Öffnung auf der rechten Seite vom Monitor. 8.

  • Seite 14: Bedienung

    BEDIENUNG Der Monitor schaltet sich automatisch an, wenn der Rückwärtsgang eingelegt wird. Des Weiteren sind 4 Kontrollknöpfe am Monitor vorhanden. Helligkeit Kontrast Ausrichtung Power Schalter Power Schalter Drücken Sie den Power Schalter um den Monitor mit Strom zu versorgen. Wenn das Bild da ist, leuchtet die blaue LED auf.

  • Seite 15: Technische Spezifikation

    TECHNISCHE SPEZIFIKATION Kamera Betriebsspannung 12V DC Stromverbrauch <150mA Bildaufnahme CMOS Pixel 640x480 Bildauflösung >330 Linse 2,4mm / F2,1 Kabelloser Transmitter Übertragungsfrequenz 2414MHz Übertragungsdistanz (frei) >60M LCD Monitor Betriebsspannung 12V DC Stromverbrauch min. <20mA Stromverbrauch max. <200mA Sichtbarer LCD Monitor 2,4inch Pixel Bildschirm 480x240 Temperatur bei Gebrauch...
  • Seite 31 www.pro-user.com...
