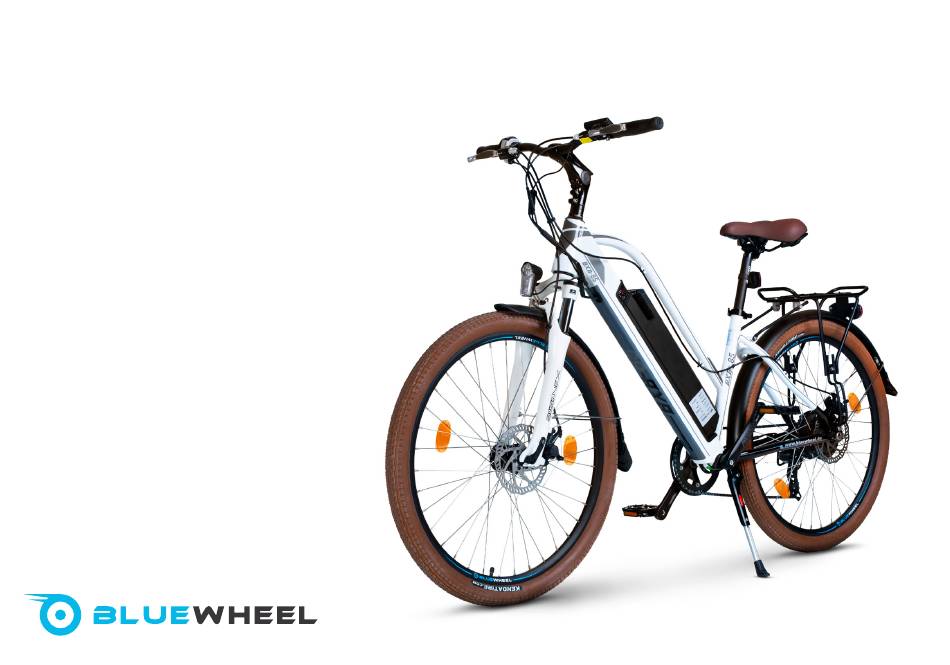

Seite 1 E-Bike BXB-85...
Seite 3 BENUTZERHANDBUCH DEUTSCH BASIS 2020; UPDATE 2022-10-14...
Seite 4: Video Tutorials
Aufbau, Benutzung, Abbau. 1. QR-Code scannen 2. Videos anschauen 3. Schnell und sicher starten Link zu den Videos: https://service.innovamaxx.de/bxb85_video Uns gibt es auch auf Social Media! Hol dir die neuesten Produktinfos, Trainingsinhalte uvm. auf unserer: Instagram-Seite Facebook-Seite https://www.instagram.com/bluewheel.de/ https://www.facebook.com/bluewheelberlin/...
Seite 5 F AHRRADBEDIENUNGSANLEITUNG Dieses Handbuch erfüllt die Normen ISO-4210, 16 CFR 1512 und EN 14764, 14766 und 14781, ergänzt durch Texte zu elektrischen Fahrrädern. WICHTIG: Dieses Handbuch enthält wichtige Sicherheits-, Leistungs- und Serviceinformationen. Lesen Sie es bitte aufmerksam vor der ersten Fahrt mit Ihrem neuen Fahrrad, durch und bewahren Sie es als Referenz zum späteren Nachschlagen auf. Zusätzliche Sicherheits-, Leistungs- und Wartungsinformationen für bestimmte Teile wie Federbeine oder Pedale an Ihrem Fahrrad sind möglicherweise ebenfalls Ihrem Fahrrad oder dem von Ihnen gekauften Zubehör beigepackt worden.
Seite 6: Inhaltsverzeichnis
INHAL T ALLGEMEINE WARNHINWEISE Sicherheit beim Fahren eines elektrischen Ein besonderer Hinweis für Eltern Fahrrads Abschnitt 1 Fahren bei Nässe Erstens Fahren bei Nacht Das Fahrrad anpassen Fahrzeugträger Mechanische Sicherheitsprüfung Extremes, Stunt- oder Wettkampf-Fahren Muttern, Bolzen, Schrauben und andere Komponenten wechseln und Zubehör hinzufügen Befestigungselemente Reifen &...
Seite 7 Technik Komponenten elektrischer Fahrräder Räder Motoren Vorderrad-Sekundärhaltevorrichtungen Pedal-Assistenz-Sensoren Räder mit Nockensystemen Bremsen Einstellen des traditionellen Batteriekapazitätsanzeigen Überzentriernockenmechanismus (Abb. 4-1). 53 Batteriepflege und Sicherheit Räder abnehmen und montieren WARNUNG - Was tun, wenn Sie Ihre neue Batterie erhalten? Klasse A Sattelklemme Nocken-Aktionsklemme Allgemeine Verwendung und Häufig Gestellte Einstellen des Sattelstützen- Fragen...
Seite 8 Pflege eines elektrischen Fahrrads Anzugsmomentspezifikationen für Wartung eines elektrischen Fahrrads Befestigungselemente Teil 6 Anhang D Wartung Akkuladegerät Service-Intervalle Fehlerbehebung Das E-Bike Display - BC-18 Model Wenn Ihr Fahrrad einen Aufprall erleidet Anhang A Produktname und Modell Bestimmungsgemäßer Gebrauch Ihres Wichtige Informationen zum sicheren Betrieb 125 Elektrofahrrades Display-Beschreibung Hochleistungs-Straße...
Seite 9 Info Anzeigenbereich Menüoberfläche Menü-Übersicht Verschiedene Schnittstellen Fehlercode-Benachrichtigung Fehlercode-Tabelle Wartung und Service Wartung und Reinigung ENTSORGUNG Declaration of Conformity...
Seite 10: Allgemeine Warnhinweise
Situation hin, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führen kann. Die Kombination des Sicherheitswarnsymbols A und des Wortes VORSICHT weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen E-Bike | BXB-85...
Seite 11 Verwendung auf. Alle Inhalte in diesem Handbuch können jedoch ohne vorherige Ankündigung geändert oder zurückgezogen werden. Wir bemühen uns, die Richtigkeit der Dokumentation zu gewährleisten, übernehmen aber keine Verantwortung oder Haftung für mögliche Fehler oder Ungenauigkeiten, die hierin auftreten könnten. E-Bike | BXB-85...
Seite 12: Ein Besonderer Hinweis Für Eltern
Rücklicht angebracht sein. Achten Sie darauf, dass Ihr Kind die Beleuchtung ordnungsgemäß bei eintretender Dämmerung einschaltet. Ihr Elektrofahrrad ist zur Benutzung durch Personen ab 16 Jahren bestimmt. Lassen Sie kein Kind, das jünger als 16 Jahre alt ist, mit dem Fahrrad fahren. E-Bike | BXB-85...
Seite 13 E-Bike | BXB-85...
Seite 14: Erstens
Ist der Sattel in der richtigen Höhe? Zur Kontrolle siehe den Abschnitt „Sattelposition“. Wenn Sie Ihre Sattelhöhe einstellen, befolgen Sie die Anweisungen zur Mindesteinfügung des Rohrs in den Schaft im Abschnitt „Sattelposition“. Sind der Sattel und die Sattelstütze sicher befestigt? Ein korrekt angezogener Sattel ermöglicht keinerlei E-Bike | BXB-85...
Seite 15: Sicherheit An Erster Stelle
Beim Fahren mit einem nicht ordnungsgemäß befestigten Rad kann dieses zu wackeln anfangen und sich sogar vom Fahrrad lösen, was zu schweren Verletzungen oder zum Tod führen kann. Wenn Ihr Fahrrad über Pedalhaken und Schlaufen oder Klickpedale verfügt, stellen Sie sicher, dass Sie E-Bike | BXB-85...
Seite 16: Mechanische Sicherheitsprüfung
Drehmoment nicht verallgemeinert werden. Um sicherzustellen, dass die vielen Befestigungselemente an Ihrem Fahrrad korrekt angezogen sind, sehen Sie im Abschnitt „Drehmomentangaben für Befestigungselemente“ in diesem Handbuch nach oder lesen die in den Anweisungen des Herstellers des betreffenden Bauteils beschriebenen E-Bike | BXB-85...
Seite 17: Reifen & Räder
Überprüfen Sie das gesamte Fahrrad durch Tasten und Beobachtungen. Wenn sie lose Teile finden, sichern Sie diese nur, wenn Sie Erfahrung und Vertrauen in die sachgemäße Befestigung haben. Andernfalls wenden Sie sich zur Überprüfung an Erfahrenere. REIFEN & RÄDER E-Bike | BXB-85...
Seite 18: Vorsicht - Klasse A
► Sind die Felgen sauber und unbeschädigt? Stellen Sie sicher, dass die Felgen sauber und am Reifenwulst unbeschädigt sind. Sollten Sie Felgenbremsen haben, prüfen Sie auch die Sicherheit entlang der Bremsfläche. Vergewissern Sie sich, dass die Felgenverschleißanzeigemarkierung an keiner Stelle der Felge sichtbar ist. WARNUNG E-Bike | BXB-85...
Seite 19: Bremsen
► Stellen Sie sicher, dass die Vorder- und Hinterräder korrekt gesichert sind. Siehe den Abschnitt „Räder“. SATTELSTÜTZE ► Wenn Ihre Sattelstütze über einen überzentrierten Übertotpunk-Nockenverschluss für eine einfache Höheneinstellung verfügt, prüfen Sie, ob sie korrekt eingestellt ist und sich in der verriegelten Position befindet. Siehe den Abschnitt „Sattelstützen-Nockenklemme“. E-Bike | BXB-85...
Seite 20: Ausrichtung Von Lenker Und Sattel
Bitte lesen Sie sich auch die wichtigen Informationen zur Lebensdauer Ihres Fahrrades und dessen Bestandteile gründlich durch und machen sich mit ihnen vertraut. DIE ERSTE FAHRT Wenn Sie Ihren Helm aufsetzen und Ihre erste Eingewöhnungsfahrt mit Ihrem neuen Fahrrad unternehmen, E-Bike | BXB-85...
Seite 21 Dies könnte die Kette blockieren und einen ernsthaften Schaden am Fahrrad verursachen. Überprüfen Sie die Handhabung und Reaktionen des Fahrrads und überprüfen Sie den Komfort. Bei Fragen oder Unsicherheit bezüglich des Fahrradzustandes wenden Sie bitte vor einem erneuten Fahrtantritt an Ihren Händler. E-Bike | BXB-85...
Seite 22: Sicherheit
Ihre Fahrten geeignet ist. Befolgen Sie stets die Anweisungen des Helmherstellers zur Anpassung, Verwendung und Pflege Ihres Helms. Bei den meisten ernsthaften Fahrradverletzungen handelt es sich um Kopfverletzungen, die vermeidbar gewesen wären, wenn der Fahrer einen geeigneten Helm getragen hätte. fig. 2-1 E-Bike | BXB-85...
Seite 23 • Helle, deutlich sichtbare Kleidung, die nicht so locker ist, dass sie sich etwa in dem Fahrrad verfangen oder von Gegenständen an der Seite der Straße oder des Weges erfasst werden kann. • Schutzbrille zum Schutz vor Schmutz, Staub und Insekten in der Luft - getönt bei Sonnenschein, ansonsten mit klaren Gläsern. E-Bike | BXB-85...
Seite 24: Fahrsicherheit
• Fahrzeuge, die langsamer werden, abbiegen, auf die Straße oder die Fahrspur vor Ihnen einbiegen oder hinter Ihnen herfahren. • Autotüren, die von geparkten Fahrzeugen geöffnet werden. • Fußgänger, die auftauchen. • Kinder oder Haustiere, die in der Nähe der Straße spielen. E-Bike | BXB-85...
Seite 25 ► Transportieren Sie niemals einen Beifahrer, es sei denn, es handelt sich um ein Kleinkind, das einen geprüften Helm trägt und in einem korrekt montierten Kindersitz oder Kinderanhänger sicheren Halt hat. WARNUNG - KLASSE A Überprüfen Sie das Handbuch des Antriebssystemherstellers und die anderen mit Ihrem Fahrrad E-Bike | BXB-85...
Seite 26: Sicherheit Im Gelände
► Wenn möglich, vermeiden Sie das Fahren bei schlechtem Wetter, wenn die Sicht behindert ist, bei Morgengrauen, Dämmerung, im Dunkeln, oder wenn Sie extrem müde sind. Jede dieser Bedingungen erhöht das Unfallrisiko. SICHERHEIT IM GELÄNDE Wir empfehlen, dass Kinder nicht in unwegsamem Gelände fahren, es sei denn, sie werden von einem E-Bike | BXB-85...
Seite 27 ► Blockieren Sie nicht den Weg. Stellen Sie Ihr Fahrrad an die Seite des Weges, wenn Sie anhalten. ► Schieben Sie Ihr Fahrrad auf Zugangsrampen rauf bzw. herunter. ► Seien Sie vorbereitet. Wenn etwas schief geht, während Sie im Gelände fahren, ist Hilfe möglicherweise nicht in der Nähe. E-Bike | BXB-85...
Seite 28: Off-Road Respekt
► Verwenden Sie keine elektrische Unterstützung, wenn sich kleine Kinder oder Tiere innerhalb von 30 Metern Entfernung befinden. ► Seien Sie sich dessen bewusst, dass Ihre zusätzliche Geschwindigkeit und das zusätzliche Gewicht Ihres Fahrrads bedingen, dass Sie vorsichtiger sein müssen, insbesondere wenn andere Nutzer ebenfalls auf Ihrem Weg sind. E-Bike | BXB-85...
Seite 29: Sicherheit Beim Fahren Eines Elektrischen Fahrrads
Geschwindigkeit und bremsen Sie früher und sanfter als unter normalen, trockenen Bedingungen. Siehe ebenfalls den Abschnitt „Bremsen“. WARNUNG - KLASSE A Nasses Wetter kann den Halt der Füße des Fahrers auf den Pedalen verringern. Wenn Ihre Füße von den Pedalen rutschen, kann es zu einem Sturz kommen. E-Bike | BXB-85...
Seite 30: Fahren Bei Nacht
Lassen Sie beschädigte Reflektoren von Ihrem Händler ersetzen und richten oder straffen Sie verbogene oder lose Reflektoren. Die Halterungen der vorderen und hinteren Reflektoren sind oft als Sicherheitsverschlüsse für die Bremsenbrückenkabel ausgeführt, die verhindern, dass sich das Kabel auf der Reifenlauffläche verfängt, E-Bike | BXB-85...
Seite 31 Ihrem Fahrrad befestigte blinkende Lichter ... jedes reflektierende Gerät oder jede Lichtquelle, die sich bewegt, wird Ihnen dabei helfen, die Aufmerksamkeit von Autofahrern, Fußgängern und anderen Verkehrsteilnehmern zu erhalten. Stellen Sie sicher, dass Ihre Kleidung oder Gegenstände, die Sie mit dem Fahrrad transportieren, keine E-Bike | BXB-85...
Seite 32: Fahrzeugträger
Ein Fehlgebrauch von Fahrzeugträgern könnte zu einer potenziell gefährlichen Situation führen, die, wenn sie nicht vermieden wird, schwere Verletzungen oder den Tod verursachen kann. Lesen und befolgen Sie die Anweisungen des Träger-Herstellers, um umfassendere Sicherheitsinformationen zu erhalten. E-Bike | BXB-85...
Seite 33: Extremes, Stunt- Oder Wettkampf-Fahren
Fahrrad abfallen und zur Gefahr für andere werden. EXTREMES, STUNT- ODER WETTKAMPF-FAHREN Durch aggressive und extreme Fahrweisen wie Aggro, Hucking, Freeride […] steigt das Risiko für schwere oder sogar tödliche Verletzungen enorm. Überlegen Sie sich, ob Sie das Risiko freiwillig eingehen möchten. E-Bike | BXB-85...
Seite 34 Trotz medialer Darstellung sollten die Gefahren von Stunts oder ähnlich extremen Fahrweisen nicht unterschätzt werden. Selbst Profi-Radsportler können mit modernster Schutzausrüstung schwere oder tödliche Unfälle erleiden. WARNUNG Fahrräder und Fahrradteile unterliegen Einschränkungen in Bezug auf Festigkeit und Vollkommenheit, und bei dieser Art des Fahrens können diese Grenzen überschritten werden. E-Bike | BXB-85...
Seite 35: Komponenten Wechseln Und Zubehör Hinzufügen
Es gibt viele Komponenten und Zubehörteile, um den Komfort, die Leistung und das Aussehen Ihres Fahrrads zu verbessern. Wenn Sie jedoch Komponenten austauschen oder Zubehör hinzufügen, tun Sie dies auf eigenes Risiko. Der Fahrradhersteller hat diese Komponente oder dieses Zubehör möglicherweise E-Bike | BXB-85...
Seite 36 Wenn Sie die Komponenten an Ihrem Fahrrad mit anderen als original Ersatzteilen austauschen, kann dies die Sicherheit Ihres Fahrrads beeinträchtigen. Fragen Sie Ihren Händler, bevor Sie Komponenten an Ihrem Fahrrad wechseln. WARNUNG - KLASSE A Erstickungsgefahr: Einige Fahrradzubehörteile können für Kleinkinder eine Erstickungsgefahr darstellen. E-Bike | BXB-85...
Seite 37: Nach Einem Unfall
Versuchen Sie nicht, Komponenten selbst zu zerlegen oder zu warten, es sei denn, dies ist ausdrücklich vom Hersteller gestattet. ► Überprüfen Sie den aufladbaren Akku. Wenn der Akku nicht mehr richtig in der Halterung sitzt oder Schäden aufweist, benutzen Sie Ihr Fahrrad nicht mehr, zumindest nicht im elektrischen E-Bike | BXB-85...
Seite 38 Richten Sie bei Bedarf die Komponenten neu aus und ziehen Sie die Schrauben vorsichtig an, um eine zuverlässige Befestigung der Komponenten zu gewährleisten. Die maximalen Anzugsmomente sind direkt auf den Bauteilen aufgedruckt oder in der beiliegenden Betriebsanleitung angegeben. E-Bike | BXB-85...
Seite 39 ► Überprüfen Sie das Display. Werden alle Werte wie gewohnt angezeigt? Benutzen Sie Ihr Fahrrad nicht, wenn das Display eine Fehlermeldung oder eine Warnung anzeigt. Schalten Sie das System gegebenenfalls aus und warten Sie mindestens 10 Sekunden, bevor Sie es erneut prüfen. E-Bike | BXB-85...
Seite 40 Dies gilt insbesondere für die Gabel, den Lenker, die Lenksäule, die Kurbeln, die Sattelstütze und die Pedale. Im Zweifelsfall ist es immer empfehlenswert, diese Komponenten austauschen zu lassen, denn Ihre Sicherheit steht an erster Stelle. Bitten Sie Ihren Fahrradhändler um Hilfe. E-Bike | BXB-85...
Seite 41: Anpassen
Fahrradrahmens an der Stelle, an der sich Ihr Schritt befindet, wenn Sie auf das Fahrrad steigen. Um die richtige Überstandshöhe zu prüfen, stellen Sie sich mit gespreizten Beinen über das Fahrrad, fig. 3-1 während Sie solche Art von Schuhen tragen, die Sie auch beim Fahren E-Bike | BXB-85...
Seite 42: Durchstiegsrahmen-Fahrräder (Üblich Bei Damenrädern)
Sattelposition für Sie unbequem ist, wenden Sie sich an Ihren Händler. Der Sattel kann in drei Richtungen eingestellt werden: 1. Einstellung nach oben und unten. Zur Überprüfung der korrekten Sattelhöhe (Abb. 3-2): ► Setzen Sie sich auf den Sattel, E-Bike | BXB-85...
Seite 43 Sobald sich der Sattel in der richtigen Höhe befindet, vergewissern Sie sich, dass die Sattelstütze nicht über die Markierung ‚Mindesteinschublänge oder die maximale Auszuglänge hinausragt (Abb. 3-3). HINWEIS: Einige Fahrräder haben eine Sichtöffnung im Sitzrohr, Abb. 3-4. Dessen E-Bike | BXB-85...
Seite 44 Befestigungsmittel (siehe den Abschnitt „Angaben zum Anzugsdrehmoment für Befestigungselemente“, oder die Anweisungen des Herstellers). 3. Sattelwinkeleinstellung. Die meisten Menschen bevorzugen einen horizontal ausgerichteten Sattel; aber manche Fahrer mögen es, wenn die Sattelnase ein wenig nach oben oder unten weist. Ihr Händler kann E-Bike | BXB-85...
Seite 45 Federungsmechanismus regelmäßig gewartet werden. Fragen Sie Ihren Händler nach den empfohlenen Wartungsintervallen für Ihre gefederte Sattelstütze. Kleine Veränderungen der Sattelposition können sich erheblich auf die Leistung und den Komfort auswirken. Um Ihre beste Sattelposition zu finden, gehen Sie bitte jeweils in einzelnen Einstellungsschritten vor. E-Bike | BXB-85...
Seite 46: Lenkerhöhe Und -Winkel
Ihr Fahrrad ist entweder mit einer „gewindelosen“ Lenksäule ausgestattet, die an der Außenseite des Gabelschaftrohrs festgeklemmt ist, oder mit einer „Pinolen“-Lenksäule, die sich im Gabelschaftrohr mittels eines Expansionsklemmbolzens festklemmt. Wenn Sie sich nicht sicher sind, welche Art von Lenksäule Ihr E-Bike | BXB-85...
Seite 47 Bei manchen Fahrrädern kann die Veränderung der Lenksäulenhöhe die Spannung des vorderen Bremskabels beeinträchtigen, die Vorderradbremse blockieren oder ein übermäßiges Kabelspiel verursachen, wodurch die Vorderradbremse funktionsunfähig werden könnte. Wenn sich die Vorderradbremsbeläge bei einem Wechsel der Lenksäule oder Lenksäulenhöhe nach innen zur Radfelge E-Bike | BXB-85...
Seite 48 Beine und versuchen Sie, den Lenker / die Lenksäule zu drehen. Wenn Sie die Lenksäule gegenüber dem Vorderrad verdrehen können, den Lenker gegenüber der Lenksäule, oder die Lenkerendenverlängerungen gegenüber dem Lenker, sind die Bolzen nicht ausreichend angezogen. E-Bike | BXB-85...
Seite 49: Einstellung Der Position Der Bedienungselemente
Je kürzer der Bremshebel reicht, desto wichtiger ist es, dass die Bremsen richtig eingestellt sind, so dass die volle Bremskraft innerhalb des verfügbaren Bremshebelwegs aufgebracht werden kann. Wenn der Bremshebelweg nicht in der Lage ist, die vollständige Bremskraft anzuwenden, könnte dies zu einem Kontrollverlust führen, der schwere Verletzungen oder den Tod verursachen kann. E-Bike | BXB-85...
Seite 50: Technik
überprüft, bevor Sie mit dem Fahrrad fahren. Wenn Sie auch nur den geringsten Zweifel haben, dass Sie etwas in diesem Abschnitt des Handbuchs nicht verstanden haben, sprechen Sie mit Ihrem Händler. Siehe auch Anhang A, B und C. RÄDER E-Bike | BXB-85...
Seite 51: Vorderrad-Sekundärhaltevorrichtungen
VORDERRAD-SEKUNDÄRHALTEVORRICHTUNGEN Durch Vordergabeln mit einer sekundären Radhaltevorrichtung wird das Risiko gemindert, dass sich die Gabel von dem Rad löst, wenn das Rad nicht korrekt gesichert ist. Sekundäre Haltevorrichtungen sind kein Ersatz für die korrekte Sicherung Ihres Vorderrads. E-Bike | BXB-85...
Seite 52: Räder Mit Nockensystemen
Derzeit gibt es zwei Arten von Überzentriernocken-Radhaltemechanismen: die traditionelle Überzentriernocke (Abb. 4-1) und das Nocken-und-Gehäuse-System (Abb. 4-2). Beide verwenden eine Überzentriernockenwirkung, um das Rad des Fahrrads festzuklemmen. Ihr Fahrrad verfügt möglicherweise über ein Nocken-und Gehäusesystem am Vorderrad und ein traditionelles Überzentriernockensystem an der Hinterachse. E-Bike | BXB-85...
Seite 53: Einstellen Des Traditionellen Überzentriernockenmechanismus (Abb. 4-1)
Bitten Sie Ihren Händler, die Einstellung alle sechs Monate zu überprüfen. Verwenden Sie kein Vorderrad mit Nocken-und-Gehäuse-System an einem anderen Fahrrad als demjenigen, für das Ihr Händler es eingestellt hat. RÄDER ABNEHMEN UND MONTIEREN WARNUNG - KLASSE A Wenn Ihr Fahrrad mit einer Nabenbremse wie Rücktrittbremse, vorderer oder hinterer Trommelbremse, E-Bike | BXB-85...
Seite 54: Vorsicht - Klasse A
3. Wenn Ihre Vorderradgabel über eine Aufklemm-Sekundärhaltevorrichtung verfügt, lösen Sie diese und fahren Sie fort mit Schritt (4). Wenn Ihre Vorderradgabel über eine Integral-Sekundärhaltevorrichtung und ein traditionelles Überzentriernockensystem verfügt (Abb. 4-1), lockern Sie die Spannungseinstellmutter genügend, um das Rad aus den Auslassenden entfernen zu können. Wenn E-Bike | BXB-85...
Seite 55 Seite des Fahrrads befinden (Abb. 4-1 & Abb. 4-2). Wenn Ihr Fahrrad eine Aufklemm- Sekundärhaltevorrichtung hat, schließen Sie sie an. 3. Wenn Sie einen herkömmlichen Nockenmechanismus haben: Halten Sie den Nockenhebel mit der rechten Hand in der EINSTELLUNGS-Position, ziehen Sie die Spannungseinstellmutter mit der E-Bike | BXB-85...
Seite 56 Anzugsdrehmoment für Befestigungselemente“ oder den Anweisungen des Herstellers an. WARNUNG - KLASSE A Sicheres Einspannen des Rades mit einer Nocken-Haltevorrichtung erfordert beträchtlichen Kraftaufwand. Wenn Sie den Nockenhebel vollständig schließen können, ohne Ihre Finger fest um das E-Bike | BXB-85...
Seite 57 Wenn Sie ein Ein-Gang-Rad mit Felge oder Scheibenbremse haben, fahren Sie mit Schritt (4) fort. 2. Wenn Ihr Fahrrad Felgenbremsen hat, lösen Sie den Schnellspannmechanismus der Bremse, um den Abstand zwischen dem Reifen und den Bremsbelägen zu erhöhen (siehe Abschnitt „Bremsen“, Abb. 4-5 bzw. Abb. 4-9). E-Bike | BXB-85...
Seite 58 äußersten, höchsten Getriebestellung befindet. Ziehen Sie dann den Schaltwerkkörper mit der rechten Hand zurück. Legen Sie die Kette auf das kleinste Freilaufzahnrad. 3. Entfernen Sie bei einem Ein-Gang-Rad die Kette vom vorderen Kettenrad, so dass Sie viel Spiel in der E-Bike | BXB-85...
Seite 59 Spannungseinstellmutter um eine Vierteldrehung gegen den Uhrzeigersinn und versuchen Sie erneut, den Hebel festzuziehen. WARNUNG - KLASSE A Sicheres Einspannen des Rades mit einer Nocken-Haltevorrichtung erfordert beträchtlichen Kraftaufwand. Wenn Sie den Nockenhebel vollständig schließen können, ohne Ihre Finger fest um E-Bike | BXB-85...
Seite 60: Sattelklemme Nocken-Aktionsklemme
Ende und einer Mutter am anderen Ende aussieht, verwendet die Befestigung eine überzentrierte Nockenwirkung, um die Sattelstütze sicher festzuklemmen (siehe Abb. 4-1). WARNUNG Das Fahren mit einer nicht korrekt angezogenen Sattelstütze kann dazu führen, dass sich der Sattel dreht E-Bike | BXB-85...
Seite 61: Einstellen Des Sattelstützen-Nockenmechanismus
Rahmenrohr zu schließen, um den Hebel zu betätigen, und der Hebel keinen deutlichen Abdruck in der Handfläche hinterlässt, ist die Spannung unzureichend. Öffnen Sie den Hebel, drehen Sie die Einstellmutter im Uhrzeigersinn um eine Vierteldrehung, und versuchen Sie es danach erneut. E-Bike | BXB-85...
Seite 62: Bremsen
► Zu festes Bremsen kann ein Rad blockieren, was unter Umständen dazu führt, dass Sie die Kontrolle verlieren und stürzen. Ein plötzliches oder übermäßiges Anziehen der Vorderradbremse kann den Fahrer über den Lenker werfen, was zu schweren Verletzungen oder zum Tod führen kann. E-Bike | BXB-85...
Seite 63: Bremssteuerungen Und -Funktionen
Verwenden Sie für den Austausch abgenutzter oder beschädigter Teile ausschließlich vom Hersteller genehmigte original Ersatzteile. BREMSSTEUERUNGEN UND -FUNKTIONEN Es ist sehr wichtig für Ihre Sicherheit, dass Sie sich bewusst machen, welcher Bremshebel an Ihrem Fahrrad welche Bremse steuert. Traditionell steuert der rechte Bremshebel die Hinterradbremse und der linke E-Bike | BXB-85...
Seite 64: Wie Bremsen Funktionieren
Bremskraft für jedes Rad entsteht unmittelbar vor dem Punkt, an dem das Rad „blockiert“ (sich nicht mehr dreht) und zu rutschen beginnt. Sobald der Reifen rutscht, verlieren Sie tatsächlich den größten Teil Ihrer Bremskraft und jegliche Richtungskontrolle. Sie müssen das Bremsen und Stoppen üben, ohne ein Rad E-Bike | BXB-85...
Seite 65 Hinterrad zu übertragen. Gleichzeitig müssen Sie dabei sowohl die Hinterradbremskraft verringern als auch die Bremskraft am Vorderrad erhöhen. Dies ist besonders bei Abfahrten wichtig, da Abfahrten das Gewicht nach vorne verlagern. Zwei Schlüssel zur effektiven Geschwindigkeitskontrolle und zum sicheren Anhalten sind die Kontrolle des E-Bike | BXB-85...
Seite 66: Gangwechsel
Fällen über eine Kombination aus beidem verfügen. FUNKTIONSWEISE EINES SCHALTWERK-ANTRIEBSSTRANGS Wenn Ihr Fahrrad einen Schaltwerk-Antriebsstrang hat, wird der Schaltmechanismus folgendes umfassen: ► Eine hintere Kassette oder Freilaufkettenradgruppe ► Ein hinteres Schaltwerk ► Normalerweise ein vorderes Schaltwerk E-Bike | BXB-85...
Seite 67 Hochschalten. Es ist daher wichtig, sich in Erinnerung zu rufen, dass das Verschieben der Kette in Richtung der Mittellinie des Fahrrades zum Beschleunigen und Klettern dient und als Herunterschalten bezeichnet wird. Das Bewegen der Kette aus der Mittellinie des Fahrrads heraus oder von ihr weg ist für die E-Bike | BXB-85...
Seite 68: Schalten Des Vorderradschaltwerks
Zahnrad des Zahnradsatzes zu einem größeren Zahnrad führt zu einem Herunterschalten. Das Bewegen der Kette von einem größeren Kettenrad zu einem kleineren Kettenrad führt zu einem Hochschalten. Damit das Schaltwerk die Kette von einem Kettenrad zum anderen bewegen kann, muss der Fahrer vorwärts treten. SCHALTEN DES VORDERRADSCHALTWERKS E-Bike | BXB-85...
Seite 69 Anpassung erforderlich ist. Wenden Sie sich an Ihren Händler. WARNUNG - KLASSE A Schalten Sie niemals ein Schaltwerk auf das größte oder kleinste Kettenrad, wenn sich das Schaltwerk nicht reibungslos bewegt. Der Schaltwerk ist womöglich nicht richtig eingestellt, und die Kette könnte E-Bike | BXB-85...
Seite 70: Funktionsweise Eines Naben-Antriebsstrangs
Position für das gewünschte Übersetzungsverhältnis bewegt zu werden. Nachdem Sie den Schalthebel in die Schaltposition Ihrer Wahl gebracht haben, verringern Sie den Druck auf die Pedale für einen Moment, damit die Nabe den Schaltvorgang abschließen kann. IN WELCHEM GANG SOLLTE ICH FAHREN? E-Bike | BXB-85...
Seite 71: Pedale
Zehenüberstand ist, wenn Ihre Zehen beim Drehen des Lenkers zum Steuern das Vorderrad berühren können, während sich ein Pedal in der vordersten Position befindet. Dies ist bei kleinen Rahmenfahrrädern üblich und wird vermieden, indem bei scharfen Kurven das innere Pedal hoch und das äußere Pedal nach E-Bike | BXB-85...
Seite 72 Der Pedalschlaufe hält, wenn sie festgezogen ist, den Fuß während des gesamten Rotationszyklus mit dem Pedal in Kontakt. Während Pedalhaken und Schlaufen mit jeder Art von Schuh Vorteile bringen, funktionieren sie jedoch am effektivsten mit speziellen Fahrradschuhen, die für die Verwendung E-Bike | BXB-85...
Seite 73 Fuß ein- oder auszurasten. Befolgen Sie die Anweisungen des Pedalherstellers oder fragen Sie Ihren Händler, wie Sie diese Einstellung vornehmen können. Verwenden Sie zunächst die leichteste Einstellung, bis das Ein- und Ausrasten zu einer reflexartigen Handlung für Sie geworden ist. Stellen Sie jedoch stets E-Bike | BXB-85...
Seite 74: Fahrradaufhängung
Ihr Fahrrad über ein Federungssystem verfügt, lesen und befolgen Sie die Anweisungen des Federungsherstellers zur Installation und Wartung. Sollten Ihnen die Anweisungen des Herstellers nicht vorliegen, wenden Sie sich an Ihren Händler oder kontaktieren Sie den Hersteller. WARNUNG - KLASSE A E-Bike | BXB-85...
Seite 75 Fähigkeiten erfordert einige Zeit und Übung. Gehen Sie vorsichtig vor, bis Sie gelernt haben, mit den Fähigkeiten Ihres Fahrrads umzugehen. WARNUNG - KLASSE A Nicht alle Fahrräder können nachträglich mit einem Federungssystem ausgestattet werden. Bevor Sie ein E-Bike | BXB-85...
Seite 76: Reifen Und Reifenschläuche
Sie nach Ihrer Erfahrung mit Ihrem neuen Fahrrad das Gefühl haben, dass ein anderer Reifen Ihren Fahranforderungen besser entspricht, kann Ihr Händler Ihnen bei der Auswahl der am besten geeigneten Ausführung helfen. 30-80PSI (2.S-S.5BAR) LAUFRICHTUNG 57-559 (26X2.125) E-Bike | BXB-85...
Seite 77 Reifendruck funktioniert am besten auf glatten, trockenen Straßen. Ein sehr niedriger Druck, am unteren Rand des empfohlenen Druckbereichs, bieten die beste Leistung auf glattem, rutschigem Terrain wie festen Lehmböden und auf tiefen, lockeren Oberflächen wie etwa tiefem, E-Bike | BXB-85...
Seite 78: Reifenventile
Fahrrad unidirektionale Reifen hat, achten Sie darauf, dass sie so montiert sind, dass sie sich in der richtigen Richtung drehen. REIFENVENTILE Es gibt hauptsächlich zwei Arten von Fahrradschlauchventilen: Das Schrader-Ventil und das Presta-Ventil. Die von Ihnen verwendete Fahrradpumpe muss über den für die Ventilschäfte Ihres Fahrrads geeigneten E-Bike | BXB-85...
Seite 79 Ventilschaft aufgeschraubt wird. Der Adapter passt in die Schrader-Pumpe. Schließen Sie das Ventil nach dem Befüllvorgang. Um die Luft aus einem Presta-Ventil abzulassen, öffnen Sie die Ventilschaft- Sicherungsmutter und drücken Sie auf das Ventil. fig. 4-12 E-Bike | BXB-85...
Seite 80: Elektrofahrräder
Rekuperation genannt. Während ein Motor Energie regeneriert, erhöht sich sein Widerstand erheblich und verlangsamt das Fahrrad. Aus diesem Grund wird der „Regenerations“-Modus normalerweise dann ausgelöst, wenn der Fahrer den Bremshebel des Fahrrads drückt. Nur Direktantriebs-Nabenmotoren können verwendet werden, um Energie zu regenerieren, da sie E-Bike | BXB-85...
Seite 81: Pedal-Assistenz-Sensoren
Die meisten haben eine integrierte Abschaltvorrichtung, die den Motor bei Aktivierung abstellen. Diese „Sperrschalter“ sind ein Sicherheitsmerkmal, das verhindern soll, dass der Motor etwa versehentlich einsetzt und Verletzungen verursacht. Wenn Sie den Motor aus irgendeinem Grund stoppen müssen, drücken Sie einfach einen der Bremshebel. E-Bike | BXB-85...
Seite 82: Batteriekapazitätsanzeigen
Es wird weniger Ladung, als tatsächlich vorhanden, anzeigen, während das Fahrrad beschleunigt wird oder an einem Hügel fährt, und mehr Ladung als vorhanden, wenn das Fahrrad angehalten oder auf ebener Strecke mit konstanter Geschwindigkeit gefahren wird. Wenn Sie eine spannungsgesteuerte Batterieanzeige verwenden, ist die beste Methode, um festzustellen, E-Bike | BXB-85...
Seite 83: Batteriepflege Und Sicherheit
Die richtige Wartung und Pflege der Batterie optimiert deren Lebensdauer und Kapazität. Accell North America (ANA) übernimmt Gewährleistung für Ihre neue Batterie ab dem Kaufdatum nur, wenn sie ordnungsgemäß gepflegt wurde - bitte entnehmen Sie Einzelheiten den Bestimmungen über beschränkte Gewährleistung. E-Bike | BXB-85...
Seite 84: Was Tun, Wenn Sie Ihre Neue Batterie Erhalten
Leistungsabgabe der Batterie. Hohe Temperaturen reduzieren vor allem die Batterielebensdauer und die Laufzeit. MUSS ICH MEINE BATTERIE „EINARBEITEN“? Nein. Obwohl bei einigen Produkten ein Initialisieren der Batterie erforderlich sein kann, durchlaufen unsere Akkus den Einlaufvorgang bereits im Werk. E-Bike | BXB-85...
Seite 85: Laden
Leistung der Batterie nicht. Es ist in Ordnung, den Akku so oft wie möglich aufzuladen. LADEN ► Lesen Sie unbedingt alle mit dem Ladegerät gelieferten Unterlagen und den Aufdruck auf dem Ladegerät selbst durch. ► Unsachgemäße Verwendung des Batterieladegeräts kann zu schweren Verletzungen oder zum Tod sowie zu Sachschäden führen. E-Bike | BXB-85...
Seite 86: Fcc (Us-Funk- Und Fernmeldebehörde)- Informationen Betreffend Das Ladegerät
Ihrem Schlafzimmer. Legen Sie die Batterie während des Ladevorgangs auf eine nicht brennbare Oberfläche wie Metall, Keramik oder Glas. FCC (US-FUNK- UND FERNMELDEBEHÖRDE)-INFORMATIONEN BETREFFEND DAS LA- DEGERÄT Die mit Ihrem Fahrrad mitgelieferte Ladeeinrichtung wurde getestet und entspricht den Grenzwerten E-Bike | BXB-85...
Seite 87: Lagerung
Änderungen oder Modifikationen am Batterieladegerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt. LAGERUNG Wenn Sie Ihre Batterie längere Zeit lagern (länger als zwei Monate): E-Bike | BXB-85...
Seite 88: Transport
Sie den Spediteur nach einer Genehmigung, bevor Sie eine Lithium-Ionen-Batterie versenden oder auf dem Luftweg transportieren. ENTSORGUNG ► Freundlich zur Umwelt sein! Recyceln Sie Ihre alten Batterien bei einem örtlichen Batterie-Recycling- Center. Nicht in die Toilette werfen! Überprüfen Sie www.Call2Recycle.org für weitere Informationen E-Bike | BXB-85...
Seite 89: Sicherheit
► Quetschen/Verbiegen oder zerstechen Sie den Akku nicht. Eine durchstochene oder verbogene Batterie könnte Feuer fangen oder explodieren, was zu schweren Verletzungen oder zum Tod führen kann. ► Schützen Sie die Batterie vor Wasser oder anderer Feuchtigkeit. Wenn die Batterie unterwegs vom E-Bike | BXB-85...
Seite 90: Ein E-Bike Fahren
Da Elektroräder schneller und schwerer als normale Fahrräder sind, erfordern sie beim Fahren besondere Vorsicht und Sorgfalt. Die Nichtbeachtung der folgenden Sicherheitsanweisungen kann zu einem Unfall, einer Verletzung oder gar zum Tod führen. ► Machen Sie sich vor der ersten Fahrt mit der modellspezifischen Bedienungsanleitung Ihres Fahrrads vertraut. E-Bike | BXB-85...
Seite 91 ► Elektrofahrräder sind erheblich schwerer als normale Fahrräder. Aus diesem Grund ist das Parken, Schieben, Heben und Tragen des Fahrrads schwieriger. Beachten Sie dies, wenn Sie Ihr Fahrrad in ein Auto laden und entladen oder auf einem Fahrradträgersystem befestigen. E-Bike | BXB-85...
Seite 92: Gesetzmäßigkeit
öffentlichen Straßen fahren. Wenn Sie sich nicht sicher sind, fragen Sie Ihren Fahrradhändler nach weiteren Informationen über die örtlichen Gesetze und Vorschriften. REICHWEITE Zahlreiche Faktoren beeinflussen die Reichweite. Diese sind unter anderem: ► Der Ladezustand der Batterie. E-Bike | BXB-85...
Seite 93: Wie Sie Ihre Reichweite Maximieren
Vorteile des Radfahrens. Jedes Watt Energie, das Sie selbst beitragen, ist ein Watt weniger, das die Batterie leisten muss. Machen Sie Ihr Fahrrad zu einem echten Mensch/Elektro- Hybrid! ► Befüllen Sie einen Reifen niemals über den auf der Seitenwand des Reifens angegebenen Maximaldruck E-Bike | BXB-85...
Seite 94: Hügel
Sie in die Pedale, um dem Fahrrad den Berg hinauf zu helfen. Andernfalls könnten Motor und Steuerung überlastet werden, wodurch diese Komponenten möglicherweise überhitzen. Darüber hinaus würde das Herauffahren auf steile Hügel ohne das Fahrrad zu unterstützen die Batterie überlasten, wodurch ihre Kapazität verringert und ihre Nutzungsdauer verkürzt wird. E-Bike | BXB-85...
Seite 95: Wetterbedingungen
Bremsweg bei nassem Wetter ist noch größer. Achten Sie darauf, genügend Platz zum Stoppen zu lassen und bremsen Sie sanft und gleichmäßig, um zu vermeiden, dass Sie vorne über fallen. EIN ELEKTRISCHES FAHRRAD OFF-ROAD FAHREN Siehe „Sicherheit im Gelände“. E-Bike | BXB-85...
Seite 96: Ein Fahrrad Mit Zentralantrieb Fahren
Im Gegensatz zu einem Auto ist die Gangwahl jedoch nicht entscheidend. Genauso einfach können Sie im 6. Gang starten, aber für die beste Beschleunigung und Leistung ist es besser, in einem niedrigen Gang zu starten und mit zunehmender Geschwindigkeit hochzuschalten HÜGEL E-Bike | BXB-85...
Seite 97: Verlängern Sie Die Lebensdauer Ihres Antriebsstrangs
(sowohl auf dem Gashebel als auch auf den Pedalen). Lassen Sie die Kette vollständig einrasten, bevor Sie erneut in die Pedale treten oder stark beschleunigen. WARNUNG Das Schalten unter Last kann dazu führen, dass die Kette oder andere Komponenten des Antriebsstrangs plötzlich brechen und in einem Unfall enden. E-Bike | BXB-85...
Seite 98: Pflege Eines Elektrischen Fahrrads
► Lagern Sie Ihr Fahrrad im Haus. Der Zustand eines Fahrrad, das im Freien dem Wetter ausgesetzt ist, wird sich sehr schnell verschlechtern. Decken Sie ein gelagertes Fahrrad niemals mit Plastik ab, da es durch Kondenswasserbildung zu Schäden an elektrischen Bauteilen kommen könnte. Insbesondere Akkus sollten in einer temperaturkontrollierten, trockenen Umgebung aufbewahrt werden. E-Bike | BXB-85...
Seite 99: Wartung Eines Elektrischen Fahrrads
Schäden an diesen Komponenten führen und einen gefährlichen Zustand herbeiführen. Wenn Sie ein Problem nicht lösen können, wenden Sie sich an Ihren autorisierten Händler oder rufen Sie die Abteilung für technische und Kunden-Betreuung von EBCC unter (800) 377-4532 an. E-Bike | BXB-85...
Seite 100: Wartung
Sie von Ihrem Händler erfahren haben, wie Sie diese ordnungsgemäß durchführen. Unsachgemäße Einstellung oder Wartung kann zu Schäden am Fahrrad oder zu Unfällen führen, die schwere Verletzungen oder den Tod nach sich ziehen können. WARNUNG Bevor Sie Wartungsarbeiten, Inspektionen oder Wartungsarbeiten an Ihrem Elektrofahrrad durchführen, E-Bike | BXB-85...
Seite 101: Service-Intervalle
Sie es einmal gelernt haben, wenn sie ausgetauscht werden müssen. SERVICE-INTERVALLE Einige Wartungs- und Instandhaltungsarbeiten können und sollten vom Besitzer ausgeführt werden und erfordern keine besonderen Werkzeuge oder Kenntnisse, die über die in diesem Handbuch aufgeführten hinausgehen. E-Bike | BXB-85...
Seite 102 Sie die Kettenrollen leicht mit einem hochwertigen Fahrradkettenschmiermittel. Wischen Sie überschüssiges Schmiermittel mit einem fusselfreien Tuch ab. Die Schmierung soll sich nach dem Klima richten. Sprechen Sie mit Ihrem Händler über die besten Schmiermittel und die für Ihre Region empfohlene Häufigkeit des Abschmierens. E-Bike | BXB-85...
Seite 103 Rad von Ihrem Händler auf Spannung und Formtreue überprüfen. • Überprüfen Sie die Reifen auf übermäßige Abnutzung, Schnitte oder Risse hin. Wenn Sie sich nicht sicher sind, ob Ihre Reifen abgenutzt oder beschädigt sind, fragen Sie Ihren Händler, der sie bei Bedarf ersetzen kann. E-Bike | BXB-85...
Seite 104 Elektrofahrrads“ und „Lebensdauer Ihres Fahrrade und seiner Komponenten“. • Nach Bedarf: Wenn einer der Bremshebel den mechanischen Sicherheitscheck nicht besteht (Teil 1.C), dann fahren Sie bitte nicht mit dem Fahrrad. Lassen Sie Ihren Händler die Bremsen prüfen. E-Bike | BXB-85...
Seite 105: Wenn Ihr Fahrrad Einen Aufprall Erleidet
Ein Crash oder ein anderer Aufprall kann eine außerordentliche Belastung für die Fahrradkomponenten darstellen, wodurch diese vorzeitig ermüden. Bauteile, die unter Materialabnutzung leiden, können plötzlich und katastrophal ausfallen und zu Kontrollverlust, schweren Verletzungen oder zum Tod führen. E-Bike | BXB-85...
Seite 106: Bestimmungsgemäßer Gebrauch Ihres Elektrofahrrades
Änderungen, wie die Wahl der Reifen, können die Leistung eines Fahrrades für einen bestimmten Zweck verbessern oder verringern. Nachstehend umreißen wir den Verwendungszweck verschiedener Fahrräder. Die Einsatzbedingungen sind verallgemeinert und entwickeln sich ständig weiter. Besprechen Sie sich mit Ihrem Händler, wie Sie Ihr Fahrrad verwenden möchten. E-Bike | BXB-85...
Seite 107: Maximales Gewicht Für Fahrräder Und Zubehör
Überprüfen Sie stets, ob das vom Hersteller empfohlene Gewicht auf dem Gestell selbst oder in einer separaten Dokumentation angegeben ist und überschreiten Sie diese Empfehlung nicht. 3. Sofern nicht anders angegeben, überprüfen Sie die Anweisungen des Fahrrad- und Radherstellers. E-Bike | BXB-85...
Seite 108: Hochleistungs-Straße
Alle Rahmen, die sehr leicht sind, müssen regelmäßig überprüft werden. Diese Rahmen sind im Falle eines Unfalls wahrscheinlich beschädigt oder zerbrochen. Sie sind nicht dafür ausgelegt, zweckentfremdet zu werden oder ein besonders robustes Arbeitsgerät zu sein. Sehen Sie auch im Abschnitt „Bestimmungsgemäßer Gebrauch Ihres Elektrofahrrades“ nach. E-Bike | BXB-85...
Seite 109: Allgemeines Fahren
Fahrräder, die für die Fahrbedingungen 1 und 2 sowie für raue Pfade, kleine Hindernisse und sanfte technische Anforderungen ausgelegt sind, einschließlich Bereiche, in denen der Kontakt des Reifens mit dem Boden vorübergehend verloren gehen kann. KEINE Sprünge. Alle Mountainbikes ohne Hinterradfederung entsprechen den Fahrbedingungen 3, ebenso wie auch einige leichte E-Bike | BXB-85...
Seite 110: All-Mountain
Hindernisse und kleine Sprünge. BESTIMMUNGSGEMÄSS: Für Trail- und Bergauffahrten. All-Mountain-Fahrräder sind: (1) schwerer als Querfeldein-Bikes, aber nicht so schwer wie Freeride-Bikes, (2) leichter und wendiger als Freeride-Bikes, (3) schwerer und haben mehr Federweg als ein Querfeldein- E-Bike | BXB-85...
Seite 111: Schwerkraft, Freeride Und Downhill
Fahren auf raueren Oberflächen oder zur Landung auf flachem Boden entwickelt wurden. Diese Art des Fahrens ist jedoch extrem gefährlich und bringt unvorhersehbare Kräfte auf ein Fahrrad, die den Rahmen, die Gabel oder sonstige Teile überlasten können. Wenn Sie sich für ein Gelände der E-Bike | BXB-85...
Seite 112 NICHT BESTIMMUNGSGEMÄSS: Die Verwendung als Ausrede, um alles auszuprobieren. Lesen Sie den Abschnitt „Extremes, Stunt- oder Wettkampf-Fahren“. KOMBINATIONSLÖSUNG: Freeride-Bikes sind robuster als All-Mountain-Bikes, für Fahren in schwierigerem Gelände. Freeride Bikes haben ein höheres Gewicht und sind schwerer bergauf zu fahren als All-Mountain Bikes. ANHANG B E-Bike | BXB-85...
Seite 113: Die Lebensdauer Ihres Fahrrades Und Seiner Komponenten
Stahl ist das traditionelle Material für Fahrradrahmen. Es hat gute Eigenschaften, aber in Hochleistungsfahrrädern wurde Stahl weitgehend durch Aluminium und in gewissem Umfang Titan ersetzt. Der Hauptfaktor, der diese Veränderung antreibt, ist der Trend zu leichteren Fahrrädern. E-Bike | BXB-85...
Seite 114: Eigenschaften Von Metallen
Zahlen mit Carbonfaser-Komposit mit nur 1,45 Gramm/cm³. Metalle unterliegen der Materialabnutzung. Nach vielen Verwendungszyklen werden Metalle bei ausreichend hohen Lasten schließlich Risse entwickeln, die zum Versagen führen. Es ist sehr wichtig, dass Sie nachstehend über die Grundlagen der Materialabnutzung lesen. E-Bike | BXB-85...
Seite 115: Wonach Sie Ausschau Halten Sollten
EINFACHE REGEL 3: Inspizieren und untersuchen NÄHE EINES RISSES AUFTRETEN. Eine solche Sie jede Verfärbung, um zu sehen, ob sie mit einem Verfärbung kann ein Warnsignal dafür sein, dass ein Riss in Zusammenhang steht. Riss vorhanden ist. E-Bike | BXB-85...
Seite 116 VERURSACHEN. Stellen Sie sich ein solches kein Riss, aber was auch immer das Geräusch Geräusch als ernstes Warnsignal vor. Beachten verursacht, sollte sofort behoben werden. Sie, dass ein gut gepflegtes Fahrrad sehr leise ohne Quietschen oder ähnliche Geräusche. E-Bike | BXB-85...
Seite 117: Anzugsmomentspezifikationen Für Befestigungselemente
Bauteilherstellers, wenden Sie sich zwecks Klärung an Ihren Händler oder an den Kundendienst des Herstellers. EMPFOHLENER DREHMOMENTWERT BAUTEIL IN–LB Steuersatz, Lenker, Sitzfläche Sitzbefestigungsschraube 174–347 19.7–39.2 (Sitzschienenverbinder) Lenksäulen-Klemmschrauben (2) 174–260 19.7–29.4 Lenksäulen (Verbinder-) Schraube - Pinole für 174–260 19.7–29.4 Gewinde-Steuersatz E-Bike | BXB-85...
Seite 118: Empfohlener Drehmomentwert In-Lb
Kabelklemme für vorderes Schaltwerk 44–60 5.0–6.8 Klemmbefestigung für vorderes Schaltwerk 44–60 5.0–6.8 Kabelklemmen-Schraube für rückwärtiges 35–45 4.0–5.1 Schaltwerk Befestigungsschraube für rückwärtiges 70–86 7.9–9.7 Schaltwerk Schalthebel (MTB Daumen-Typ) 22–26 2.5–2.9 Schalthebel (SRAM "Griff-Schalter"-Typ) Träger-Bereich Träger an Rahmen (6mm-Bolzen) 88.5 Rad-Bereich E-Bike | BXB-85...
Seite 119 360–390 29.4–44.1 Bremsen Bremszug-Klemmschraube (linearer Zug) 53–69 6.0–7.8 Bremssattel (linearer Zug) zu Rahmen/Gabel 45–60 5.1–6.8 Bremshebel (MTB-Typ) am Lenker 53–69 6.0–7.8 Bremsbelag an Bremssattel 50–70 5.6–7.9 Bremssattel (Scheibe) an Rahmen/Gabel 60–90 6.8–10.2 Scheibenrotor an Nabe 35–55 4.0–6.2 E-Bike | BXB-85...
Seite 120: Akkuladegerät
1. Ziehen Sie das Netzkabel von der Wandsteckdose oder von der Rückseite des Ladegeräts ab. 2. Trennen Sie das Ladekabel vom Akku. Wenn das Ladegerät an die Wandsteckdose angeschlossen wird, bevor es an die Batterie angeschlossen wird, kann es die Batterie in dieser Reihenfolge nicht erkennen und lädt nicht. E-Bike | BXB-85...
Seite 121: Fehlerbehebung
Netzkabel des Ladegeräts. Wenn das Ladegerät immer noch nicht funktioniert, muss es möglicherweise repariert oder ersetzt werden. Versuchen Sie nicht, das Ladegerät selbst zu öffnen. Selbst wenn das Ladegerät nicht angeschlossen ist, könnten Sie trotzdem durch einen elektrischen Schlag verletzt werden. E-Bike | BXB-85...
Seite 122 Die Batteriespannung ist niedrig, und das Ladegerät versucht, es sofort anhaltend grün mit einer geringen Stromstärke auf normale Spannung zu bringen. Lassen Sie das Ladegerät an die Batterie angeschlossen. Wenn die Anzeige nach einigen Stunden immer noch orange blinkt, ist die Batterie eventuell schwerwiegend beschädigt. E-Bike | BXB-85...
Seite 123 VORSICHT - KLASSE A Ausschließlich zur Nutzung im Innenbereich. Laden Sie nur Lithium-Ionen-Akkus auf. WARNUNG - KLASSE A In einem gut belüfteten Bereich aufladen. Von offenen Flammen und Funken fernhalten. Weitere Informationen finden Sie unter „Batteriepflege und Sicherheit“. E-Bike | BXB-85...
Seite 124: Das E-Bike Display - Bc-18 Model
DAS E-BIKE DISPLAY - BC-18 MODEL PRODUKTNAME UND MODELL Intelligentes B-Cockpit des E-Bike; Modell: BC-18 Model E-Bike | BXB-85...
Seite 125: Wichtige Informationen Zum Sicheren Betrieb
5. Entsorgen Sie die HMI oder andere E-Bike-Komponenten nicht im Hausmüll. Befolgen Sie die örtlichen Vorschriften und sorgen Sie für eine umweltgerechte Entsorgung. 6. Schäden / Fehlfunktionen, die durch unsachgemäße Installation oder Verwendung verursacht wurden, sind durch den Kundendienst nicht abgedeckt. E-Bike | BXB-85...
Seite 126: Display-Beschreibung
DISPLAY-BESCHREIBUNG 1. 1 TFT-Farbdisplay mit 160 x 128 Zoll und 77 Zoll 2. USB-Anschluss mit Schutzkappe 3. Montagehalterung 4. Taste „+” 5. Funktionstaste „i” 6. Taste „-” E-Bike | BXB-85...
Seite 127: Spezifikationen
Spannung: Input 42V/ Output 36V; 16 AH, 576Wh Hersteller: LN Energy Technology CO., Ltd. Adresse: 301 and 302, Block 11, Phase II, Tianfulai Internatiol Industrial city, No 37, Changbao West Roadm Rongli Community, Ronggui Street, Shunde District, Foshan City, Guangdong Province, China E-Bike | BXB-85...
Seite 128: Abmessungen Und Merkmale
ABMESSUNGEN UND MERKMALE E-Bike | BXB-85...
Seite 129: Gehäusedaten
USB x1 Maß F 22,2 mm ANZEIGEN AUF DISPLAY FUNKTIONEN DER SCHALTFLÄCHEN FUNKTIONEN DER SCHALTFLÄCHEN Anzahl der Tasten Anzahl der Tasten Tastenfunktionen + / - / i Tastenfunktionen + / - / i * verfügbar für CD-18S E-Bike | BXB-85...
Seite 130: Konformitäten
Echtzeitgeschwindigkeit Echtzeit-Motorleistung digital und grafisch IP-Level IPX5 (USB Klappe geschlossen) Batteriestand grafisch Zertifizierung CE / EN15194 / RoHS Trittfrequenz Höchstgeschwindigkeit Durchschn. Geschwindigkeit Ja Einfache Reisedauer Einzelfahrtentfernung Ja (zurücksetzbar) Gesamtentfernung Kalorienverbrauch Anrufbenachrichtigung Wartungsbenachrichtigung Optional Leuchtanzeige Fehlercode Setup-Menü INSTALLATION E-Bike | BXB-85...
Seite 131: So Installieren Sie Das Bc 18-Gerät
SO INSTALLIEREN SIE DAS BC 18-GERÄT 1. Befestigen Sie die Halterung mit der M3-Innensechskantschraube 1 an der linken Seite des Lenkers. Anzugsmoment: 0.2 Nm. Nicht zu fest anziehen, da sonst das Bediengerät beschädigt werden kann. KABELANSCHLUSS E-Bike | BXB-85...
Seite 132: Allgemeiner Betrieb
Pfeilmarkierung Pfeilmarkierung 1. Verbinden Sie die Kabel des B-COCKPiT mit dem E-Bike-Controller, indem Sie die Kabel an den 2 Pfeilmarkierungen verbinden. ALLGEMEINER BETRIEB INBETRIEBNAHME E-Bike | BXB-85...
Seite 133: Systemzeit Festlegen
4. Verwenden Sie auf jeder Seite „+“ und „-“, um die Parameter einzustellen. 5. Die eingestellten Parameter werden als blinkende Zahlen angezeigt. 6. Wenn Sie fertig sind, drücken Sie „i“, um mit dem nächsten Parameter fortzufahren, bis alle Parameter E-Bike | BXB-85...
Seite 134: Tastenfunktionen
* Das manuelle Einstellen von Datum und Uhrzeit ist nicht erforderlich, wenn das B-COCKPiT mit der Bikewise APP gekoppelt werden soll. Mit Bikewise APP werden die Daten wie die Systemzeit von B-COCKPiT automatisch mit dem Mobiltelefon des Benutzers synchronisiert. TASTENFUNKTIONEN E-Bike | BXB-85...
Seite 135 MESSGERÄTE-SCHNITTSTELLE Die Messgeräte-Schnittstelle ist die Standardschnittstelle von B-COCKPiT. E-Bike | BXB-85...
Seite 136: Messgeräte-Schnittstelle
Statuszeile Leistung Geschwindigkeit Stufe Informationsanzeige Messgeräte-Schnittstelle *Der „Informationsbereich” des Displays zeigt verschiedene Informationen. E-Bike | BXB-85...
Seite 137: Info Anzeigenbereich
App aktiviert. Die ”Datenanzeige” ist nur beim Modell S verfügbar. Es wird angezeigt, wenn das HMI Fahrdaten in seinem eigenen Speicher hat und bereit ist, mit der Bikewise App synchronisiert zu werden. INFO ANZEIGENBEREICH Drücken Sie auf der Display-Oberfläche kurz die Taste ”i”, um durch die verschiedenen Fahr- und E-Bike- E-Bike | BXB-85...
Seite 138 Informationen zu blättern. Gefahrene Kilometer Gesamtkilometer Höchstgeschwindigkeit Durchschnittl. Geschwindigkeit Motorleistung Gefahrene Zeit/Tag Kalorienverbrauch Die Fahrzeit wird angehalten, wenn sich das E-Bike nicht bewegt. Die Fahrzeit sowie der Kalorienverbrauch werden jeden Tag um 00:00 Uhr zurückgesetzt. VORSICHTSMASSNAHMEN BZGL. DER SYSTEMKONFIGURATION E-Bike | BXB-85...
Seite 139: Menüoberfläche
Datum yy.mm.dd Zeit (24 Std.) Helligkeit einstellen Stufe 1-5 Auto-off-Timer einstellen 1-10 Minuten Radgröße 14-29 inch Systemkonfiguration Geschwindigkeit 15-50 km/h HMI-Version Mit App verbinden QR-Code Zurück * Hier werden die folgenden Daten zurückgesetzt: Gefahrene Kilometer, Durchschnittsgeschwindigkeit und Höchstgeschwindigkeit. E-Bike | BXB-85...
Seite 140: Verschiedene Schnittstellen
Das Ändern der Parameter in der Systemkonfiguration ohne entsprechende Kenntnisse kann zu abnormalen Verhaltensweisen des E-Bikes und sogar zu unsicheren Situationen führen. Wenden Sie sich deshalb zuerst an den Hersteller, bevor Sie selbst Änderungen vornehmen. VERSCHIEDENE SCHNITTSTELLEN FEHLERCODE-BENACHRICHTIGUNG FEHLERCODE-TABELLE E-Bike | BXB-85...
Seite 141 Motor bei Bedarf ersetzen Motorphasen-Störung Motoranschluss prüfen, ggf. Motor austauschen Geschwindigkeitssensor Sensorverbindung prüfen, ggf. Sensor austauschen Fehler an den Bremsen Prüfen Sie die Bremsen, ggf. austauschen Kommunikationsprobleme Überprüfen Sie die Anschlüsse und Kontakte zwischen den einzelnen Komponenten E-Bike | BXB-85...
Seite 142: Wartung Und Service
Wenn der USB-Anschluss freiliegt, bietet er keinen wasserdichten Schutz. Wenn Sie im Regen fahren, muss ein externes Gerät angeschlossen und die USB-Kappe vollständig geschlossen und versiegelt sein. FUNKANLAGE Frequency Band: 2.400-2.4835GHz Maximum Transmit Power Radiated: 2dB = 1,58 mW E-Bike | BXB-85...
Seite 143: App
Hinweise zur Nutzung der App: Die dargestellten Apps gehören nicht zur SPORTSTECH Brands Holding einschliesslich Bluewheel. Wir schliessen ausdrücklich jegliche Haftung für Software von Drittanbietern aus und sind nicht verantwortlich für deren Inhalte, Codes oder für jegliche Verluste oder Schä- den aus deren Nutzung.
Seite 144: Entsorgung
Weitergehende Informationen zur Abholung eines Elektroaltgeräts finden Sie unter www.sportstech.de/entsorgung. Daneben können Sie Elektroaltgeräte an den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger abgeben. Sie leisten einen wichtigen Beitrag zur Wiederverwendung, zum Recycling und zur sonstigen Verwertung von Altgeräten, indem Sie Ihre Altgeräte einer getrennten Erfassung in E-Bike | BXB-85...
Seite 145 Durch eine vom Hausmüll getrennte Entsorgung von Batterien leisten Sie einen wichtigen Beitrag zum Umwelt- und Gesundheitsschutz. Jede Batterie, die Sie fachgerecht entsorgen, wird für die Herstellung neuer Batterien wiederverwendet. Recyclingkreislauf Verpackungsmaterialien können wieder dem Rohstoffkreislauf zugeführt werden. Entsorgen Sie die Verpackung gemäß den aktuellen Bestimmungen. Informationen erhalten Sie bei den Rückgabe- und Sammelsystemen Ihrer Gemeinde. E-Bike | BXB-85...
Seite 146 Entfernen Sie den Akku aus dem Fahrrad. • Entsorgen Sie Batterie/Akku und gegebenenfalls das Gerät getrennt voneinander bei der jeweils geeigneten offiziellen Sammelstelle, geben Sie das komplette Gerät bei einer offiziellen Sammelstelle ab. Beachten Sie hierzu auch die örtlich gültigen Vorschriften. E-Bike | BXB-85...
