Conrad WD10TPVT Bedienungsanleitung


B E D I E N U N G S A N L E I T U N G

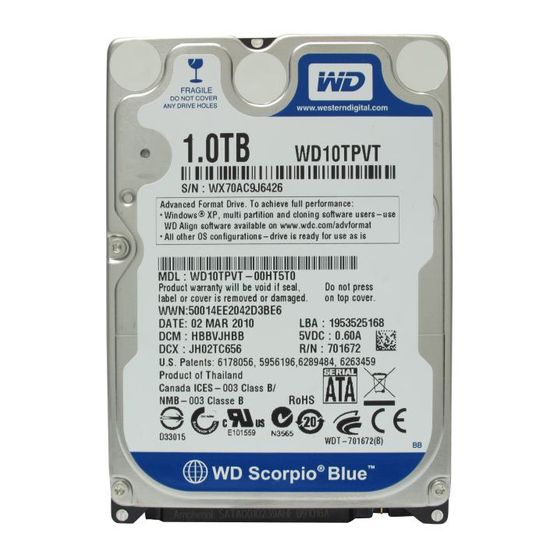

SATA-II-Festplatte 1TB
„WD10TPVT"
Best.-Nr. 41 30 16
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Festplatte.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.: 0180/5 31 21 11
Fax: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de,
unter der Rubrik „Kontakt".
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.: 0848/80 12 88
Fax: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr
Niederlande: www.conrad.nl, www.conrad.be
Bitte beachten Sie:
Rückgabe oder Umtausch ist nur in der Original-Verpackung möglich!
Bestimmungsgemäße Verwendung
Die Festplatte ist zum Einbau in einen Notebook/Computer oder ein externes Festplatten-
gehäuse (z.B. USB/1394/SATA) vorgesehen und dient dort zur Datenspeicherung.
Das Gehäuse der Festplatte darf nicht geöffnet werden; die auf der Festplatte vorhandenen
Aufkleber dürfen nicht beschädigt oder entfernt werden! Verlust von Gewährleistung/Garan-
tie! Zerlegen Sie die Festplatte niemals!
Bringen Sie keine Aufkleber auf der Festplatte an, beschriften Sie sie nicht.
Merkmale
• Formatierte Kapazität: Ca. 1000GByte/953,7GByte, siehe Abschnitt „Tipps und Hinweise"
• SATA-II-Schnittstelle
• 8MByte Cache, Umdrehungszahl 5200 U/min, Zugriffszeit 12ms (Lesen)
• Bauhöhe 12,5mm, Bauart: 6,35cm (2,5")

Bitte beachten Sie: Durch die Bauhöhe von 12,5mm (herkömmliche 6,35cm-/
2,5"-Festplatten haben nur eine Bauhöhe von 9,5mm) passt die Festplatte nur
in entsprechend hohe Festplattengehäuse bzw. dafür geeignete Notebooks.
Lieferumfang
• Festplatte
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie!
Falls die Festplatte in einen Notebook eingebaut werden soll, so ist vorher
zusätzlich dessen Akku zu entfernen.
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Bei Berührung und beim Einbau/Ausbau sind geeignete Schutzmaßnahmen gegen statische
Aufladung zu treffen (z.B. Erdungsband, nichtleitende Unterlage usw.).
Die Festplatte darf nur fest eingebaut (Notebook/Computer bzw. externes Festplatten-
gehäuse) betrieben werden. Sie darf nicht feucht oder nass werden.
Gehen Sie vorsichtig mit der Festplatte um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird sie beschädigt.
Einbau
w w w. c o n r a d . c o m
Version 03/10


• Je nach Computer bzw. Notebook ist der Einbau unterschiedlich. Bei herkömmlichen
Computern ist der Gehäusedeckel abzunehmen und vorher ggf. Schrauben zu entfernen
bzw. Verriegelungen zu lösen. Bei Notebooks befindet sich die Festplatte oft in einem
Einschub, der mit einem Schieber oder einer Schraube gesichert ist. Manchmal ist jedoch
das Zerlegen des kompletten Notebooks erforderlich, um an die Festplatte zu gelangen.
• Da die Festplatte über einen SATA-Anschluss für die Datenleitungen und einen SATA-
Stromanschluss verfügt, muss natürlich auch der Computer/Notebook diese Anschlüsse
besitzen. Andernfalls ist der Einbau nicht möglich.
• Der Einbau ist nur waagrecht bzw. senkrecht erlaubt. Die Festplatte darf nicht schräg
montiert werden.
• Schrauben Sie die Festplatte im Computer bzw. im Einschub des Notebooks fest.
• Verbinden Sie die Festplatte mit den passenden Anschlüssen (der schmale 7polige
Anschluss ist für das SATA-Datenkabel, der breite 15polige Anschluss dient zur Stromver-
sorgung). Achten Sie auf die Orientierung des Winkels an Steckern und auf der Festplatte.
Wenden Sie beim Anstecken keine Gewalt an, andernfalls werden die Anschlüsse beschä-
digt, Verlust von Garantie/Gewährleistung.
Für die Verbindung mit herkömmlichen Stromsteckern „normaler" Computer-Netz-teile gibt
es spezielle Adapterkabel.
• Verlegen Sie alle Kabel so, dass sie nicht in Lüfter des Gehäuses gelangen können.
Verwenden Sie ggf. Kabelbinder.
Außerdem sind die Kabel so zu verlegen/fixieren, dass sie nicht aus den Anschlüssen von
Mainboard/Festplatte rutschen.
• Schließen Sie das Gehäuse Ihres Computers/Notebooks und verbinden Sie ihn wieder mit
Ihren anderen Geräten und Zubehör. Setzen Sie den Akku des Notebooks ein.
Partitionieren und Formatieren
Sofern im BIOS/Setup die SATA-Anschlüsse aktiviert sind, werden die Festplatten beim
Starten des Computers automatisch erkannt.
Wie man das CMOS-/BIOS-Setup aufruft, finden Sie in der Regel in der Beschreibung Ihres
Rechnersystems oder Mainboards. Bei vielen Computern ist dies mit der „DEL"- oder „ENTF"-
Taste möglich, die man kurz nach dem Einschalten drücken muss.
Achten Sie auf entsprechende Meldungen auf dem Bildschirm direkt nach dem Einschalten
des Computers (z.B. „Press F4 to enter Setup" o.ä.).

Eine neue, „leere" Festplatte muss nach dem Einbau partitioniert und formatiert werden.
Danach können Sie, falls gewünscht, ein Betriebssystem auf der Festplatte installieren.
Soll die Festplatte z.B. als zweite Festplatte intern oder extern (z.B. in einem USB2.0/1394/
SATA-Laufwerksgehäuse) betrieben werden, so ist z.B. bei Windows XP das Partitionieren
und Formatieren sehr einfach über die Computerverwaltung möglich (klicken Sie in der
Systemsteuerung auf „Verwaltung", dann auf „Computerverwaltung", „Datenspeicher" und
zuletzt auf „Datenträgerverwaltung"). Bei Windows Vista oder Windows 7 funktioniert dies
ähnlich.
Möchten Sie von der neuen Festplatte das Betriebssystem starten, z.B. Windows 7, so legen
Sie die Windows-CD in das entsprechende Laufwerk Ihres Computers ein.
Nach dem Starten des Computers wird die Installation von Windows 7 automatisch von der
CD vorgenommen, dabei können sogar mehrere Partitionen erstellt werden (z.B. 80GByte für
das Betriebssystem/Programme, der Rest für Daten).
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den
Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt
durchführen!
Durch unsachgemäßen Einbau wird sowohl die Festplatte als auch Ihr
Computer und alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den die Festplatte eingebaut werden soll
und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der
Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den
Netzschalter genügt nicht!
Zum Zeitpunkt der Erstellung dieser Bedienungsanleitung befanden sich auf der
Webadresse des Herstellers WD weiterführende Informationen zur Inbetrieb-
nahme der Festplatte:
http://www.wdc.com/de/products/advancedformat/
Bitte beachten Sie die dort zu findenden Informationen, da es andernfalls je nach
vorhandenem Betriebssystem zu Leistungseinbußen oder anderen Problemen
kommen kann.
Vorsicht: Festplatte darf mechanisch nicht beansprucht werden (Stöße, Schlä-
ge usw.); achten Sie darauf, dass die von Ihnen verwendeten Schrauben nicht
zu lang sind und dadurch die Festplatte beschädigen (Schraubenlänge max. ca.
5-6mm, Gewindelänge max. ca. 3-4mm).
Startet Ihr Computer/Notebook nicht korrekt, so schalten Sie ihn sofort aus und
kontrollieren Sie sämtliche Einstellungen und Kabelverbindungen, ziehen Sie
vor dem erneuten Öffnen des Computers den Netzstecker, entfernen Sie bei
Notebooks zusätzlich den Akku!
Falls bei Ihrem BIOS überhaupt möglich, ist für die SATA-Festplatten „AUTO"
als Festplattentyp und Modus einzustellen.
