Montage und Anschluss Präsenzmelder 360° L3 TS -
1. Anschluss des Präsenzmelders an den KNX Bus.
Connection of the presence detector to the KNX bus.
2. Montage des Präsenzmelders in abgehängter Decke mittels Spannfedern.
Installation of the presence detector in the hollow ceiling via retaining springs.
3. Zuschalten der KNX Busspannungsversorgung.
Switch on the KNX bus power supply.
Anschlussbeispiel SCN-P360L3.03 -
Wiring diagram SCN-P360L3.03

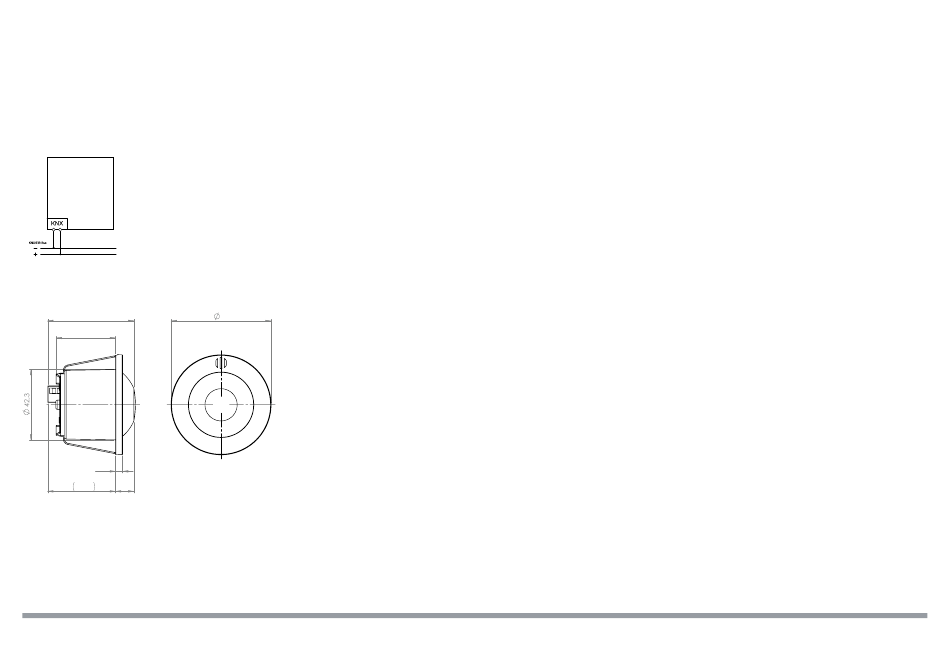

Zeichnung SCN-P360L3.03 -
Drawing SCN-P360L3.03
51,8
35,7
4,3
40,7
11,1
MDT technologies GmbH
51766 Engelskirchen
•
Phone: + 49 - 2263 - 880
knx@mdt.de
www.mdt.de
•
•
Stand: 0723
Installation Presence Detector 360° L3 TS
60
Papiermühle 1
•
Beschreibung Präsenzmelder 360° L3 TS -
Der MDT Präsenzmelder ist zur Montage in abgehängten Decken vorgesehen. Mittels 3 Pyro Sensoren und einer hochauflösenden Linse,
werden in einem 360 Grad Winkel Bewegungen in einem Durchmesser von bis zu 11 m erkannt. Präsenz wird in einem Durchmesser von bis
zu 5 m erfasst. Die Sensoren können flexibel drei verschiedenen Lichtkanälen, einem Alarmkanal und einem HLK-Kanal zugeordnet werden.
Jeder Kanal wird unabhängig voneinander konfiguriert und kann beispielsweise andere Nachlaufzeiten haben. Das Ausgangsobjekt eines
Kanals kann 1 Bit (Schalten), 1 Byte (Dimmen in %) oder eine Szene sein. Die Auslöse- und Präsenzempfindlichkeit ist in Stufen einstellbar.
Mittels integriertem Lichtsensor können Ein- und Ausschaltschwellen für „Tag" und „Nacht" unterschiedlich eingestellt werden. Das Verhalten
des Präsenzmelders kann umfangreich über parametrierbare über Sperrobjekte und Szenen beeinflusst werden.
Integrierter Temperatursensor, beispielsweise zur Übermittlung an einen Raumtemperaturregler.
Die Montage muss in trockenen Innenräumen erfolgen.
The MDT presence detector is designed for installation in hollow ceilings. With 3 pyro sensors and a high-resolution lens, it detects motion
in a 360-degree angle up to a diameter of 11 m. Presence is detected in diameter of up to 5 m. The sensors can be flexibly assigned to three
different light channels, an alarm channel and an HVAC channel. Each channel is configured independently and may have different follow-up
times. The output object of a channel can be 1 Bit (switching), 1 Byte (dimming in %) or a scene. The trigger- and presence sensitivity can be
set in steps. By means of an integrated light sensor, switch-on and switch-off thresholds can be set independently for „day" and „night". The
functionality of the presence detector can be influenced by the setting of lock objects and scenes in the application. Integrated temperature
sensor, e.g. for sending values to a room temperature controller..
The installation must be carried out in dry rooms.
Inbetriebnahme Präsenzmelder 360° L3 TS -
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Pysikalische Addresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Programmieren der physikalischen Adresse und des Applikationsprogramms in den Präsenzmelder.
Drücken des Programmiertasters bei Aufforderung.
Programming the individual address and the application program into the presence detector.
Press the programming button when prompted.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Description Presence Detector 360° L3 TS
Commissioning Presence Detector 360° L3 TS
