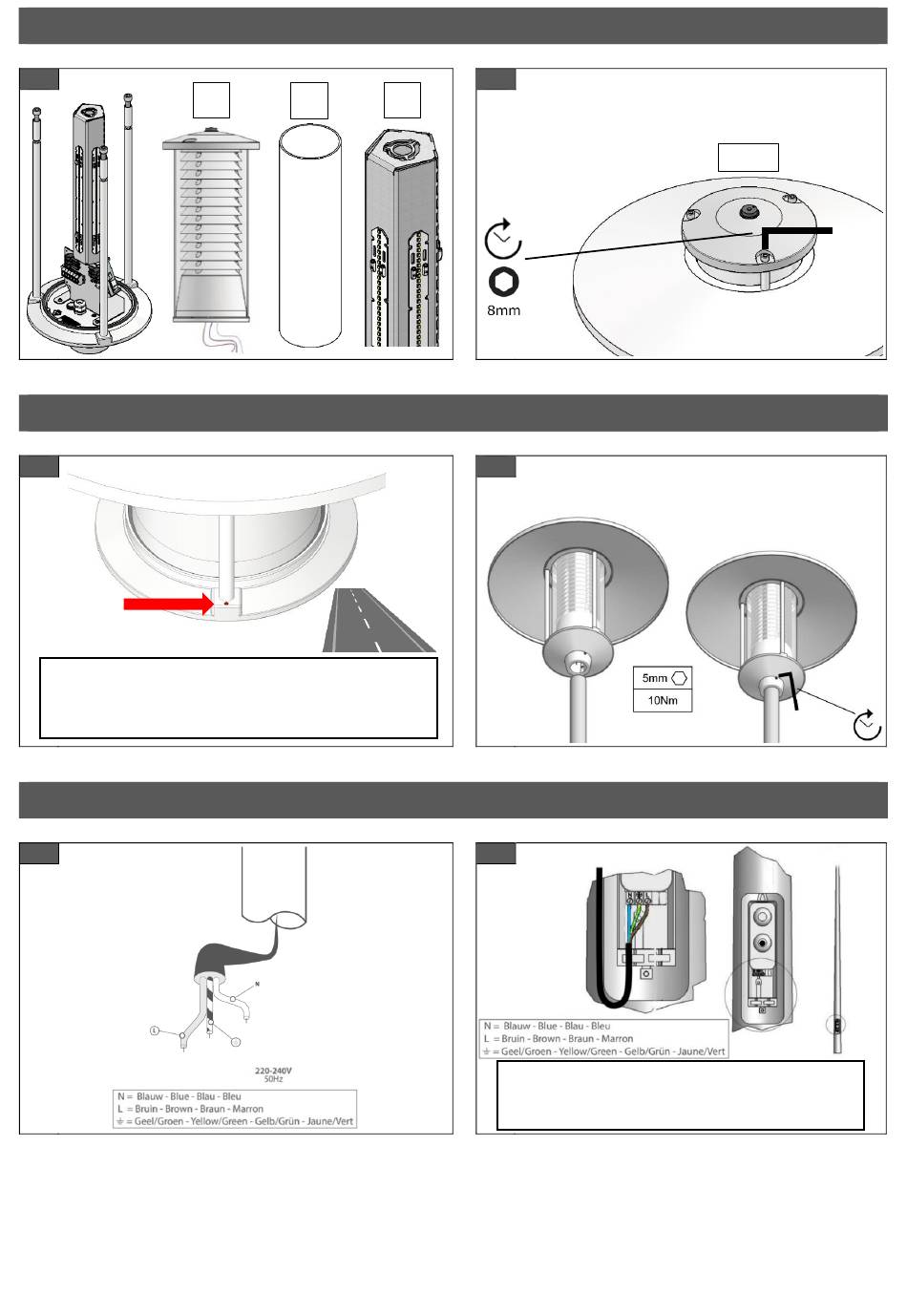

Lightronics PKA Easy Montageanleitung Seite 3

3. Sluiten armatuur – Closing luminaire – Schließen Leuchte – Fermer le luminaire
3.1
4. Montage – Mounting – Montage - Montage
4.1
LET OP – WARNING – WARNUNG – ALERTE
- Er zit een stip op één zijde van de flens, dit is de straatzijde
- There is a stip mark on one side of the flange, this is the street side
- Auf einer Seite des Flansches befindet sich ein Punkt, dies ist die Straßenseite
- Il y a un point sur un côté de la bride, c'est le côté rue
5. Aansluiten bekabeling – Installing wiring – Anschliessen Leitung - Connecter le câblage
5.1
3 2
3.2
1
4.2
- Montage op paal Ø60 of Ø76
- Mounting on pole Ø60 or Ø76
- Montage auf Mast Ø60 oder Ø76
- Montage sur poteau Ø60 ou Ø76
.2
LET OP – WARNING – WARNUNG – ALERTE
- Dit aansluitschema is alleen voor een 3-aderige kabel
- This connection diagram is only for a three core cable
- Dieses Anschlussdiagramm gilt nur für ein dreiadriges Kabel
- Ce schéma de connexion ne concerne que les câbles à trois conducteurs
16Nm
3
2
1
