RELAIS ZUR KONTROLLE DES FLÜSSIGKEITSSTANDS
SSRC-04P
Allgemein
Flüssigkeitsstand-Kontrollrelais werden zur Steuerung des Abflusses leitfähiger Flüssigkeiten aus Tanks in Industrieanlagen und bei lokalen Anwendungen
eingesetzt.

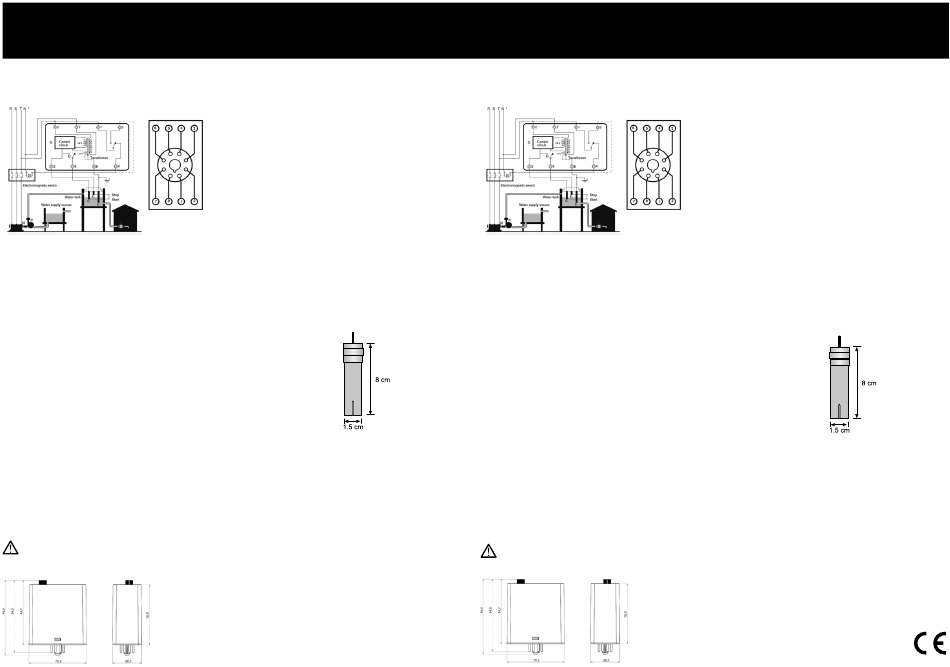

Schaltplan
Verwendungs- und Funktionsprinzip
Das Ausgangsrelais zieht an, wenn die leitfähige Flüssigkeit die obere Niveauelektrode (E1) erreicht und fällt ab, wenn die untere Niveauelektrode (E2) von der
Flüssigkeit getrennt wird (um zu verhindern, dass der Pumpenmotor bei leerem Behälter arbeitet). Klemme E3 muss mit dem Tankkörper verbunden werden, um
die Bodenhöhe genau bestimmen zu können. Wenn der Tank aus nicht leitendem Material besteht, muss eine Elektrode an Klemme E3 angeschlossen werden. R
(kW) (Impedanz zwischen Elektroden) kann mit Hilfe einer Taste auf der Frontplatte auf 5 -100kW Werte für verschiedene Flüssigkeiten eingestellt werden. Wenn
das Relais eingeschaltet ist, leuchtet die Out-LED auf der Frontplatte.
Hinweis: Dieses Relais wird nicht in brennbaren Flüssigkeiten verwendet.
Technische Daten
Betriebsbereich (DU)
: 190-260 V AC
Betriebsfrequenz (f)
: 50/60 Hz
Ausgangskontakt
: 1 C/O, 8A, 2000 VA, Cosj=1
Sensibilität (R(kW))
: Einstellbar 5-100 kW
Warnlicht
: Out LED'i
Umgebungstemperatur
: -5 °C ; + 50 °C
Verbindungsstil
: Steckdosenmontaje
Maße
: 79x38,5 mm
Schutzklasse
: IP 20
Gewicht
: 0.2 kg
Anschlusskabelabschnitte
: 4 mm² (12AWG) verseiltes/geflochtenes starres Kabel
6 mm² (10AWG) Solid/Solid-Leiter Kablo
2x2.5 mm² (14 AWG) Solid/Solid-Leiter Kabel
HINWEIS: Der Durchgangswiderstand beträgt 8A bei ohmscher Last (Bsp.: Glühlampe, Widerstandsgeräte). Wenn eine induktive (Bsp.: AC-Motor, Leuchtstoff
(Wrapped Ballast) etc.) oder kapazitive (Bsp.: LED-Treiber, USV, Leuchtstoff-EVG etc.) Last geschaltet werden soll, wird der Einsatz von Schützen empfohlen.
Andernfalls kann es zu Verklebungen an den Relaiskontakten des Geräts kommen.
Warnungen zur sicheren Verwendung und Installation
Die Nichtbeachtung der nachstehenden Anweisungen kann zu Verletzungen oder zum Tod führen.
•
Vor allen Arbeiten am Gerät alle Versorgungsspannungen abschalten.
•
Entfernen Sie die Frontplatte nicht, während das Gerät an das Stromnetz angeschlossen ist.
•
Reinigen Sie das Gerät nicht mit Lösungsmitteln oder ähnlichen Substanzen. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
•
Prüfen Sie vor dem Betrieb des Gerätes, ob die Anschlüsse korrekt sind. -Montieren Sie das Gerät an der Platte.
•
Wenden Sie sich bei Problemen mit Ihrem Gerät an Ihren autorisierten Händler.
Der Hersteller kann nicht für unerwünschte Situationen verantwortlich gemacht werden, die durch Nichtbeachtung der oben genannten
Vorsichtsmaßnahmen entstehen können.
Maße
ΗΛΕΚΤΡΟΝΟΜΟΙ ΕΛΕΓΧΟΥ
ΣΤΑΘΜΗΣ ΥΓΡΩΝ SSRC-04P
Γενικά
Οι ηλεκτρονόμοι ελέγχου στάθμης υγρών χρησιμοποιούνται ευρέως για τον έλεγχο της στάθμης και της εκροής αγώγιμων υγρών σε δεξαμενές βιομηχανικών
μονάδων και γεωτρήσεις.
Διάγραμμα συνδεσμολογίας
Αρχές λειτουργίας
Ανατρέξτε στο παραπάνω διάγραμμα συνδεσμολογίας για το SSRC-04P. Η επαφή εξόδου ενεργοποιείται όταν τα υγρά προσεγγίζουν το ανώτερο επίπεδο του
ηλεκτροδίου μέτρησης στάθμης υγρών (E1). Η επαφή εξόδου απενεργοποιείται όταν το χαμηλότερο επίπεδο του ηλεκτροδίου μέτρησης στάθμης υγρών (E2) δεν
έρχεται πλέον σε επαφή με το υγρό(για να αποτρέπεται η λειτουργία του συστήματος με άδεια δοχεία). Το σημείο E3 (Ακροδέκτης 8) πρέπει να είναι συνδεδεμένο
με το δοχείο,για τον ακριβή προσδιορισμό του πυθμένα του δοχείου. Εάν το δοχείο είναι κατασκευασμένο από μη αγώγιμο υλικό, απαιτείται η χρήση επιπρόσθετου
ηλεκτροδίου που θα συνδέεται στο σημείο E3(Ακροδέκτης 8). R(kW) (δηλαδή η αντίσταση μεταξύ των ηλεκτροδίων) μπορεί να ρυθμιστεί από 5 έως 100 kW για
διαφορετικούς τύπους υγρών, με το κουμπί που υπάρχει στην πρόσοψη. Η λυχνία LED εξόδου στην πρόσοψη ανάβει όταν το ρελέ είναι απενεργοποιημένο.
ΣΗΜΕΙΩΣΗ: Απαγορεύεται η χρήση του συγκεκριμένου ηλεκτρονόμου ελέγχου όταν τα υγρά είναι εύφλεκτα.
Füllstandselektrode
Τεχνικά Χαρακτηριστικά
Εύρος λειτουργίας (DU)
Ονομαστική συχνότητα (f)
Επαφές εξόδου
Ευαισθησία (R(kW))
Προειδοποιητική λυχνία
Θερμοκρασία περιβάλλοντος
Εγκατάσταση
Διαστάσεις
Βαθμός προστασίας
Βάρος
Διατομές σύρματος για ακροδέκτες
ΣΗΜΕΙΩΣΗ: Η αντίσταση επαφής του ωμικού φορτίου (π.χ. λάμπα πυρακτώσεως, συσκευές αντίστασης) είναι 8Α. Συνιστάται να χρησιμοποιήσετε ένα ρελέ, εάν
το επαγωγικό φορτίο (π.χ. κινητήρας AC, φθορισμού, κλπ.) ή χωρητικό φορτίο (π.χ. τροφοδοτικά LED, UPS, φθορισμού(ηλεκτρονικό ballast), κλπ.) μεταβάλλεται.
Διαφορετικά μπορεί να δημιουργηθεί προσκόλληση μεταξύ των επαφών .
Προφυλάξεις εγκατάστασης και ασφαλούς χρήσης
Η αποτυχία συμμόρφωσης με τις συγκεκριμένες οδηγίες μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.
•
Πριν την ενασχόλησή σας με τον εξοπλισμό, αποσυνδέστε όλες τις παροχές τροφοδοσίας.
•
Μη μετακινείτε το μπροστινό πλαίσιο όταν η συσκευή είναι συνδεδεμένη στο δίκτυο.
•
Μην επιχειρήσετε να καθαρίσετε τη συσκευή με διαλύτη ή παρόμοιο προϊόν. Καθαρίζετε μόνο με στεγνό πανί.
•
Κατά τη σύνδεση των καλωδίων, επαληθεύστε ότι οι συνδέσεις των ακροδεκτών έχουνγίνει σωστά.
•
Η συντήρηση του ηλεκτρικού εξοπλισμού θα πρέπει να γίνεται αποκλειστικά από τον προμηθευτή σας.
•
Τοποθετήστε τη συσκευή στον πίνακα.
Η εταιρεία κατασκευής και οι θυγατρικές της δεν φέρουν καμία ευθύνη για οποιαδήποτε επίπτωση από τη χρήση των υλικών.
Διαστάσεις
: 190-260 V AC
: 50/60 Hz
: 1 C/O, 8A, 2000 VA, Cosj=1
: Ρυθμιζόμενη από 5 έως 100 kW
: Λυχνία LED εξόδου στην πρόσοψη
: -5 °C ; + 50 °C
: βυσματωτό
: 79x38,5 mm
: IP 20
: 0.2 kg
: 4mm² (12AWG) στερεό αγώγιμο καλώδιο
6mm² (10AWG) πολύκλωνο άκαμπτο αγώγιμο
καλώδιο2x2.5mm² (14AWG) στερεό αγώγιμο καλώδιο
ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.
Adr: Dudullu OSB; 1. Cadde; No:23 34776
Tel:
E-mail:
Web: www.entes.com.tr - www.entes.eu
Technical Support Call Center: +90 850 888 84 25
Ηλεκτρόδιο Μέτρησης στάθμης υγρών
Ümraniye - İSTANBUL / TÜRKİYE
+90 216 313 01 10
Fax: +90 216 314 16 15
iletisim@entes.com.tr - contact@entes.eu
A7921/Rev.2
