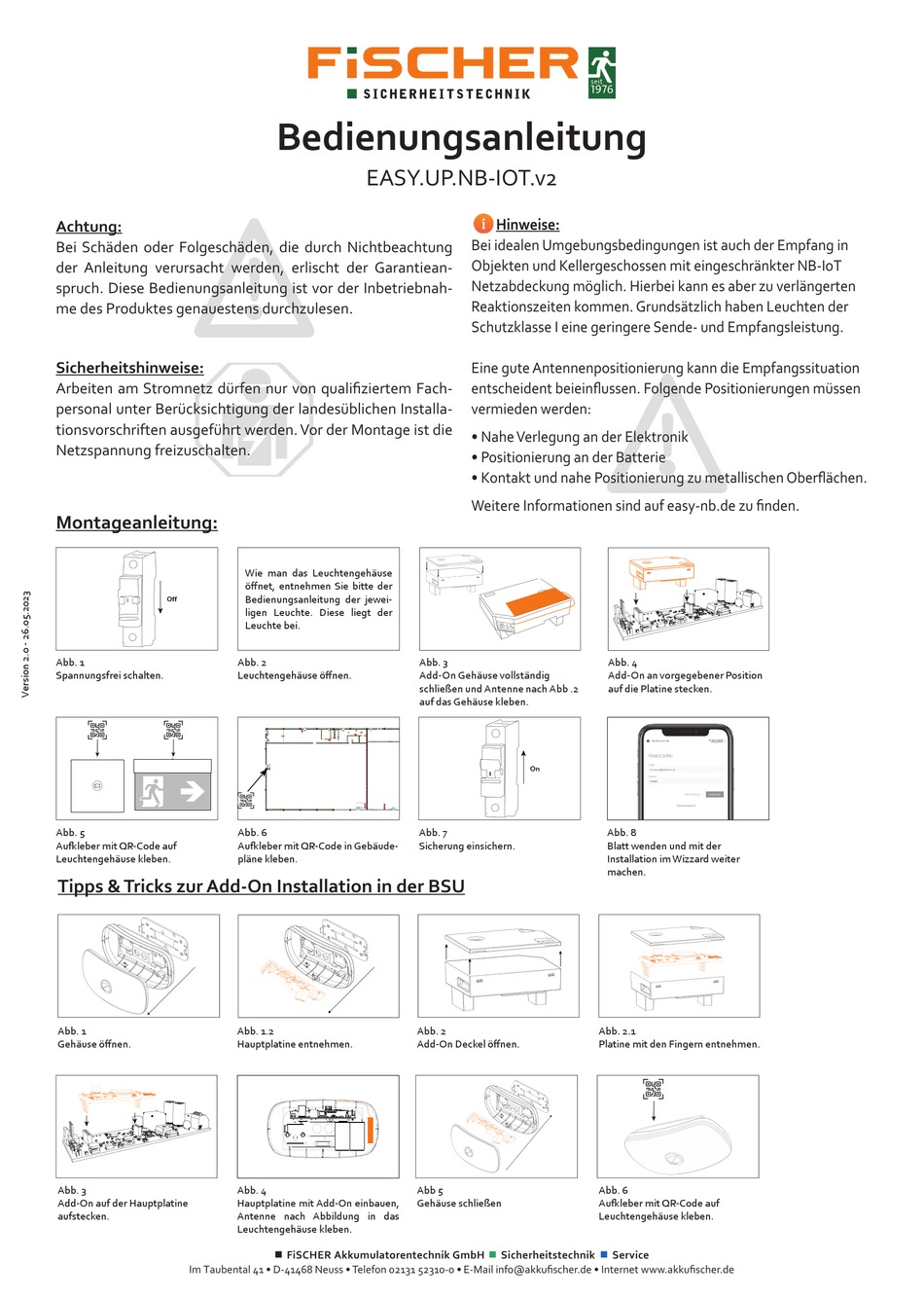

FISCHER EASY.UP.NB-IOT.v2 Bedienungsanleitung

Achtung:
Bei Schäden oder Folgeschäden, die durch Nichtbeachtung
der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Diese Bedienungsanleitung ist vor der Inbetriebnah-
me des Produktes genauestens durchzulesen.
Sicherheitshinweise:
Arbeiten am Stromnetz dürfen nur von qualifi ziertem Fach-
personal unter Berücksichtigung der landesüblichen Installa-
tionsvorschriften ausgeführt werden. Vor der Montage ist die
Netzspannung freizuschalten.
Montageanleitung:
Off
Abb. 1
Spannungsfrei schalten.
Abb. 5
Aufk leber mit QR-Code auf
Leuchtengehäuse kleben.
Tipps & Tricks zur Add-On Installation in der BSU
Abb. 1
Gehäuse öff nen.
Abb. 3
Add-On auf der Hauptplatine
aufstecken.
