Art. 49 141 802
Der Zero Master ist ein sehr präzises und vielseitiges Messgerät zum Einsatz in Fräs- und Erodier mas chi nen. Mit
seiner Hilfe können Frässpindel bzw. Senkkopf schnell und genau an Werkstück- oder Vor rich tungs kanten posi-
tioniert, das Maschinenkoordinatensystem eingerichtet und Längen gemessen werden.
Technische Daten
Länge L (ohne
Einspannschaft)
Länge Ls
(Einspannschaft)
Breite B
Einspann-Ø D
Gewicht
Tastkugel-Ø d
Mess-
genauigkeit
radial
axial
Tasttiefe T
Vor Inbetriebnahme des Zero Masters
empfehlen wir Ihnen die Bedienungsanleitung aufmerksam zu lesen!
Bedienung
1 Rundlauf einstellen (Bild 2)
Der Rundlauf muss eingestellt werden:
- nach dem Einspannen in eine Werkzeugaufnahme
- nach dem Wechsel des Tasteinsatzes.
Der Rundlauf des Zero Masters wird bei Montage vorein-
gestellt. Für genaue Messungen muss der Rundlauf aber in
der Maschine, in der gemessen werden soll, noch einmal
genau nachjustiert werden. Nur so können Rundlauffehler von
Maschinen spindel und Werkzeugaufnahme optimal ausgegli-
chen werden.
Die höchste Messgenauigkeit wird erzielt, wenn der Taster
- nachdem der Rundlauf einmal eingestellt worden ist - nicht
mehr aus der Werkzeug aufnahme entnommen und immer an
der gleichen Maschine eingesetzt wird.
1. Taster in geeignete Werkzeugaufnahme einspannen (z. B.:
Spannzangenaufnahme).
2. Taster mit Werkzeugaufnahme in Spindel bzw. Senkkopf
einspannen.
3. Alle 4 Einstellschrauben lockern (Innensechskant SW 2 mm,
Bild 2.3)
4. Prüfuhr mit Messteller an Tastkugel anlegen und Spindel
von Hand drehen (Die Tastkugel darf dabei nicht ausge-
lenkt werden; Bild 2.1).
5. Nullpunkt der Prüfuhr so einstellen, dass der Zeiger-
ausschlag in beiden Richtungen gleich ist (Bild 2.2).
6. Zum Einstellen den Taster so drehen, dass zwei gegenüber
liegende Einstellschrauben in der Messrichtung der Prüfuhr
liegen. Mit den beiden Einstellschrauben, die in Mess-
richtung liegen, und dem beiliegenden Schlüssel den Zeiger
der Messuhr auf 0 bringen (Bild 2.3).
Maximaler Einstellbereich: 0,15 mm
Zero Master Analog
Bedienungsanleitung
(Bild 1)
mit kurzem
mit langem
Tasteinsatz
Tasteinsatz
96 mm
137 mm
24,8 mm
49 mm
10 mm
355 g
4 mm
8 mm
0.01 mm
0.02 mm
±
±
0.01 mm
0.01 mm
±
±
ca. 25 mm
ca. 65 mm

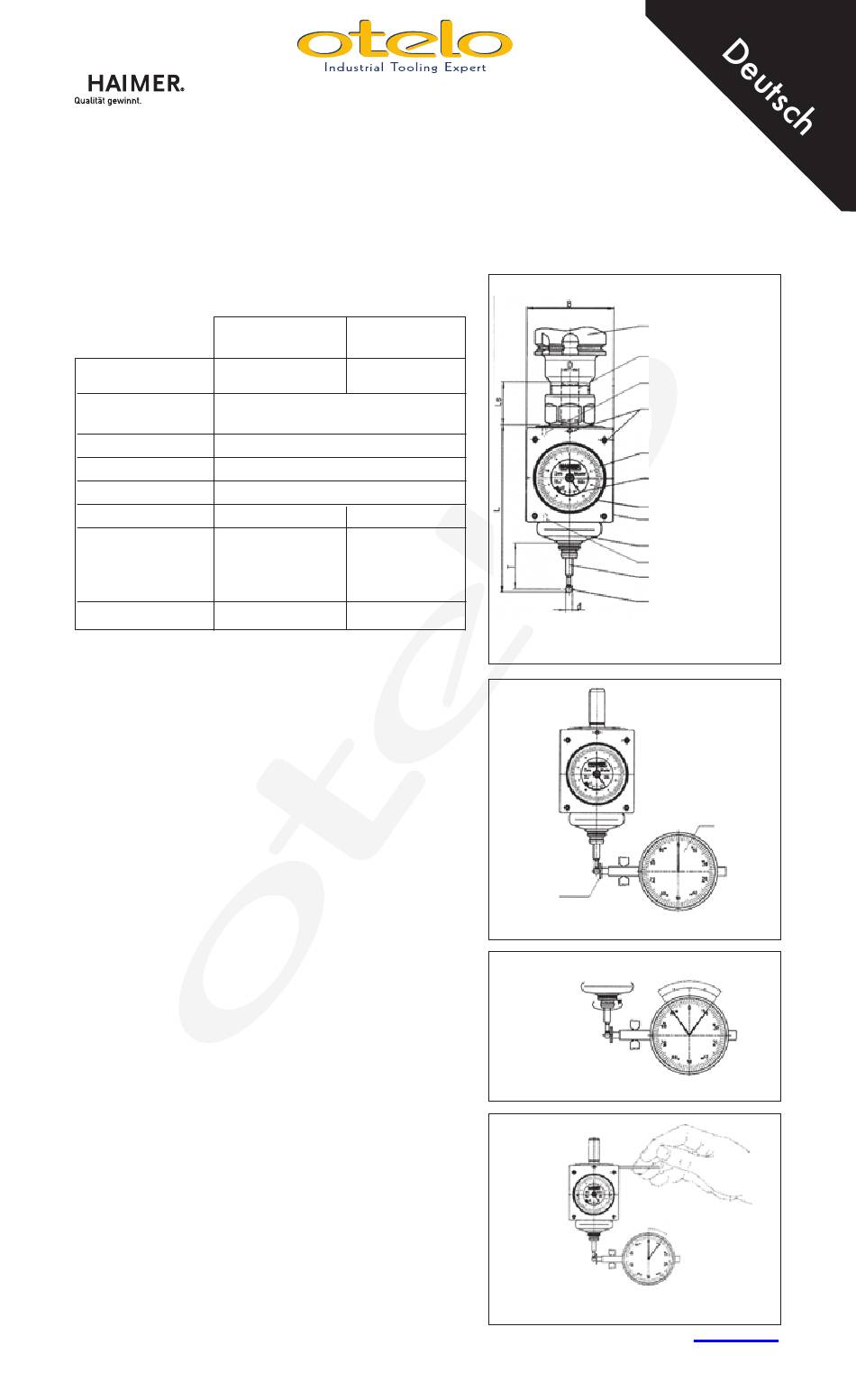

Bild 1:
Beschreibung der Bauteile, Abmessungen
Messteller
Bild 2.1: Prüfuhr an Tastkugel anlegen
Bild 2.2:
Prüfuhr einstellen
Bild 2.3:
Rundlauf mit Einstellschrauben einstellen
1
Werkzeugaufnahme
z.B. ER-Futter
Einspannschaft
Schraube für Ruhestellung
Rundlauf-Einstell-
schrauben
1/100 mm-Skala
1 mm-Skala
Messuhr
Gehäuse
Faltenbalg
Schraube für Ruhestellung
Tasteinsatz
Tastkugel
Prüfuhr
Zeigerausschlag
