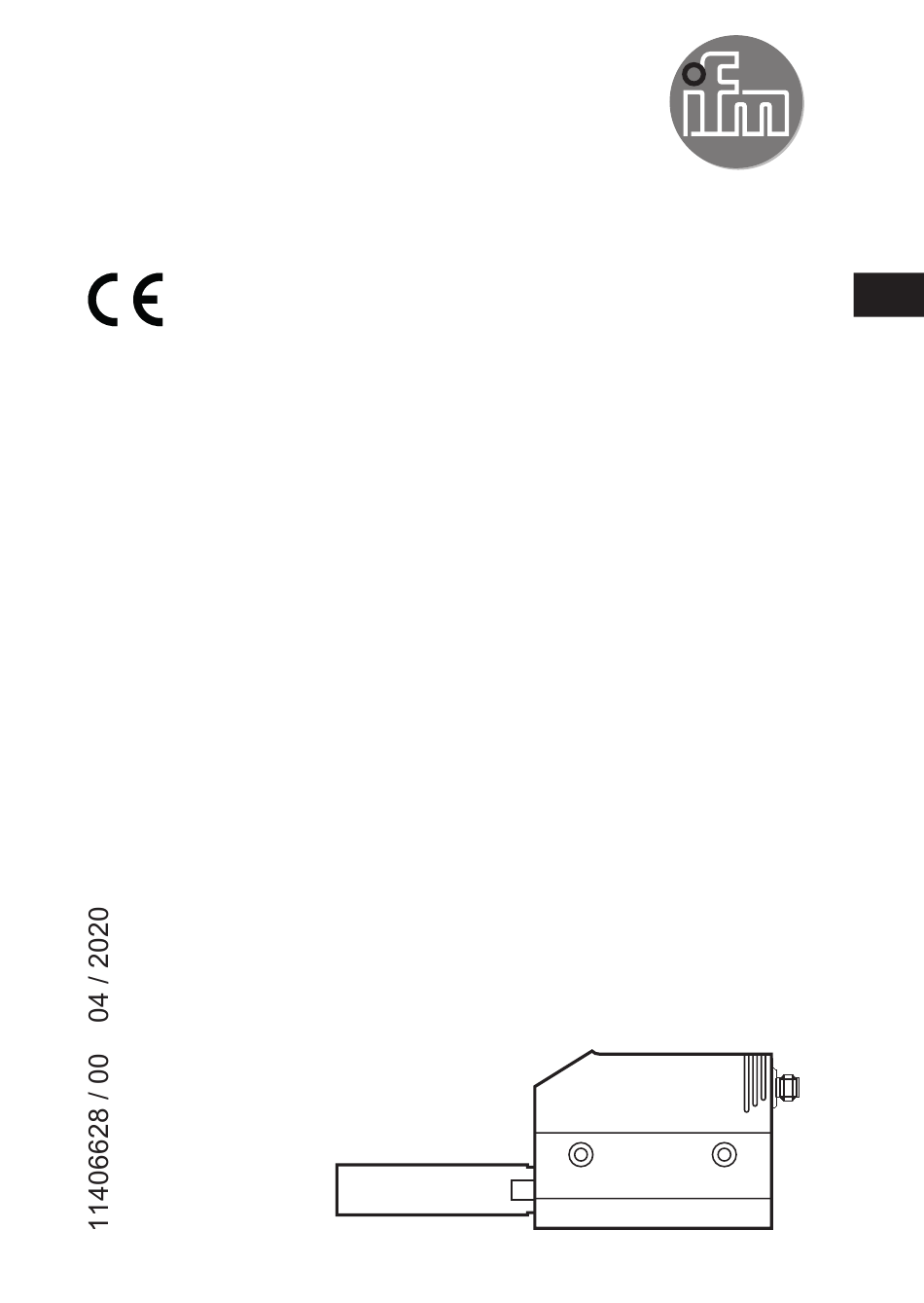

  • Seite 1 Betriebsanleitung Druckluftzähler SD0550...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������5 4�2 Durchflussüberwachung ��������������������������������������������������������������������������������6 4�3 Verbrauchsmengen-Überwachung (Totalisatorfunktion) ��������������������������������6 4�3�1 Verbrauchsmengen-Überwachung mit Impulsausgang ������������������������7 4�3�2 Verbrauchsmengen-Überwachung mit Vorwahlzähler ��������������������������7 4�4 Temperaturüberwachung �������������������������������������������������������������������������������7 4�5 Durchfluss- oder Temperaturüberwachung / Schaltfunktion ��������������������������7 4�6 Durchfluss- oder Temperaturüberwachung / Analogfunktion �������������������������9...
  • Seite 3 9�3�1 Mengenüberwachung durch Impulsausgabe konfigurieren ����������������19 9�3�2 Mengenüberwachung durch Vorwahlzähler konfigurieren ������������������19 9�3�3 Programmgesteuerten Zählerreset konfigurieren �������������������������������19 9�3�4 Zählerreset ausschalten ���������������������������������������������������������������������19 9�3�5 Zählerreset durch externes Signal konfigurieren ��������������������������������19 9�4 Einstellungen für Temperaturüberwachung �������������������������������������������������20 9�4�1 Grenzwertüberwachung mit OUT2 konfigurieren �������������������������������20 9�4�2 Analogwert für Temperatur konfigurieren ��������������������������������������������20 9�5 Benutzereinstellungen (optional) �����������������������������������������������������������������20 9�5�1 Standard-Maßeinheit für Durchfluss festlegen �����������������������������������20 9�5�2 Standard-Anzeige konfigurieren ���������������������������������������������������������21...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise Kein Medizingerät ! Es kann keine permanente Verfügbarkeit, kein sicheres Ausschalten oder eine Eigendiagnosefunktion zugesagt werden�...
  • Seite 5: Bestimmungsgemäße Verwendung

    • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen� • Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betrei- ber übernimmt der Hersteller keine Haftung und keine Gewährleistung� • Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachper- sonal durchführen�...
  • Seite 6: 4�2 Durchflussüberwachung

    oder Schaltsignal für Vorwahlzähler ��������������������������������������������������� (→ 9.3.2) OUT2: 6 Wahlmöglichkeiten Schaltsignal für Durchflussmengen-Grenzwert ���������������������������������� (→ 9.2.2) oder Schaltsignal für Grenzwert Strömungsgeschwindigkeit �������������� (→ 9.2.2) oder Schaltsignal für Temperaturgrenzwert ���������������������������������������� (→ 9.4.1) oder Analogsignal für Durchflussmenge ��������������������������������������������� (→ 9.2.3) oder Analogsignal für Strömungsgeschwindigkeit ������������������������������ (→ 9.2.3) oder Analogsignal für Temperatur �������������������������������������������������������...
  • Seite 7: 4�3�1 Verbrauchsmengen-Überwachung Mit Impulsausgang

    • Zeitgesteuerter automatischer Reset (→ 9.3.3). • Externes Eingangssignal auf Pin 2 (→ 9.3.5). 4.3.1 Verbrauchsmengen-Überwachung mit Impulsausgang Ausgang 1 gibt jedesmal einen Zählimpuls, wenn der in [ImPS] eingestellte Wert erreicht ist (→ 9.3.1). 4.3.2 Verbrauchsmengen-Überwachung mit Vorwahlzähler Es sind 2 Arten der Überwachung möglich: •...
  • Seite 8 • Hysteresefunktion / Öffner (Abb� 1): [OUx] = [Hnc]� Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)� Beachten: durch Verstellen von SPx wird rPx im gleichen Abstand mitgeführt� • Fensterfunktion / Schließer (Abb� 2): [OUx] = [Fno]� •...
  • Seite 9: 4�6 Durchfluss- Oder Temperaturüberwachung / Analogfunktion

    4.6 Durchfluss- oder Temperaturüberwachung / Analogfunktion -30% -20% 100% 120% 130% Ausgangskennlinie Analogausgang nach Norm IEC 60947-5-7 1: Ausgangsstrom in mA 2: Arbeitsbereich 3: Messbereich 4: Bereich zwischen Analogstartpunkt und Analogendpunkt 5: Fehlermeldung [Err�] wird angezeigt 6: Messbereichsendwert (MEW) 7: Fehlermeldung [OL] wird angezeigt (= overload) 8: Analogendpunkt (AEP): legt fest, bei welchem Messwert das Ausgangssignal 20 mA beträgt�...
  • Seite 10: 4�8 Schleichmengenunterdrückung (Lfc)

    • Mit dem Menüpunkt [rEF�T] wird die Normtemperatur eingestellt, auf die sich Mess- und Anzeigewerte für Durchfluss beziehen (→ 9.5.6). 4.8 Schleichmengenunterdrückung (LFC) Mit dieser Funktion lassen sich geringe Durchflussmengen ausblenden (→ 9.5.7). Strömungen unterhalb des LFC-Werts haben keine Auswirkung auf Anzeige und Ausgangssignale�...
  • Seite 11: 5�3 Einbaulage

    zwei 90°-Krümmer, zwei Ebenen B = 15 x Rohrdurchmesser Ventil, Schieber B = 35 x Rohrdurchmesser 5.3 Einbaulage • Erlaubte Einbaulagen: Messstrecke senkrecht, Position beliebig (Abb� 1, 2); Messstrecke waagerecht, Gerät senkrecht (Abb� 3, 5), Gerät seitlich liegend, Messstrecke links (Abb� 4)� •...
  • Seite 12: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: BK: schwarz BN: braun OUT2 BU: blau OUT1...
  • Seite 13: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 2 3 4 5 6 7 8 Mode/Enter Set 1 bis 8: Indikator-LEDs - LED 1 (grün) = aktueller Durchfluss in Normliter/Minute (Nl/min)� - LED 2 (grün) = aktueller Durchfluss in Normkubikmeter/Stunde (Nm /h)� - LED 3 (grün) = aktuelle Strömungsgeschwindigkeit in Normmeter/Sekunde (Nm/s)� - LED 4 (grün) = aktuelle Verbrauchsmenge seit letztem Reset in Normkubikmeter (Nm )�...
  • Seite 14: Menü

    8 Menü 8.1 Menüstruktur Nl/min Nm/s °C = [Mode/Enter] / = [Set] • • Nm = aktueller Zählerstand in Nm / Nm * = gespeicherter Zählerstand in Nm • Bei den Parameterwerten in Form von Zahlen handelt es sich um Werksein- stellungen oder willkürliche Beispiele�...
  • Seite 15: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung SP1/rP1 Oberer / Unterer Grenzwert für Durchfluss� ImPS Impulswertigkeit� Impulswiederholung aktiv (= Impulsausgabe) oder nicht aktiv ImPR (= Funktion Vorwahlzähler)� Ausgangsfunktion für OUT1 (Durchfluss oder Verbrauchsmenge): - Schaltsignal für die Grenzwerte: Hysteresefunktion oder Fensterfunktion, jeweils Schließer oder Öffner� - Impuls oder Schaltsignal für Mengenzähler�...
  • Seite 16: Parametrieren

    9 Parametrieren Parameter können eingestellt werden vor Einbau und Inbetriebnahme des Geräts oder während des laufenden Betriebs� Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflusst� ► Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen...
  • Seite 17 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] ange- zeigt wird� Mode/EnterSet ► Kurz [Set] drücken� > Der erste Parameter des Untermenüs wird angezeigt (hier: [HI])� Mode/EnterSet • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 18: 9�2 Einstellungen Für Durchflussüberwachung

    • Timeout: Wird während der Einstellung eines Parameters 15 s lang keine Taste gedrückt, geht das Gerät mit unverändertem Wert in den Arbeitsbetrieb zurück� 9.2 Einstellungen für Durchflussüberwachung 9.2.1 Grenzwertüberwachung mit OUT1 konfigurieren ► [Uni] wählen und Maßeinheit festlegen (→ 9.5.1). ►...
  • Seite 19: 9�3 Einstellungen Für Verbrauchsmengen-Überwachung

    9.3 Einstellungen für Verbrauchsmengen-Überwachung 9.3.1 Mengenüberwachung durch Impulsausgabe konfigurieren ► [OU1] wählen und [ImP] einstellen� ► [ImPS] wählen und Durchflussmenge einstellen, bei der jeweils 1 Impuls ausgegeben wird (→ 9.7). ► [ImPR] wählen und [YES] einstellen� > Impulswiederholung ist aktiv� Ausgang 1 gibt jedesmal einen Zählimpuls, wenn der in [ImPS] eingestellte Wert erreicht ist�...
  • Seite 20: 9�4 Einstellungen Für Temperaturüberwachung

    Die LED 7 (→ 7 Bedien- und Anzeigeelemente) zeigt auch bei einem aktiven externen Reset den Zustand des Eingangs an� 9.4 Einstellungen für Temperaturüberwachung 9.4.1 Grenzwertüberwachung mit OUT2 konfigurieren ► [SEL2] wählen und [TEMP] einstellen� ► [OU2] wählen und Schaltfunktion einstellen� - [Hno] = Hysteresefunktion/Schließer - [Hnc] = Hysteresefunktion/Öffner - [Fno] = Fensterfunktion/Schließer...
  • Seite 21: 9�5�2 Standard-Anzeige Konfigurieren

    9.5.2 Standard-Anzeige konfigurieren ► [SELd] wählen und Standard-Messgröße festlegen� - [FLOW] = Display zeigt aktuellen Durchflusswert in der Standard- Maßeinheit - [TOTL] = Display zeigt aktuellen Zählerstand in Nm oder 1000 Nm - [TEMP] = Display zeigt aktuelle Medientemperatur in °C ►...
  • Seite 22: Durchfluss Beziehen

    9.5.6 Normtemperatur einstellen, auf die sich Mess- und Anzeigewerte für Durchfluss beziehen ► [rEF�T] wählen und gewünschte Normtemperatur einstellen� Einstellbereich: 0���25°C in Schritten von 1°C� 9.5.7 Schleichmengenunterdrückung einstellen ► [LFC] wählen und Grenzwert einstellen� Einstellbereich: 0,02���0,16 Nm³/h in Schritten von 0,02 Nm³/h� 9.6 Service-Funktionen 9.6.1 Min-/Maxwerte für Durchfluss ablesen ►...
  • Seite 23: 9�7 Einstellen Des Vorwahlzählers / Der Impulswertigkeit (Imps)

    9.7 Einstellen des Vorwahlzählers / der Impulswertigkeit (ImPS) Das Gerät verfügt über 7 Einstellbereiche: Anzeige Schrittweite Einstellbereich 0 �0 0 1 ��� 9 �9 9 9 0,001 Nm³ 0,001���9,999 Nm³ 1 0 �0 0 ��� 9 9 �9 9 0,01 Nm³ 10,00���99,99 Nm³...
  • Seite 24 ► [Set] drücken Die blinkende Ziffer wird erhöht, nach 9 folgt 0 und die nächste Ziffer und gedrückt links wird aktiv� halten 8 1� 7 3 [Set] dauerhaft gedrückt 8 1� 9 3 [Set] weiterhin gedrückt 8 1� 0 3 Wird Ziffer 1 auf diese Weise erhöht, wechselt die Anzeige in den nächst höheren Einstellbereich (nach 9 folgt 10;...
  • Seite 25: Betrieb

    10 Betrieb Einwandfreier Betrieb und Einhalten der Messgenauigkeit können nur gewährlei- stet werden, wenn die in den Technischen Daten angegebenen Umgebungsbe- dingungen eingehalten werden� Achten Sie besonders darauf, dass der maximale Druckbereich, der Messbereich und die zulässige Umgebungstemperatur nicht überschritten werden� Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsverzöge- rungszeit (ca�...
  • Seite 26: 10�3 Fehleranzeigen

    10.3 Fehleranzeigen [SC1] Kurzschluss in OUT1* [SC2] Kurzschluss in OUT2* [SC] Kurzschluss in beiden Ausgängen* [OL] Messwert > 120% des Messbereichsendwerts [UL] Messwert < -20 % des Messbereichsendwerts (Temperatur) [Err] Blinkend: Fehler im Messfühler oder Messwert > 130 % des Messbereichend- werts *Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluss andauert�...
  • Seite 27: Werkseinstellung

    11 Werkseinstellung Werkseinstellung Benutzer-Einstellung 3,00 2,92 ImPS 0,001 ImPR SP2 (FLOW) 6,00 rP2 (FLOW) 5,92 SP2 (TEMP) 24,0 rP2 (TEMP) 23,8 ASP (FLOW) 0,00 AEP (FLOW) 15,00 ASP (TEMP) AEP (TEMP) 60,0 DIn2 +EDG FOU1 FOU2 nm3h SELd FLOW SEL2 FLOW rEF.P 1013...
