DT TPC Anleitung Seite 3

P202
LED1 Spannungsanzeige
LED2
LED3
K1 Taster
K2 Taster
SW501 4 er DIP
JW401
J101
J102
J103
J104
SW501
SW401 Beschreibung
DIP1
(einstellen der Lautstärke zu
Telefon )
DIP2
(einstellen der Lautstärke zur
Außenstation )
DIP3
Einstellung Audio
DIP4
Hinweis :
DIP 1 und 2 können nicht gleichzeitig aktiv sein
DIP3 und 4 können nicht gleichzeitig aktiv sein

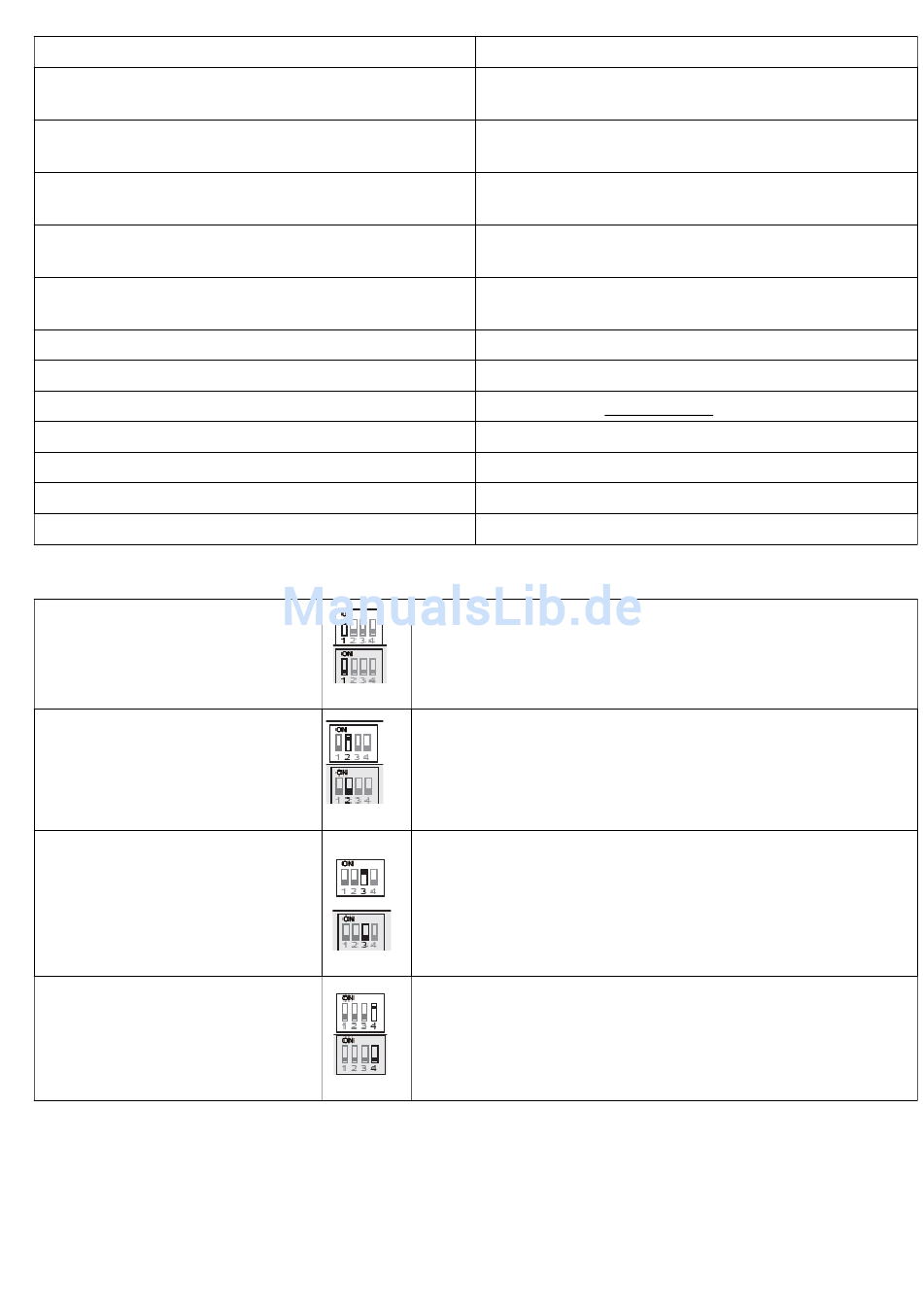

SW501 Einstellungen
EFH / "Villa „Modus
BUS Anschluss BUS Eingang / Ausgang
Normal an wenn aktiv
Blinken wenn Signal vorhanden
Normal an wenn Funktion Aktiv
blinkt wenn Telefon besetzt
Normal wenn arbeitet
blinkt wenn Testmodus
LED3 blinkt wenn betätigt Fehlersuchmodus aktiv
LED3 aus Modus aus
LED3 blinkt Testmodus aktiv
LED3 aus
Siehe unten (Lautstärke einstellen Türstation Tel Line )
RS485 Port für Update
Verbindung zur Telefonanlage
Verbindung zum Telefon
Wie J101
Wie J102
Dip Codes für MFH/EFH Modus // IP Adressen
Lautstärke doppelt so laut wie normal
Lautstärke Normal
Lautstärke doppelt so laut wie normal
Lautstärke Normal
Koppeln Telefon Network mit dem DT System
keine Kopplung
Koppeln PBX mit DT System (Nebenstellenanlage)
keine Kopplung
