Bedienung SolvisBen/Max SC-3 - Wichtiger Hinweis
1 Schalten der Heizpatrone
Gilt nur für SolvisLea 8,3 Premium: Abweichend von der
Bedienungsanleitung (BAL-SBSX-3-I) werden die Heizpatro-
nen nicht mehr über die Ausgänge A12 / A13 geschaltet,
sondern über den Modbus. Dementsprechend ist die Mög-
lichkeit zum Ein- und Ausschalten an anderer Stelle zu fin-
den.
1. In das Installateur-Menü wechseln.
2. Nacheinander „Ausgänge", „Modbus-Geräte" und „
Heizpatrone (WP)" wählen.
3. Den Status wie gewünscht ändern.

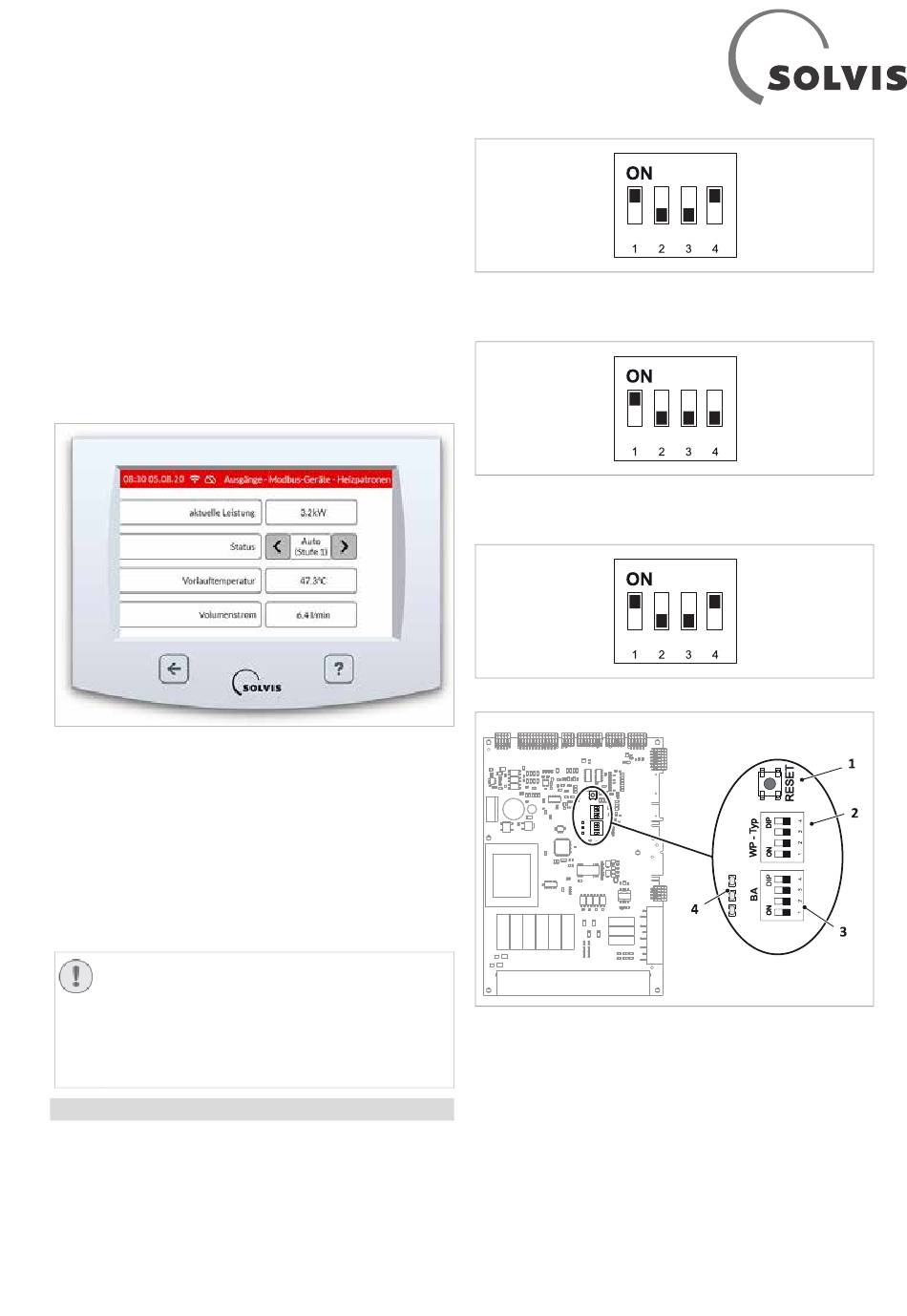

Abb. 1: Heizpatronen schalten
• „Auto": Die Heizpatrone(n) werden vom Regler automa-
tisch geschaltet, der Schaltzustand wird angezeigt.
• „Aus": Die Heizpatrone(n) sind ausgeschaltet.
• „Hand1": Heizpatrone Stufe 1 ist eingeschaltet.
• „Hand2": Heizpatrone Stufe 2 ist eingeschaltet.
• „Hand3": Beide Stufen der Heizpatrone sind aktiviert.
2 Einstellung der Schalter
ACHTUNG
Auf Spannungsfreiheit achten
Ansonsten können Schäden an der Elektronik auf-
treten.
• Schiebeschalter nur dann verändern, wenn die
Wärmepumpe spannungsfrei ist.
Schiebeschalter prüfen
Die Schiebeschalter befinden sich auf der IWS.
1. Prüfen, ob Schiebeschalter (WP-Typ) korrekt eingestellt
ist.
2. Bei Hybrid-Anlage (bivalent-alternativer Betrieb):
Abb. 2: Schiebeschalter WP-Typ bei Hybrid-Anlagen
3. Bei monoenergetischer Anlage:
Abb. 3: Schiebeschalter WP-Typ bei monoenergetischen Anlagen
4. Prüfen, ob Schiebeschalter (BA) korrekt eingestellt ist.
Abb. 4: Schiebeschalter BA
Abb. 5: IWS der SolvisLea Eco / SolvisLea 8,3 Premium
1 Reset-Taster
2 Schiebeschalter WP
3 Schiebeschalter BA
4 Leuchtdiodenreihe
