MOTION BLINDS CMD-03 Einrichtungsanleitung

Rohrmotor
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Quicklinks

Diese Anleitung herunterladen
M O T I O N B L I N D S M A N U A L
USER MANUAL
ES
NL
DE
ENG

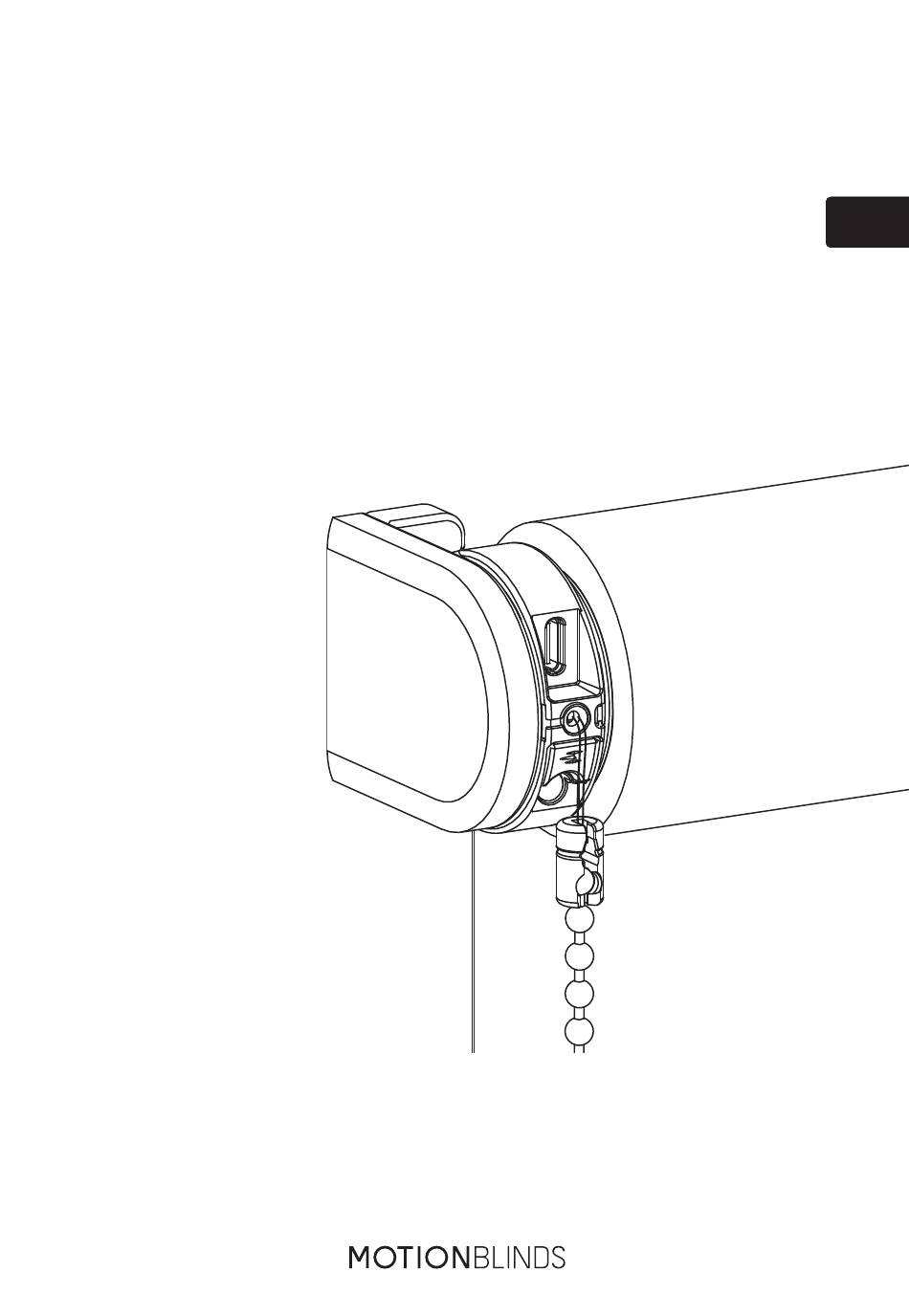

ROLLER BLIND
MOTOR CMD-03 / CM-03 / CM-05 / CM-45
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MOTION BLINDS CMD-03

Inhaltszusammenfassung für MOTION BLINDS CMD-03

  • Seite 1 M O T I O N B L I N D S M A N U A L USER MANUAL ROLLER BLIND MOTOR CMD-03 / CM-03 / CM-05 / CM-45...

  • Seite 29: Setup-Anleitung

    M O T I O N B L I N D S G E B R A U C H S A N W E I S U N G Setup-Anleitung ROLLO ROHRMOTOR CMD-03/ CM-03/ CM-05 / CM-45...

  • Seite 30: Betten, Kinderbetten Und Möbel

    ACHTUNG Lesen Sie die Gebrauchs- anweisung sorgfältig vor der Montage und Verwendung des Produkts. Montage kann durch Nicht-Profis gemacht sein. Nur für den Innenbereich. Der Hals eines Kindes kann in Kleine Kinder können durch Schnüre verwickelt werden. Schlingen Zugschnüren, Betten, Kinderbetten und Möbel Ketten, Gurten innen...

  • Seite 31: Wichtige Sicherheitshinweise

    Diese Bedienungshinweise sind auch auf der Installation deutlich sichtbar sein. Webseite verfügbar. Das Antriebsteil sollte kompatibel sein mit dem Der Antrieb sollte während der Reinigung, der Nenndrehmoment (CMD-03/CM-45 0.5N.m) Wartung sowie bei dem Ersetzen von Teilen von (CM-03 1.1N.m) (CM-05 2.0N.m) und der...

  • Seite 32: Fcc Hinweis Zu Elektronischen Emissionen

    Bei Betrieb müssen die folgenden zwei Bedingungen erfüllt sein: Hiermit erklärt Coulisse, dass der Funkgerätetyp Dieses Gerät darf keine schädigenden CMD-03/CM-03/CM-05/CM-45 die Richtlinie Interferenzen verursachen 2014/53/EU erfüllt. Der vollständige Text der EU- Dieses Gerät muss jede empfangene Konformitätserklärung ist im Internet unter folgender...
  • Seite 33 Tasten und Funktionen USB-C-Ladeanschluss LED (Batterie-/Reset-Anzeige) Taste für die Endposition Reset/Programm-Taste Zug-steuerung...

  • Seite 34: Ihr Rollo Montieren

    Ihr Rollo montieren Montageanweisungen bei der Montage des Rollos befolgen. Rollo-Motor aktivieren Zum Aktivieren des Rollo-Motors mit einem USB-C-Kabel an eine herkömmliche USB-C 5V-Stromversorgung anschließen. Beispielsweise an das Netzteil eines iPhones.

  • Seite 35: Rollo-Motor Einstellen

    MotionBlinds Bluetooth-App herunterladen MotionBlinds Bluetooth-App aus dem App Store herunterladen. App-Store Google Play MotionBlinds MotionBlinds Bluetooth-App Bluetooth-App herunterladen herunterladen rtube.nl/red1614 rtube.nl/red1615 Rollo-Motor einstellen MotionBlinds Bluetooth-App öffnen und auf das +-Zeichen tippen. Die App führt nun durch den Einstellungsprozess. Die Endpositionen des Rollos, oben und unten, sind voreingestellt. Diese können in der App geändert werden.

  • Seite 36: Ausblenden Des Motionblinds Setup-Codes

    Ausblenden des MotionBlinds Setup-Codes Schnurgewicht nach oben schieben und um eine Vierteldrehung drehen, um den MotionBlinds-Setup- Code im Schnurgewicht zu verstecken. M AC :2 30 3 M AC :2 30 3 Einstellungen Änderung der Rotationsrichtung: Ist die Position des Rollos in der App entgegengesetzt zu der des Rollos, ändert man die Rotationsrichtung, indem man innerhalb einer Sekunde zweimal die Taste Endposition drückt.

  • Seite 37: Mit Einer Fernbedienung Koppeln

    Mit einer Fernbedienung koppeln Kanal auf der Fernbedienung auswählen und die Programmiertaste am Motor betätigen, um den Programmiermodus zu aktivieren. Das Rollo beginnt mit einer stufenartigen Hoch-/Runterbewegung. CM-11 CM-12 CM-13 CM-15 CM-17 Kopplung Knopf Kopplung Kopplung Knopf Knopf Pairing-Taste an der Rückseite der Fernbedienung betätigen, um den Rollo-Motor mit dem gewählten Kanal zu koppeln.

  • Seite 38: Rollo-Motor Wiederaufladen

    Rollo-Motor wiederaufladen Zum Aufladen des Rollo-Motors über ein USB-C-Kabel an eine herkömmliche USB-C 5V-Stromversorgung anschließen.Beispielsweise an das Netzteil eines iPhones. LED blinkt rot während LED blinkt grün; LED leuchtet dauer- des Betriebs; Batterie wird haft grün; Batterie ist Batterie aufladen geladen vollständig geladen Verbindung zurücksetzen...

  • Seite 39: Rollo-Motor Auf Werkseinstellungen Zurücksetzen

    Rollo-Motor auf Werkseinstellungen zurücksetzen Durch Zurücksetzen des Rollo-Motors werden die Endpositionen des Rollo-Motors und dessen Kopplung mit Apps und Fernbedienungen gelöscht. Programmiertaste kurz drücken, um den Programmiermodus zu aktivieren. Das Rollo beginnt mit einer stufenartigen Hoch-/ Runterbewegung. Reset-/Programmiertaste mindestens 20 Sekunden lang gedrückt halten, um den Rollo-Motor zurückzusetzen.

  • Seite 41: Tasten Programmieren

    Tasten programmieren...

  • Seite 42: Endpositionen Einstellen

    Endpositionen einstellen Die Endpositionen lassen sich über die App, aber auch durch Betätigen der Endposition- Taste am Motor einstellen. Dazu am Schnurzug ziehen und gezogen halten, bis das Rollo die unterste Position erreicht hat. Wenn das Rollo sich in die entgegengesetzte Richtung bewegt, Schnurzug loslassen, dann erneut ziehen und halten.

  • Seite 43: Rollo In Die Oberste Position Bringen

    Rollo in die oberste Position bringen Am Schnurzug ziehen und gezogen halten, bis das Rollo die oberste Position erreicht hat. Wenn das Rollo sich in die entgegengesetzte Richtung bewegt, Schnurzug loslassen, dann erneut ziehen und halten. Wiederholen, bis die gewünschte oberste Position erreicht ist. Speichern der obersten Position Wenn sich das Rollo in der obersten Position befindet, Taste gedrückt halten, bis das Rollo hoch- und runterfährt, um die gewünschte obersten Position zu speichern.

  • Seite 44: Löschen Der (Untersten/Obersten) Position

    Endpositionen ändern Zum Ändern einer der Endpositionen muss das Rollo in die zu ändernde Endposition gebracht werden. Am Schnurzug ziehen und warten, bis das Rollo die zu ändernde Endposition erreicht hat. Löschen der (untersten/obersten) Position Programmiertaste für die Endposition 3 Sekunden lang gedrückt halten, um die (unterste/ oberste) Position zu löschen.

  • Seite 45: Rollo In Die Neue (Unterste) Position Bringen

    Rollo in die neue (unterste) Position bringen Am Schnurzug ziehen und gezogen halten, bis das Rollo die unterste Position erreicht hat. Wenn das Rollo sich in die entgegengesetzte Richtung bewegt, Schnurzug loslassen, dann erneut ziehen und halten. Wiederholen, bis die gewünschte unterste Position erreicht ist. Speichern der (untersten) Position Wenn sich Ihr Rollo in der untersten Position befindet, Taste gedrückt halten, bis das Rollo hoch- und runterfährt, um die gewünschte unterste Position zu speichern.

  • Seite 46: Speichern Der Bevorzugten Position

    Speichern der bevorzugten Position Wenn keine bevorzugte Position eingestellt ist, Rollo zunächst in die bevorzugte Position bringen. Wenn sich das Rollo in der bevorzugten Position befindet, Schnurzug gezogen halten, bis das Rollo eine stufenartige Hoch-/Runterbewegung macht (ca. 7 Sekunden). Bevorzugte Position des Rollos überprüfen Wenn sich das Rollo nicht in der bevorzugten Position befindet, Schnurzug 5 Sekunden lang gezogen halten und das Rollo fährt in die bevorzugte Position.

  • Seite 47: Speichern Der Neuen Bevorzugten Position

    Speichern der neuen bevorzugten Position Um die bisherige bevorzugte Position zu löschen, Rollo zunächst in die aktuelle bevorzugte Position bringen. (Schritt 10) Schnurzug so lange gezogen halten, bis das Rollo die stufenartige Hoch-/Runterbewegung einmal ausführt (ungefähr 7 Sekunden). Die bisherige bevorzugte Position wurde gelöscht. Schritt 9 befolgen, um die neue bevorzugte Position einzustellen.

  • Seite 49: Programmieren Der Fernbedienung

    Programmieren der Fernbedienung...

  • Seite 50: Überprüfen Der Rotationsrichtung

    Mit einer Fernbedienung koppeln Alle MotionBlinds-Fernbedienungen können mit dem Rollo-Motor verbunden werden. Kanal auf der Fernbedienung auswählen und die Programmiertaste am Motor betätigen, um den Programmiermodus zu aktivieren. Das Rollo beginnt mit einer stufenartigen Hoch-/Runterbewegung. CM-11 CM-12 CM-13 CM-15 CM-17 Pairing- Taste Pairing-...

  • Seite 51: Einstellen Der Untersten Position

    Einstellen der untersten Position Runter-Taste drücken und gedrückt halten, bis das Rollo die gewünschte unterste Position erreicht hat. WARNUNG: Risiko der Beschädigung. Rollo langsam in die unterste Position bringen. Runter Speichern der untersten Position Mitte- und Hoch-Taste gleichzeitig gedrückt halten, bis das Rollo die stufenartige Bewegung unterbricht und erneut beginnt.

  • Seite 52: Einstellen Der Obersten Position

    Einstellen der obersten Position Hoch-Taste drücken und gedrückt halten, bis das Rollo die gewünschte oberste Position erreicht. WARNUNG: Risiko der Beschädigung. Rollo langsam in die oberste Position bringen. Hoch Speichern der obersten Position Mitte- und Runter-Taste gleichzeitig gedrückt halten, bis das Rollo die stufenartige Bewegung unterbricht und wieder beginnt.

  • Seite 53: Einstellen Der Bevorzugten Position (Optional)

    Einstellen der bevorzugten Position (optional) Rollo in die gewünschte bevorzugte Position bewegen. Mitte-Taste gedrückt halten, um diese bevorzugte Position zu speichern. Die stufenartige Bewegung des Rollos hört auf und signalisiert, dass die bevorzugte Position gespeichert wurde. Mitte Programmiermodus deaktivieren Programmiertaste kurz drücken, um den Programmiermodus zu deaktivieren. Das Rollo beendet die stufenartige Bewegung und ist betriebsbereit.

  • Seite 54: Deaktivieren Der Direktsteuerung Auf Der Fernbedienung

    Deaktivieren der Direktsteuerung auf der Fernbedienung Durch Drücken der Hoch- oder Runter-Taste auf der Fernbedienung fährt das Rollo direkt in seine Endpositionen (Direktsteuerung). Damit das Rollo kleinere, stufenartige Bewegungen mittels der Hoch-/ Runter-Taste macht, kann die Direktsteuerung deaktiviert werden. Nun fährt das Rollo nur noch direkt in seine Endpositionen, wenn die Hoch- oder Runter-Taste länger als zwei Sekunden gedrückt wird.

  • Seite 56: Aktivieren/Deaktivieren Des Motors (Transportmodus)

    Aktivieren/Deaktivieren des Motors (Transportmodus) Um eine Beschädigung des Rollos zu vermeiden, verfügt der Motor über einen Transportmodus, der sicherstellt, dass das Rollo nicht vor der Montage in Betrieb genommen wird. Programmiertaste gedrückt halten und zweimal am Schnurzug ziehen, um den Motor zu aktivieren oder zu deaktivieren.
  • Seite 85 M O T I O N B L I N D S H A N D L E I D I N G installatiehandleiding ROLGORDIJN MOTOR CMD-03 / CM-03 / CM-05 / CM-45...

  • Seite 141: Instrukcja Obsługi

    I N S T R U K C J A M O T I O N B L I N D S INSTRUKCJA OBSŁUGI ROLETA SILNIK CMD-03 / CM-03 / CM-05 / CM-45...

  • Seite 169: Manual Do Usuário

    M O T I O N B L I N D S M A N U A L MANUAL DO USUÁRIO ROLLER MOTOR CMD-03 / CM-03 / CM-05 / CM-45...
  • Seite 197 M O T I O N B L I N D S 说 明 手 册 使用手册 卷帘 卷帘 CMD-03 / CM-03 / CM-05 / CM-45...
  • Seite 201 按钮和功能 USB-C 充电接口 LED 指示灯 （电池/复位指示灯） 端点按钮 重置/编程按钮 拉绳控制...
  • Seite 209 按钮编程...
  • Seite 217 遥控器编程...
  • Seite 225 motionblinds.com...

Diese Anleitung auch für:

Cm-03Cm-05Cm-45
