8-3

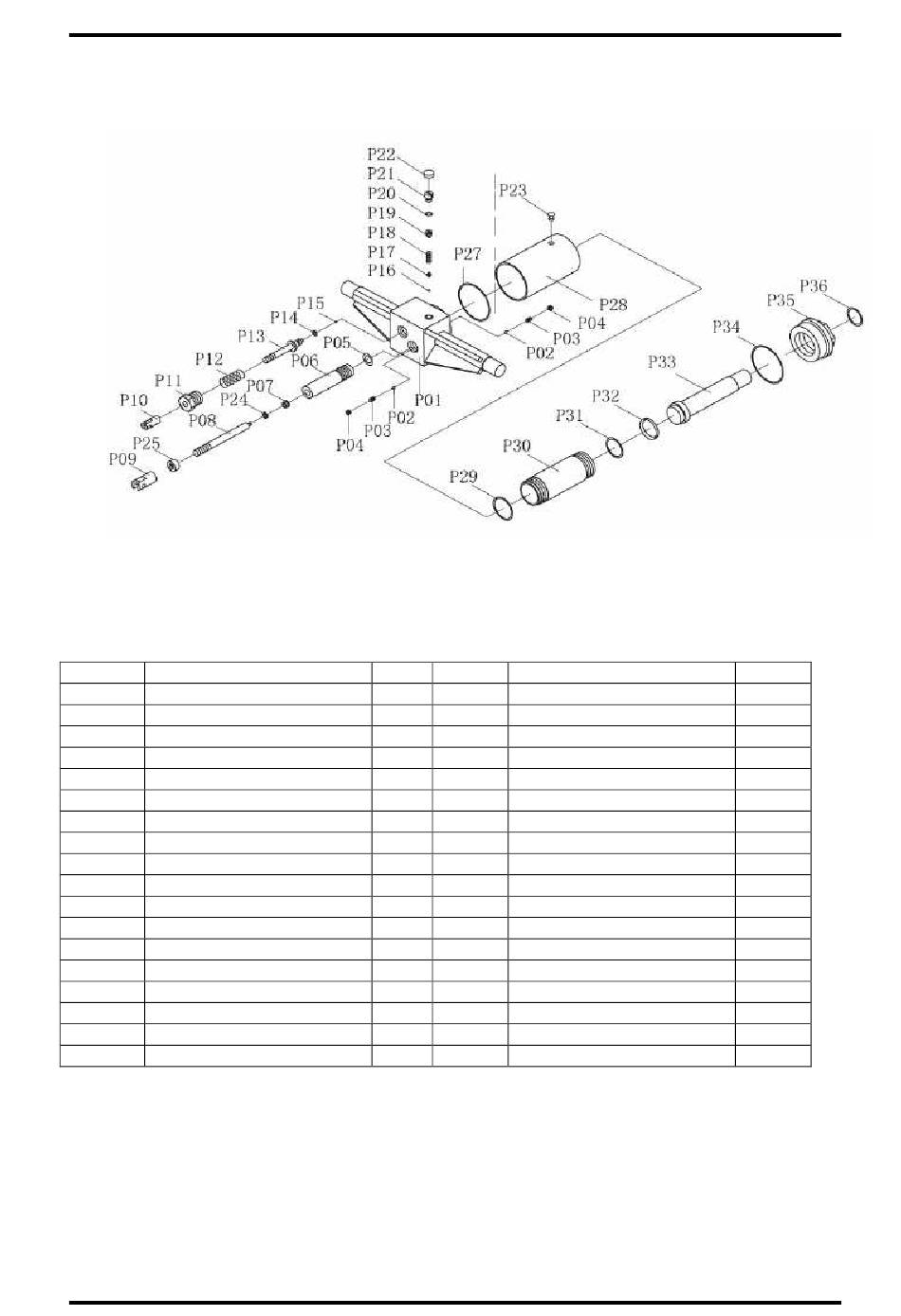

ZEICHNUNG PUMPE

8-4

TEILELISTE PUMPE

NR BEZEICHNUNG
P01 Grundkörper
P02 Stahlkugel
P03 Feder
P04 Schraube
P05 Nylonring
P06 Regelstecker
P07 Dichtungsring
P08 Pumpenkolben
P09 Verbindungsmutter
P10 Verbindungsmutter
P11 Schraube
P12 Feder
P13 Entlastungsventil
P14 O-Ring
P15 Stahlkugel
P16 Stahlkugel
P17 Kugelbecher
P18 Feder
24359 – Motorrad-Montagerampe DMR 1000H
STK
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SEITE 9 VON 10
NR BEZEICHNUNG
P19 Schraube
P20 O-Ring
P21 Schraube
P22 Schraubenkappe
P23 O-Ring
P24 Mutter
P25 Ring
P26 Entlüftungsventil
P27 Nylonring
P28 Behälter
P29 Nylonring
P30 Zylinder
P31 O-Ring
P32 Nylonring
P33 Kolbenstange
P34 Nylonring
P35 Obere Mutter
P36 O-Ring
STK
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
