Inhaltszusammenfassung für Dakon DOR 12

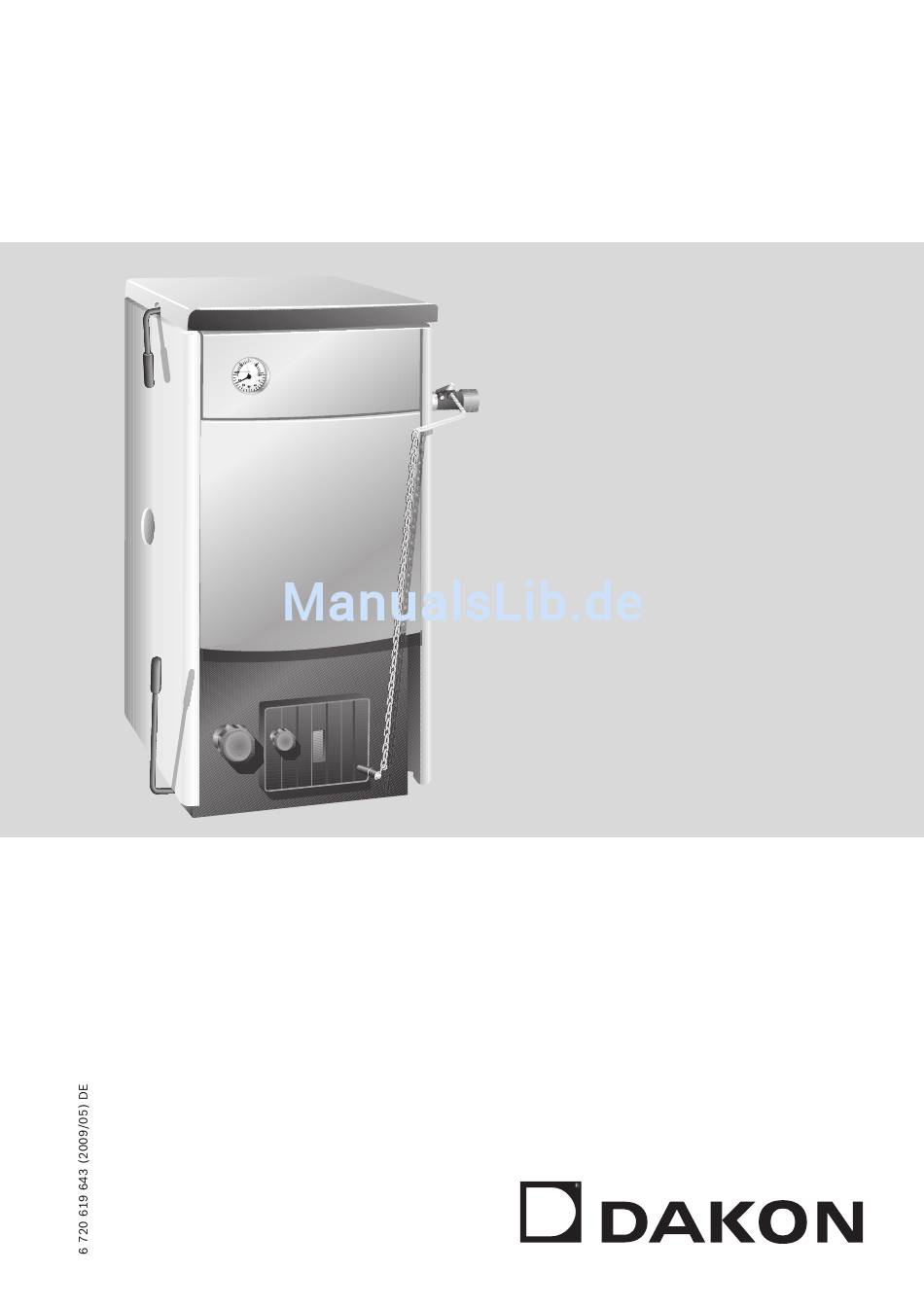

- Seite 1 Montage-, Bedienungs- und Wartungsanleitung Festbrennstoff-Heizkessel DOR/DOR D/DOR-WT/DOR D-WT DOR 12 DOR 12-WT DOR 16 DOR 16-WT DOR 20 DOR 20-WT DOR 24 DOR 24-WT DOR 25 Max DOR 25 Max-WT DOR 32 DOR 32-WT DOR 32D DOR 32D-WT DOR 45D...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..3 Heizungsanlage bedienen (für den Betreiber) . 19 Symbolerklärung ....3 Funktion der einzelnen Bauelemente . . . 19 Sicherheit . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheit Warnhinweise 1.2.1 Zu dieser Anleitung Die vorliegende Anleitung enthält wichtige Informatio- Warnhinweise im Text werden mit einem nen zur sicheren und sachgerechten Montage, Inbetrieb- grau hinterlegten Warndreieck gekennzeich- nahme, Bedienung und Wartung des Heizkessels. net und umrandet. -
Seite 4: Beachten Sie Diese Hinweise - Für Den Heizungsfachmann
B Bei Explosionsgefahr, Feuer, Verbren- nungsgasen oder Dämpfen setzen Sie Verwenden Sie nur Originalteile von Dakon. den Heizkessel außer Betrieb. Für Schäden, die durch nicht von Dakon ge- lieferte Ersatzteile entstehen, kann Dakon WARNUNG: Verletzungsgefahr/Anlagen- keine Haftung übernehmen. schaden durch unsachgemäße Anwendung. -
Seite 5: Mindestabstände Und Entflammbarkeit Von
Symbolerklärung und Sicherheitshinweise 1.2.5 Mindestabstände und Entflammbarkeit von Baustoffen B Landesspezifisch können andere Mindestabstände als die nachfolgend genannten gelten – bitte Ihren Heizungsfachmann oder Schornsteinfeger fragen. B Der Mindestabstand des Heizkessels und des Abgas- rohrs zu schlecht und durchschnittlich brennbaren Stoffen muss mindestens 100 mm betragen. -
Seite 6: Produktbeschreibung

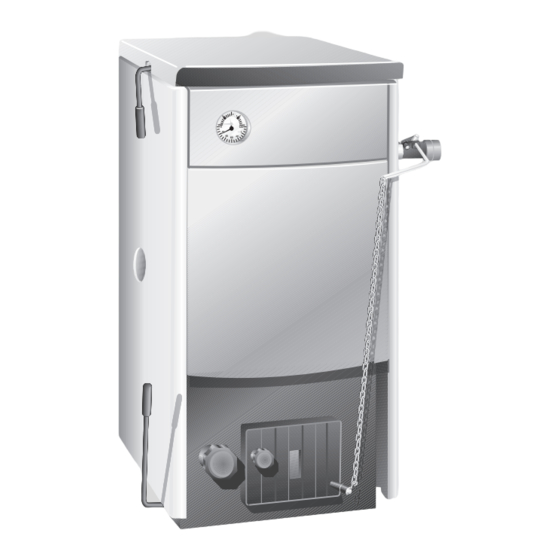

Produktbeschreibung Produktbeschreibung Der Heizkessel besteht aus: • Feuerungsregler • Primärluftklappe • Aschetür • Rüttelrosthebel • Füllklappenhebel • Thermo-/Manometer Über den Feuerungsregler wird die gewünschte Tempe- ratur des Kesselwassers eingestellt und auf diesen Maxi- malwert begrenzt. Mit der Primärluftklappe (verbunden mit dem Feuer- ungsregler) wird die Luftzufuhr geregelt. -
Seite 7: Technische Daten
Technische Daten Technische Daten Bild 3 Anschlüsse und Abmessungen Anschlüsse (Bemaßungen siehe folgende Tabellen): = Vorlauf Heizkessel = Rücklauf Heizkessel = Entleerung (Anschluss für KFE-Hahn) = Messstelle thermische Ablaufsicherung VL-SWT = Vorlauf Sicherheitswärmetauscher RL-SWT = Rücklauf Sicherheitswärmetauscherds Kesselgröße 25 Max 32 Höhe A 1040 1060... -
Seite 8: Diagramm Des Hydraulischen Widerstands
Technische Daten Kesselgröße Wärmeleistung (Minimal-/Nennwert) 7/13,5 6/16 6/20 7/24 8/27 9/32 9/28 18/45 Nennleistung für vorgesehenen Brenn- 78/82 74/78 75/82 76/82 stoff Heizkesselklasse entsprechend EN 303-5-2 Vorgesehener Brennstoff Braunkohle (Nuss 1) Holz Brennstoffverbrauch pro Stunde kg/h 10,0 11,2 12,9 13,8 Ersatzbrennstoff A, B, C, D, E, F B, C, D, E, F... -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang B Verpackung bei der Anlieferung auf Unversehrtheit Bauteil Stück prüfen. Aschekasten B Lieferung auf Vollständigkeit prüfen. Reinigungsschaber Feuerungsregler Konus für Feuerungsregler Abdeckmanschette für Feuerungs- regler 6–8 Hebel mit Kette für Feuerungsreg- Schrauben, Muttern, U-Scheiben für Flansche Blindstopfen G 1/2" Flansch G 1 1/2"... -
Seite 10: Heizkessel Transportieren Und Aufstellen
Heizkessel transportieren und aufstellen Heizkessel transportieren und aufstellen In diesem Kapitel wird beschrieben, wie Sie den Heizkes- Maß Minimaler Wandabstand sel sicher transportieren und aufstellen. 1000 B Heizkessel möglichst auf der Palette verpackt zum Aufstellort transportieren. HINWEIS: Anlagenschaden durch Frost. Tab. -
Seite 11: Rüttelrosthebel Montieren
Heizkessel transportieren und aufstellen B Luftklappe durch die Einstellschraube so einstellen, dass die Minimalöffnung bei lockerer Kette 5 mm beträgt. Bild 9 Feuerungsregler bei Typ 32D montieren Hebestange (mit Innen- und Außenring) Sechskantstange Bild 8 Kette an der Luftklappe befestigen Konus Einstellschraube Rüttelrosthebel montieren... -
Seite 12: Heizkessel Installieren
Heizkessel installieren Heizkessel installieren In diesem Kapitel wird Ihnen erklärt, wie Sie den Heiz- B Den Abgasanschluss mit einer Revisionsöffnung zur kessel installieren. Im Einzelnen sind dies: Reinigung installieren. B Das Abgasrohr am Heizkessel mit einem 5 mm-Niet • Abgasanschluss herstellen oder einer Schraube in den vorhandenen Bohrungen •... -
Seite 13: Zuluftanschluss Herstellen
Heizkessel installieren Die Daten in Tabelle 7 sind nur Richtwerte. Der Zug hängt vom Durchmesser, der Höhe, Unebenheit der Kaminoberfläche und der Temperaturdifferenz zwischen Verbren- nungsprodukten und Außenluft ab. Wir emp- fehlen die Verwendung eines Kamins mit Einsatz. B Lassen Sie eine genaue Berechnung des Kamins durch einen Heizungsfachmann oder den Schornsteinfeger durchführen. -
Seite 14: Heizungsanlage Befüllen Und Dichtheit Prüfen
Heizkessel installieren B Heizwasserseitige Misch- und Sperrventile öffnen. B Schlauch am Wasserhahn anschließen. Mit Wasser gefüllten Schlauch auf die Schlauchtülle des KFE- Hahns aufstecken, mit Schlauchschelle sichern und KFE-Hahn öffnen. B Kappe des automatischen Entlüfters eine Umdrehung aufdrehen, damit die Luft entweichen kann. B Heizungsanlage langsam befüllen. -
Seite 15: Heizungsanlage In Betrieb Nehmen
Heizungsanlage in Betrieb nehmen Heizungsanlage in Betrieb nehmen Vorstellrost demontieren und Scha- Dieses Kapitel beschreibt die Inbetriebnahme. mottsteine einlegen B Restliches Zubehör aus dem Aschenkasten entneh- men. Legen Sie die Schamottsteine entsprechend der Abbil- dungen in den Heizkessel ein. Dazu müssen Sie den Vor- Betriebsdruck herstellen stellrost demontieren. - Seite 16 Heizungsanlage in Betrieb nehmen Typen 20, 24 Typen 25 Max, 32 B Vorstellrost nach oben aus der Aufhängung heben und B Vorstellrost nach oben aus der Aufhängung heben und durch die Füllklappe oder die Aschentür herausneh- durch die Füllklappe oder die Aschentür herausneh- men.
- Seite 17 Heizungsanlage in Betrieb nehmen Typ 32D B Vorstellrost nach oben aus der Aufhängung heben und B Schamottsteine wie im Bild gezeigt anordnen. durch die Füllklappe oder die Aschentür herausneh- B Vorstellrost in die Aufhängung einhängen. men. Bild 18 Schamottsteine einlegen beiTyp 32D Sekundärluftkanäle 6 720 619 643 (2009/05)
-
Seite 18: Abgasrohr-Reduzierklappe Einstellen
Heizungsanlage in Betrieb nehmen Abgasrohr-Reduzierklappe einstellen Feuerungsregler einstellen Die Abgasrohr-Reduzierklappe muss abhängig von der B Feuerungsregler auf 85 °C einstellen. Abgasanlage und vom Brennstoff eingestellt werden. In B Heizkessel anheizen ( Kapitel 8.2, Seite 21). der offenen Stellung (Hebel längs zum Abgasrohr), wer- B Spannung der Kette durch die Stellung des Hebels den höhere Abgastemperaturen, aber ein schlechterer (oder durch Kürzen der Kette) so nachjustieren, dass... -
Seite 19: Heizungsanlage Bedienen (Für Den Betreiber)
Heizungsanlage bedienen (für den Betreiber) Heizungsanlage bedienen (für den Betreiber) GEFAHR: Lebensgefahr durch Nichtbeach- ten der Sicherheitshinweise B Lesen und beachten Sie die Sicherheits- hinweise im Kapitel 1.2. Funktion der einzelnen Bauelemente 8.1.1 Anheizklappe Die Anheizklappe wird zum Anheizen eines kalten Heiz- Im normalen Betrieb (Anheizklappe waagerecht) kessels in die schräge Stellung gebracht. -
Seite 20: Primär-, Sekundär- Und Tertiärluft
Heizungsanlage bedienen (für den Betreiber) 8.1.2 Primär-, Sekundär- und Tertiärluft 8.1.3 Primärluftklappe Primär- und Sekundärluft werden durch die verstellbare Der Feuerungsregler verstellt über die Kette die Öffnung Luftklappe in der Aschetür angesaugt. Beim Typ 32D der Luftklappe. Je wärmer der Heizkessel wird, desto wird die Primärluft von oben durch die Öffnung in der mehr wird die Luftklappe geschlossen, damit die einge- Fülltür geleitet. -
Seite 21: Tertiärluftöffnungen
Heizungsanlage bedienen (für den Betreiber) Anheizen 8.1.4 Tertiärluftöffnungen Die Qualität der Verbrennung hängt von der richtigen GEFAHR: Lebensgefahr durch Vergiftung Einstellung der Tertiärluftmenge im Brennraum ab. Die oder Explosion. Menge lässt sich durch Öffnen und Schließen der Klap- Beim Verbrennen von Müll, Kunststoffen pen entsprechend dem eingesetzten Brennstoff einstel- oder Flüssigkeiten können giftige Abgase len. -
Seite 22: Brennstoff Nachlegen
Heizungsanlage bedienen (für den Betreiber) Anheizen: Nach ca. 10 – 15 min. (wenn das Feuer brennt): B Anheizklappe öffnen (waagerechte Position), um den B Aschetür schließen. Zug des Heizkessels zu erhöhen. Hierzu den Klappen- B Feuerungsregler auf die gewünschte Maximaltempe- hebel nach hinten drücken. -
Seite 23: Das Feuer Schüren
Heizungsanlage bedienen (für den Betreiber) B Die Füllklappe erst danach ganz öffnen und den B Am Ende den Hebel in die Betriebsstellung (senk- Brennstoff-Vorratsraum vollständig (maximal bis zur recht) bringen. Unterkante der Prallplatte) befüllen. Bild 31 Rüttelrosthebel in Betriebsstellung Bild 30 Maximale Füllhöhe Bei der Verwendung von Holz sehr vorsichtig Prallplatte schüren, Holzasche fällt sehr leicht. -
Seite 24: Asche Aus Dem Heizkessel Entfernen
Heizungsanlage bedienen (für den Betreiber) B Vorstellrost wieder in die Ausgangsstellung bringen. B Reinigungsdeckel mit dem Schürhaken entfernen, damit gelöste Verbrennungsrückstände in den Asche- kasten fallen. Sehr starkes Schüren kann auf Grund von B Wenn sich der Reinigungsdeckel nicht abheben lässt, übermäßiger Erzeugung von Verbrennungs- ist der Ascheraum mit Teer überzogen. -
Seite 25: Turbolatorblech Verwenden (Nur Typen 16, 32)
Heizungsanlage bedienen (für den Betreiber) B Vorstellrost mit dem Aschemesser reinigen. mind. mind. wöchent- 1/4- Reinigungsarbeiten lich jährlich Reinigungsdeckel mit Schürhaken entfernen, damit grober Schmutz in den Aschekasten fällt Heizflächen, Brennraum und Brennstoff-Vorratsraum mit Reini- gungsschaber reinigen Vorstellrost mit dem Aschemesser reinigen (sonst schlechte Verbren- nung durch reduzierte Sauerstoff- zufuhr) -
Seite 26: Hinweise Zur Explosionsklappe (Nur Typen 25 Max Und 32)
Heizungsanlage bedienen (für den Betreiber) Hinweise zur Explosionsklappe (nur B Die Füllklappe vorsichtig öffnen, damit Ihnen keine Flammen entgegen schlagen. Typen 25 Max und 32) B Feuer mit Wasser löschen. Diese Heizkessel-Typen sind zum Schutz vor möglichen Explosionen von Heizgasen im Brennstoff-Vorratsraum 8.10 Kondensation und Teerbildung ver- beim Erlöschen des Feuers mit einer Explosionsklappe meiden... -
Seite 27: Heizkessel Inspizieren Und Warten
Heizkessel inspizieren und warten Heizkessel inspizieren und warten Warum ist eine regelmäßige Wartung Wenn der Manometerzeiger unterhalb des roten Zeigers steht, ist der Betriebsdruck zu gering. Sie müssen Was- wichtig? ser nachfüllen. Aus den folgenden Gründen müssen Heizungsanlagen regelmäßig gewartet werden: HINWEIS: Anlagenschaden durch häufiges •... -
Seite 28: Abgasmessung Durchführen
Heizkessel inspizieren und warten Abgasmessung durchführen Benutzen Sie ein elektronisches Abgasmessgerät zur Messung von Abgastemperatur, CO - und CO-Gehalt. Das Gerät sollte einen CO-Sensor besitzen, der eine Empfindlichkeit von mindestens 10 000 ppm besitzt. Wenn die Abgastemperatur höher ist als in den Techni- schen Daten angegeben, ist eine erneute Reinigung erforderlich. -
Seite 29: Inspektions- Und Wartungsprotokolle
Heizkessel inspizieren und warten Inspektions- und Wartungsprotokolle Die Inspektions- und Wartungsprotokolle dienen auch als Kopiervorlage. B Durchgeführte Inspektionsarbeiten unterschreiben und Datum eintragen. Inspektions- und bedarfsabhängige War- tungsarbeiten Seite Datum: ______ Datum: ______ Datum: ______ Allgemeinen Zustand der Heizungsanlage prüfen Sicht- und Funktionskontrolle der Hei- zungsanlage durchführen Brennstoff und Wasser führende Anlagen- teile prüfen auf:... - Seite 30 Heizkessel inspizieren und warten Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstem- Firmenstem- Firmenstem- Firmenstem- Firmenstem- Firmenstem- Firmenstem- pel/ Unter- pel/ Unter- pel/ Unter- pel/ Unter- pel/ Unter- pel/ Unter- pel/ Unter- schrift schrift schrift schrift...
-
Seite 31: Störungen Beheben
Störungen beheben Störungen beheben Falls eine Störung vorliegt, versuchen Sie diese zu behe- ben oder benachrichtigen Sie Ihren Heizungsfachmann. Als Anlagenbetreiber dürfen Sie nur Reparaturen ausfüh- ren, die in einfachem Austausch von Teilen der Roste, der Schamottsteine und des Abdichtungsbandes beste- hen. -
Seite 32: Index
Index Index ........................Abdeckplatte Originalteile ............. Abgasanschluss ........Abgasrohr-Reduzierklappe ........Abgastemperatur prüfen ........... Primärluftklappe ............Anheizklappe ............Anschlüsse ............ Asche entfernen ........................Aschemesser Reinigung ......................Aschentür Reinigungsdeckel ......................Aufstellraum Reinigungsintervalle ....................Außerbetriebnahme Reinigungsschaber ..........Rüttelrosthebel .......... - Seite 33 Notizen 6 720 619 643 (2009/05)
- Seite 34 Notizen 6 720 619 643 (2009/05)
- Seite 35 Notizen 6 720 619 643 (2009/05)
- Seite 36 Bosch Termotechnika s.r.o. Pod Vi¹òovkou 1661/35 CZ-14000 Praha www.dakon.cz...
