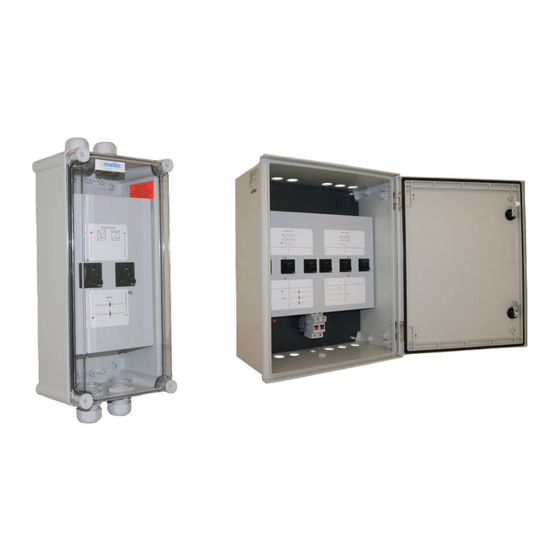

- Seite 1 GmbH & Co. KG INSTALLATIONSANLEITUNG Batterie-Absicherung "BAT BREAKER" Seite -1- von -20- 15_04_17_Installationsanleitung BAT BREAKER_10011160_DE_V1.0...
-
Seite 2: Inhaltsverzeichnis
BAT BREAKER -BIG- ......................11 Wartung ..............................12 Lagerung ..............................12 Entsorgung ............................12 Technische Daten ..........................13 Auslösecharakteristik ........................13 Technische Daten BAT BREAKER -SLIM- Standardversionen ..........14 Technische Daten BAT BREAKER -BIG- Standardversionen ........... 17 Seite -2- von -20- 15_04_17_Installationsanleitung BAT BREAKER_10011160_DE_V1.0... -
Seite 3: Verwendung Und Sicherheitshinweis
GmbH & Co. KG Verwendung und Sicherheitshinweis Die Batterieabsicherung vom Typ "BAT BREAKER" ist dazu geeignet, stationäre oder mobile Batteriespeicher verschiedenster Technologien (Blei, Lithium…) vor Überstrom und Kurzschluss zu schützen. Die Spannungsgrenzen für den Gleichstrombetrieb sind hierbei 75V DC für die Systemspannung. Der maximal auftretende Kurzschlussstrom darf 10kA nicht überschreiten. -
Seite 4: Lieferumfang
GmbH & Co. KG Lieferumfang 2.1 BAT BREAKER -SLIM- Position Anzahl Bezeichnung BAT BREAKER -SLIM- Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 9 – 17mm) Druckausgleichselement M12 Würgenippel geschlossen M32 x 1,5 Gegenmutter M32 Gegenmutter M12 Dichtungsgummi für Würgenippel M32... -
Seite 5: Bat Breaker -Big
GmbH & Co. KG 2.2 BAT BREAKER -BIG- Position Anzahl Bezeichnung BAT BREAKER -BIG- Schaltschrankschlüssel-Doppelbart Wandhalterungen Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 9 – 17mm) Druckausgleichselement M12 Würgenippel geschlossen M32 x 1,5 Gegenmutter M32 Gegenmutter M12 Dichtungsgummi für Würgenippel M32 Seite -5- von -20- 15_04_17_Installationsanleitung BAT BREAKER_10011160_DE_V1.0... -
Seite 6: Elektrischer Anschluss
GmbH & Co. KG Elektrischer Anschluss 3.1 BAT BREAKER -SLIM- Charger/Inverter 1 x Batterielader Klemmbereich 16 - 120mm Cu-feindrähtig (mit- oder ohne Aderendhülse) Anzugsdrehmoment: 22Nm maximal ZWEI Parallelstränge auf identische Leitungslängen Battery pro Reihenstrang achten! Seite -6- von -20-... -
Seite 7: Bat Breaker -Big
GmbH & Co. KG 3.2 BAT BREAKER -BIG- max. 3 x Batterielader Nr. 1 Nr. 2 Nr. 3 Charger/Inverter Charger/Inverter Charger/Inverter Klemmbereich 16 - 120mm Cu-feindrähtig (mit- oder ohne Aderendhülse) Anzugsdrehmoment: 22Nm maximal DREI Battery Parallelstränge auf identische Leitungslängen... -
Seite 8: Montage Bat Breaker
4.1 Anforderungen an den Montageort GEFAHR Lebensgefahr durch Feuer und Explosion BAT BREAKER nicht auf brennbaren Baustoffen montieren! ● BAT BREAKER nicht in Bereichen montieren, in denen sich ● leicht entflammbare Baustoffe befinden! BAT BREAKER nicht in explosionsgefährdeten Bereichen ●... - Seite 9 GmbH & Co. KG Untergrund besteht aus festem Material Untergrund eignet sich für Gewicht und Abmessungen Montageort ist jederzeit zugänglich Klimatische Bedingungen sind eingehalten (s. technische Daten) Montageort ist keiner direkten Sonneneinstrahlung und keiner direkten Bewitterung ausgesetzt Montageort ist vor Spritzwasser geschützt...
-
Seite 10: Mindestabstände/Abmessungen/Befestigung
GmbH & Co. KG 4.2 Mindestabstände/Abmessungen/Befestigung 4.2.1 BAT BREAKER -SLIM- Befestigung verschiedene Positionen möglich! 188mm 200mm 800mm 200mm 130mm Wählen Sie je nach Untergrund eine passende Befestigungsart, z.B. mittels 4 x Spreizdübel S8 und 4 x Spanplatten/Holzschraube Ø5.5 Seite -10- von -20- 15_04_17_Installationsanleitung BAT BREAKER_10011160_DE_V1.0... -
Seite 11: Bat Breaker -Big
GmbH & Co. KG 4.2.2 BAT BREAKER -BIG- Befestigung verschiedene Positionen möglich! 400mm 200mm 200mm 1.000mm 200mm Wählen Sie je nach Untergrund eine passende Befestigungsart, z.B. mittels 4 x Spreizdübel S8 und 4 x Spanplatten/Holzschraube Ø5.5 Seite -11- von -20-... -
Seite 12: Wartung
GmbH & Co. KG Wartung Sie sollten die Batterieabsicherung BAT BREAKER regelmäßig auf Funktion und Sicherheit überprüfen. Nach BGV A3 §5 sind z.B. elektrische Anlagen und ortsfeste elektrische Betriebsmittel in „Betriebsstätten, Räumen und Anlagen besonderer Art“ (DIN VDE 0100-712 für PV-Anlagen) EINMAL im Jahr durch eine Elektrofachkraft zu überprüfen! -
Seite 13: Technische Daten
GmbH & Co. KG Technische Daten 8.1 Auslösecharakteristik Beispiel: BAT BREAKER -SLIM 200- Fehlerstrom von 1000A (= 500% von Nennstrom 200A) Auslösezeit zwischen 2s und 10s Seite -13- von -20- 15_04_17_Installationsanleitung BAT BREAKER_10011160_DE_V1.0... -
Seite 14: Technische Daten Bat Breaker -Slim- Standardversionen
GmbH & Co. KG 8.2 Technische Daten BAT BREAKER -SLIM- Standardversionen Artikel-Nr. 10011138 Bezeichnung BAT-BREAKER -SLIM 150- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 150A Dauerbetriebsstrom 120A max. Betriebsstrom für 30 Minuten 135A Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max. - Seite 15 GmbH & Co. KG Artikel-Nr. 10011033 Bezeichnung BAT-BREAKER -SLIM 200- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 200A Dauerbetriebsstrom 160A max. Betriebsstrom für 30 Minuten 180A Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max. Kurzschlussstrom 10kA Anschlüsse (Schienenklemmen)
- Seite 16 GmbH & Co. KG Artikel-Nr. 10011139 Bezeichnung BAT-BREAKER -SLIM 250- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 250A Dauerbetriebsstrom 200A max. Betriebsstrom für 30 Minuten 225A Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max. Kurzschlussstrom 10kA Anschlüsse (Schienenklemmen)
-
Seite 17: Technische Daten Bat Breaker -Big- Standardversionen
GmbH & Co. KG 8.3 Technische Daten BAT BREAKER -BIG- Standardversionen Artikel-Nr. 10011140 mit Option "Spannungsabgriff" -BIG 150VT- 10011142 Bezeichnung BAT-BREAKER -BIG 150- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 3x150A Dauerbetriebsstrom 3x120A max. Betriebsstrom für 30 Minuten 3x135A Auslösecharakteristik... - Seite 18 GmbH & Co. KG Artikel-Nr. 10011034 mit Option "Spannungsabgriff" -BIG 200VT- 10011143 Bezeichnung BAT-BREAKER -BIG 200- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 3x200A Dauerbetriebsstrom 3x160A max. Betriebsstrom für 30 Minuten 3x180A Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max.
- Seite 19 GmbH & Co. KG Artikel-Nr. 10011141 mit Option "Spannungsabgriff" -BIG 250VT- 10011144 Bezeichnung BAT-BREAKER -BIG 250- Elektrische Daten Anzahl Batterielader/Batteriewechselrichter Anzahl Akku-Parallelstränge Max. DC-Spannung Nennstrom Schutzschalter 3x250A Dauerbetriebsstrom 3x200A max. Betriebsstrom für 30 Minuten 3x225A Auslösecharakteristik DC - "träge" - siehe Kennlinie schaltbarer max.
