Anleitung für Montage- und Inbetriebnahme
B. Schnelleinstieg
1. Führen Sie die externe Verdrahtung (Details siehe Seite 6) durch. Sie benötigen zumindest einen
Netzanschluß (12-24VDC; anzuschließen an den Klemmen V+ und GND) sowohl beim 'Communication
Center CommU' als auch beim 'CommU Extension 4DI'.
2. Die Modbus-Verbindung zum 'Communication Center CommU' über die beiden Leitungen RS485-A
und RS485–B herstellen.
3. Legen Sie Spannung an.
4. Verbinden Sie Ihren PC / Laptop über ein Netzwerkkabel mit dem 'Communication Center CommU'
und öffnen Sie Ihren Internet-Browser (Internet Explorer, Firefox, etc.). Geben Sie in der
Kommandozeile
5. Führen Sie nun die Einstellungen am Communication Center CommU mittels Webserver durch.
Auf jeden Fall muss die Adresse des 'CommU Extension 4DI' eingestellt und übertragen werden.
C. Anschlussbezeichnung – Legende
2
5
4
5
6
5
1

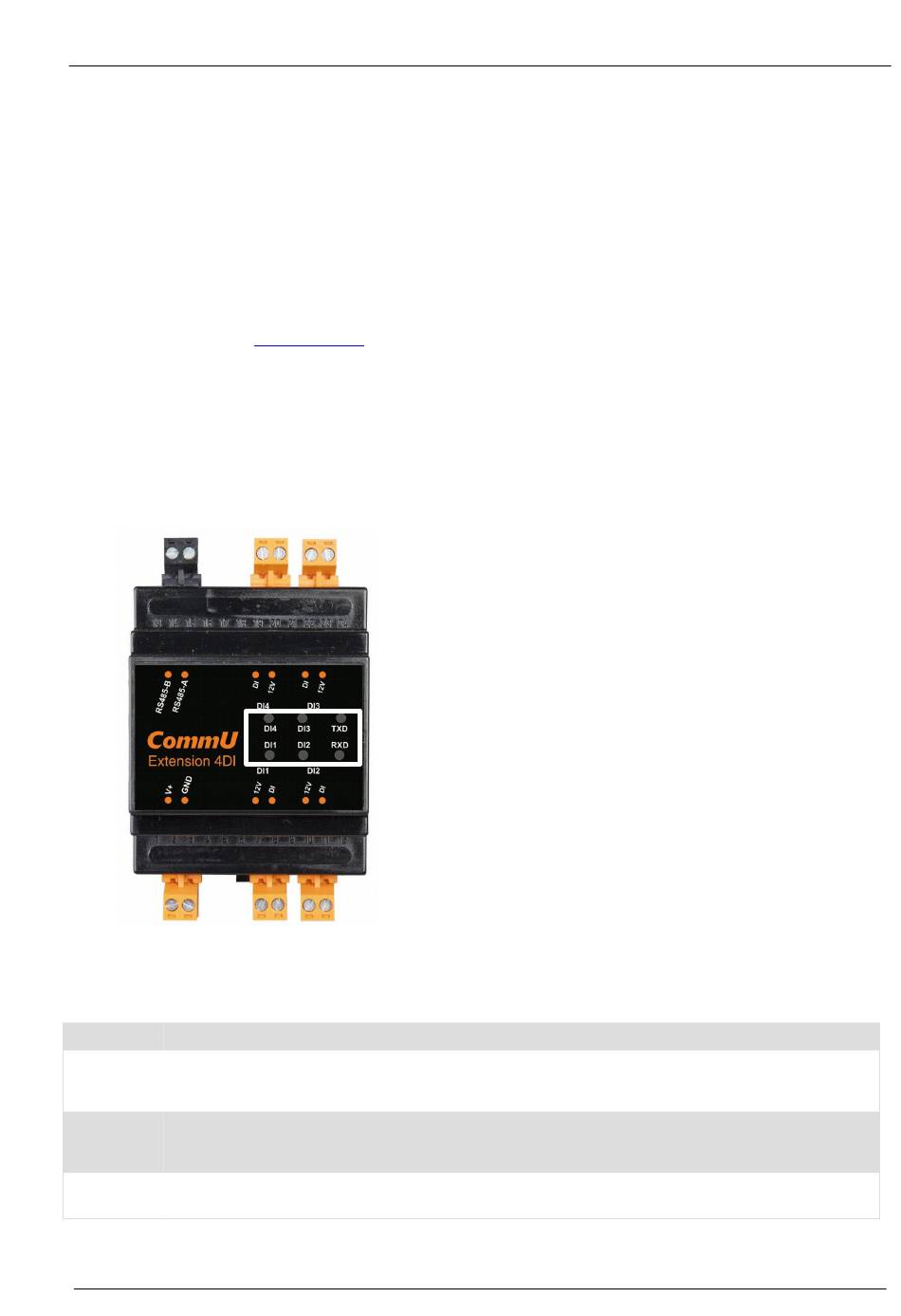

Abbildung 2: Anschlussbezeichnung und Legende
Led Zustand
RXD Blinkt
Aus
TXD Blinkt
Aus
DI1-DI4 Ein
Aus
BA_Ex_4DI_2022_V01.odt
http://commu ein und wechseln Sie auf 'HARDWARE'.
3
4
5
3
Ursache
Das CommU spricht das Extension 4DI an.
Das Extension 4DI hat keine Spannung, im CommU ist das Extension 4DI noch nicht angelegt
oder die RS485-Leitungen sind verdreht.
Das Extension 4DI antwortet dem CommU
Die Anfrage vom CommU wurde an ein anderes Gerät gerichtet oder am Extension 4DI wurde
noch keine Adresse hinterlegt.
Der entsprechende Eingang ist ausgeschalten.
Der entsprechende Eingang ist eingeschalten.
Seite 3 von 8
1. Spannungsversorgung:
Klemmen V+ und GND
2. RS-485-Schnittstelle:
Klemmen RS485-A und RS-485-B
(für Anschlussan CommU)
3. Digitaleingänge:
Klemmen DI1 bis DI4 – Nicht vergessen
gemeinsamen Ground (VDI-) anschließen!

4. 6 Kontroll-LEDs:

TXD und RXD für RS485-Kommunikation,
DI1-DI4 für Digitaleingänge
5. Öffnungslaschen; beidseitig
→
alles OK
