Denver DVBT-40 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Denver DVBT-40
Inhaltszusammenfassung für Denver DVBT-40

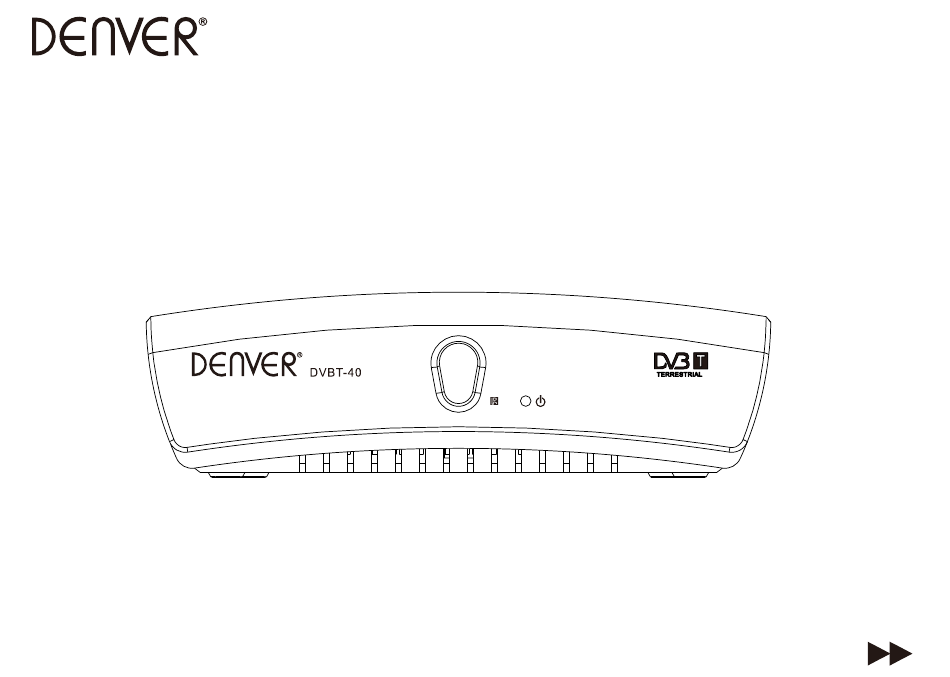

- Seite 1 Digitalempfänger BEDIENUNGSANLEITUNG DVBT-40 DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． EINLEITUNG ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． SYSTEMANSCHLUSS ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 8-19 ．．．．．．．．．．．．．．．．．．．．．．．．．．． Erste Installation ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Lautstärkeregelung ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Kanalwahl ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Favoritenkanäle ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Umbenennen ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Sortieren ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Verschieben ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Kanalsuche ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Einstellungsmenü ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． Timer ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． EPG (Elektronischer Programmführer) ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． STÖRUNGSERKENNUNG ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． SPEZIFIKATIONEN 21-22 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE ZUR VERMEIDUNG VON FEUER UND STROMSCHLAG GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN. wenden Sie sich an einen autorisierten Kundendienst. VORSICHT: Zur Vermeidung von • Benutzen Sie das Gerät nicht in Feuchträumen oder in Stromschlag Gerätegehäuse nicht öffnen. unmittelbarer Nähe von Wasser, wie im Badezimmer, in der Reparatur und Wartung nur durch Fachpersonal. -
Seite 4: Reinigung
SICHERHEITSHINWEISE SPANNUNGSVERSO ~220V-240V 50/60Hz RGUNG Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile nicht, ÜBERLASTUNG das kann zu Feuer und Stromschlag führen. FLÜSSIGKEITEN Halten Sie Flüssigkeiten vom Digitalempfänger fern. Vor dem Reinigen ziehen Sie bitte den Netzstecker. REINIGUNG Benutzen Sie zum Reinigen des Gerätegehäuses ein feUchtes Tuch (keine Lösungsmittel). -
Seite 5: Wartung
SICHERHEITSHINWEISE ANSCHLUSS VON Schließen Sie zunächst alle Komponenten an, bevor Sie den SIGNALKABEL UND Digitalempfänger am Stromnetz anschließen und einschalten. FERNSEHER WARTUNG Nehmen Sie Reparaturen nicht selbst vor. Dadurch erlöschen Ihre Garantieansprüche. Wenden Sie sich mit Wartung und Reparatur stets an einen autorisierten Kundendienst. -
Seite 6: Einleitung
EINLEITUNG Sicherheit Fernbedienung Bitte lesen Sie die Bedienungsanleitung vor der Benutzung des Digitalempfängers aufmerksam durch. Öffnen Sie das Gerätegehäuse nicht, um Feuer und Stromschlag zu vermeiden. Zur Reinigung benutzen Sie bitte nur ein feuchtes Tuch. Bei längerer Nichtbenutzung ziehen Sie bitte den Netzstecker. -
Seite 7: Rückseite
EINLEITUNG Vorderseite Ein/Aus IR-Sensor Rückseite RF-Eingang RF-Durchschleifung SCART... -
Seite 8: Fernbedienung
EINLEITUNG 1. EIN/AUS FERNBEDIENUNG 2. ZIFFERNTASTEN 3. MENU 4. ROTE SCHNELLTASTE 5. KANALWAHL+/NAVIGATION AUFWÄRTS 6. LAUTSTÄRKE-/NAVIGATION LINKS 7. OK 8. KANALWAHL-/NAVIGATION ABWÄRTS 9. GELBE SCHNELLTASTE 10. STUMM 14. VORHERIGER KANAL 11. VIDEOTEXT 15. LANG 12. INFO 16. UMBLÄTTERN VORWÄRTS 13. FAVORITEN 17. -
Seite 9: Systemanschluss
SYSTEMANSCHLUSS Antenne RF-Kabel RF-Kabel Scartkabel Fernseher RF-Kabel... -
Seite 10: Bedienungshinweise Digitalempfänger
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 1. Erste Installation 1. Beim ersten Einschalten des Digitalempfängers wird eine Begrüßungsseite angezeigt. 2. Mit den Navigationstasten ▲▼◄► wählen Sie „Region“ und „OSD-Sprache“. 3. Markieren Sie „Suche“ und drücken Sie OK, um die Kanalsuche zu starten. 2. Lautstärkeregelung Mit den Tasten VOL+ und VOL- erhöhen und verringern Sie die Lautstärke. -
Seite 11: Kanalwahl
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 3. Kanalwahl Sie können die Kanäle auf verschiedene Weise wählen: 1. Drücken Sie OK oder LIST, um die Kanalliste anzuzeigen. Mit den Navigationstasten” “oder” “durchlaufen Sie die Kanalliste, mit OK wählen Sie den ▲ ▼ gewünschten Kanal. 2. Drücken Sie CH+ oder CH-. 3. -
Seite 12: Favoritenkanäle
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 4. Favoritenkanäle Liste der Favoritenkanäle erstellen Sie können bis zu 8 Favoritenkanalgruppen erstellen. In der Liste „Alle Kanäle“ drücken Sie 1 zur Bearbeitung. Mit OK wählen Sie den entsprechenden Kanal. Drücken Sie 1 und wählen Sie danach die Favoritenkanalgruppe. - Seite 13 BEDIENUNGSHINWEISE DIGITALEMPFÄNGER Zwischen „Alle Kanäle“ und „Favoritenliste“ umschalten Mit den Navigationstasten"◄" oder "►" schalten Sie in der Kanalliste zwischen „Alle Kanäle“ und den verschiedenen „Favoritenkanälen“ um. Zwischen verschiedenen Favoritenlisten umschalten Drücken Sie FAV zur Anzeige der Liste mit Favoritenkanalgruppen.
-
Seite 14: Umbenennen
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 5. Umbenennen In der „TV-Kanalliste“ drücken Sie 1, um den Kanal zu bearbeiten. Drücken Sie 5 zur Anzeige des Menüs „Umbenennen“, im welchem der markierte Kanal umbenannt werden kann. Mit den Navigationstasten nehmen Sie die Markierung der Schriftzeichen vor. Mit OK bestätigen Sie das jeweilige Schriftzeichen. Markieren Sie „OK“ und drücken Sie OK, um die Änderung zu speichern. -
Seite 15: Sortieren
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 6. Sortieren In der „TV-Kanalliste“ drücken Sie 3, um die Kanäle zu sortieren. Es wird ein Dialogfesnter zur Bestätigung der Sortierung angezeigt. Bei Auswahl von „Ja“ wird das Sortierfenster angezeigt. Mit den Navigationstasten aufwärts und rechts markieren Sie, mit OK wählen Sie die Sortiermethode zwischen Standard, Name (A-Z), Name (Z-A), Frei empfangbar und Verschlüsselt. -
Seite 16: Verschieben
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 7. Verschieben In der „TV-Kanalliste“ drücken Sie 4, um den Kanal zu verschieben. Drücken Sie 4 zur Anzeige des Symbols zur Verschiebung hinter dem gewählten Kanal. Mit den Navigationstasten aufwärts/abwärts verschieben Sie den gewählten Kanal. Mit OK bestätigen Sie. -
Seite 17: Kanalsuche
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 8. Kanalsuche Sie können die Kanalsuche auf zweierlei Weise starten. Im Hauptmenü → Installation → Autom. Suche markieren Sie „Suche“. Mit OK starten Sie die Kanalsuche. Im Hauptmenü → Installation → Manuelle Suche stellen Sie die entsprechenden Parameter ein. Markieren Sie „Suche“. -
Seite 18: Einstellungsmenü
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER Im Installationsmenü steht Ihnen in der Option „Aktive Antenne“ die Aktivierung/Deaktivierung der Antennenversorgung zur Verfügung. 9. Einstellungsmenü Mit MENU rufen Sie das Hauptmenü auf. Wählen Sie die Option „Einstellungen“ und rufen Sie mit OK die Systemeinstellungen auf. - Seite 19 BEDIENUNGSHINWEISE DIGITALEMPFÄNGER OSD-Sprache einstellen TV-System einstellen Region und Zeit einstellen Timer-Einstellungen: weitere Informationen im nächsten Abschnitt. OSD-Einstellungen Kindersicherung: Bestimmte Kanäle oder das Menü können mit einem Passwort gesperrt werden. Das werksseitige Passwort lautet „0000“. Das universelle Passwort lautet „3330“.
-
Seite 20: Timer
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 10. Timer Im Hauptmenü → Einstellungen → Timer-Einstellungen haben Sie zwei Optionen: „Programm-Timer“ und „Sleep-Timer“. Programm-Timer: In diesem Menü können Sie bis zu 8 Timer zum Einschalten des Digitalempfängers einstellen. Sleep-Timer: In diesem Menü können Sie einen Zeitraum einstellen, nach welchem sich der Digitalempfänger in den Stand-by-Modus ausschaltet. -
Seite 21: Epg (Elektronischer Programmführer)
BEDIENUNGSHINWEISE DIGITALEMPFÄNGER 11. EPG (Elektronischer Programmführer) Mit EPG zeigen Sie alle Informationen zu den Kanälen an. Führen Sie im EPG-Menü folgende Funktionen aus: Liste umschalten: Mit 2 schalten Sie zwischen der Programmliste und der Ereignisliste um. Timer-Wiedergabe: Wählen Sie das Ereignis und drücken Sie OK zur Buchung. Timer-Liste: Mit 1 zeigen Sie die Liste der Timer-Wiedergaben an. -
Seite 22: Störungserkennung
STÖRUNGSERKENNUNG In einigen Bereichen ist das digitale terrestrische Signal möglicherweise schwach. Benutzen Sie für schwache Kanäle einen Antennenverstärker. Problem Mögliche Ursache Lösungsvorschläge Kein Signal gefunden. Antenne ist nicht angeschlossen. Überprüfen Sie Antenne und Antenne ist beschädigt/falsch Antennenkabel. ausgerichtet. Überprüfen Sie die Antenne. Kein digitales Signal. -
Seite 23: Spezifikationen
SPEZIFIKATIONEN TUNER UND KANAL RF-EINGANG x 1 (D-TYP, IEC169-2, BUCHSE) RF-AUSGANG x 1 (D-TYP, IEC169-2, MALE (DURCHSCHLEIFUNG)) FREQUENZBEREICH: 174MHz ~ 230MHz (VHF) UND 470MHz ~ 862MHz (UHF) SIGNALPEGEL: -10 ~ -70 dbm DECODER TRANSPORT STREAM MPEG-2 ISO/IEC 13818-1 PROFILPEGEL MPEG-2 HAUPTPROFIL @MAIN LEVEL EINGANGSRATE MAX. - Seite 24 SPEZIFIKATIONEN ANSCHLÜSSE NETZKABEL FEST ANGESCHLOSSEN TUNER ANTENNENEINGANG x 1, RF-AUSGANG x 1 SCART TV x 1 SPANNUNGSVERSORGUNG NETZSPANNUNG ~220-240V, 50/60Hz LEISTUNGSAUFNAHME MAX. 8W...
- Seite 25 Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde. ALL RIGHTS RESERVED DENVER ELECTRONICS A/S WWW.DENVER-ELECTRONICS.COM...
