Bedienungsanleitung
DE
Magnetisch-induktiver
Durchflusssensor
SM8050

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic Efector300 SM8050

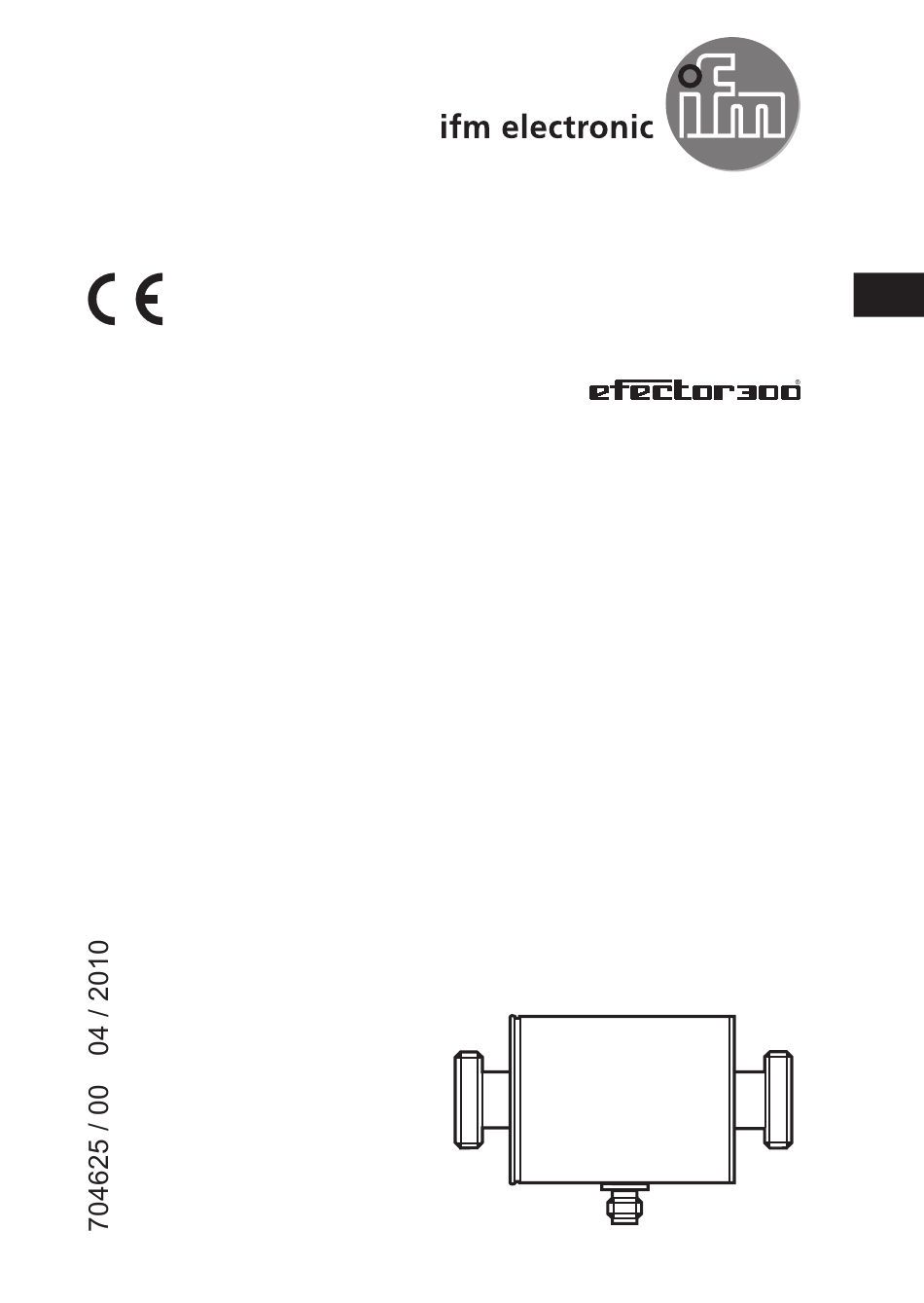

  • Seite 1 Bedienungsanleitung Magnetisch-induktiver Durchflusssensor SM8050...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������4 4�1 Montageort ����������������������������������������������������������������������������������������������������4 4�2 Einbau in die Rohrleitung ������������������������������������������������������������������������������7 4�3 Schutz bei hohen Medientemperaturen ���������������������������������������������������������7 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 6 Betrieb �����������������������������������������������������������������������������������������������������������������9 6�1 Allgemeine Betriebsbedingungen ������������������������������������������������������������������9 7 Maßzeichnung �����������������������������������������������������������������������������������������������������9 8 Technische Daten ����������������������������������������������������������������������������������������������10...
  • Seite 3: Vorbemerkung

    1  Vorbemerkung 1.1  Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2  Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4: Bestimmungsgemäße Verwendung

    3  Bestimmungsgemäße Verwendung Das Gerät überwacht flüssige Medien� Es erfasst die Durchflussmenge und setzt sie in ein analoges Ausgangssignal (4���20 mA) um� MEW = Messbereichsendwert I [mA] (= 100 l/min / 6 m /h); (= 26,42 gpm / 1584 gph)� Im Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA�...
  • Seite 5 5 x D 2 x D flow direction flow direction S = Störeinfluss; D = Rohrdurchmesser; F = Durchflussrichtung ► Vor oder in steigender Leitung einbauen� flow direction F = Durchflussrichtung ► Folgende Montageorte sind zu vermeiden: • Direkt vor einer fallenden Leitung� •...
  • Seite 6 • Am höchsten Punkt des Leitungssystems� • Unmittelbar vor einem Rohrauslauf� flow direction flow direction F = Durchflussrichtung Das Gerät kann lageunabhängig eingebaut werden, wenn Folgendes sicherge- stellt ist: - Es können sich keine Luftblasen im Rohrsystem bilden� - Die Rohrleitungen sind stets komplett gefüllt� •...
  • Seite 7: 4�2 Einbau In Die Rohrleitung

    4.2  Einbau in die Rohrleitung Das Gerät wird mit Hilfe von Adaptern in die Rohrleitung eingebaut� Adapter sind gesondert als Zubehör zu bestellen� - Bestell-Nr� E40179: 2 Adapter für Rohrleitung R½ + 2 Dichtungen� - Bestell-Nr� E40180: 2 Adapter für Rohrleitung R¾ + 2 Dichtungen� - Bestell-Nr�...
  • Seite 8: Elektrischer Anschluss

    5  Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: 1 BN n.c. 2 WH 3 BU Informationen zu verfügbaren Kabeldosen/-steckern unter: →...
  • Seite 9: Betrieb

    6  Betrieb Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschafts- verzögerungszeit (ca� 5 s) befindet sich das Gerät im Run-Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt ein durchflussproportionales Ausgangssignal� 6.1  Allgemeine Betriebsbedingungen ► Ablagerungen, Gas- und Luftansammlungen im Leitungssystem vermeiden� Bei Medientemperaturen über 50°C können sich einige Bereiche des Gehäuses auf über 65°C erwärmen�...
  • Seite 10: Technische Daten

    8  Technische Daten Einsatzbereich �����������������������������������������������������������������������������Leitfähige flüssige Medien Leitfähigkeit �������������������������������������������������������������������������������������������������������� ≥ 20 µS/cm Viskosität ����������������������������������������������������������������������������������������������< 70 mm²/s bei 40°C Betriebsspannung [V] �����������������������������������������������������������������������������������������19���30 DC Verpolsicher, überlastfest Stromaufnahme typ� [mA] ��������������������������������������������������������������������������������������������������90 Analogausgang ��������������������������������������������������������������������������������������������������� 4 ��� 20 mA Max� Bürde [Ω] ����������������������������������������������������������������������������������������������������������������500 Bereitschaftsverzögerungszeit [s]����������������������������������������������������������������������������������������5 Strömungsüberwachung Messbereich [l/min / m³/h] ��������������������������������������������������������������������������������0���100 / 0���6 Messbereich [gpm / gph] �������������������������������������������������������������������������0���26,42 / 0���1584 Ansprechzeit [ms] ��������������������������������������������������������������������������������������������������������...
  • Seite 11 Umgebungstemperatur [°C] �������������������������������������������������������������������������������������� -10���60 Mediumtemperatur [°C] �������������������������������������������������������������������������������������������� -10���70 Druckfestigkeit [bar] �����������������������������������������������������������������������������������������������������������16 Werkstoffe im Kontakt mit dem Medium ������������������������������������� V4A (1�4404); PEEK; FKM Gehäusewerkstoffe ����������������������������������������������������������������������������������������� V4A (1�4404); PBT-GF 20; PC (Makrolon); EPDM/X (Santoprene) Schutzart / Schutzklasse ���������������������������������������������������������������������������������������� IP 67 / III Isolationswiderstand [MΩ] ������������������������������������������������������������������������...
