Busch-Welcome
Pos: 17 /DinA4 - Anleitungen Online/Ueberschriften/1./Bedienung @ 18\mod_1302613924165_1.docx @ 103364 @ 1 @ 1
5
Bedienung
Pos: 18 /DinA4 - Anleitungen Online/Ueberschriften/2./Normaler Betrieb @ 18\mod_1302768820965_1.docx @ 103539 @ 2 @ 1
5.1
Normaler B etrieb
Pos: 19 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83310/Bedienung - 83310 @ 18\mod_1303216853392_1.docx @ 103786 @ @ 1

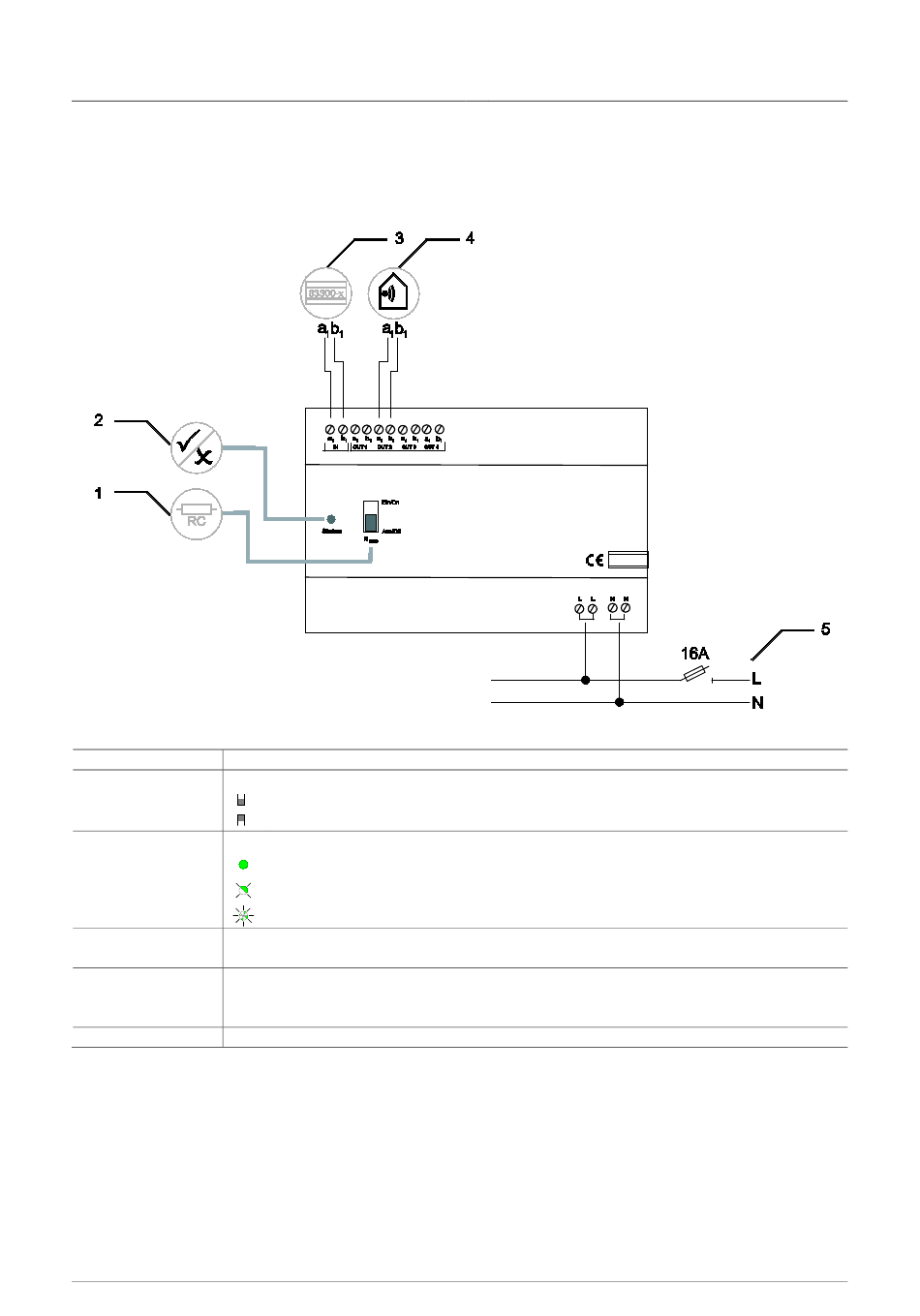

Abb. 1:
Nr.
F unk tion
1
Schalter für den Abschlusswiderstand (siehe auch Kapitel „Abschlusswiderstand" auf Seite 5)
2
Status LED
3
• Anschluss für die Systemzentrale
• Bei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus
4
Innenstationen (maximal 4 Adernpaare)
• Anschlüsse für die Innenstationen
• Bei der Verwendung mehrer Innenstationen: Anschluss für den Innenbus
5
Spannungsversorgung
Pos: 20 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
| 0073-1-7507
Der Abschlusswiderstand ist ausgeschaltet
Der Abschlusswiderstand ist eingeschaltet
Die Status LED leuchtet dauerhaft
Die Status LED blinkt langsam
Die Status LED blinkt schnell
= Das Gerät ist Betriebsbereit
= Das Gerät ist In Betrieb
= Eine Störung liegt an
Bedienung
— 4 —
