Bedienungsanleitung

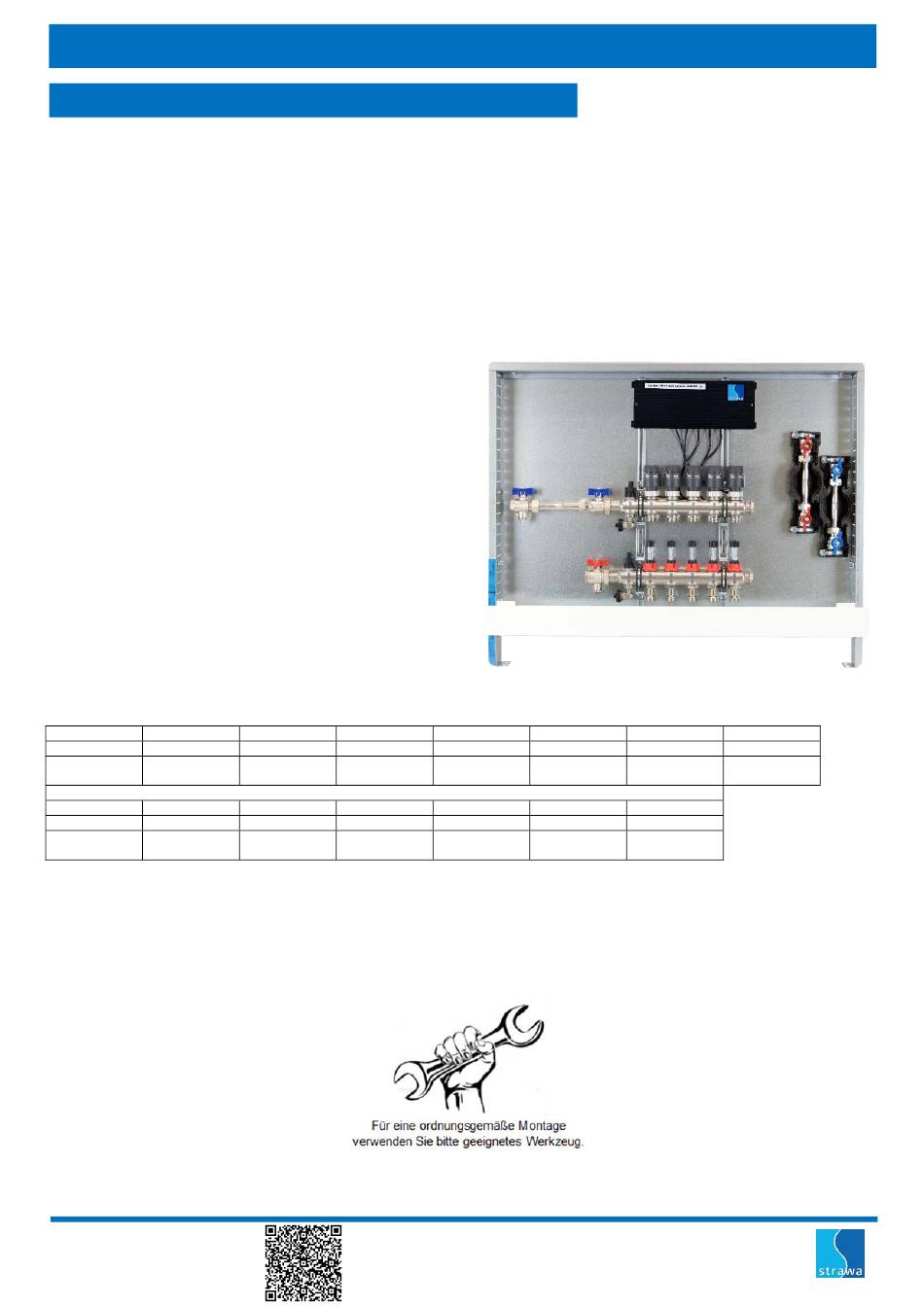

FB-Anschlussstation H 63h VA-W2-WMZ-X
Beschreibung
Wärmestation für Flächenheizung, bestehend aus vormontiertem Heizkreisverteiler e-class 63 mit
Wärmezählerverrohrung im Unterputz-Verteilerschrank 80 und eingebauter Kalt- und Warmwasserzählerstrecke,
sowie vorverdrahteter strawalogiX Klemmleiste mit Stellantrieben.
Der Primäranschluss ist horizontal ausgerichtet.
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur 70 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
56+146302X
Schrank
725 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
56+146309X
Schrank
1025 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
4 bar
3
4
56+146303X
56+146304X
725 x 710
875 x 710
10
11
56+146310X
56+146311X
1175 x 710
1175 x 710
5
6
56+146305X
56+146306X
875 x 710
875 x 710
12
13
56+146312X
56+146313X
1175 x 710
1475 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 56+146305X
7
8
56+146307X
56+146308X
1025 x 710
1025 x 710
14
56+146314X
1475 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Inhaltsverzeichnis
Verwandte Anleitungen für Strawa 56+146305X
Inhaltszusammenfassung für Strawa 56+146305X
- Seite 1 Der Primäranschluss ist horizontal ausgerichtet. Auslegungsdaten max. Wärmeleistung 25 kW bei ΔT 10 K max. Volumenstrom 2,14 m³/h max. Betriebstemperatur 70 °C max. Betriebsdruck 4 bar Bedienungsanleitungen der Einzelkomponenten siehe Folgeseiten Art.-Nr.: 56+146305X Artikelübersicht Heizkreise Artikel-Nr. 56+146302X 56+146303X 56+146304X 56+146305X 56+146306X 56+146307X 56+146308X...
-
Seite 2: Unterputz-Verteilerschrank 80
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 3: Anschlussgarnitur Horizontal, Mit Wmz
Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 4: Technische Daten
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. -
Seite 5: Sicherheit
Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. - Seite 6 Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. 0 - 50 °C ca. 3 Min IP 54 strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
-
Seite 7: Sicherheitsinformationen
Gehäuse analog zu den Tauwasserbildung. Stellantrieben zu nutzen (Bild). Bei Nichtbelegung der Klemme ist hier eine Brücke zu setzen. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com... -
Seite 8: Schaltplan
Für die IBN der Pumpe und des Estrichaufheizens, kann die Pumpenlogik mit Hilfe einer einadrigen Brückenklemmung (L und S) erfolgen, bevor Raum- thermostate angeschlossen sind. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
