H-SERIES

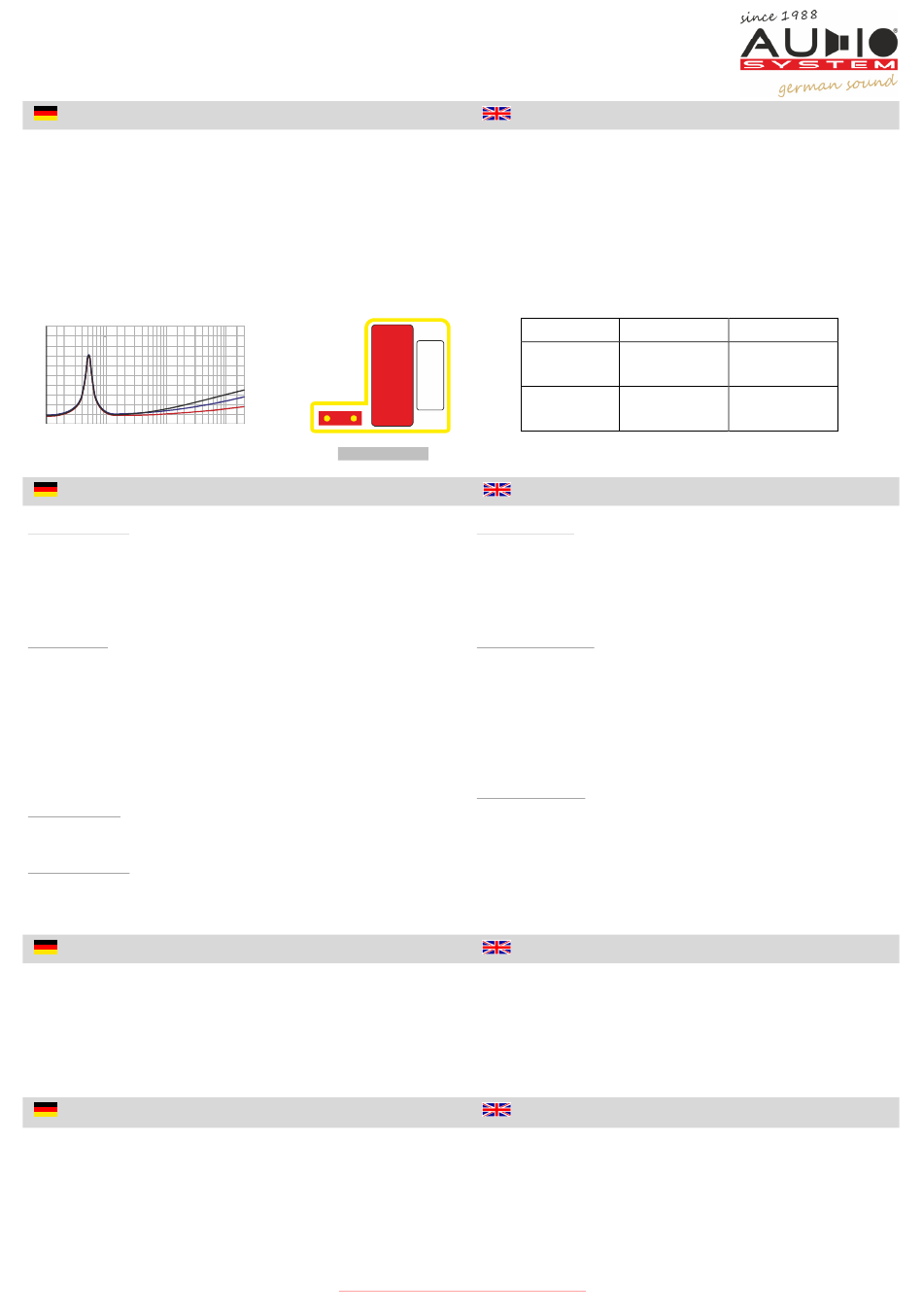

impedanz linearisierung
Alle Lautsprecher mit Schwingspule erzeugen zu höheren
Frequenzen eine steigende Impedanz. Erzeugt wird diese durch
einen imaginären Widerstand(Reaktanz). Damit die angepasste
Frequenzweichenschaltung optimal arbeiten kann, wird der Anstieg
durch eine zugeschaltete Impedanz-Linearisierung (R-C Glied)
eingedämmt. Über den Jumper in sektion D lässt sich das R-C Glied
Ein oder Aus schalten. Ob die vorgeschlagene Variante zum
klanglichen Ergebniss führt, muss gemessen oder angehört
werden.
Montage Tips
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigen.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- wichtig: Beachten Sie das die Lautsprecher plan und stabil
eingebaut werden. In manchen Fällen ist eine stabiler
Plastikadapter, Holz- oder Metallring erforderlich. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild, daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie dass die Lautsprecher vor Hitze, mechanischen
Einflüssen Sonneneinstrahlung, Feuchtigkeit und Nässe
geschützt sind. Dies erreicht man durch diverses Zubehör von
AUDIO SYSTEM (s.u.).
- Achtung: Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Beschädigungen und Kurzschlüssen führen.
- Vorsicht: beim Entfernen von Innenverkleidungen. Die
Befestigungsteile aus Plastik könnten beschädigt werden.
Beschädigten Teile müssten dann ersetzt werden.
packungsinhalt
- 2 x Hochtöner: HS 25
EVO 2
- 2 x TMT: Ax 130 C
evo
- 4 x TMT Ax 165-4
evo 2
- 2 x Frequenzweiche: fwx
- Montagematerial + Bedienungsanleitung
optionales einbauzubehör
- alubutyl 1500, 2000, 3000 und 5000
- alu 200 und alu 500 selbstklebende Dämmatten.
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro Cinchkabel.
- Z-sc 0,75, 1,5, 2,5, 4,0 Sauerstoffreies Lautsprecherkabel.
- Z-pc 10, 20 ,35, 50 Sauerstoffreies Stromkabel.
audio system germany - falltorstrasse 6 - 76707 hambrücken
AnleitunG / USER MANUAL
section D
section D
oder Ax 165 C-2
evo 2
bei h 165-4
EVO 2
EVO 2
www.audio-system .de
impedance linearisation
All speakers and voice coils produce higher impedance according to
higher frequencies, created by an imaginary resistance (reactance).
The adjusted crossover circuit works properly, when the increase
through a connected impedance-linearization (R-C part) is being
reduced. With the jumper you can disable or enable the R-C part.
To know if the proposed adjusting is the best sound, it is
important to listen or to measure.
Section D
Jumper
No Jumper
(Basic)
Mechanical installation Tip
- Warning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
-Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Important: Take care your speakers are build in straight,
plain and well fastening.
-Sometimes using a mounting adapter made from plastic, wood
or metal may help you to fix all equipment proper to your car.
As better your speakers were installed the better the sound will
be. A wide range of optionally mounting accessories by
AUDIO SYSTEM will help you to get best possible results
keeping out vibrations and humidity.
- attention: Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this could
cause damages and short circuit to your whole installation.
Caution: when removing interior trim. The plastic fasteners
could be damaged. Damaged parts would then have to be
replaced.
package content
- 2 x Tweeter: HS 25
- 2 x Midrange: Ax 130 C
oder
- 4 x TMT Ax 165-4
- 2 x Crossover: fwx
- Mounting accessories + Manual
optional mounting accessories
- alubutyl 1500, 2000, 3000 and 5000
- alu 200 and alu 500 adhesive damping mat .
- Swell foam, swell wave, pu foam.
- neoprene foam, rainstop.
- z-evo, z-pro RCA cable.
- Z-sc 0,75, 1,5, 2,5 and 4,0 oxygene free speaker cable.
- Z-pc 10, 20, 35, 50 oxygene free power cable.
Resultat
result
Impedanz-
impedance-
Linearisierung
linearization
EIngeschaltet
Impedanz-
impedance-
Linearisierung
linearization
Ausgeschaltet
EVO 2
or Ax 165 C-2
evo
at h 165-4
evo 2
EVO 2
EVO 2
On
Off
-
or
evo 2
