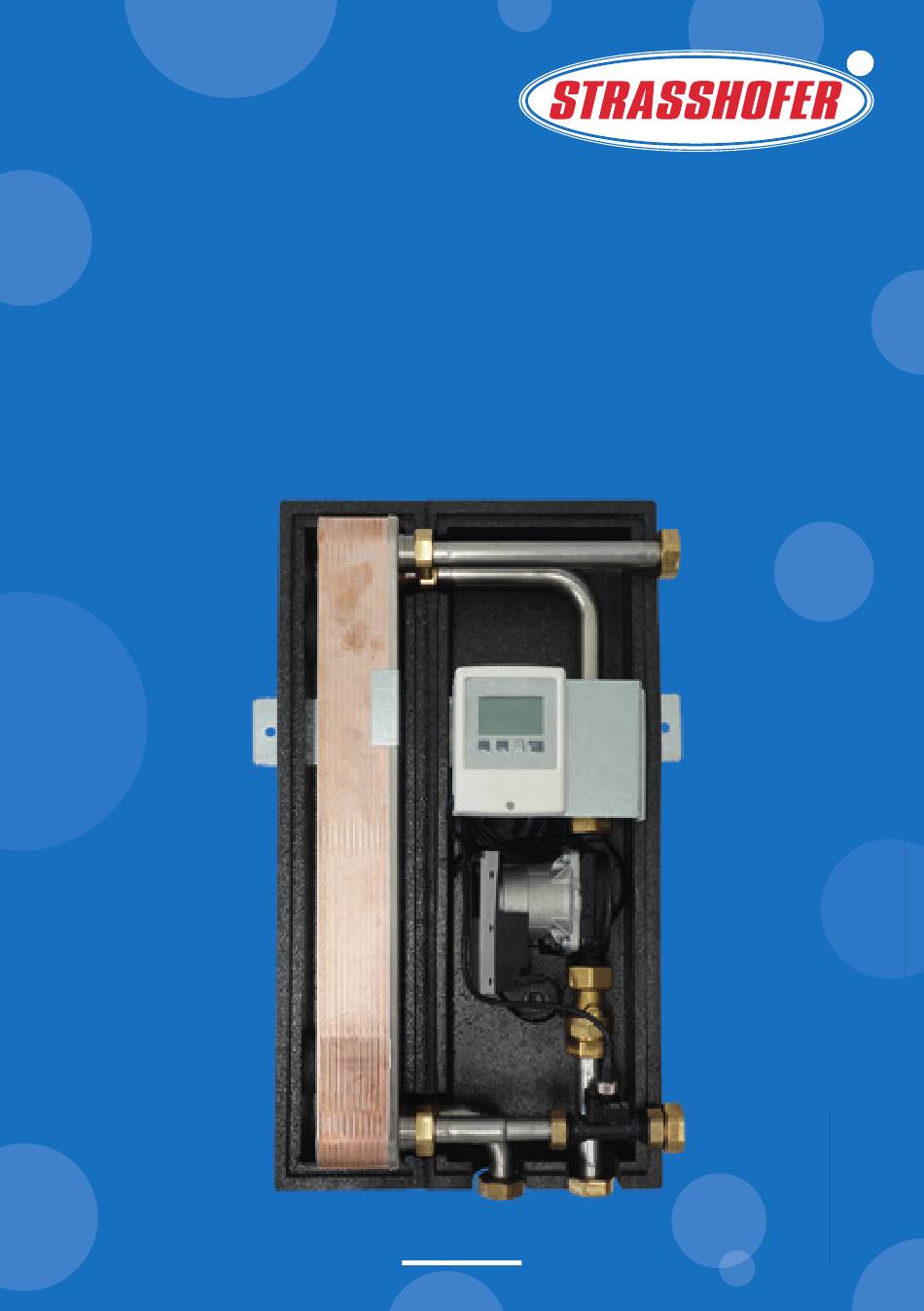

- Seite 1 ® Frischwasserstation eco 40 Montage- und Bedienungsanleitung Bitte vor Installation durchlesen! © Stand 07/2021 © Stand 07/2021...
-
Seite 2: Inhaltsverzeichnis
..........Montage- und Bedienungsanleitung eco 40... -
Seite 3: Allgemeine Hinweise
Verbrühungen, bis hin zu lebensgefährlichen Verletzungen zur Folge haben können. Hinweise deren Nichtbeachtung eine Zerstörung des Gerätes, der Anlage oder Umweltschäden zur Folge haben können. Hinweise, die für die Funktion und optimale Nutzung des Gerätes und der Anlage besonders wichtig sind. © Strasshofer Version 07/2021... -
Seite 4: Sicherheitshinweise
- Das Personal hat eine Unterweisung über auftretende Gefahren erhalten. - Das Personal kennt und beachtet die einschlägigen Unfallverhütungs- und Sicherheits- vorschriften. 3.4 Sicherheitsmaßnahmen Bauseits verwendete Materialien und Komponenten müssen für den vorgesehenen Einsatzzweck uneingeschränkt geeignet und vom Hersteller geprüft bzw. zugelassen sein und müssen den geltenden Gesetzen, Normen, Richtlinien und Vorschriften entsprechen. • Nur entsprechende Materialien und Komponenten verwenden. • Keine eigenmächtigen Veränderungen an der Frischwasserstation vornehmen. • Der Regler der Frischwasserstation und die Pumpen werden mit elektrischer Spannung betrieben. Montage- und Bedienungsanleitung eco 40... -
Seite 5: Restrisiken
- In Räumen mit besonderen/verschärften Anforderungen an vorbeugende Brandschutzmaßnahmen. 3.5 Restrisiken Wasserqualität • Korrosionsschutz und Steinbildung in der Planung gemäß DIN 1988-7 und Trinkwasser- analysen (gemäß DIN 50930 Teil 6) berücksichtigen. • Regelmäßig gemäß DIN 1988 prüfen. Ausfall der Station durch verkalkten Wärmetauscher! • Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir bereits ab 14ºdH eine Enthärtungsanlage einzubauen. Bitte beachten Sie die Beständigkeitstabelle auf Seite 15. © Strasshofer Version 07/2021... -
Seite 6: Vermeidung Von Sachschäden
Entnahmestellen verteilt. Ein Pufferspeicher ist notwendig, damit ein ausreichender Heizwasservolumenstrom für die Erwärmung des Trinkwassers bereitgestellt wird. Das Trinkwarmwasser wird nur bei Anforderung „Just in Time“ erhitzt. Es gibt keine Speicherung von Trinkwarmwasser! Warmwasserbereitung: Das Trinkwarmwasser wird im Durchflussprinzip nur während der Anforderung über einen Edel- stahl-Plattenwärmetauscher erwärmt. Eine spezielle Wärmetauscher-Konstruktion ermöglicht hohe Zapfleistungen und eine niedrige Rücklauftemperatur zum Pufferspeicher. Hocheffizienzpumpe: Eine Hocheffizienzpumpe fördert den, für die Erwärmung notwendigen, Heizwasservolumen- strom drehzahlgeregelt vom Pufferspeicher zum Plattentauscher. Regelfunktion: Zentrales Regelorgan ist die elektronische Regelung. Diese gewährleistet eine konstante Trinkwarmwassertemperatur. Montage- und Bedienungsanleitung eco 40... -
Seite 7: Technische Daten
34 ° C Rücklauftemperatur: 10 ° C / 45 ° C 10 ° C / 60 ° C KW / WW Temperatur: Zapfleistung: 37 l/min 26 l/min Regelbetrieb bei 50–75 C gewährleisten, ggf. einen Vormischer installieren. © Strasshofer Version 07/2021... -
Seite 8: 4.1 Technische Daten
4.1 Technische Daten Druckverlust Trinkwasserseite eco 40 (sekundär) Zapfmenge Trinkwasserseite [l/min] Volumenstrom der Primärseite bei verschiedenen Vorlauftemperaturen für die Trinkwassererwärmung (von 10°C Kaltwasser) 2000 VL 50°C, TWW 45°C VL 70°C, TWW 60°C 1500 VL 60°C, TWW 45°C 1000 Zapfmenge Trinkwasserseite [l/min] Rücklauftemperatur der Primärseite bei verschiedenen Vorlauftemperaturen für die Trinkwassererwärmung (von 10°C Kaltwasser) -
Seite 9: Schaltbild Eco
4.2 Schaltbild eco 40 eco 40 - Schaltbild Schaltbilder Vortex-Sensor TWW + Durchfl uss Trinkwarmwasser Plattenwärmetauscher Kaltwasser Heizungs-/ Hocheffi zienzpumpe Heizung Vorlauf Rückfl ussverhinderer Heizung Rücklauf © Strasshofer Version 07/2021... -
Seite 10: Schaubild Eco
4.3 Schaubild eco 40 eco 40 - Schaubild Montage- und Bedienungsanleitung eco 40... -
Seite 11: Maße Für Die Wandmontage
4.4 Maße für die Wandmontage eco 40 - Wandmontage T = 155 mm B = 320 mm A2 = 50 mm A3 = 100 mm Y = 180 mm X = 350 mm H = 570 mm A1 = 466 mm... -
Seite 12: Montage Und Installation
1. Primärseite RL: Rücklauf zum Pufferspeicher. Anschluss 1" ÜWM, Verrohrung mindestens DN 25, 28 x 1 mm, maximale Länge 2 m. 2. Primärseite VL: Vorlauf zum Pufferspeicher. Anschluss 1" ÜWM, Verrohrung mindestens DN 25, 28 x 1 mm, maximale Länge 2 m. Montage- und Bedienungsanleitung eco 40... -
Seite 13: Inbetriebnahme
• Langsam befüllen, Wasserschläge beim Befüllen vermeiden, da der Vortex- Sensor geschädigt werden kann. 2. Frischwasserstation durch Zapfvorgang (kalt- und warmwasserseitig) entlüften. 6.4 Regler in Betrieb nehmen 1. Regler anschließen (gemäß externer Anleitung für Frischwasser-Controller-SFWC). 2. Absperrarmaturen zwischen Frischwasserstation und Sicherheitsventilen während Betrieb von Primärkreispumpe nicht verschließen. 3. Regler in Betrieb nehmen (Regler ist werkseitig teilweise voreingestellt). 4. Um Einstellung zu ändern, gemäß externer Anleitung für Regler vorgehen. © Strasshofer Version 07/2021... -
Seite 14: Wassererwärmung Prüfen
Komponenten aufgelistet, die tatsächliche Korrosion ist jedoch ein sehr komplexer Vorgang, der von vielen unterschiedlichen Komponenten in Kombination miteinander beeinflusst wird. Diese Tabelle stellt daher eine beträchtliche Vereinfachung dar und sollte nicht überbewertet werden! Erläuterungen: + = Gute Beständigkeit unter normalen Bedingungen 0 = Korrosion kann dann auftreten, speziell wenn weitere Faktoren mit 0 bewertet sind - = Verwendung nicht empfohlen Montage- und Bedienungsanleitung eco 40... -
Seite 15: Beständigkeitstabelle
< 0,2 Eisen (Fe) Keine Grenze > 0,2 < 0,2 Aluminium (Al) Keine Grenze > 0,2 < 0,1 Mangan (Mn) Keine Grenze > 0,1 Sulfate und Nitrate wirken als Inhibitoren für durch Chloride in pH-neutralen Umgebungen verursachte Lochfraßkorrosion. Generell erhöht ein niedriger pH-Wert (unter 6) das Korrosionsrisiko und ein hoher pH-Wert (über 7,5) reduziert das Korrosionsrisiko. und Mn sind starke Oxidationsmittel und können das Risiko lokaler Korrosion bei Edelstählen erhöhen. SiO2 über 150 ppm erhöhen das Verkalkungsrisiko. * Untersuchungszeit nach Probeentnahme ** Standard-Plattenwärmetauscher Daten beziehen sich auf Kupferlötstellen *** Sonder-Plattenwärmetauscher Daten beziehen sich auf kupferfreie Lötstellen © Strasshofer Version 07/2021... - Seite 16 Informationen Überreicht durch: Strasshofer GmbH Am Fernblick 11 08499 Reichenbach Deutschland Telefon: +49 8171 48311 0 E-Mail: info@strasshofer.de Montage- und Bedienungsanleitung eco 40...
