Inhaltszusammenfassung für XZENT XT58HR

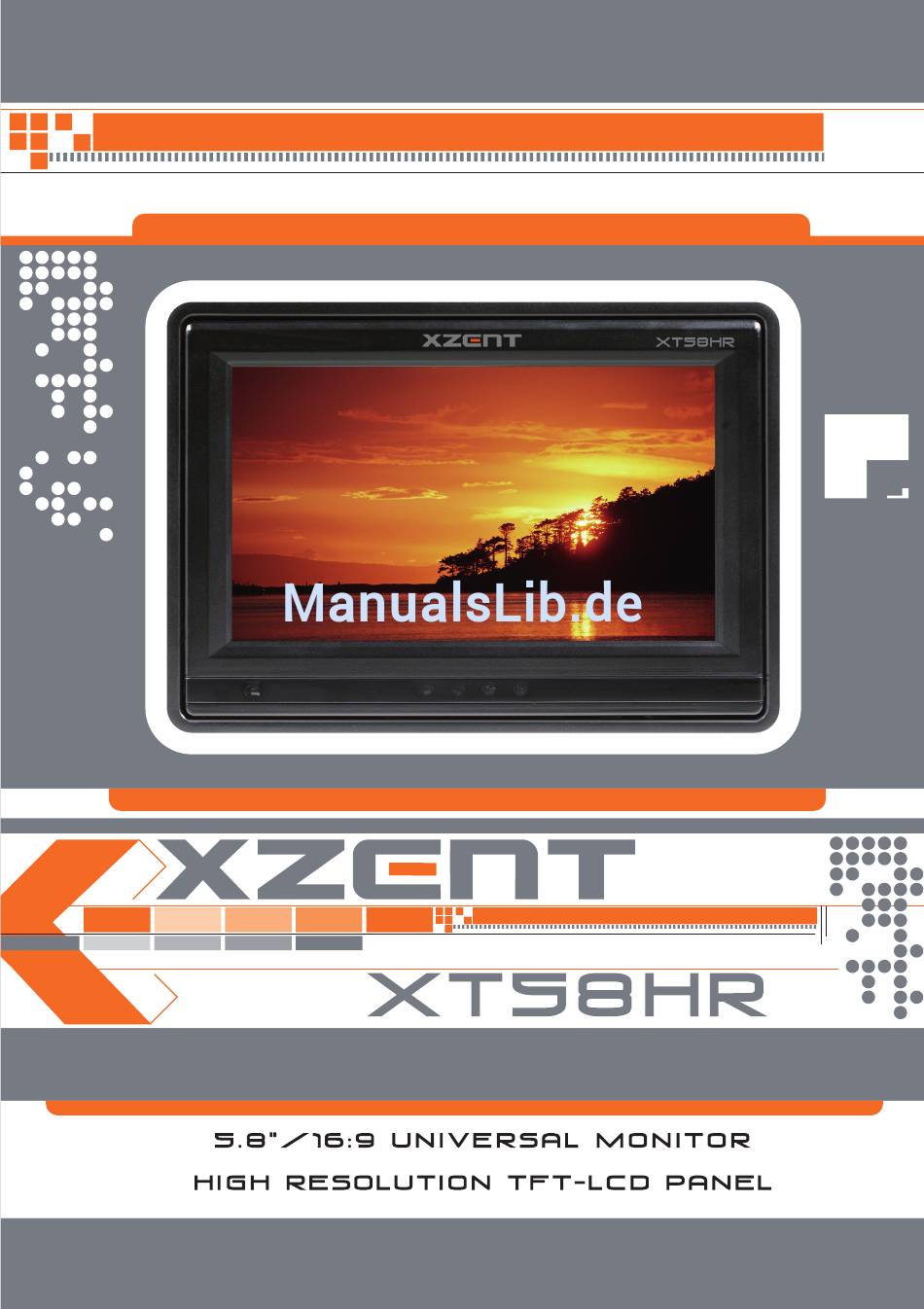

- Seite 1 INSTRUCTION MANUAL...
- Seite 2 Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer. Bei dem XT58HR von XZENT handelt es sich um einen 5.8“ /16:9 TFT-LCD Aktiv- Matrix Universalmonitor der sich aufgrund seiner Größe und den vielfältigen Anschlussmöglichkeiten in jede A/V-Anlage integrieren lässt.
-
Seite 3: Inhaltsverzeichnis
Deutsch LIEFERUMFANG Abbildung Element Menge Universalmonitor Fernbedienung Montagerahmen Anschlußkabel Bedienungsanleitung INHALTSVERZEICHNIS SICHERHEITSHINWEISE .....................4 DER UNIVERSALMONITOR .................. 5-10 DIE EINZELNEN TASTEN .....................5 FERNBEDIENUNG ......................6 MENÜEINSTELLUNGEN ....................7 INSTALLATION DES GERÄTES ...................8 FEHLERSUCHE ......................9 SPEZIFIKATIONEN .....................10 GARANTIE ......................22-23... -
Seite 4: Sicherheitshinweise
Stromversorgung resultiert, müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen. Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an Ihren XZENT-Händler. 6. Achten Sie bei der Installation des Monitors darauf, dass er den Fahrer des Fahrzeuges nicht vom Verkehrsgeschehen ablenkt oder ihm in irgendeiner Weise die Sicht versperrt. -
Seite 5: Der Universalmonitor
Deutsch Der universalmonitor DIE EINZELNEN TASTEN 1. [POWER]-Taste ■ Drücken Sie die [POWER]-Taste, um das Gerät einzuschalten. ■ Halten Sie die [POWER]-Taste gedrückt, um das Gerät wieder auszuschalten. Infrarotsender 2. [SELECT]-Taste ■ Drücken Sie die [SELECT]-Taste, um das zwischen den A/V-Eingängen AV1 und AV2 zu wählen. -
Seite 6: Fernbedienung
FERNBEDIENUNG 1. [POWER]-Taste ■ Drücken Sie die [POWER]-Taste, um das Gerät ein- und auszuschalten. 2. [VIDEO SELECT]-Taste ■ Drücken Sie die [VIDEO SELECT]-Taste, um zwischen den Bildformaten 16:9 und 4:3 zu wählen. 3. []-Taste ■ Drücken Sie die []-Taste, um den Wert eines Menüpunktes zu verringern. 4. -
Seite 7: Menüeinstellungen
Deutsch MENue ÜEINSTELLUNGEN 1. Drücken Sie die [MENU]-Taste, um das Hauptmenü des Monitors aufzurufen und durch wiederholtes Drücken den gewünschten Menüpunkt auszuwählen. 2. Drücken Sie eine der -Tasten, um den Wert des ausgewählten Menüpunktes ] / [ entsprechend zu verändern. BRIGHT: Helligkeitseinstellung CONTRAST:... -
Seite 8: Installation Des Gerätes
InstallATION DES GERÄaeTES ACC (Rot) GND (Schwarz) AV 1 ACC (Rot) ■ Verbinden Sie den ACC-Anschluss des Monitors mit dem entsprechenden ACC-An- schluss des Fahrzeuges, welcher bei der Schlüsselposition „ACC“ eine +12V (DC) Spannung liefert. GND (Schwarz) ■ Verbinden Sie den Masse-Anschluss des Monitors mit einer guten Chassismasse des Fahrzeuges. -
Seite 9: Fehlersuche
Deutsch FEHLERSUCHE Problem: Ursache: Lösung: Kein Bild, obwohl der 1. Die Anschlusskabel sind 1. Überprüfen Sie die Monitor eingeschaltet ist. nicht richtig ange- Anschlusskabel und schlossen oder eine wechseln Sie gegebenen- Sicherung ist durchge- falls die 2 A Sicherung aus. brannt. -
Seite 10: Spezifikationen
SPEZIFIKATIONEN Spannungsversorgung: 10.5 – 16V (DC) Betriebsspannung: 12V (DC) Stromverbrauch: < 1A Sendefrequenz IR-Sendemodul: CHNA 2.3/2.8 MHz CHNA 3.3/3.8 MHz Betriebstemperatur: -20°C to +70°C Lagertemperatur: -30°C to 80°C Abmessungen (BxHxT): 160 x 114 x 28 mm Änderungen der technischen Daten und des Designs zum Zwecke ■... - Seite 11 Deutsch...
-
Seite 12: Technical Features
SPECIAL FEATURES 5.8"/16:9 High Density Display: The XT58HR is a TFT-LCD active matrix 16:9 video monitor, featuring a 5.8" high quality color LCD screen. It deploys a color TFT-LCD panel with 280‘800 dots resolution, to give you excellent picture details. - Seite 13 ENGLISH BOX CONTENTS Appearance Parts Name Quantity Monitor Main Unit 1pcs 1pcs IR-Remote Control Mounting Frame 1pcs Signal Cable 1pcs User Manual 1pcs CONTENT SAFETY PRECAUTIONS .....................14 THE LCD MONITOR ....................15-17 BUTTONS ON LCD MONITOR ..................15 REMOTE CONTROL FUNCTIONS ................16 MENU SETTINGS .......................17 CONNECTION LAYOUT ....................18 TROUBLESHOOTING....................19...
-
Seite 14: Safety Precautions
SAFETY preCauTIONS 1. The unit is designed for using with a DC +12V, negative ground battery power supply, it may not be connected and/or used differently. 2. Do not operate the unit in any way other than described in this manual. Failure to follow the instructions will invalidate your warranty. -
Seite 15: The Lcd Monitor
ENGLISH THE UNIVERSAL monitor BUTTONS ON LCD MONITOR 1. [POWER]-button ■ Press the [POWER]-button to turn on the monitor. ■ Press and hold the [POWER]-button to turn off the monitor. Infrared transmitter 2. [SELECT]-button ■ Press the [SELECT]-button to switch between AV 1 and AV 2. 3. -
Seite 16: Remote Control Functions
Remote Control Functions 1. [POWER]-button ■ Press the [POWER]-button to turn on/off the unit. 2. [VIDEO SELECT]-button ■ Press the [VIDEO SELECT]-button to choos between the formats 19:9 and 4:3. 3. []-button ■ Press the []-button to decrease the value of the selected menu item. 4. -
Seite 17: Menu Settings
ENGLISH MENU SETTINGS MENU 1. Press the -button to enter the main menu and press the button repeatly to choose between the different menu items. 2. Press one of the -buttons to change the value of the selected menu item. ... -
Seite 18: Connection Layout
Connection LayouT ACC (Red) GND (Black) AV INPUT 1 ACC (red) ■ If there is no ACC available, please connect ACC lead to the power supply with a switch. GND (black) ■ Connect to chassis ground or negative terminal of the car battery. AV input ■... -
Seite 19: Troubleshooting
ENGLISH TROUBLESHOOTING Problem: Cause Remedy No picture and sound 1. The power wire 1. Check the power wire when the monitor is connection is wrong or and replace the fuse. turned on. the fuse is blown. 2. Check the system cable 2. -
Seite 20: Specifications
SPECIFICATIONS Power Source: 10.5 - 16V (DC) Operating Voltage: 12V (DC) Operating Current: < 1A IR Transmit Frequencies: CHNA 2.3/2.8 MHz CHNA 3.3/3.8 MHz Operating Temperature: -20°C to +70°C Storage Temperature: -30°C to 80°C Dimensions (WxHxD): 160 x 114 x 28 mm ■... - Seite 21 ENGLISH...
-
Seite 22: Jahre Garantie
2 Years Limited Warranty Dear customer Thank you for purchasing this XZENT product. It is advisable to keep the original packing material for any future transporting of the product. Should your XZENT product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Seite 23 WARRANTY/GARANTIE XZENT Model: XT58HR Serial Number: ..........................Date of Purchase: ......................... Your name: ........................... Your address: ..........................City: ............................... State: ........ZIP or Postal Code ................ Country: ............................Dealer’s address & stamp...
- Seite 24 INSTRUCTION MANUAL...
