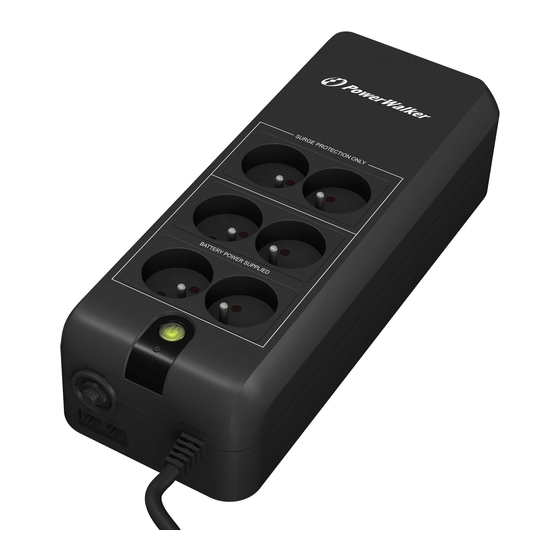

PowerWalker VFD 600 APFC Gebrauchsanleitung
Verwandte Anleitungen für PowerWalker VFD 600 APFC
Inhaltszusammenfassung für PowerWalker VFD 600 APFC
-
Seite 13: Unterbrechungsfreie Stromversorgung (Usv)

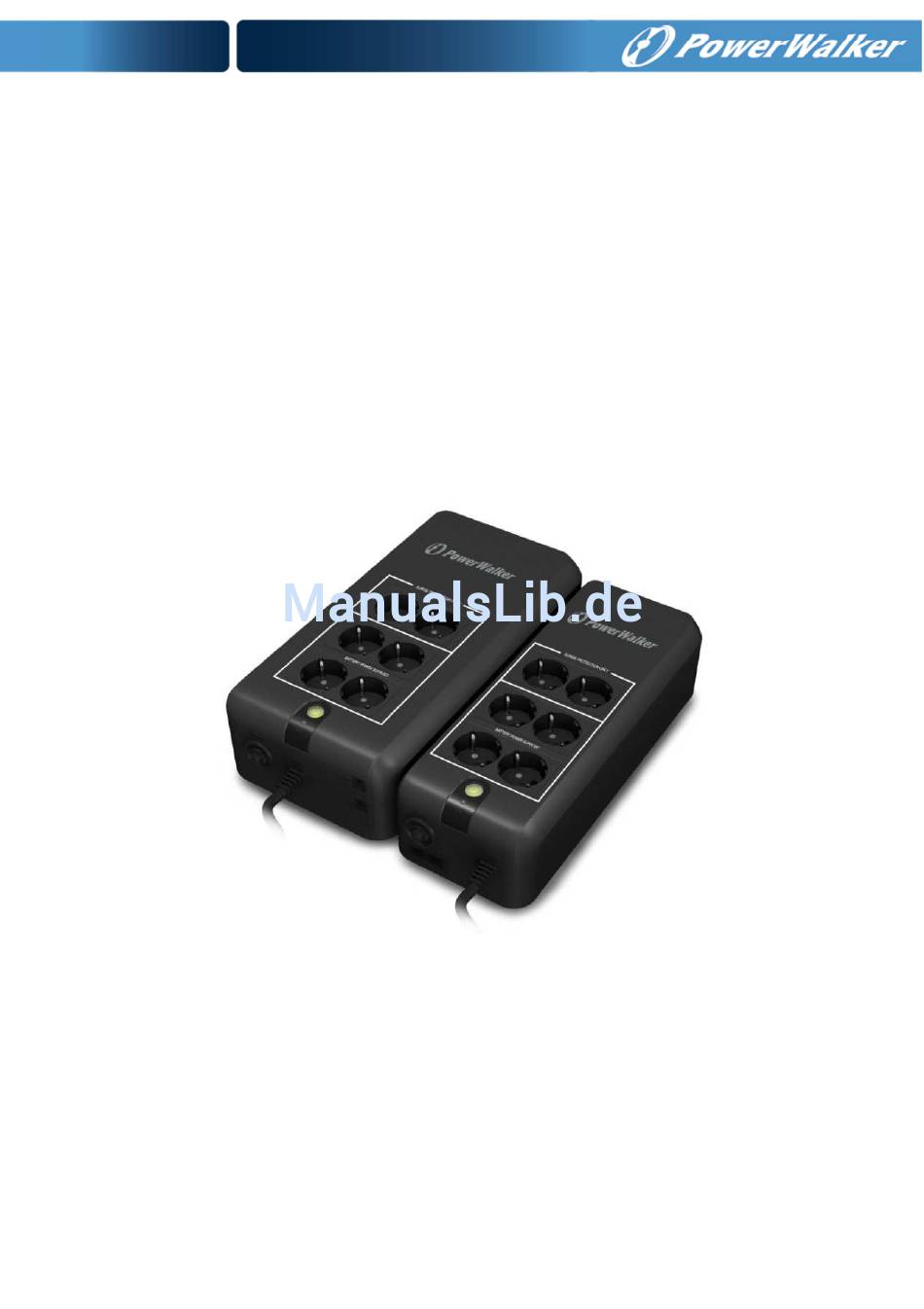

Standby-USV (Offline) PowerWalker VFD 600 APFC PowerWalker VFD 800 APFC PowerWalker VFD 600 APFC/FR PowerWalker VFD 800 APFC/FR Bedienungsanleitung DE/EN/FR/PL Unterbrechungsfreie Stromversorgung (USV) - Seite 14 WICHTIGE SICHERHEITSHINWEISE – HEBEN SIE DIESE HINWEISE AUF ACHTUNG! Lesen Sie bitte sorgfältig die folgenden Informationen und bewahren Sie dieses Handbuch späteren Bezugnahme auf. Nichtbeachtung dieser Sicherheitshinweise kann lebensgefährlich oder gesundheitsgefährdend sein und die Funktion des Geräts sowie die Sicherheit Ihrer Daten beeinträchtigen. Stromschlaggefahr.
- Seite 15 1) Entfernen Sie Uhren, Ringe oder andere Metallgegenstände von den Händen. 2) Verwenden Sie Werkzeuge mit isolierten Griffen. 3) Tragen Sie Gummihandschuhe und -stiefel. 4) Legen Sie keine Werkzeuge oder Metallteile auf die Batterien. 5) Trennen Sie die Aufladequelle ab, bevor Sie die Batterieklemme anschließen oder entfernen.
-
Seite 16: Beschreibung Des Systems
2. Grüne LED: Wechselstrommodus/Batteriemodus 3. Rote LED: Fehler-LED 4. Alle Buchsen haben Überspannungsschutz 5. Buchsen mit Überspannungsschutz 6. Buchsen, über Batterie mit Strom versorgt Seite -- 7. Wechselstromeingang 8. Unterbrecher 9. Überspannungsschutz für Modem-/Telefonleitung VFD 600 APFC VFD 800 APFC... -
Seite 17: Installation & Betrieb
Installation & Betrieb Die Installation der PowerWalker VFD 600/800 APFC USV ist so einfach wie unten gezeigt. Beachten Sie, dass der Netzschalter auf “ON” stehen muss und dass sämtliche Geräte in die Buchsen, die über Batterie mit Strom versorgt werden, gesteckt sein müssen, da sonst die USV deaktiviert ist und sie ihre Geräte bei einem... - Seite 18 3. Aufladen Wenn das Gerät das Werk verlässt, ist die interne Batterie vollständig aufgeladen. Allerdings kann ein Teil der Energie beim Transport verloren gehen, so dass die Batterie vor dem Einsatz aufgeladen werden sollte. Stecken Sie den Stecker der USV in eine geeignete Steckdose, schalten Sie sie ein und laden Sie den Akku vollständig auf, indem Sie den Stecker für mindestens 8-10 Stunden in der Steckdose lassen, ohne eine elektrische Last anzuschließen (d.h.
- Seite 19 4. Computeranschluss Schließen Sie ein Computergerät an eine der durch die Batterie mit Strom versorgten Buchsen oben an der USV an. Die PowerWalker VFD 600/800 APFC USV besitzt sechs Buchsen, jeweils mit Überspannungsschutz, vier davon mit Batterieunterstützung. 5. Anschließen von Peripheriegeräten Stecken Sie die Peripheriegeräte (Drucker, Scanner, Lautsprecher) in die Ausgänge...
- Seite 20 6. Anschluss des Modem-/ Telefonkabels Schließen Sie das eingehende Internetkabel an die Buchse „In“ an der Seite der USV an. Verwenden Sie ein weiteres Internetkabel und stecken Sie ein Ende des Kabels in die „Out“-Buchse an der Seite der USV. Schließen Sie das andere Ende des Modemeingangskabels wie dargestellt an.
- Seite 21 9. DC-Startfunktion Mit der DC-Startfunktion kann die USV ohne Wechselstromzufuhr eingeschaltet werden, wenn die Batterie vollständig aufgeladen ist. Drücken Sie die Netztaste, um die USV einzuschalten. 10. Batterieaustausch ACHTUNG: Batterieaustausch darf qualifiziertem Wartungspersonal durchgeführt werden. Bitte beachten Sie beim Austauschen der Batterien die folgenden Abbildungen.
- Seite 22 Schritt 3: Ziehen Sie die Batterie nach dem Entfernen der Batterieabdeckung vorsichtig heraus und trennen Sie dabei die beiden Verbindungskabel zur USV ab. Achten Sie darauf, denselben Batterietyp einzusetzen, und entsorgen Sie alte Batterien ordnungsgemäß bei einer Recyclingstelle. Abbildung 3...
-
Seite 23: Spezifikation
Spezifikation NENNLEISTUNG 600 VA/300W 800 VA/420W EINGANG Reine Sinuswelle Bereich 170 V AC ~ 270 V AC Eingangsspannung Nennspannung 220 V AC Nennfrequenz 50H/60HZ AUSGANG Leitungsmodus Wie Eingang Akkumodus Stufenwelle Spannung Wie Eingangsspannung Leitungsmodus Spannung des Akkumodus 220 V AC±10% Frequenz Wie Eingangsfrequenz Leitungsmodus... -
Seite 24: Problembehebung
AKUSTISCHER ALARM Zustand Summer Batterie normal Summt alle 5s Niedriger Batteriestand Summt alle 1s Störung Kontinuierlicher Alarmton Summt alle 0,5s Überlast SCHUTZ TVSS / Überlast / Kurzschlussschutz / Überladung ABMESSUNGEN 600VA 800VA Abmessungen (TxBxH) 320*125*86(mm) 335*170*92,5(mm) Nettogewicht 3,1 kg 4,1 kg Steckdosen Schuko/Französisch 6 Steckdosen (2 nur mit Überspannungsschutz,...
