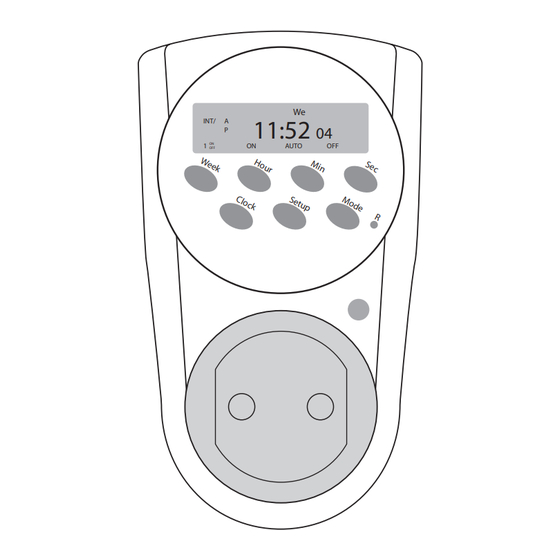

Lucky Reptile PRO Timer II Betriebsanleitung
Verwandte Anleitungen für Lucky Reptile PRO Timer II
Inhaltszusammenfassung für Lucky Reptile PRO Timer II
- Seite 1 Betriebsanleitung Operating Instruction PRO-Timer II ITEM # ET - 2P 11:52 INT/ AUTO...
-
Seite 2: Wochentag & Uhr Einstellen
Der PRO Timer II ist eine digitale Zeitschaltuhr für höchste Ansprüche. Die kleinste Schaltzeit beträgt 1 Sekunde. Das Gerät verfügt über 8 frei programmierbare Schaltplätze, die wahlweise als reguläre Zeit- schaltuhr oder als Intervallsteuerung verwendet werden können. Damit eignet sich das Gerät auch ideal für die Steuerung von Beregnungsanlagen. -
Seite 3: Intervallsteuerung Programmieren
Zur Programmierung drücken Sie „SETUP“ bis Sie den gewünschten Schaltplatz erreicht haben. Drücken Sie jetzt die entsprechenden Tasten, um die gewünschte Zeit einzustellen: „HOUR“ für Stunden, „MIN“ für Minuten und „SEC“ für Sekunden. Durch Drücken von „WEEK“ können Sie auswählen an welchem Wochentag das Programm des Schaltplatzes aktiviert werden soll. Nach erfolgter Einstellung drücken Sie erneut „SETUP“ um die Ausschaltzeit zu definieren und wiederholen obige Vor- gehensweise. Das gilt auch bei der Programmierung weiterer Schaltplätze. Informationen zum Einstellen der Wochentage: Durch wiederholtes Drücken der Taste „WEEK“ im Programmiermodus erscheinen die gewählten Tage im Display. Er- scheint MO (Montag), TU (Dienstag), WE (Mittwoch), TH (Donnerstag), FR (Freitag), SA (Samstag) und SU (Sonntag) gleich- zeitig im Display, dann gilt das Programm für die ganze Woche. Leuchten nur vereinzelte Wochentage auf, dann gilt das Programm nur an diesen Tagen. Stellen Sie z.B. bei „1 ON“ Mo 10:00 ein und bei „1 OFF“ Sun 18:00, dann wird das angeschlossene Gerät die ganze Woche von Montag bis Sonntagabend eingeschaltet. Wichtiger Hinweis: Stellen Sie sicher, dass nicht zur Nutzung vorgesehene Schaltplätze keine Daten enthalten. Drücken Sie gegebenenfalls „Mode“, um die Daten des Schaltplatzes zu löschen. Drücken Sie „CLOCK“, um den Programmiermodus zu verlassen. Die Zeitschaltuhr ist jetzt programmiert. Intervallsteuerung programmieren Drücken Sie die Taste „SETUP“ und stellen Sie sicher, das sich das Gerät im Intervall-Modus befindet (es wird links INT angezeigt, s. o.). Schalten Sie ggf. das Gerät in den richtigen Modus (s. o.). In der Intervallsteuerung müssen für jeden Schaltplatz 4 Zeiten programmiert werden. Zunächst muss die Zeitspanne festgelegt werden, in der die Intervallsteuerung arbeiten soll. Dazu muss eine Uhrzeit für den Start und das Ende der Intervallsteuerung und der/die Wochentag/e festgelegt werden. Analog zu Zeitschaltuhr werden also „1 ON“ und „1 OFF“ programmiert. Um die Programmierung der Punkte abzuschließen drücken Sie jeweils „SETUP“, dann springt das... - Seite 4 Einschalten der Timer- oder Intervallsteuerung Drücken Sie die „MODE“ Taste, um das Gerät in den entsprechenden Betriebsmodus zu versetzen. „ON“ bedeutet, dass das angeschlossene Gerät dauerhaft an ist, bei „OFF“ ist es dauerhaft aus. Damit die Zeitschaltuhr bzw. Intervallsteuerung aktiviert ist, muss „AUTO ON“ oder „AUTO OFF“ im Display leuchten. Im ersten Fall wird das angeschlossene Gerät so lange arbeiten bis es den nächsten „OFF“-Impuls bekommt, den Sie gesetzt haben. Im anderen Fall – „AUTO OFF“ bleibt das Gerät ausgeschaltet bis der nächste „ON“-Impuls kommt. Achtung: bei Nutzung der Intervallsteuerung empfehlen wir, das Gerät immer per „AUTO OFF“ in Betrieb zu nehmen! Bei Verwendung von „Auto On“ gilt nur die Startzeit, das Gerät ist aber nicht in der Lage, die programmierten Intervalle auszuführen und ist entsprechend dauerhaft an, bis die programmierte Endzeit des Intervallbereichs erreicht ist. Das kann z.B. bei der Steuerung einer Beregnungsanlage fatal sein. Setzten Sie es hingegen auf „AUTO OFF“, sind angeschlossene Geräte aus, bis der nächste „ON“ – Zyklus kommt und ab da die Intervalle wie programmiert ausgeführt werden können. Generell ist es empfehlenswert, den PRO Timer kurz vor der nächsten anstehende Schaltzeit in Betrieb zu nehmen. Beispiel 2: Angenommen es ist Montag, die aktuelle Zeit ist 14:00 Uhr und Sie nehmen gerade die unter Beispiel 1 ge- nannte Programmierung vor. Sie schließen den Vorgang ab und stellen unter Mode „AUTO ON“ ein. Dann wird das ange- schlossene Gerät permanent an sein, bis es um 16:00 ausgeht, weil die Programmierung von „1 ON“ am Montag um 8:00...
- Seite 24 PRO-Timer II 11:52 INT/ AUTO...
- Seite 25 1. DE Intervall / Aktionszeit /Pause 7. DE Programmierung 13. DE Steckerbuchse GB Interval / Action Time / Pause GB Programming GB Plug FR Intervalle / Temps d‘action / Pause FR Programmation FR Connecteur de prise NL Interval / Actietijd / Pauze NL Programmering NL Stekker IT Intervallo / Tempo di azione / Pausa IT Programmazione IT Spina ES Intervalo / Tiempo de acción / Pausa ES Programación ES Enchufe Интервал / Время действия / Пауза программирование...
- Seite 26 Garantiekarte / Warranty Card Bitte bei Defekt ausfüllen In case of Malfunction please fill out Name Straße / Street PLZ / Zip Code Ort / City Land / Country Telefon / Phone E-Mail Kaufdatum / Purchasing Date: (bitte Nachweis beilegen / please attach proof) Gekauft bei / Purchased from: Fehlerbeschreibung / Description of Problem: (bitte so genau wie möglich / as accurate as possible please)
- Seite 27 Bei Garantieansprüchen oder Reparaturen wenden Sie sich an Ihren Fachhändler. In case of warranty claims or repairs contact your specialist dealer. Avec des exigences de garantie, veuillez vous adresser à votre commerçant spécialisé pour d’éventuelles réparations. Bij recht op waarborg of herstelling gelieve zich te wenden tot uw speciaalzaak. En caso de reclamaciones, reivindicaciones de garantía o reparaciones, diríjanse a su especialista. In caso di richieste in garanzia o di sostituzioni rivolgersi al proprio rivenditore di zona. Повопросамгарантийныхпретензийилиремонтаобращайтесь...
