1.
Verwijder de negatieve klem van de accu.
Verwijder de bekleding in de kofferruimte.
Maak de toegang tot de beide achterlicht units vrij.
2.
De bestaande rubberen tules onder de beide achterlicht units doorprikken.
3.
Leid het kabeleind met de groene en bruine draden door de rechter tule.
Het kabeleind met de gele, blauwe, witte, rode en zwarte draden door de linker tule leiden.
Bevestig de beide kabeldelen m.b.v. de bijgeleverde kabelbinders onder het voertuig.
Schuif de rubber afdekplaat over de kabedelen.

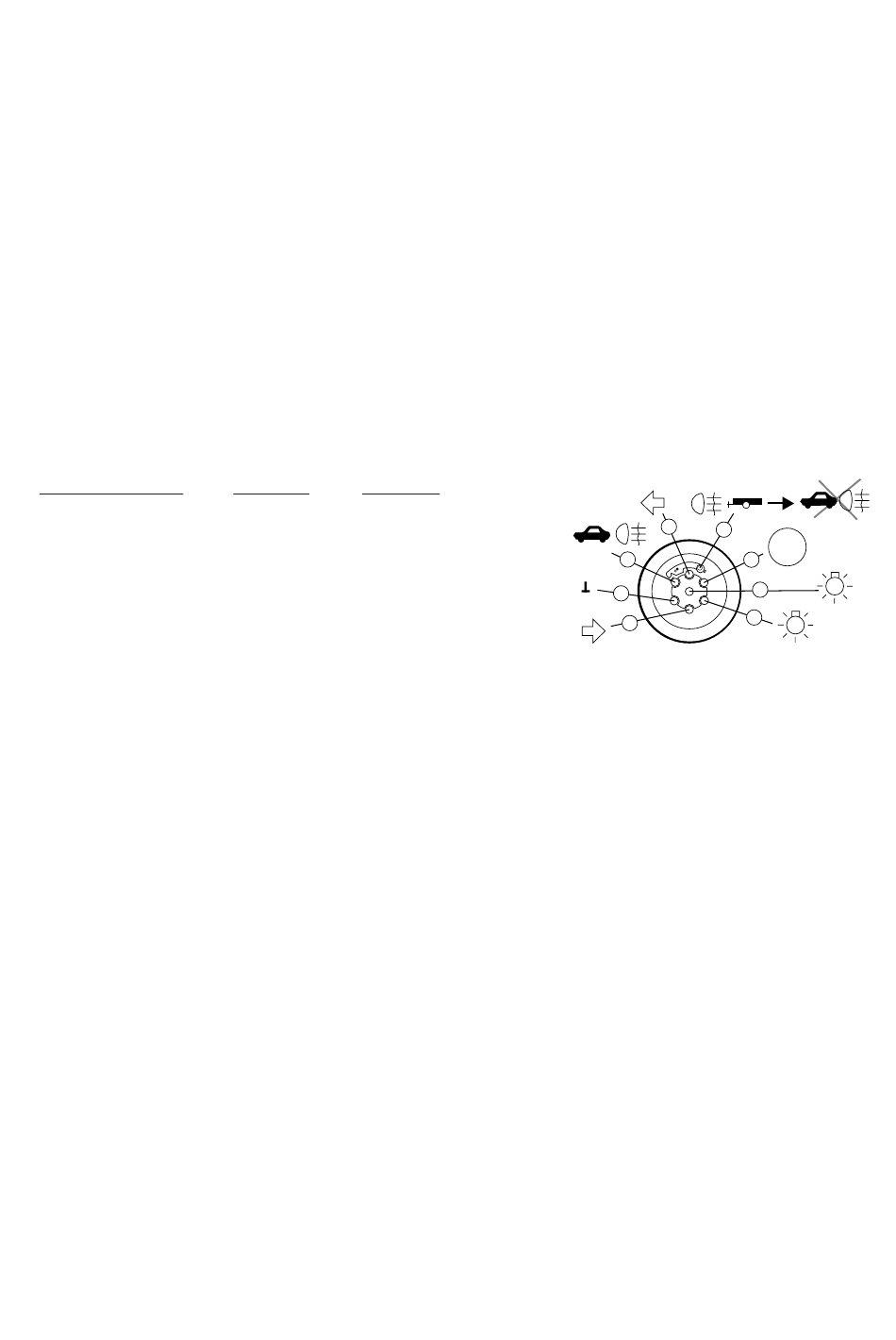

Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
Monteer de contactdoos op de trekhaakplaat.
4.
Het andere eind van de kabeldelen worden als volgt aangesloten:
Neem deze connectoren uitelkaar.
Sluit de connectoren van de kabelboom, met de groen en bruine draden, aan op de zojuist vrijgemaakte connectoren van de rechter achterlicht
unit. Sluit de connectoren van de kabelboom, met de gele, blauwe, rode, zwarte en grijze draden, aan op de zojuist vrijgemaakte connectoren
van de linker achterlicht unit. Bevestig de witte draad op de bestaande voertuigmassa.
5.
Sluit de massakabel aan op de accu en controleer de electrische installatie met de aanhanger aangesloten.
Monteer de gedemonteerde delen.
©ECS2000
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
MERCEDES MB 100-SERIE 1988-
Bestel Nr.: MB-013-B
Contact Nr.:
Draad kleur:
1 (L)
geel
2 (54-G)
blauw
3 (31)
wit 2,5 mm2
4 (R)
groen
5 (58-R)
bruin
6 (54)
rood
7 (58-L)
zwart
8 (58-b)
grijs
MB-013-B-N
220200L
1
8
STOP
2
6
7
3
5
4
REVISIE 0
