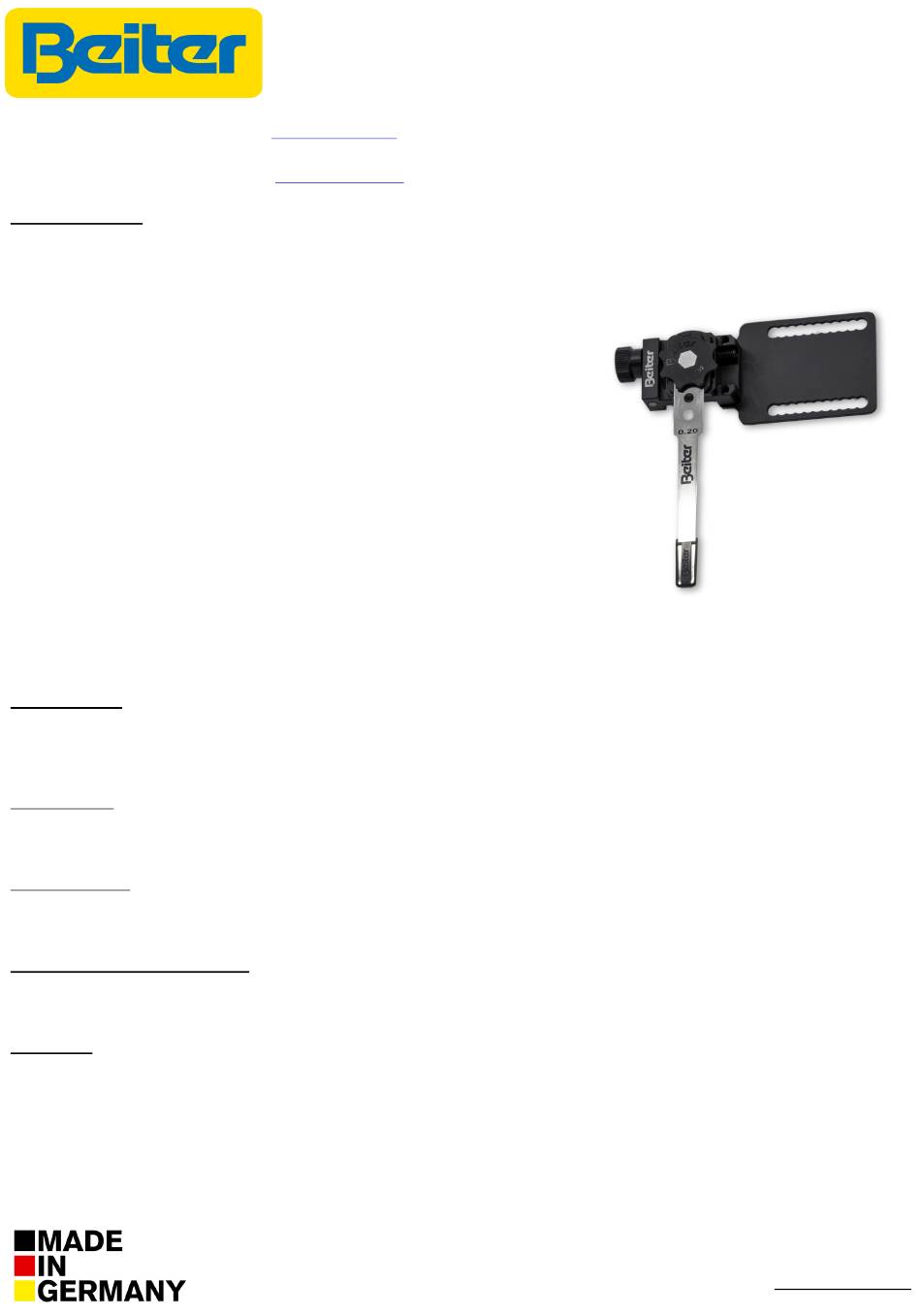

Werner Beiter MicroKlicker Gebrauchsanleitung

12/2021 ver.1.0
MicroKlicker
Gebrauchsanleitung / Instructions
Herzlichen Glückwunsch zum Kauf des Beiter MicroKlickers! Informationen zur Montage und Bedienung erhalten Sie in dieser Gebrauchsanleitung. Weitere Informationen
zu diesem und anderen Produkten finden Sie auf www.wernerbeiter.com oder archery.wernerbeiter.com , aber auch indem Sie dem QR-Code folgen oder im gut
sortierten Bogensportfachhandel.
Congratulations for buying the Beiter MicroKlicker! Information on installation and operation is given on the back of this page
You will find further information on this product on www.wernerbeiter.com, on archery.wernerbeiter.com or following the QR-Code or at your favourite Beiter Dealer.
ZUSAMMENBAU:
Öffnen Sie die Box und überprüfen Sie, ob alle Teile enthalten sind.
Es sind zwei Versionen mit unterschiedlichen Halteplatten verfügbar - 49mm und 63mm - bzw. eine dritte 84mm als Custom
Order. Diese unterschiedlich langen Plattern sind notwendig wegen der
unterschiedlichen Abstände zwischen den Visierbefestigungen und der
Frontpartie der Mittelteile unterschiedlicher Hersteller.
Lieferumfang:
- Halteplatte 49mm oder 63mm
- MicroKlicker Körper
- 2 Klickerblätter, je 1 x 0,20mm und 0,25mm (nicht im Basic Kit!)
- 2 Endkappen KL05052, Schwarz (nicht im Basic Kit!)
- 1 Klickerrad mit Schraube 6/32"
- 1 Ausrichtplatte (MIKL26163)
- 2 Linsenkopfschrauben M4x10
- je 2 Edelstahl Senkkopfschrauben 7/8" und 3/4"
- je 1 Innensechskantschlüssel 1/8" und 2,5mm
Halteplatte mit dem MikroKlicker Körper mit den Linsenkopfschrauben und dem
Innensechskantschlüssel 2,5mm zusammenschrauben. Beiter MicroKlicker
unter der Visierplatte mit den mitgelieferten Senkkopfschrauben befestigen.
Sicherstellen, dass die Länge der Schrauben ausreicht. Schrauben in zwei
unterschiedlichen Längen sind im Lieferumfang.
EINSTELLUNG:
Stellen Sie den Beiter MicroKlicker an der Skala zunächst auf den Wert "4" ein. Danach richten Sie das Klickerblech auf die
gewünschte Position aus und fixieren es mit der Klickerschraube. Anschließend können Sie den Klicker mittels Handschraube
um 0,1 mm pro Klick verschieben. Der Verstellbereich beträgt 10mm (+/- 5 mm).
Klickerlänge:
Klickerblech in die Klickerausrichtplatte (MIKL26163) legen und mit dem Klickerrad befestigen. Die Platte kann beidseitig
benutzt werden - wie in den Bildern erkennbar. So kann die Gesamtlänge des Klickers von 55-83mm variieren.
Klickerneigung:
Die Nuten auf der Klickerausrichtplatte ermöglichen die Neigung des Klickers sehr präzise und wiederholbar zu ändern. Dafür
das Klickerrad um ca. 3/8 Umdrehung lösen und den Winkel des Klicker ändern; von Nut zu Nut sind es 7,5 Grad!
Einstellung der Auszugslänge:
Beiter MicroKlicker auf den Skalenwert "4" stellen. Das Klickerblech in der gewünschte Position mit der Klickerschraube
feststellen. Der Klicker bewegt sich beim Drehen der Rändelschraube um 0,10mm pro Klick. Der Einstellbereich beträgt 10mm!
ZUBEHÖR:
2 verchromte Klickerbleche mit schwarzer Endkappe werden mitgeliefert, je eines in 0,25mm und 0,20mm.
Der Beiter MicroKlicker ist für alle Klickerkomponenten der Firma Beiter optimiert, so sind verchromte Bleche in 0,30mm
oder schwarze Bleche in 0,25mm erhältlich, wie auch kurze Klickerkappen in Rot, Grün, Hell oder Schwarz und lange
(+4mm) in Hell oder Schwarz.
