waternor aquafit 200 Technische Bedienungsanleitung
Inhaltszusammenfassung für waternor aquafit 200

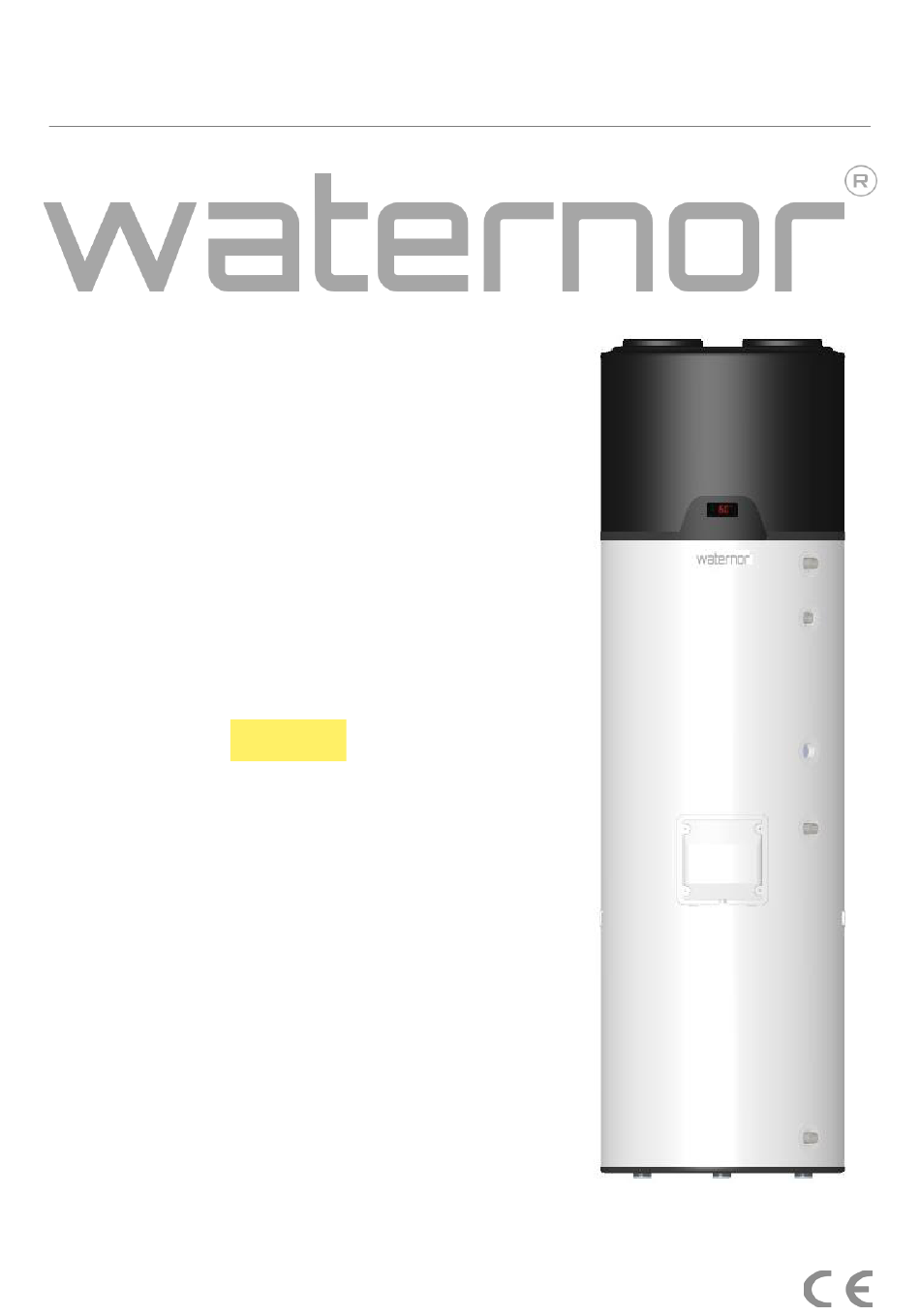

- Seite 1 TECHNISCHE BEDIENUNGSANLEITUNG aquafit 200 | 200cs 300 | 300cs Revisão/Revision: 03 Diretivas/Directives Certificação Europeia European Certification: 2006/95/CE Versão/Version: 0 EN 60335-1 Data/Date: 06/06/2022 EN 60335-2-21 EN 60335-2-40...
- Seite 4 aquafit Technische Bedienungsanleitung rgymn astik Sehr geehrter Kunde, Wir schätzen Ihre Präferenz, wenn Sie Geräte für die Erwärmung von Sanitärwasser gekauft haben. Das aquafit Aerothermal System wird sicherlich alle Ihre Erwartungen erfüllen und Ihnen viele Jahre Komfort mit maximaler Energieeinsparung bieten.
-
Seite 5: Inhaltsverzeichnis
aquafit Technische Bedienungsanleitung rgymn EINFÜHRUNG ....................5 astik Symbole ..........................5 1.1. 1.2. Informationen vor der Installation ..................5 Sicherheits Information ......................6 1.3. SPEZIFIKATIONEN ..................7 Komponenten ........................7 2.1. 2.2. Laufendes Prinzip ......................... 8 Technische Daten ......................... 9 2.3. -
Seite 6: Einführung
aquafit Technische Bedienungsanleitung rgymn 1. EINFÜHRUNG astik 1.1. Symbole Jeder Vorgang, der nach Ansicht des Lieferanten zu schädlichen Gefahren und/oder Sachschäden führt, wird mit einem Gefahrenzeichen gekennzeichnet. Um die Gefahr besser zu charakterisieren, wird dem Symbol eines dieser Wörter nachgestellt: •... -
Seite 7: Sicherheits Information
aquafit Technische Bedienungsanleitung rgymn 1.3. Sicherheits Information astik INFORMATION Bei der Installation: • Die Installation von Wärmepumpenanlagen zur Brauchwassererwärmung muss durch entsprechend ausgebildetes und für diesen Zweck qualifiziertes Personal erfolgen; • Das Gerät sollte nicht an Orten installiert werden, an denen ein Stoß-, oder Explosionsrisiko besteht;... -
Seite 8: Spezifikationen
aquafit Technische Bedienungsanleitung rgymn 2. SPEZIFIKATIONEN astik 2.1. Komponenten Das aquafit Paket enthält: • Warmwasserspeicher, in Edelstahl: Maße: Ø 200cs 300cs Beschreibung Zoll 1695 1695 1995 1995 G 3/4” M Kaltes Wasser G 1" M Spüleinlass Instrumentierung G 1" M Spüleinlass G 1/2”... -
Seite 9: Laufendes Prinzip
aquafit Technische Bedienungsanleitung rgymn • astik Ein Kühlsystem, oben, verantwortlich für die Wärmeübertragung von der Umgebungsluft auf das sanitäre Wasser; Abluftkanal Verdampfer Kompressor Expansionsventil Hochdruckschalter Magnetventil Filter Niederdruckschalter Kondensatablauf Elektrische 2.2. Laufendes Prinzip 1. Die Kühlflüssigkeit (R134a) wird im hocheffizienten Kompressor komprimiert, wodurch Druck und Temperatur ansteigen;... -
Seite 10: Technische Daten
aquafit Technische Bedienungsanleitung rgymn 2.3. Technische Daten astik Einheit 200cs 300cs Art der Ausrüstung Luft/Wasser-Wärmepumpe für Warmwasser Warmwasserkapazität Leergewicht Abmessungen (ø/Höhe) 580/1695 580/1995 Speicherwassererhitzer-Material Rostfreier Stahl Isolierung Polyurethan hoher Dichte 50 mm Kathodischer Schutz (Mg-Anode) 1"1/4 F (Falls zutreffend) ºC Maximale Betriebstemperatur Maximaler Arbeitsdruck Prüfungsangst... -
Seite 11: Transport
aquafit Technische Bedienungsanleitung rgymn astik 3. TRANSPORT Das Gerät muss aufrecht getragen werden. Das Gerät muss mit äußerster Vorsicht angehoben und abgesenkt werden, um Stöße zu vermeiden, die das Material beschädigen könnten. Achten sie darauf, dass die gurte und/oder transportbänder das material nicht beschädigen. -
Seite 12: Installation
aquafit Technische Bedienungsanleitung rgymn 4. INSTALLATION astik 4.1. Sicherheits- und Kontrollgeräte 4.1.1. Hoch-/Niederdruckschalter Bei einem Betrieb außerhalb des vom Lieferanten empfohlenen und definierten Druckbereichs schaltet sich das Gerät ab und zeigt einen Fehler auf der elektronischen Tafel an. 4.1.2. Sicherheitsthermostat Der Sicherheitsthermostat wird vom Lieferanten so eingestellt, dass die Wassertemperatur im Warmwasserspeicher den Sollwert nicht überschreitet. -
Seite 13: Schmerzen Ablassen
aquafit Technische Bedienungsanleitung rgymn 4.2. Schmerzen Ablassen astik Das Gerät sollte nicht über einem Bereich installiert werden, in dem Abflüsse aus dem Tank oder seinen Anschlüssen Schäden im angrenzenden Bereich oder in den unteren Stockwerken der Struktur verursachen könnten. Aus den oben genannten Gründen wird empfohlen, eine Auffangwanne unter das Gerät zu stellen. -
Seite 14: Installation Des Lufteinlasses/-Auslasses
aquafit Technische Bedienungsanleitung rgymn 4.4. Installation des Lufteinlasses/-auslasses astik Als die aquafit während des Betriebs Wärme aufnimmt, muss der Luftstrom (Einlass/Auslass) auf unbeheizte Bereiche gelenkt werden. Das Gerät kühlt den Raum, in dem es aufgestellt wird, und wenn es in Heizungsräumen installiert wird, muss der Luftstrom in andere Räume und/oder nach draußen geleitet werden. - Seite 15 aquafit Technische Bedienungsanleitung rgymn Kanäle mit maximaler Länge astik Ø160 Ø190 Starrer Kanal Flexrohr Berücksichtigung von 90Lockrufen und Lüftungsschlitzen am Lufteinlass und -auslass des Geräts. Wenn Kanäle verwendet werden, die den Luftstrom in Bereiche leiten, die keine Heizung benötigen, gibt es einige Optionen: Verwendung von Außenluft Wenn Außenluft verwendet wird, kann das Gerät entweder...
- Seite 16 aquafit Technische Bedienungsanleitung rgymn Verwendung von Umgebungs- und Außenluft astik Ein verzweigter Kanal kann verwendet werden, um Luft in das Gerät einzublasen. So können sie im Sommer warme Luft von außen und im Winter warme Luft aus einem ungeheizten Raum beziehen. BEHEIZTER ODER UNBEHEIZTER BEREICH min 50 m UNBEHEIZTER...
-
Seite 17: Hydraulische Installation
aquafit Technische Bedienungsanleitung rgymn 4.5. Hydraulische Installation astik Bildbeschriftung 1 Ab sperr Ventil Abfluss Ventil 2 Druck minder Ventil (3 bar / 0,3 MPa) Umwelt pumpe 3 Rückschlag Ventil Thermostatisches Misch Ventil 4 Sicherheit Gruppe (7 bar / 0,7 MPa) Kaltwasser einlass 5 Entwässerungs Siphon Heiß... -
Seite 18: Kondensate
aquafit Technische Bedienungsanleitung rgymn astik ACHTUNG/GEFAHR Das von ihnen verwendete Wasser kann Verunreinigungen und/oder system- und sogar gesundheitsschädliche Stoffe enthalten. Stellen Sie sicher, dass Sie qualitativ hochwertiges Wasser für den Hausgebrauch verwenden. Die folgende Tabelle zeigt einige Parameter, die bei Überschreitung chemisch behandelt werden müssen. -
Seite 19: Elektrisches Diagramm
aquafit Technische Bedienungsanleitung rgymn 4.8. Elektrisches Diagramm astik Bildbeschriftung Elektrische Heizung Boden Wasser Temperature Sonde Magnet Ventil Verdampfer Temperature Sonde Hochdruck Schalter VENT Niederdruck Schalter Neutral Kompressor Phase Sicherheits Thermostat... -
Seite 20: Steuerung Und Programmierung
aquafit Technische Bedienungsanleitung rgymn 5. STEUERUNG und PROGRAMMIERUNG astik 5.1. Schalttafel Das aquafit Bedienfeld ist einfach und intuitiv. Ermöglicht die Konfiguration verschiedener Betriebsparameter in Abhängigkeit von der vom Benutzer ausgewählten Betriebsart. 5.2. Tasten (Funktionen) Taste Beschreibung EIN/AUS Regler ein- und ausschalten; Menü, Untermenü... - Seite 21 aquafit Technische Bedienungsanleitung rgymn Notiz: Nach dem Einschalten des Geräts müssen sie 5 Minuten warten, bis das Gerät den Betrieb astik aufnimmt (Start Timer des Kompressors). 2 - Tastatur sperren/entsperren Um die Tastatur zu entsperren, drücken sie die Tastefür 4s. Die Tastatursperre erfolgt automatisch und erfolgt 30 Sekunden nach jeder Inaktivität der Tastatur.
-
Seite 22: Betriebsarten
aquafit Technische Bedienungsanleitung rgymn 5.5. Betriebsarten astik aquafit ist so programmiert, dass es in drei Betriebsmodi arbeitet: ECO (ÖKONOMIE) im Betriebsmodus arbeitet das Gerät nur als Wärmepumpe, um das Wasser im Warmwasser Bereiter zu erwärmen. Der übernommene Betriebssollwert entspricht dem Parameter SP1. -
Seite 23: Anti-Legionellen-Funktion
aquafit Technische Bedienungsanleitung rgymn astik bis „PA“ erscheint, Taste erneut Parameter zu. Drücken Sie dazu die Taste für 4 Sekunden , und scrollen Sie durch die Pfeile zu „-19“ und wählen Sie durch drücken „SP“ erscheint und Sie müssen durch die Pfeile zu dem Parameter blättern, der dem Zeitplan entspricht (Hr0, Hd1, Hd2 usw.): Parameter Standard... -
Seite 24: Fehler
aquafit Technische Bedienungsanleitung rgymn 6. FEHLER astik Die Installation, Montage und Reparatur der Geräte darf nur von qualifiziertem Fachpersonal durchgeführt werden. Symbole Beschreibung Problem / Überprüfung • Überprüfen Sie die Unversehrtheit der Sonderverbindungen am Sonde 1 beschädigt Controller; • Sonden widerstand messen (NTC 10 kΩ, Widerstand bei 25 °C Sonde 2 beschädigt entspricht ±... -
Seite 25: Fehlerbehebung
aquafit Technische Bedienungsanleitung rgymn astik 8. FEHLERBEHEBUNG Problem Mögliche Ursachen So gehen Sie vor Überprüfen Sie die Stromversorgung. Mangel an Strom Überprüfen Sie den entsprechenden Fehler in der Leistungsschalter. elektronischen Platine Kabel beschädigt oder Überprüfen Sie die Unversehrtheit des getrennt Stromkreises der elektronischen Karte. - Seite 26 aquafit Technische Bedienungsanleitung rgymn Problem Mögliche Ursachen So gehen Sie vor astik Niedriger Überprüfen Sie den Zustand des Hydraulikkreislauf blockiert Warmwasserdurchfluss Hydraulikkreislaufs Fehlende oder schlechte Dimensionierung des Installation und/oder korrekte Dimensionierung Ausdehnungsgefäßes eines Ausdehnungsgefäßes (bei sporadischer Wasseraustritt durch Leckage) die Sicherheitsgruppe Überprüfung des Druckzylinderventils (falls Hochdruck im Netz (bei vorhanden).
-
Seite 27: Systemwartung
aquafit Technische Bedienungsanleitung rgymn astik 9. SYSTEMWARTUNG Stellen Sie vor Wartungsarbeiten am Gerät sicher, dass es nicht an die Stromversorgung angeschlossen ist! Warten Sie, bis der Lüfter vollständig zum Stillstand gekommen ist. Der Umgang mit der Flüssigkeit im Gerät darf NUR von einem qualifizierten ACHTUNG Techniker durchgeführt werden. -
Seite 28: Filter Des Reduzierventils Reinigen
aquafit Technische Bedienungsanleitung rgymn 9.3. Filter des Reduzierventils reinigen astik Um den Filter des Reduzierventils regelmäßig zu reinigen, sollten Sie: • Schließen Sie die Wasserzufuhr. • Drehen Sie gegen den Uhrzeigersinn, bis Sie die Spannung von der Feder nehmen • Entfernen Sie den Griff •... -
Seite 29: Trockener Kontakt "Sgready" /Fotovoltaik
aquafit Technische Bedienungsanleitung rgymn astik 10. TROCKENER KONTAKT "SGReady" /FOTOVOLTAIK Der Wärmepumpenregler hat ein Hilfskabel, für potenzialfreien Trockenkontakt, das verwendet werden kann. Effizienz erhöhen und autonomen Energieverbrauch, für die Warmwasserbereitung gemäß jedem unten angegebenen System: Trockenkontakt darf Relais aktiviert/geschlossen, werden ohne Spannungseingang, d. h. - Seite 30 aquafit Technische Bedienungsanleitung rgymn astik...
- Seite 32 Hilfeleistung vorliegt, zahlt der Kunde für die verlorene Zeit der technischen Hilfeleistung. HINWEIS:Dieses Blatt muss vom Installateur/Wiederverkäufer ordnungsgemäß ausgefüllt, unterschrieben und abgestempelt und an ENERGIE EST, Lda. zurückgesendet werden, andernfalls wird die Garantie nicht gültig. Senden Sie dieses installationsblatt an garantias@waternor.pt,Schreiben Sie die Seriennummer des Geräts als Betreff.
- Seite 34 HINWEISE / NOTIZEN:...
- Seite 36 aquafit Technische Bedienungsanleitung rgymn astik...
