BENZIN
KETTENSÄGE
52 CC / 2.2 KW
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TamerPro 52 CC 2.2 KW

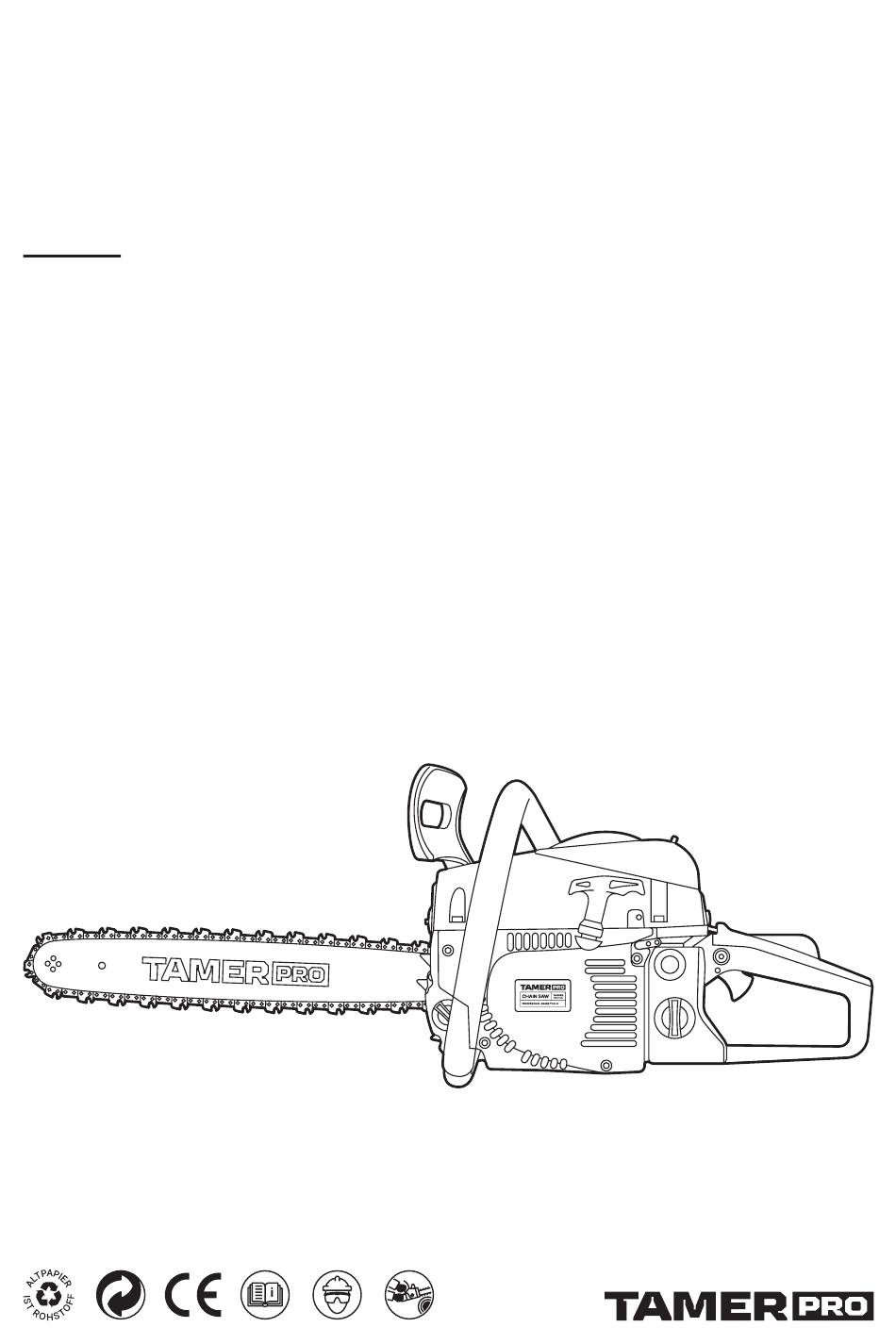

  • Seite 1 BENZIN KETTENSÄGE 52 CC / 2.2 KW...

  • Seite 2: Sicherheit Zuerst

    SICHERHEIT ZUERST Anweisungen in Warnhinweisen in diesem Handbuch, die mit dem Symbol gekennzeichnet sind, beziehen sich auf kritische Punkte, die berücksichtigt werden müssen, um mögliche schwere Körperverletzungen zu vermeiden, und aus diesem Grund werden Sie gebeten, alle diese Anweisungen sorgfältig zu lesen und ihnen unbedingt Folge zu leisten.

  • Seite 3: Inhaltsverzeichnis

    INHALT 1. TEILELAGE 2. WARNKENNZEICHEN AN DER MASCHINE 3. SYMBOLE AUF DER MASCHINE 4. SICHERHEITSVORKEHRUNGEN 5. INSTALLATION DER FÜHRUNGSSCHIENE UND SÄGEKETTE 6. KRAFTSTOFF- UND KETTENÖL 7. BETRIEBSMOTOR 8. SÄGEN 9. PFLEGE 10. PFLEGE VON SÄGEKETTE UND FÜHRUNGSLEISTE 11. SPEZIFIKATIONEN...

  • Seite 4: Teilelage

    1. TEILELAGE 1. Frontschutz 8. Gasverriegelungstaste 2. Starterknopf 9. Motorschalter 3. Luftreiniger 10. Treibstofftank 4. Chokeknopf 11. Öltank 5. Gasverriegelung 12. Vorderer Griff 6. Hinterer Griff 13. Sah Kette 7. Gashebel 14. Führungsschiene 2. WARNKENNZEICHEN AN DER MASCHINE 1. Lesen Sie die Bedienungsanleitung, bevor Sie dieses Gerät in Betrieb nehmen.

  • Seite 5: Symbole Auf Der Maschine

    WARNUNG Das Produkt niemals umbauen. Wir übernehmen keine Garantie für die Maschine, wenn Sie das umgebaute Produkt verwenden oder die im Anleitung beschriebene ordnungsgemäße Verwendung nicht beachten. 3. SYMBOLE AN DER MASCHINE Für einen sicheren Betrieb und eine sichere Wartung sind Symbole in Reliefs auf der Maschine eingraviert.

  • Seite 6: Sicherheitsvorkehrungen

    4. SICHERHEITSVORKEHRUNGEN VOR BENUTZUNG DER MASCHINE a. Lesen Sie diese Bedienungsanleitung sorgfältig durch, um zu verstehen, wie Sie dieses Gerät ordnungsgemäß bedienen. b. Sie sollten das Produkt niemals verwenden, wenn Sie unter Alkoholeinfluss stehen, unter Erschöpfung oder Schlafmangel leiden. Besteht darin, dass Ihr Urteilsvermögen beeinträchtigt sein könnte oder dass Sie die Maschine möglicherweise nicht richtig und sicher bedienen können.

  • Seite 7: Arbeitszausrüstung Und Kleidung

    ARBEITSZAUSRÜSTUNG UND KLEIDUNG a. Bei der Verwendung des Produkts sollten Sie wie folgt geeignete Kleidung und Schutzausrüstung tragen: 1. Helm 2. Schutzbrille oder Gesichtsschutz 3. Dicke Arbeitshandschuhe 4. Rutschfeste Arbeitsstiefel 5. Gehörschutz b. Und du solltest mit dir tragen: 1. Angehängte Tools und Dateien. 2.

  • Seite 8: Beim Starten Des Motors

    entfernen Sie sie. abgestorbene Äste, die während des • Beginnen Sie niemals mit dem Fällens herunterfallen könnten. Schneiden, bis Sie einen freien • Stellen Sie den Motor immer ab, bevor Arbeitsbereich, sicheren Stand und Sie ihn abstellen. einen geplanten Rückzugsweg vom umstürzenden Baum haben.

  • Seite 9: Installation Der Führungsschiene Und Sägekette

    Betrieb der Säge getroffen werden könnten. 4. Schneiden bei hoher Motordrehzahl. 5. Greifen Sie nicht zu weit und schneiden Sie nicht über Schulterhöhe. 6. Befolgen Sie die Schärf- und Wartungsanweisungen des Herstellers für Sägeketten. 7. Verwenden Sie nur Ersatzschienen und -ketten, die vom Hersteller oder gleichwertig angegeben sind.
  • Seite 10 Öffnen Sie den Karton und installieren Sie die Führungsschiene und die Sägekette wie folgt an der Antriebseinheit: WARNUNG Die Sägekette hat sehr scharfe Kanten. Verwenden Sie zur Sicherheit dicke Schutzhandschuhe. 1. Ziehen Sie den Schutz in Richtung des vorderen Griffs, um zu prüfen, ob die Kettenbremse nicht aktiviert ist.

  • Seite 11: Kraftstoff- Und Kettenöl

    HINWEIS Eine neue Kette wird seine Länge am Anfang der Nutzung ausdehnen. Überprüfen Sie die Spannung häufig, da eine lose Kette leicht entgleisen oder sich schnell selbst und die Führungsstange abnutzen kann. 6. KRAFTSTOFF- UND KETTENÖL KRAFTSTOFF Mischen Sie ein Normalbenzin (verbleit oder bleifrei, alkoholfrei) und ein qualitätsgeprüftes Motoröl für luftgekühlte 2-Takt-Motoren.

  • Seite 12: Betriebsmotor

    7. OPERATING ENGINE STARTEN DES MOTORS 1. Füllen Sie die Kraftstoff- und Kettenöltanks und ziehen Sie ihre Deckel fest. (F7) 2. Stellen Sie den Schalter auf die Position „I“. (F8) 3. Während Sie den Gashebel und die Gashebelsperre gedrückt halten, drücken Sie den seitlichen Gashebelsperrknopf und lassen Sie den Gashebel los, um ihn in der Startposition zu halten.

  • Seite 13: Kontrolle Der Ölversorgung

    KONTROLLE DER ÖLVERSORGUNG Lassen Sie die Kette nach dem Starten des Motors mit mittlerer Geschwindigkeit PULL laufen und prüfen Sie, ob Kettenöl herausspritzt, wie in der Abbildung gezeigt. (F12) 1. Kettenöl Der Kettenölfluss kann geändert werden, indem ein Schraubendreher in das Loch an der Unterseite der Kupplungsseite eingeführt wird.

  • Seite 14: Zwischen Den Betriebsmodi Umschalten (F15)

    Uhrzeigersinn zurück. 4. Drehen Sie die Leerlaufeinstellschraube (T) gegen den Uhrzeigersinn, sodass sich die Sägekette nicht dreht. Wenn die Leerlaufdrehzahl zu niedrig ist, drehen Sie die Schraube im Uhrzeigersinn. 5. Führen Sie einen Testschnitt durch und stellen Sie die H-Nadel auf die beste Schnittleistung ein, nicht auf maximale Geschwindigkeit.
  • Seite 15 2. Frostschutz-Platte 3. Schraube 4. Normaler Betriebsmodus 5. Frostschutz-Modus 6. Schirm WARNUNG Die fortgesetzte Verwendung des Produkts im Frostschutzmodus, selbst wenn die Temperaturen gestiegen und wieder normal sind, kann dazu führen, dass der Motor nicht richtig startet oder nicht mit seiner normalen Drehzahl läuft.

  • Seite 16: Abstellen Des Motors

    Sie sich an den technischen Kundendienst. Wenn der Motor bei angezogener Bremse mit hoher Drehzahl gedreht wird, erwärmt sich die Kupplung und verursacht eine Fehlfunktion. Wenn die Bremse während des Betriebs ausgelöst wird, nehmen Sie sofort Ihre Finger vom Gashebel und lassen Sie den Motor im Leerlauf laufen.

  • Seite 17: Einen Baum Fällen (F20)

    Betrieb die Kette im Falle eines Rückschlags stoppt. Sie müssen die Funktion der Kettenbremse vor jedem Gebrauch überprüfen, indem Sie die Säge voll laufen lassen 1-2 Sekunden Gas geben und den vorderen Handschutz nach vorne schieben. Die Kette sollte bei voller Motordrehzahl sofort stoppen.

  • Seite 18: Pflege

    sich vor allem bei Arbeiten am Hang auf die ansteigende Seite des Baumstamms. • Befolgen Sie die Anweisungen unter „Sicherheitsvorkehrungen“, um einen Rückschlag der Säge zu vermeiden. Prüfen Sie vor Arbeitsbeginn die Richtung der Biegekraft im Inneren des zu schneidenden Stammes.
  • Seite 19 tippt. Um Schmutz in den Maschen zu reinigen, teilen Sie den Reiniger in zwei Hälften und Bürste in Benzin auf. Bei Verwendung von Druckluft blasen Sie von innen. (F25) 2. Ölöffnung Demontieren Sie die Führungsschiene und überprüfen Sie den Ölöffnung zum Verstopfen.

  • Seite 20: Pflege Von Sägekette Und Führungsleiste

    neue Kette auf ein abgenutztes Kettenrad oder eine abgenutzte Kette auf ein neues Kettenrad. 1. Kettenrad 2. Nadelhalterung 3. Kupplungstrommel 4. Abstandshalter 5. Bremsklotz 4. Kraftstofffilter Demontieren Sie den Filter und waschen Sie mit Benzin, oder ersetzen Sie bei Bedarf mit neuem.
  • Seite 21 Legen Sie Ihre Feile auf den Fräser und drücken Sie ihn geradeaus. Bewahren Sie die Feileposition wie dargestellt auf. (F32) Nachdem jeder Fräser abgefeilt wurde, überprüfen Sie mit der Tiefenanzeige und feilen Sie sie wie dargestellt auf den richtigen Niveau.(F33) WARNUNG Achten Sie darauf, die Vorderkante abzurunden, um die Wahrscheinlichkeit...

  • Seite 23: Spezifikationen

    11. SPEZIFIKATIONEN HINWEIS: Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Seite 24 USER MANUAL EN / DE / LT / EE / LV...
