Inhaltszusammenfassung für Samson XML410

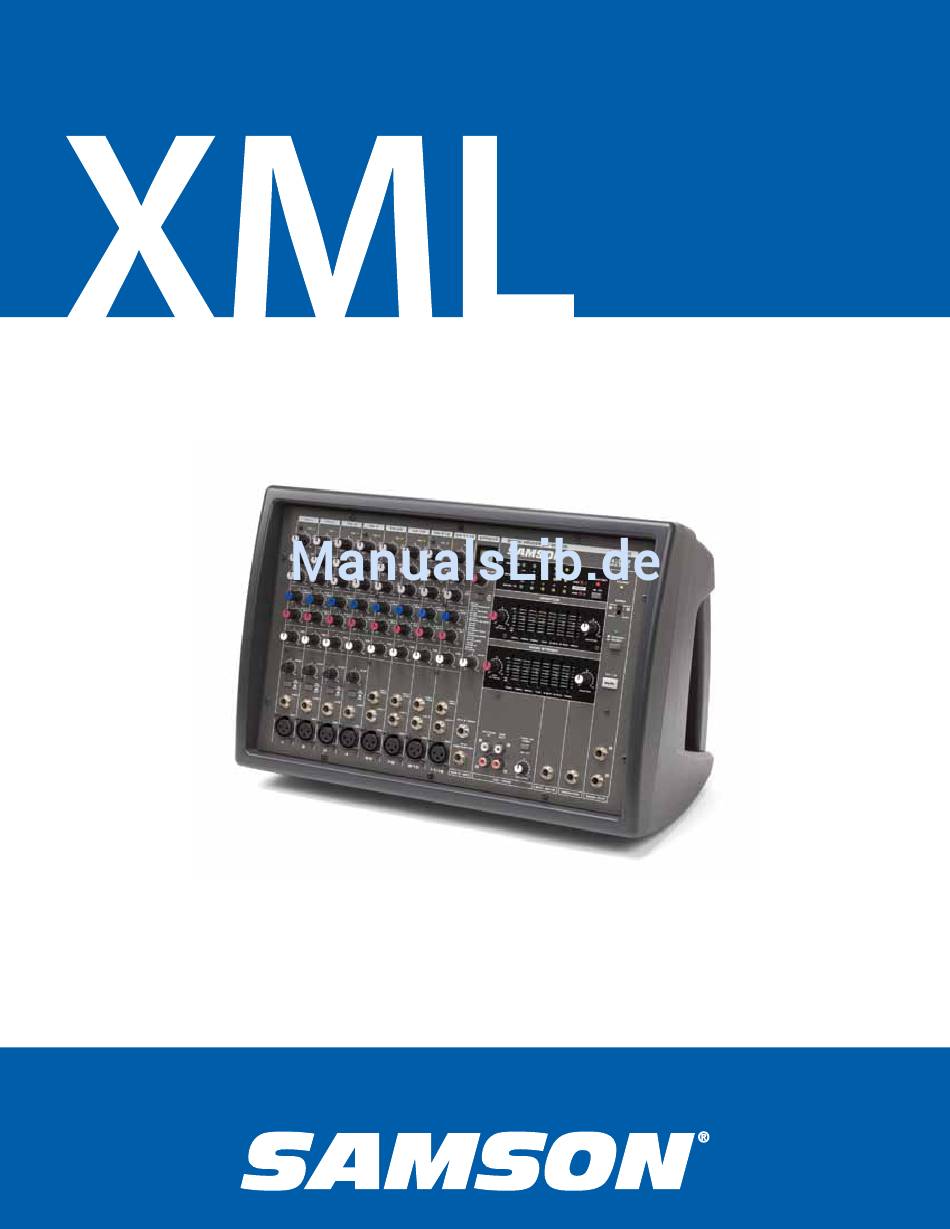

- Seite 1 Aktivmischer Bedienungshandbuch...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR VORSICHT: UM DIE GEFAHR EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE VORDER- ODER RÜCKSEITE DES GERÄTS. IM INNERN BEFINDEN SICH KEINE VOM ANWENDER WARTBAREN BAUTEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM FACHPERSONAL. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter “gefährlicher Spannung”... - Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Anleitungen. Bewahren Sie diese Anleitungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Setzen Sie dieses Gerät keinen tropf enden oder spritzenden Flüssigkei ten aus und stellen Sie keine mit Flüs sigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
-
Seite 4: Inhaltsverzeichnis
Boxenanschlüsse - XML410 ........ -
Seite 5: Einleitung
Sie das Gerät möglichst im originalen Karton und Verpack ungsmaterial zu rück. Wenn Sie das Samson Produkt außerhalb der USA gekauft haben, setzen Sie sich bei Fragen zu Garantie und Wartung bitte mit Ihrem lokalen Vertrieb in Verbindung. -
Seite 6: Xml Features
• Zwei Aux Sends pro Kanal zum Erstellen unabhängiger Mischungen für DSP-Effekte und/oder Monitore. • Der XML410 verfügt über einen grafischen 7-Band-EQ für die Hauptmischung und der XML610/910 über einen doppelten grafischen 7-Band-EQ für den Stereo Main- oder Main/Monitor-Betrieb, mit denen sich die Klangcharakteristik der Signale optimieren lässt. -
Seite 7: Regler Und Funktionen Eingangskanalsektion
Regler und Funktionen Eingangskanalsektion Der folgende Abschnitt beschreibt detailliert jedes Bauteil der XML EINGANGSKANÄLE, inklusive 3-BAND-EQ, MONITOR- und EFX-Sends, GAIN- und VOLUME-Regler. 1. Peak - Diese LED-Anzeige blinkt ROT, wenn das Eingangskanalsignal über- steuert. Um Verzerrungen zu verringern, drehen Sie den VOL-Regler nach links, bis die Clip-Anzeige im normalen Betrieb nicht mehr leuchtet. - Seite 8 Regler und Funktionen 8. 1/4” Eingänge (XML410 Kanäle 1–6; XML610 und XML910 Kanäle 1–4) - Symmetrischer TRS Line-Klinkeneingang (T: heiß, R: kalt, S: Masse). An diesen Eingang lassen sich Mikrofone oder Signalquellen mit Line-Pegel anschließen. Es werden symmetrische und asymmetrische Line-Eingänge akzeptiert. Man kann die 1/4”- und XLR-Eingänge eines Kanals nicht gleichzeitig benutzen.
-
Seite 9: Regler Und Funktionen 24-Bit Digitaleffektsektion
Regler und Funktionen 24-Bit Digitaleffekt-Sektion Die XML-Mischer verfügen über interne 24-Bit Digitaleffektprozessoren mit 100 hochwertigen studiotauglichen Effek- ten, wie Delay, Chorus und Reverb. Der folgende Abschnitt beschreibt die Funktionen der mächtigen internen digitalen Effekt sektion. 12. Effektprogramm-Display - Die Digitaleffektprozessoren der XML-Mischer zeichnen sich aus durch ein zweistelliges 7-segmenti ges numerisches Display zum Anzeigen der EFFEKTPROGRAMM-Nummern von 00 - 99. -
Seite 10: Regler Und Funktionen Hauptsektion
Regler und Funktionen Hauptsektion Die Mischer der XML-Serie verfügen über zwei interne Endstufen. Abhängig vom MODE-Wahlschalter, wird entweder das MAIN- oder das MONITOR Bus-Signal zu den Endstufen geleitet. 19. MAIN Ausgangspegelanzeigen - Mit der Aus- gangs pegelanzeige können Sie den Pegel des Signals überwachen, das zur MAIN-Endstufe und zu den MAIN OUT-Buchsen geleitet wird. - Seite 11 Regler und Funktionen 26. EFX TO MON - Der EFX TO MON-Regler steuert den Pegel des Signals, das vom integrierten Digitaleffekt zurück zum MONITOR-Bus geleitet wird. So können Sie die DSP-Effekte in den Monitorboxen hören. 27. Grafischer Equalizer (nur XML610 und XML910) - Mit dem grafischen 7-Band-EQ können Sie den Frequenzgang des MONITOR Bus-Signals abstimmen.
-
Seite 12: Regler Und Funktionen Weitere Eingangsbuchsen (Aux In Und Cd/Tape In)
Weitere Eingangsbuchsen (AUX IN und CD/TAPE IN) Über diese Eingangsbuchsen können die Signale externer Geräte dem MAIN-Ausgang beigemischt werden. 29. AUX IN (nur XML410) - Über diese Eingangsbuchse kann das Signal eines externen Geräts dem MAIN-Ausgang beigemischt werden. 30. CD/TAPE IN - Über diesen Stereo Cinch-Eingang schließen Sie ein Stereogerät, z. B. MP3/CD Player, an den Mischer 31. -
Seite 13: Regler Und Funktionen Ausgangsbuchsen
Sie den MAIN/MASTER-Pegelregler und den grafischen EQ durchlaufen haben. Der nominale Ausgangspegel beträgt +4dBu und die Impedanz beträgt 100 Ohm. 37. MAIN OUT (nur XML410) - An diesen Buchsen liegen die MAIN Bus-Signale an, nachdem Sie den MAIN/MASTER-Pegelregler und den grafischen EQ durchlaufen haben. -
Seite 14: Regler Und Funktionen Endstufensektion
AUSGESCHALTETEM Mischer! MAIN-MONITOR - Bei dieser Einstellung kann man die MAIN- und MONITOR-Sektionen unabhängig voneinander betreiben. Das MAIN Bus- Signal wird über MAIN (XML410) oder MAIN (L+R) (XML610 und XML910) ausgegeben und das MONITOR Bus-Signal wird über die MONITOR-Buch- sen ausgegeben. -
Seite 15: Boxenausgänge - Xml610 & Xml910
Boxenausgänge - XML610 & XML910 Die Aktivmischer XML610 und XML910 enthalten zwei Mono-Endstufen, die je nach Betriebsart getrennt für die LEFT und RIGHT MAIN-Ausgänge oder für die MONO MAIN + MONITOR-Ausgänge verwendet werden können. HINWEIS: Wählen Sie mit dem Endstufen-MODE-Schalter, welches Signal zu den Boxenausgängen geleitet wird. Die Gesamtimpedanzlast pro Verstärker darf 4 Ohm nicht überschreiten. -
Seite 16: Boxenausgänge - Xml410
Boxenausgänge - XML410 Der XML410 enthält zwei Mono-Endstufen, die je nach Betriebsart getrennt (max. Ausgangsleistung 200W + 200W) oder im BRIDGE-Modus (max. Ausgangsleistung 400W) verwendet werden können. HINWEIS: Wählen Sie mit dem vorderseitigen Endstufen-MODE-Schalter, welches Signal zu den Boxenausgängen geleitet wird und ob der BRIDGE-Modus aktiviert ist oder nicht. -
Seite 17: Xml-Serie Rückseite
XML-Serie Rückseite 47. SPANNUNGSWAHL-Schalter - Mit diesem Schalter wählen Sie die Betriebs- spannung des Verstärkers. HINWEIS: Achten Sie darauf, dass mit diesem Schalter die korrekte Spannung für Ihr Land eingestellt und die korrekte Sicherung installiert ist. 48. Sicherungsdeckel - Die Sicherung sitzt hinter dem Sicherungsdeckel. Ver- wenden Sie als Ersatz nur eine Sicherung gleichen Typs. -
Seite 18: Boxenanschlüsse - Xml610 & Xml910
Boxenanschlüsse - XML610 & XML910 Abhängig von der Einstellung des vorderseitigen Endstu fen-MODE-Schalters kann die Endstufensektion der XML610 und XML910 auf verschiedene Betriebsarten konfigu riert werden. So können Sie wählen, ob Sie MAIN- plus MONITOR- Verstärker zum Betreiben der Boxen oder einfach nur mehr Leistung für die MAIN-Boxen benötigen. Boxen lassen sich auf zwei Arten an die XML-Aktivmischer anschließen: 1) Sie können eine einzelne Box entweder an die A- oder B-Buchse von AMP 1 und AMP 2 anschließen oder 2) Sie können zwei Boxen parallel an die A- und B-Buchsen von AMP 1 und AMP 2 anschließen. -
Seite 19: Boxenanschlüsse - Xml410
Boxenanschlüsse - XML410 Abhängig von der Einstellung des vorderseitigen Endstu fen-MODE-Schalters kann die Endstufensektion des XML410 auf verschiedene Betriebsarten konfigu riert werden. So können Sie wählen, ob Sie MAIN- plus MONITOR-Verstärker zum Betreiben der Boxen oder einfach nur mehr Leistung für die MAIN-Boxen benötigen. -
Seite 20: Elementarer Betrieb
Elementarer Betrieb Mikrofone und Instrumente anschließen Im folgenden Abschnitt wird die elementare Bedienung der XML-Mischerserie beschrieben. Signalprozessor DI-Box Gesang Gesang E-Gitarre E-Bass Keyboards 1. Bevor Sie Mikrofone oder Instrumente anschließen, müssen alle Systemkomponenten, inklusive XML-Mischer, ausge- schaltet sein. Stellen Sie ebenfalls sicher, dass die Volume- und Gain-Regler jedes XML-Mischerkanals sowie die MAS- TER-Regler der MAIN- und MONITOR-Sektion ganz zurückgedreht sind. -
Seite 21: Interne Digitaleffekte Einsetzen
Interne Digitaleffekte einsetzen Die Mischer der XML-Serie verfügen über einen internen, hochwertigen 24-Bit Digitalsignalprozessor (DSP) mit Effekten in Studioqualität. Der DSP ist ausgestattet mit klaren Delays, üppigen Reverbs und Multieffekten, wie Chorus + Delay oder Chorus + Reverb. Sie können dem Originalsignal ein breites Spektrum an studiotauglichen Effekten hinzufügen, indem Sie einfach die 100 Pre sets durchgehen. -
Seite 22: Monitormischung Erstellen
Monitormischung erstellen Unabhängige Mischung zu den Monitorboxen leiten Bei den Mischern der XML-Serie können Sie die Endstufen im MAIN/MONITOR-Modus betreiben. Sie können also eine End stufe für die Boxen verwenden, die auf das Publikum gerich tet sind, und die andere Endstufe für die Monitorboxen einsetzen, die auf die Musiker gerichtet sind. -
Seite 23: Externen Effekt Einsetzen
Externen Effekt einsetzen Unabhängige Mischung zu externem Effektprozessor leiten Wenn Sie für die Effektbearbeitung ein externes Gerät verwenden möchten, können Sie dieses problemlos über den EFX- Bus der XML-Serie anschließen. Gehen Sie schrittweise wie folgt vor, um Ihren Prozessor ins System zu integrieren. EINGANG STEREO- AUSGANG... -
Seite 24: Cd/Tape In • Rec Out
CD/TAPE IN • REC OUT CD abspielen Die XML-Mischer besitzen einen speziellen Eingang zum Ab- spielen eines CD/MP3 Players oder Bandgeräts. Um den CD/ TAPE INPUT zu verwenden, gehen Sie schrittweise wie folgt vor. 1. Drehen Sie den TAPE IN VOLUME-Regler und den MASTER- Pegelregler ganz zurück. -
Seite 25: Xml Systemeinrichtungen
XML Systemeinrichtungen Bedienungshandbuch XML AKTIVMISCHER... - Seite 26 XML Systemeinrichtungen XML AKTIVMISCHER...
-
Seite 27: Xml-Verdrahtung
XML-Verdrahtung XML-Mischer anschließen Die XML-Mischer lassen sich auf verschiedene Weise in ein System integrieren, um eine Vielzahl von Anwen dungen zu unterstützen. Da die XML-Mischer über symmetrische Ein- und Ausgänge verfügen, lassen sich symmetrische und asym- metrische Signale anschließen. asymmetrischer 1/4” Anschluss Signal Signal Spitze (Signal) -
Seite 28: Xml610 & Xml910 Technische Daten
XML610 & XML910 Technische Daten Nennausgangsleistung XML610: 2 x 300W an 4Ω @ 0,1% Klirrfaktor bei 1kHz XML910: 2 x 450W an 4Ω @ 0,1% Klirrfaktor bei 1kHz Frequenzgang 20Hz~20kHz +/-0,7dB @ 1W Ausgang in 8Ω (AMP OUT) 20 Hz~20kHz +/-0,4 @ +4dB Ausgang in 10kΩ (MAIN OUT, MONITOR OUT, AUX 2 SEND) Klirrfaktor geringer als 0,06% @ 20Hz~20kHz, 150W Ausgang in 4Ω... -
Seite 29: Xml410 Technische Daten
XML410 Technische Daten Nennausgangsleistung XML410: 2 x 200W an 4Ω @ 0,1% Klirrfaktor bei 1kHz Frequenzgang 20Hz~20kHz +/-0,5dB @ 1W Ausgang in 8Ω (AMP OUT) 20 Hz~20kHz +/-0,4 @ +4dB Ausgang in 10kΩ (MAIN OUT, MONITOR OUT, AUX 2 SEND) Klirrfaktor geringer als 0,06% @ 20Hz~20kHz, 75W Ausgang in 4Ω... -
Seite 30: Xml610 & Xml910 Blockdiagramm
XML610 & XML910 Blockdiagramm XML AKTIVMISCHER... -
Seite 31: Xml410 Blockdiagramm
XML410 Blockdiagramm Bedienungshandbuch XML AKTIVMISCHER... - Seite 32 45 Gilpin Avenue Hauppauge, New York 11788-8816 Fon: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
