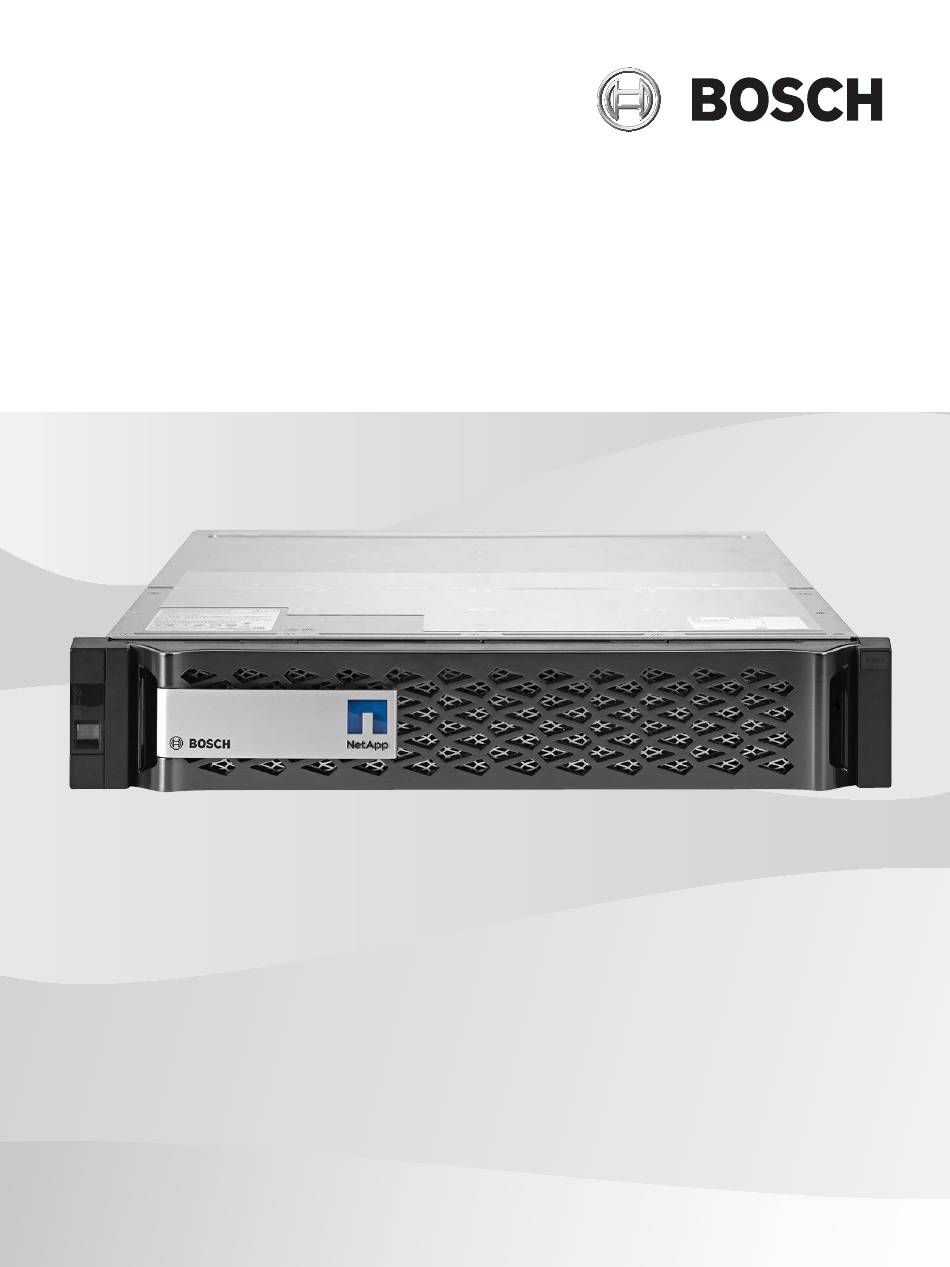

- Seite 1 DSA E‑Series (E2800 12‑bay) DSA‑N2E8X4‑12AT | DSX‑N1D8X4‑12AT | DSA‑N2C8X4‑12AT | DSA‑N2E8X8‑12AT | DSX‑N1D8X8‑12AT | DSA‑N2C8X8‑12AT | DSA‑N2E8XC‑12AT | DSX‑N1D8XC‑12AT | DSA‑N2C8XC‑12AT | DSA‑N2E8XG‑12AT | DSX‑N1D8XG‑12AT | DSA‑N2C8XG‑12AT Schnellstartanleitung...
-
Seite 3: Inhaltsverzeichnis
DSA E-Series (E2800 12-bay) Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Bedeutung der Sicherheitshinweise Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Warnhinweise Vorsichtshinweise Hinweise Einführung Im Lieferumfang enthaltene Teile Hardware-Registrierung Zusätzliche Ausrüstung Zusätzliche Dokumentation Geräteansichten Installation Installieren einer 2U-12-Schacht-Einheit Installieren der Frontblende und Endabdeckungen Verbindung Verbinden der Erweiterungseinheiten 5.1.1... -
Seite 4: Sicherheit
| Sicherheit DSA E-Series (E2800 12-bay) Sicherheit Bedeutung der Sicherheitshinweise Hinweis! Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zu Schäden am Gerät oder der Umwelt oder zu Datenverlust führen kann. Vorsicht! Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu geringen bis mittelschweren Verletzungen führen kann. - Seite 5 DSA E-Series (E2800 12-bay) Sicherheit | de – Schützen Sie alle Verbindungskabel, insbesondere an den Verbindungspunkten, vor möglichen Schäden. – Beeinträchtigen Sie die Schutzfunktion des polarisierten oder geerdeten Steckers nicht durch Manipulation am Stecker. – Dauerhaft verbundene Geräte müssen gemäß Installationsvorschriften über einen externen, betriebsbereiten Netzstecker bzw.
- Seite 6 Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern. In solchen Fällen lassen Sie das Gerät von Bosch Sicherheitssysteme überprüfen. – Trennen Sie in den folgenden Fällen das Gerät vom Stromnetz, und lassen Sie es von qualifizierten Mitarbeitern warten, da der sichere Betrieb nicht mehr gewährleistet ist:...
-
Seite 7: Warnhinweise
– Entfernen Sie maximal eine Halterung aus dem Gehäuse, während das Gehäuse mit Strom versorgt wird. – Bosch Produkte können Lasergeräte der Klasse 1, Klasse 1M oder beide enthalten. – Halten Sie Abstand zu sich bewegenden Lüfterflügeln. – Verwenden Sie Geräte im Schrank nicht als Ablage oder Arbeitsunterlage. -
Seite 8: Vorsichtshinweise
Maßnahmen zur Beseitigung der Störstrahlungen ergreifen. Hinweis! Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Um das Risiko des Datenverlusts zu minimieren, werden der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. - Seite 9 DSA E-Series (E2800 12-bay) Sicherheit | de In der EU gibt es verschiedene Sammelsysteme für elektrische und elektronische Altgeräte. Bitte entsorgen Sie diese Geräte bei Ihrem kommunalen Abfallsammel-/Recyclingzentrum. Hinweis! Entsorgen Sie Batterien nicht im Hausmüll. Bringen Sie Batterien zu einer geeigneten Sammelstelle, und kleben Sie bei Lithiumbatterien die Pole ab.
-
Seite 10: Einführung
| Einführung DSA E-Series (E2800 12-bay) Einführung Dieses Handbuch wurde für professionelle Systemintegratoren und PC-Techniker geschrieben. Es enthält Informationen zur Installation des Gehäuses. Die Installation sollte nur von erfahrenen und qualifizierten Technikern durchgeführt werden. Bevor Sie mit der Installation beginnen, lesen und befolgen Sie alle Sicherheitshinweise. -
Seite 11: Hardware-Registrierung
Seite Bosch Product Registration ein neues Konto. Registrieren der Einheit mit einem vorhandenen NetApp NOW Konto Melden Sie sich bei Ihrem NetApp NOW Konto an und registrieren Sie Ihre Einheit hier. Erstellen eines neuen Kontos auf der Seite Bosch Product Registration Registrieren Sie Ihr Produkt: https://www.boschsecurity.com/product-registration/ Zusätzliche Ausrüstung... - Seite 12 | Einführung DSA E-Series (E2800 12-bay) Weitere Informationen Weitere Informationen, Software und Dokumentation finden Sie unter www.boschsecurity.com auf der entsprechenden Produktseite. 2021.05 | V3 | DOC Bosch Security Systems B.V. Schnellstartanleitung...
-
Seite 13: Geräteansichten
DSA E-Series (E2800 12-bay) Geräteansichten | de Geräteansichten 12-Schacht-Controller oder ‑Erweiterungseinheit mit abgenommener Blende – Frontansicht (Frontansicht von Single-Controller, Dual-Controller oder Erweiterungseinheit) LED für Stromzufuhr Warn-LED Locate-LED Siebensegmentanzeige Laufwerkhalterung 12-Schacht-Single-Controller – Rückansicht 10 11 12 13 Controller-Halterung Kanal 3 (links)/Kanal 4 (rechts) – Host- Schnittstellen (Dual 10 Gb iSCSI,... - Seite 14 | Geräteansichten DSA E-Series (E2800 12-bay) Statusanzeige Kanal 5 (links)/Kanal 6 (rechts) – Host- Schnittstellen (Dual 10 Gb iSCSI, RJ45 Base-T) Hinweis: Verwenden Sie nur RJ45- Base-T-Anschlüsse oder optische Anschlüsse. Netzteillüfter-Halterung 1 Netzschalter Netzanschluss (100–240 VAC) Netzteillüfter-Halterung 2 12-Schacht-Dual-Controller – Rückansicht 10 11 12 13 Controller A...
- Seite 15 DSA E-Series (E2800 12-bay) Geräteansichten | de 12-Schacht-Erweiterungseinheit – Rückansicht 11 12 13 IOM A IOM A – SAS-Port 1 IOM A – SAS-Port 2 IOM A – SAS-Port 3 IOM A – SAS-Port 4 IOM B IOM B – SAS-Port 1 IOM B – SAS-Port 2 IOM B – SAS-Port 3 IOM B – SAS-Port 4 Netzteillüfter-Halterung 1 Netzschalter Netzanschluss (100–240 VAC)
-
Seite 16: Installation
Sie können die Einheit in einem Rack mit quadratischen oder runden Löchern installieren. – Wenn Sie die Einheit in einem nicht von Bosch gelieferten Schrank installieren, müssen Sie die Wärmeabgabe der Einheit berechnen und die Ergebnisse mit der thermischen Auslegung des Zielsystemschranks vergleichen. Sie müssen möglicherweise die Systemschranktüren entfernen, um die Belüftung im Systemschrank zu optimieren. - Seite 17 DSA E-Series (E2800 12-bay) Installation | de – Wiederholen Sie diese Schritte für die andere Schiene. Setzen Sie die Rückseite der Einheit (das Ende mit den Anschlüssen) auf die Schienen. Vorsicht: Eine komplett belegte Einheit wiegt ca. 29 kg. Zum sicheren Bewegen der Einheit sind zwei Personen oder eine Hebebühne erforderlich.
-
Seite 18: Installieren Der Frontblende Und Endabdeckungen
Halterungen an der Einheit und die Halterung am Schienensatz führen. Bringen Sie gegebenenfalls die Endabdeckungen oder die Systemblende wieder an. Hinweis: Zusätzliche Dokumentation finden Sie im Online-Katalog von Bosch. Hinweis! Installieren Sie die Erweiterungseinheiten unterhalb und oberhalb des Controllers und achten Sie darauf, dass sich mehr Gewicht im unteren Teil des Schranks befindet. -
Seite 19: Verbindung
DSA E-Series (E2800 12-bay) Verbindung | de Verbindung Verbinden der Erweiterungseinheiten Die Erweiterungseinheiten werden mit der entsprechenden Anzahl SAS-Kabel geliefert. So schließen Sie die Komponenten an: – Schließen Sie das SAS-Kabel an den SAS-Anschluss am Controller und den SAS-Anschluss der Erweiterungseinheit ein. -
Seite 20: Verbinden Von Erweiterungseinheiten Mit Einem Dual-Controller
| Verbindung DSA E-Series (E2800 12-bay) Maximale Anzahl von Erweiterungseinheiten – Konfiguration mit einem Controller Controller A IOM B IOM A IOM B IOM A IOM B IOM A IOM B IOM A IOM B IOM A IOM B IOM A... - Seite 21 DSA E-Series (E2800 12-bay) Verbindung | de Controller B Controller A IOM B IOM A Drei Erweiterungseinheiten – Dual-Controller-Konfiguration Controller B Controller A IOM B IOM A IOM B IOM A IOM B IOM A Bosch Security Systems B.V. 2021.05 | V3 | DOC...
-
Seite 22: Verbinden Des Controllers Mit Dem Netzwerk
IOM A Verbinden des Controllers mit dem Netzwerk Bei einer Videoaufzeichnungslösung von Bosch ist eine IP-Kamera ein Host. Für die Verbindung des Controllers mit dem Ethernet müssen ein oder zwei der zwei verfügbaren iSCSI- Hostanschlüsse mit dem Ethernet verbunden sein. Die iSCSI-Ports werden dann von IP- Kameras für den Videodatenverkehr verwendet. -
Seite 23: Verbinden Des Controllers Mit Den Management-Hosts
DSA E-Series (E2800 12-bay) Verbindung | de Switch-Topologie Switch Switch Controller A – iSCSI-Host- Schnittstellen (RJ45 Base‑T) Hinweis: Verwenden Sie optional die optischen Host-Schnittstellen. Controller B – iSCSI-Hostanschlüsse (RJ45-Base‑T) Hinweis: Verwenden Sie optional die optischen Host-Schnittstellen. Verbinden des Controllers mit den Management-Hosts Der Management-Host verwaltet Speicherarrays direkt über ein Out-of-Band-Netzwerk. -
Seite 24: Verbinden Der Einheiten Mit Der Stromversorgung
| Verbindung DSA E-Series (E2800 12-bay) Privates Netzwerk Managementsystem oder PC Local Area Network (LAN) Switch oder Hub Dual-Controller Controller A Controller B Managementanschluss 1 (Ethernet) Hinweis: Wird standardmäßig verwendet. Managementanschluss 2 (Ethernet) Hinweis: Reserviert für Wartungsvorgänge, wenn die Hardware einen zweiten Ethernet-Anschluss enthält. -
Seite 25: Unterstützte Verbindungen
Wenn eine der gelben LEDs leuchtet, ist möglicherweise ein Fehler bei einer Komponente aufgetreten. Überprüfen Sie, dass Sie die Installationsschritte ordnungsgemäß durchgeführt haben. Wenn Sie das Problem nicht selbst beheben können, wenden Sie sich an Ihren technischen Bosch Kundendienst vor Ort. Unterstützte Verbindungen Wir empfehlen die folgenden Verbindungsmethoden: Bosch Security Systems B.V. - Seite 26 | Verbindung DSA E-Series (E2800 12-bay) 12-Schacht-Single-Controller Controller A LN K LN K P1 e0c e0d LN K LN K P1 e0c e0d LN K LN K P1 e0c e0d LN K LN K P1 e0c e0d Managementanschluss 1 (Ethernet) Managementanschluss 2 (Ethernet)
- Seite 27 DSA E-Series (E2800 12-bay) Verbindung | de Kanal 3/Controller A und Kanal 3/ Kanal 4/Controller A und Kanal 4/ Controller B (iSCSI, optisch) Controller B (iSCSI, optisch) Kanal 5/Controller A und Kanal 5/ Kanal 6/Controller A und Kanal 6/ Controller B (iSCSI, RJ45 Base‑T) Controller B (iSCSI, RJ45 Base‑T) Die Multipathing-Funktion ist bei Dual-Controllern standardmäßig aktiviert.
-
Seite 28: Ein-/Ausschalten Der Wechselstromversorgung
Überprüfen Sie, dass Sie die Installationsschritte ordnungsgemäß durchgeführt haben. Wenn Sie das Problem nicht selbst beheben können, wenden Sie sich an Ihren technischen Bosch Kundendienst vor Ort. Schließen Sie gegebenenfalls alle Kabel an. Starten Sie die Aufzeichnung der Kameras. - Seite 29 DSA E-Series (E2800 12-bay) Ein‑/Ausschalten der Wechselstromversorgung | de Trennen Sie gegebenenfalls alle Kabel. Bosch Security Systems B.V. 2021.05 | V3 | DOC Schnellstartanleitung...
-
Seite 30: Installieren Und Konfigurieren Des Speicherarrays
| Installieren und Konfigurieren des Speicherarrays DSA E-Series (E2800 12-bay) Installieren und Konfigurieren des Speicherarrays Verwenden Sie die Video Recording Manager Configuration Manager Software für die grundlegende Konfiguration. Ausführliche Informationen finden Sie bei Configuration Manager in der Video Recording Manager Hilfe. Weitere Informationen Weitere Informationen, Software und Dokumentation finden Sie unter www.boschsecurity.com auf der entsprechenden Produktseite. - Seite 31 DSA E-Series (E2800 12-bay) Installieren und Konfigurieren des Speicherarrays | Bosch Security Systems B.V. 2021.05 | V3 | DOC Schnellstartanleitung...
- Seite 32 | Installieren und Konfigurieren des Speicherarrays DSA E-Series (E2800 12-bay) 2021.05 | V3 | DOC Bosch Security Systems B.V. Schnellstartanleitung...
- Seite 34 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2021 202105211105...
