Cramer 7400786 Bedienungsanleitung
Inhaltszusammenfassung für Cramer 7400786

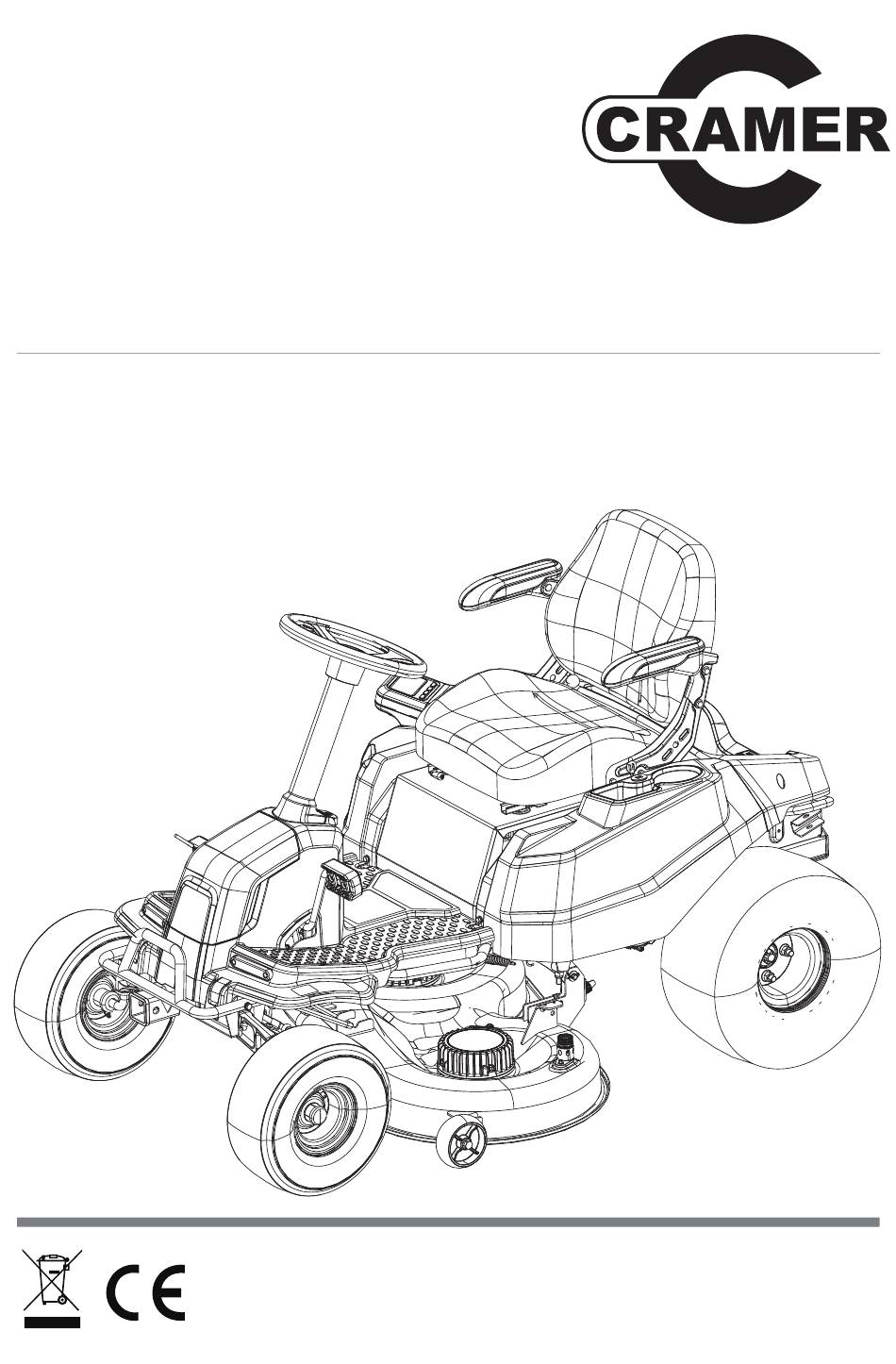

- Seite 1 7400786 (82LT107) EN | DE | ES | IT | FR | PT | NL | FI LT LV cramertools.com...
- Seite 26 Deutsch Drehmomentwerte........40 Beschreibung......27 Wartung des Akkupacks......41 Übersicht..........27 Wartung des Akkufachfilters.....41 Bedienfeld..........27 Service............. 41 Maschine auspacken....28 Transport und Lagerung... 42 Montage........28 Transport..........42 Installation des Sitzes.......28 Reinigung und Lagerung......43 Das Lenkrad montieren......28 Fehlerbehebung......45 Mulchabdeckung montieren..... 29 10 Technische Daten......
-
Seite 27: Beschreibung
Deutsch Name Funktion BESCHREIBUNG Drehzahl- Stellt auf dem Startbildschirm ÜBERSICHT regelung die Messerdrehzahl (zyklisch) ein. des Klin- Drücken Sie die Taste, um zur vo- Siehe separates Abbildungsblatt 1-20 genmo- rherigen Seite zurückzukehren. tors / Hebel zur 16 Lenksäule Rücklauf Sitzverstellung 17 Lenkrad Seitenauswurfschacht Menüfüh-... -
Seite 28: Maschine Auspacken
Deutsch MASCHINE AUSPACKEN WARNUNG Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben. WARNUNG • Bei beschädigten Maschinenteilen dürfen Sie die Maschine nicht verwenden. • Bei fehlenden Teilen dürfen Sie die Maschine nicht verwenden. • Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle. 1. -
Seite 29: Mulchabdeckung Montieren
MÄHWERKSROLLEN Siehe Abbildung 2 Mähwerksrollen gehören zur Standardausrüstung von Cramer. Diese Mähwerksrollen wurden entwickelt, um das Einschneiden in raues, unebenes Gelände beim Mähen zu minimieren. Stellen Sie nach der Einstellung der Schnitthöhe die Mähwerksrollen so ein, dass sie unter das Mähwerk ragen, aber nicht den Boden berühren. Sie sollten immer mindestens 0,6 cm bis 1,9 cm unter dem Mähwerk liegen. -
Seite 30: Akkupack Einsetzen
Deutsch VORSICHT Halten Sie den Hebel zur Höhenverstellung des Mähwerks beim Einstellen der Mähwerkshöhe fest und lassen Sie ihn erst los, wenn er sicher in der gewünschten Position steht. Ein schnelles Loslassen des Hebels kann eine Quetsch- oder Reißgefahr für die Hand des Bedieners darstellen. 1. -
Seite 31: Bedienung Der Maschine
Deutsch BEDIENUNG DER MASCHINE 4.2.1 MASCHINE STARTEN HINWEIS Schicken Sie Unbeteiligte vom Bereich, bevor Sie den Mäher bedienen. Wenn jemand den Mähbereich betritt, halten Sie sofort an und mähen erst weiter, wenn die Unbeteiligten den Bereich verlassen haben. 1. Heben Sie das Mähwerk in seine höchste Position. 2. -
Seite 32: Betrieb Im Rückwärtsmodus
Deutsch 4. Drehen Sie den Schlüssel in die Position AUS. 4.2.7 BETRIEB IM RÜCKWÄRTSMODUS Siehe Abbildung 13 • Treten Sie auf das Bremspedal und bringen Sie den Mäher zum Stillstand. • Drücken Sie den PTO-Schalter nach unten, um die Klingen auszuschalten. •... -
Seite 33: Elektrisches System
Deutsch • Wenn Sie große Flächen mähen, drehen Sie zunächst nach rechts, damit das Schnittgut nicht in die Richtung von Sträuchern, Zäunen, Einfahrten usw. ausgeworfen wird. Nach ein oder zwei Runden mähen Sie in die entgegengesetzte Richtung, indem Sie links abbiegen, bis Sie fertig sind. •... -
Seite 34: Funktion
Sie sie sofort. Verändern oder entfernen Sie niemals Sicherheitseinrichtungen. LED-Leuchten INFORMATIONEN ZUM ELEKTRISCHEN SYSTEM Die Feststellbremse ist aktiv. Der Cramer Zero Turn wird von einem 82-Volt- Messerdrehzahl Elektrosystem angetrieben. Es besteht aus den folgenden Komponenten: Fahrtrichtung: Antrieb (D), Neutral D/N/R 1. -
Seite 35: Fehler
Deutsch FEHLER Das CANBUS-System ergreift Maßnahmen zum Schutz des Benutzers und der Maschine, wenn es ein Problem erkennt. Wenn es das Gerät oder eine Komponente ausschaltet, weist es darauf hin, dass ein Fehler aufgetreten ist, und dieser Fehler wird auf dem digitalen Display angezeigt. Alle elektrischen Fehler haben einen Buchstabencode, gefolgt von einer Nummer. -
Seite 36: Fehlercode
Deutsch FEHLERCODE Fehlercode Beschreibung Lösung Überspannung Die Spannung ist zu hoch. Schalten Sie die Stromversor- gung wieder ein. Unterspannung Die Spannung ist zu niedrig. Laden Sie den Akkupack vor Gebrauch auf. Fehler beim Selbsttest des Reglers Wenn dieses Problem auftritt, wenden Sie sich an Ihren Händler, um eine Lösung zu finden. - Seite 37 Deutsch Fehlercode Beschreibung Lösung 6. Treten Sie beim Starten des Fahrzeugs nicht auf das Gaspedal. Bedienreihenfolge falsch Bringen Sie den Beschleuniger- und den Klingenschalter in ihre Ausgangsposition zurück. SPI Kommunikationsfehler Schalten Sie die Stromversorgung wieder ein. Fehler Akkufach (PMU) Prüfen Sie, ob die Beschleunigerkabel richtig angeschlos- sen sind, und schalten Sie die Stromversorgung wieder ein.
-
Seite 38: Wartung Und Instandhaltung
Deutsch Fehlercode Beschreibung Lösung PMU10 Akkupack Fehler offener Stromkreis Die Temperatur des Akkufachs und des Akkus ist zu niedrig. Verwenden Sie das Gerät bei einer geeigneten Temperatur und schalten Sie die Stromversorgung wieder ein. PMU11 PMU, kritischer Fehler Die Temperatur des Akkufachs und des Akkus ist zu hoch. Warten Sie, bis der Akku abgekühlt ist, und starten Sie dann die Stromversorgung wieder ein. -
Seite 39: Messer Ersetzen
Deutsch WARNUNG • Das Messersegel (gebogener Teil) muss nach oben zur Innenseite des Mähwerks zeigen, um einen ordnungsgemäßen Schnitt zu gewährleisten. • Wenn Sie die Messer montieren, drehen Sie sie nach der Installation, um sicherzustellen, dass die Messerspitzen einander oder die Seiten des Mähers nicht berühren. •... -
Seite 40: Reifen
Ölsorte SAE85W-140 Ölkapazität 180 ml Wenden Sie sich an Ihren Händler von Cramer, um die Schmierung zu ersetzen. HINWEIS Wechseln Sie das Getriebeöl, nachdem Sie die Maschine zum ersten Mal 50 Stunden lang betrieben haben, und anschließend alle 200 Stunden. -
Seite 41: Wartung Des Akkupacks
Nur Radmuttern -Es wird empfohlen, diese nach den ersten 2 Betriebsstunden, zu Beginn, alle 100 Stunden und nach dem Ausbau zur Reparatur oder zum Austausch zu prüfen. WARTUNG DES AKKUPACKS Ihr Cramer-Mäher wird von einem Akkupack angetrieben, die bei ordnungsgemäßer Wartung eine jahrelange Lebensdauer hat. Für die richtige Pflege beachten Sie bitte die folgenden Hinweise: •... -
Seite 42: Transport Und Lagerung
Handschuhe und seien Sie besonders vorsichtig, wenn Sie sie warten. • Verwenden Sie nur Cramer-Mäher-Originalteile, um sicherzustellen, dass der Originalstandard erhalten bleibt. • Trennen Sie immer die Akkus, bevor Sie das Gerät transportieren. Halten Sie das Gerät frei von Grasschnitt, Blättern und anderen Verunreinigungen. -
Seite 43: Reinigung Und Lagerung
Deutsch HINWEIS Wir empfehlen die Verwendung einer voll ausgefahrenen Laderampe, die mindestens 1 Fuß breiter ist als der Mäher, um das Risiko zu minimieren, dass die Räder des Mähers von der Seite der Rampe abkommen. 4. Fahren Sie den Mäher langsam auf die Rampe und in den Anhänger. 5. -
Seite 44: Nach Der Lagerung Für Die Verwendung Vorbereiten
Deutsch • Laden Sie die Batterien vollständig auf und warten Sie sie. • Lassen Sie nicht die Luft aus den Reifen. • Die Maschine sollte an einem gut belüfteten, sauberen und trockenen Ort gelagert werden, da das Batterieladegerät nicht in einer feuchten Umgebung verwendet werden kann. •... -
Seite 45: Fehlerbehebung
In das Akkufach ist kein Akkupack Um den normalen Betrieb des Fahrzeugs zu gewährleis- lässt sich nicht oder kein von Cramer vorgesehener ten, sollte mindestens 1 von Cramer vorgesehenes Ak- bewegen. Akkupack eingesetzt. kupackprodukt in das Akkufach gelegt werden. Akkupack ist nicht geladen. - Seite 46 Deutsch PROBLEM MÖGLICHE URSACHE LÖSUNG Überlastung des Klingenmotors. Reinigen Sie das Innere des Mähwerks, stellen Sie sich- er, dass sich die Klingen nicht abnormal drehen, drücken Sie den PTO, starten Sie die Maschine neu und reduzie- ren Sie die Klingenbelastung, indem Sie entweder die Höhe des Mähwerks erhöhen oder die Fahrgeschwindig- keit verringern.
- Seite 47 Sie es bitte für 12 Stunden an einen trockenen Ort oder föhnen Sie es vor der Verwen- dung trocken. 3. Wenden Sie sich an einen Kundendienstmitarbeiter von Cramer. Der Mäher ist Unkraut und Abfälle sammeln sich auf Bitte befolgen Sie die Anweisungen zur Reinigung der verstopft.
-
Seite 48: Technische Daten
GARANTIEBESTIMMUNGEN 11.1 WAS WIRD DURCH DIESE GARANTIE ABGEDECKT Cramer gewährt die folgende Garantie nur dem Erstkäufer ("Eigentümer") - die Garantie ist nicht übertragbar: A. Verwendung zum Privatgebrauch: Cramer-Produkte, die für den normalen Privatgebrauch* genutzt werden, unterliegen einer Garantie von fünf (5) Jahren oder 1.500 Betriebsstunden (je nachdem, was zuerst eintritt) ab Kaufdatum auf alle Materialien und die Verarbeitung von Fahrgestell, Mähwerk und Batterien. -
Seite 49: Wer Erbringt Die Garantieleistung
Garantie für gewerbliche Nutzung gilt. 11.2 WER ERBRINGT DIE GARANTIELEISTUNG Alle Garantieleistungen werden durch einen von Cramer autorisierten Händler oder einen von Cramer autorisierten Servicetechniker erbracht. Serviceanrufe und/oder die Kosten für den Transport des Produkts zum und vom autorisierten Händler für Garantiearbeiten werden vom Eigentümer des Produkts getragen. Für Garantieleistungen wenden Sie sich bitte an einen autorisierten Händler. -
Seite 50: Ausschluss Der Gewährleistung
Diese Aufteilung wird von beiden Parteien anerkannt und spiegelt sich im Preis der Waren wider. 11.10 GARANTIEREGISTRIERUNG Es sei denn, nationales Recht bestimmt etwas anderes: 1. Die Eigentümer müssen das Gerät innerhalb von zehn (10) Tagen nach dem Kaufdatum bei Cramer anmelden. -
Seite 51: Eg-Konformitätserklärung
Deutsch 2. Die Registrierung kann durch Ausfüllen des Formulars zur Garantieregistrierung erfolgen, das in der Betriebsanleitung enthalten ist. 3. Die Registrierung kann auch über Online-Formulare unter cramertools.com oder über die App unter Vorlage eines Kaufbelegs (Quittung mit Kaufdatum) erfolgen. EG-KONFORMITÄTSERKLÄRUNG Name und Anschrift des Herstellers: Name: Greenworks Tools Europe GmbH... - Seite 340 cramertools.com P0804744-00 Rev B...
