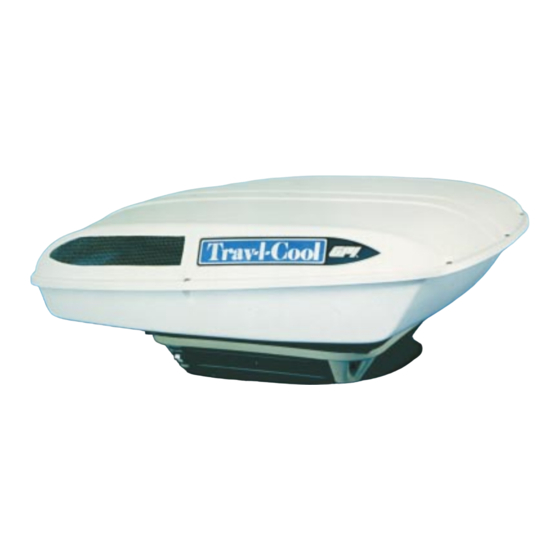

Industrial Electronics Trav-l-Cool Anleitung
Das ideale 12 volt klimagerät für mobilen und stationären betrieb
Technische Daten:
¸ Spannung 12 V
¸ Leistungsaufnahme: max. ca. 70 Watt (6 A)
¸
Leistungsaufnahme:
min. ca. 40 Watt (3.3 A)
¸ Gewicht des Kühlgerätes: ca. 8 kg
¸ Abmessungen:
Länge: 805 mm
Breite: 680 mm
Höhe über Fahrzeugdach: 180 mm
Unterhalb der Dachfläche: 64 mm
¸ Wasserverbrauch: ca. 0,5 l/Std.
I N D U S T R I A L
E L E C T R O N I C S
Das ideale 12 Volt Klimagerät
für mobilen und stationären Betrieb
Eigenschaften:
¸ Klimagerät auf Verdunsterbasis
¸ Kühlung bereits während der Fahrt
¸ Niedriger Stromverbrauch
¸ Passend für Dachausschnitt
¸ Leichtes Gewicht, keine zusätzliche
¸ Lieferung mit komplettem, separatem Wassersystem
¸ Anschlußmöglichkeit an vorhandenes Wassersystem
¸ Ohne Kühlmittel, daher umweltfreundlich
GMBH
(356 x 356) mm
Dachverstärkung
POSTFACH 54 49
D-65729 ESCHBORN
e-mail: ie@industel.com
Telefon (0 61 96) 92 79 00
Telefax (0 61 96) 92 79 29
http: //www.industel.com
Inhaltsverzeichnis
Inhaltszusammenfassung für Industrial Electronics Trav-l-Cool
- Seite 1 Das ideale 12 Volt Klimagerät für mobilen und stationären Betrieb Technische Daten: Eigenschaften: ¸ Spannung 12 V ¸ Klimagerät auf Verdunsterbasis ¸ Leistungsaufnahme: max. ca. 70 Watt (6 A) ¸ Kühlung bereits während der Fahrt ¸ Leistungsaufnahme: min. ca. 40 Watt (3.3 A) ¸...
- Seite 2 Fahrtrichtung Abb. 1 – Einzelteilliste Pos.-Nr. Artikel-Nr. Bezeichnung Stückzahl Pos.-Nr. Artikel-Nr. Bezeichnung Stückzahl 302001-1 Deckel, weiß 902001-18 Schalter „ON-OFF“ 904001-72 Schraube 902001-20 Schalter „HI-LO“ 300055-1 Verdunsterscheibe 902001-21 Schalter „EXHT-COOL“ 200088-2 Schaumfilter 390030-1 Lüftungsregler 904001-10 Blechmutter 200090-1 Düsenpumpe 302002-1 Grundplatte, weiß 906003-28 Ventilatorflügel 302017-1...
-
Seite 3: Einbau
Dachventilators oder einer Lüftungsklappe in jedes Fahrzeugdach eingebaut werden. Um eine maximale Luftströmung im TRAV-L-COOL und einen geringen Luftwiderstand zu erreichen, sollte das Gerät nicht auf der äußersten Spitze des Vorderdaches angebracht werden. Es empfiehlt sich ein Einbau im mitt- leren Fahrzeugbereich, sowie eine waagerechte Lage des Gerätes. -
Seite 4: Bedienungsschalter
Während des Kühlens ist im Fahrzeug für ausreichende Ventilation zu sorgen. Pflege und Wartung Der TRAV-L-COOL benötigt einen geringen Aufwand an Pflege und Wartung. Der Schaumfilter (Abb. 1, Teil 4) muß von Zeit zu Zeit gereinigt werden. Der Ventilatormotor bedarf keiner Schmierung. -
Seite 5: Einzelteile Des Wassersystems
Einzelteile des Wassersystems Pos.-Nr. Artikel-Nr. Bezeichnung 300019-D Wasserkanister kplt. bestehend aus: 26310 Wasserkanister Rücklauf 17002 Staubkappe 2-Loch 18100 Schraubring 71-17-111 Winkelverbinder 6 mm braun= + 12 V 71-17-114 Winkelverbinder 10 mm blau Wasseraustritt 01589T00680-1 Ansaugschlauch (6 mm) 1 m = Masse zum Dachgerät 200107-1 Ansaugfilter... - Seite 6 Einbauanleitung . Fahrtrichtung Befestigung Zeichnung nicht maßstabsgerecht Abb. 7 Technische Daten: Dachgerät Luftverteiler Ihr Händler: Serien-Nr.: Schlauch, weiß, 6 mm Innen P, Vorlauf Schlauch, blau, 10 mm Innen P, Rücklauf Pumpe braunes Kabel = +12 V, siehe Abb. 6 blaues Kabel = Massekabel Wasserbehälter Filter 10 Schwimmerventil...
