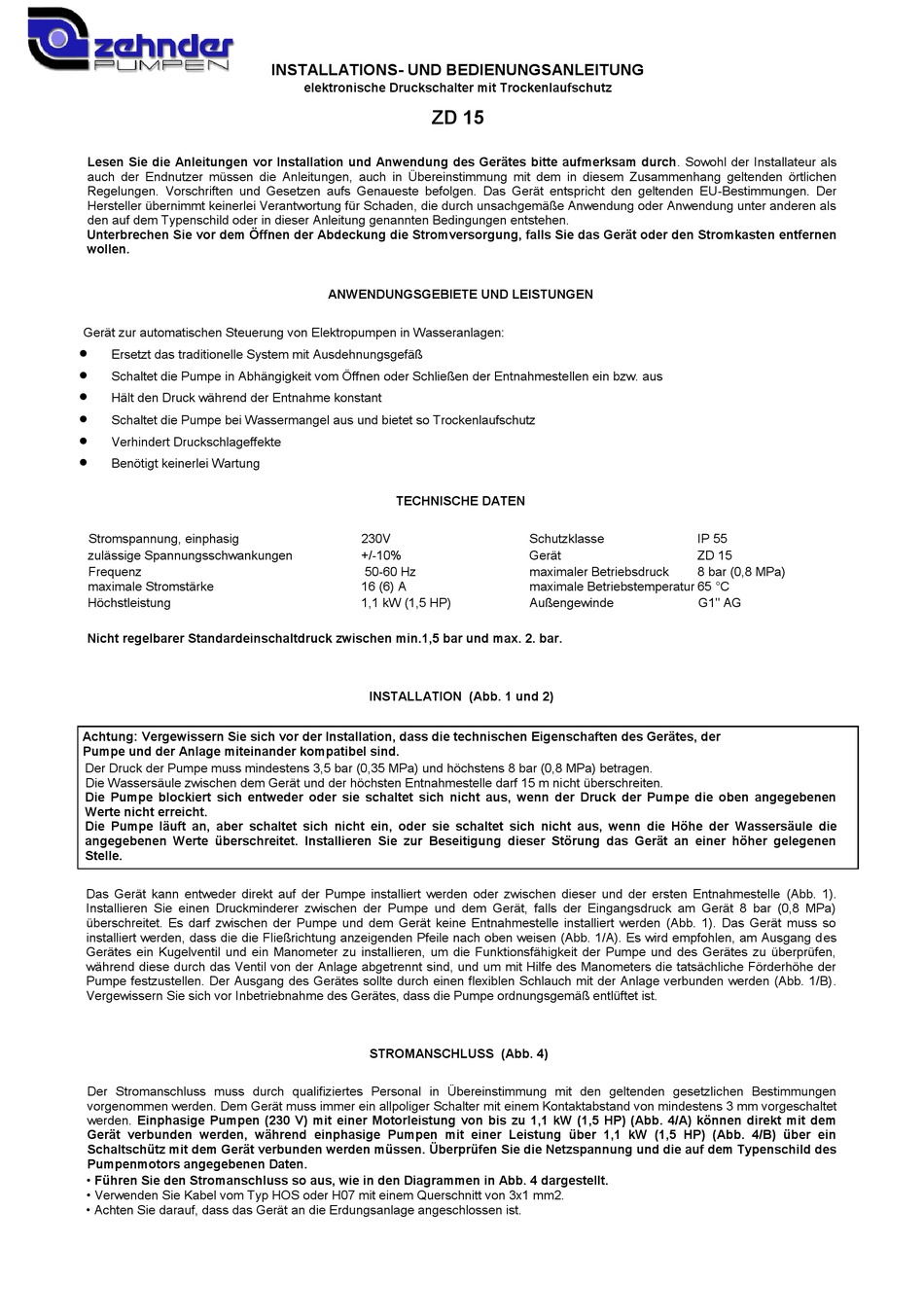

Zehnder Pumpen ZD 15 Installations- Und Bedienungsanleitung

Lesen Sie die Anleitungen vor Installation und Anwendung des Gerätes bitte aufmerksam durch. Sowohl der Installateur als
auch der Endnutzer müssen die Anleitungen, auch in Übereinstimmung mit dem in diesem Zusammenhang geltenden örtlichen
Regelungen. Vorschriften und Gesetzen aufs Genaueste befolgen. Das Gerät entspricht den geltenden EU-Bestimmungen. Der
Hersteller übernimmt keinerlei Verantwortung für Schaden, die durch unsachgemäße Anwendung oder Anwendung unter anderen als
den auf dem Typenschild oder in dieser Anleitung genannten Bedingungen entstehen.
Unterbrechen Sie vor dem Öffnen der Abdeckung die Stromversorgung, falls Sie das Gerät oder den Stromkasten entfernen
wollen.
Gerät zur automatischen Steuerung von Elektropumpen in Wasseranlagen:

Ersetzt das traditionelle System mit Ausdehnungsgefäß

Schaltet die Pumpe in Abhängigkeit vom Öffnen oder Schließen der Entnahmestellen ein bzw. aus

Hält den Druck während der Entnahme konstant

Schaltet die Pumpe bei Wassermangel aus und bietet so Trockenlaufschutz

Verhindert Druckschlageffekte

Benötigt keinerlei Wartung
Stromspannung, einphasig
zulässige Spannungsschwankungen
Frequenz
maximale Stromstärke
Höchstleistung
Nicht regelbarer Standardeinschaltdruck zwischen min.1,5 bar und max. 2. bar.
Achtung: Vergewissern Sie sich vor der Installation, dass die technischen Eigenschaften des Gerätes, der
Pumpe und der Anlage miteinander kompatibel sind.
Der Druck der Pumpe muss mindestens 3,5 bar (0,35 MPa) und höchstens 8 bar (0,8 MPa) betragen.
Die Wassersäule zwischen dem Gerät und der höchsten Entnahmestelle darf 15 m nicht überschreiten.
Die Pumpe blockiert sich entweder oder sie schaltet sich nicht aus, wenn der Druck der Pumpe die oben angegebenen
Werte nicht erreicht.
Die Pumpe läuft an, aber schaltet sich nicht ein, oder sie schaltet sich nicht aus, wenn die Höhe der Wassersäule die
angegebenen Werte überschreitet. Installieren Sie zur Beseitigung dieser Störung das Gerät an einer höher gelegenen
Stelle.
Das Gerät kann entweder direkt auf der Pumpe installiert werden oder zwischen dieser und der ersten Entnahmestelle (Abb. 1).
Installieren Sie einen Druckminderer zwischen der Pumpe und dem Gerät, falls der Eingangsdruck am Gerät 8 bar (0,8 MPa)
überschreitet. Es darf zwischen der Pumpe und dem Gerät keine Entnahmestelle installiert werden (Abb. 1). Das Gerät muss so
installiert werden, dass die die Fließrichtung anzeigenden Pfeile nach oben weisen (Abb. 1/A). Es wird empfohlen, am Ausgang des
Gerätes ein Kugelventil und ein Manometer zu installieren, um die Funktionsfähigkeit der Pumpe und des Gerätes zu überprüfen,
während diese durch das Ventil von der Anlage abgetrennt sind, und um mit Hilfe des Manometers die tatsächliche Förderhöhe der
Pumpe festzustellen. Der Ausgang des Gerätes sollte durch einen flexiblen Schlauch mit der Anlage verbunden werden (Abb. 1/B).
Vergewissern Sie sich vor Inbetriebnahme des Gerätes, dass die Pumpe ordnungsgemäß entlüftet ist.
Der Stromanschluss muss durch qualifiziertes Personal in Übereinstimmung mit den geltenden gesetzlichen Bestimmungen
vorgenommen werden. Dem Gerät muss immer ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm vorgeschaltet
werden. Einphasige Pumpen (230 V) mit einer Motorleistung von bis zu 1,1 kW (1,5 HP) (Abb. 4/A) können direkt mit dem
Gerät verbunden werden, während einphasige Pumpen mit einer Leistung über 1,1 kW (1,5 HP) (Abb. 4/B) über ein
Schaltschütz mit dem Gerät verbunden werden müssen. Überprüfen Sie die Netzspannung und die auf dem Typenschild des
Pumpenmotors angegebenen Daten.
• Führen Sie den Stromanschluss so aus, wie in den Diagrammen in Abb. 4 dargestellt.
• Verwenden Sie Kabel vom Typ HOS oder H07 mit einem Querschnitt von 3x1 mm2.
• Achten Sie darauf, dass das Gerät an die Erdungsanlage angeschlossen ist.
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
elektronische Druckschalter mit Trockenlaufschutz
ZD 15
ANWENDUNGSGEBIETE UND LEISTUNGEN
TECHNISCHE DATEN
230V
+/-10%
50-60 Hz
16 (6) A
1,1 kW (1,5 HP)
INSTALLATION (Abb. 1 und 2)
STROMANSCHLUSS (Abb. 4)
Schutzklasse IP 55
Gerät ZD 15
maximaler Betriebsdruck 8 bar (0,8 MPa)
maximale Betriebstemperatur 65 °C
Außengewinde G1" AG
