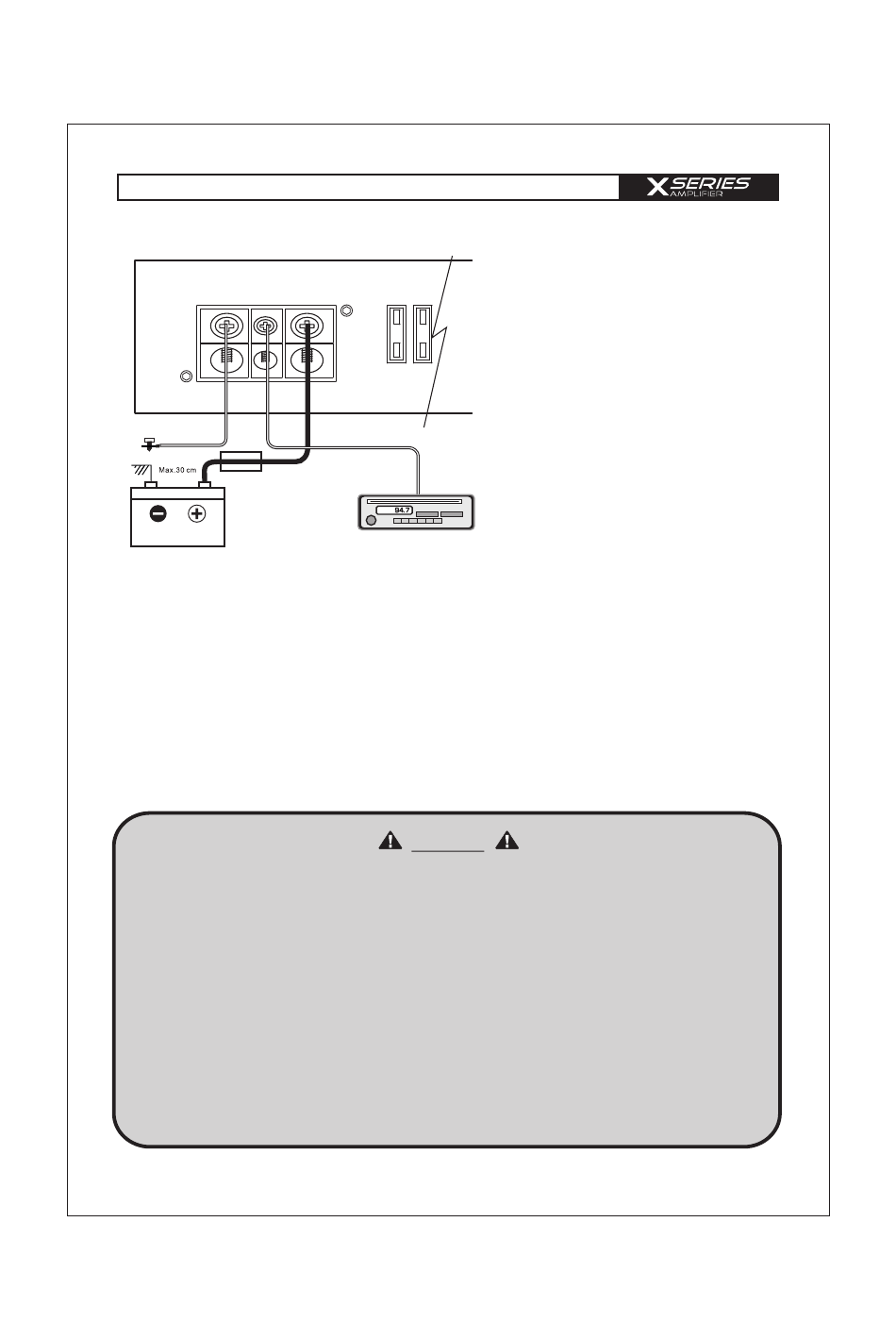

Stromanlschlüsse
X
X
100.2 /
75.6 /
GND
REM
MASSE
Sicherung
BATTERIE
3.
+12 V Stromanschluss
Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt an die
Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie
maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein
qualitativ hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte (16 - 25 mm ). Diese
Sicherung schützt das Gerät und das Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4.
Remote Anschluss
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung für Verstärker
oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel.
5.
Hochpegel Eingangsschalter
Besitzt der Autoradio keine Cinch- bzw. Vorverstärkerausgänge, ist es möglich, direkt die
Lautsprecherausgänge an die RCA-Eingänge zu verbinden. Davor sollte der High/Low-Schalter (siehe
Seite 4) auf „HI" betätigt werden. Wenn ein Signal an den RCA-Eingängen anliegt, schaltet die Series
Endstufe automatisch ein.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen
Kabel, Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die
Montage in zu kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden
Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor
weiteren äußeren Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden müssen, die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder
Bruchgefahr besteht.
X
70.4
.
+12V
Remote Anschluss
Steuergerät (Radio)
Achtung
-3-
1.
Trennen der Stromversorgung
Klemmen Sie zuallererst die
Stromversorgung des Fahrzeuges ab.
Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt
wird.
2.
Masseanschluss
Verbinden Sie den GND (Ground)
Anschluss der Endstufe mit der
Fahrzeugkarosserie. Halten Sie dieses
Kabel so kurz wie möglich
(maximal 50 cm) und verwenden Sie
einen ausreichenden Querschnitt
2
(16 - 25 mm ).
Stellen Sie sicher, dass die Verbindung
mit der Karosserie farb-, schmutz- und
staubfrei ist.
2
