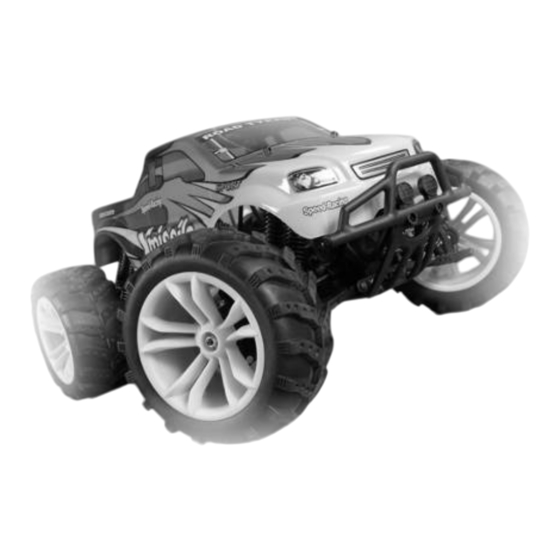

- Seite 1 Xmissile M 1:10 RC Elektro Monster Truck Art. Nr.: 22029 RTR Art. Nr.: 22047 Pro RTR Bedienungsanleitung...
-
Seite 2: Einführung
Sehr geehrter Kunde, sehr geehrte Kundin, Wir bedanken uns für den Kauf des RC-Cars der Firma AMEWI. Mit diesem Modell haben Sie ein Produkt erwor- ben, welches nach dem heutigen Stand der Technik gefertigt wurde. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Seite 3: Warn- Und Sicherheitshinweise
Chassis verlieren dann ihre Elastizität, so dass auch kleinere Karambolagen zum Absplit- tern und zu Brüchen führen können. · Überprüfen Sie regelmäßig sämtliche Schraubverbindungen und Befestigungen, da sich diese wäh- rend der Fahrt lockern oder lösen können. · Ausschalten: zuerst das Fahrzeug und dann die Fernbedienung ausschalten! ©AMEWI... -
Seite 4: Lieferumfang
Bodenfreiheit: 40 mm · verschiedene Dämpferpositionen zum Anpassen Raddurchmesser: 130 mm des Setups Radbreite: 57 mm Stabiler Stoßfänger Alu Chassisteile Alu Dämpferbrücke Aluminium Öldruck- stoßdämpfer für optimale Dämpfung Off-Road Reifen für optimalen Griff 12 V 2500 mAh Ni-MH Hochleistungsakku ©AMEWI... -
Seite 5: Aufbau Und Funktionen Der Fernbedienung
(Sondermüll) entsorgt werden Aufbau und Funktionen der Fernbedienung: Antenne Lenkrad Kontrollleuchten Trimmfunktion Lenkung Trimmfunktion Gassteuerung Endpunkt-Einstellung-Rechts (Lenkservo) Endpunkt-Einstellung-Links (Lenservo) Endpunkt-Einstellung-Vorwärts (Gassteuerung) Endpunkt-Einstellung-Rückwärts (Gassteuerung) Gas-/Bremssteuerhebel (Trigger) Reverse-Schalter Gassteuerung Reverse-Schalter Lenkung Halteöse Frequenzquarz Ladeanschluss EIN/AUS Schalter Dual Rate Trimmung Batteriefach ©AMEWI... -
Seite 6: Funktionen Der Fernbedienung
Sie den Trigger in die zum stehen kommt. Bewegen Sie ßend nach kurzer Pause nach vor- Neutralstellung und drücken Sie dann den Trigger in die Neutral- ne, um das Fahrzeug rückwärts zu ihn anschließend nach vorne. stellung. fahren ©AMEWI... - Seite 7 Trimmfunktion so ein, dass die der Trimmfunktion so ein, dass die Empfängerquarz eingesteckt. Räder ohne Lenkbefehl gerade Räder sich nicht drehen, wenn der Für den Frequenzwechsel ausgerichtet sind. Trigger in Neutralstellung ist. müssen beide Quarze ausge- tauscht werden. ©AMEWI...
-
Seite 8: Einbau Der Rc Anlage
Sie das Servo auf das Chassis und schrauben Sie es fest. Einbau des Empfängers Stecken Sie den Quarz in den Empfänger. Setzen Sie den Empfänger auf das Servo und verbinden es mit doppelseitigem Klebeband. Empfänger (Die Abbildungen können von tatsächlichem Modell abweichen) ©AMEWI... -
Seite 9: Laden Des Fahrakkus
Legen Sie Sie sorgfältig alle Verbindungen den Akku in die Akkuhalte- und sichern Sie ggf. überlange rung. Stecken Sie die Ak- und lose hängende Kabel mit kuabdeckung wieder auf Kabelbindern. und sichern Sie diese mit den Splinten. ©AMEWI... - Seite 10 Drücken Sie den Trigger Bremsen/ nach vorne, um zu bremsen. Rückwärts · Bewegen Sie den Trigger in die Neutralstel- Beschleunigen Vorwärts Rückwärts lung und drücken den Trigger nach einer Neutral kurzen Pause (1 sec) nach vorne, um rück- Verzögern wärts zu fahren. ©AMEWI...
-
Seite 11: Nach Dem Fahrbetrieb
3. Trennen Sie den Akku von den Fahrtenregler Entfernen Sie den Akku aus dem Fahrzeug, wenn Sie es länger nicht benut- zen. Ansonsten kommt es zur Tiefentladungen und Beschädigung des Akkus. 2. Schalten Sie die Fernbedienung aus EIN/AUS Schalter ©AMEWI... - Seite 12 Öffnungswinkel (Nachspur). Die Einstellungen sollten beidseitig identisch sein! Nachspur Spurstange Spurstange Vorspur Vorspur · ruhiger Geradeauslauf · einfache Handhabung des Fahrzeugs · Neigung zu Untersteuerung Nachspur · schnelleres Ansprechen auf Lenkbefehle Vorspur · verringert die Neigung zu Untersteuerung · schwieriges Fahrverhalten Spurstange Nachspur ©AMEWI...
- Seite 13 Pynolen als Grenzpfosten. Fahren Sie auf Zeit. Ändern Sie die Fahrtrichtung und versuchen die Strecke in der gleichen Zeit zurück zu legen. Versuchen Sie eine „Acht“ zu fahren, um den Schwierigkeitsgrad zu erhöhen. Wenn Sie die ersten Schritte beherrschen, können Sie die Strecke beliebig erweitern. Wir wünschen Ihnen viel Spaß! Die ersten Übungen ©AMEWI...
-
Seite 14: Wartung Und Entsorgung
Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/ Akku z.B. unter den links abgebildeten Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. ©AMEWI... - Seite 15 Die Fernbedienung ist nicht eingeschaltet Schalten Sie die Fernbedienung ein Die Antriebszahnräder sind lose/defekt Befestigen/Tauschen Sie die Zahnräder aus. Überprüfen Sie das Zahnflankenspiel. Modell fährt in falsche „Reverse-Modus“ der Fernbedienung ist Schalten Sie die Reverse-Schalter auf Richtung aktiv „Normal-Modus“ ©AMEWI...
-
Seite 16: Ersatzteile
Ersatzteile ©AMEWI... - Seite 17 Ersatzteile 6538-H019 6538-T002 ©AMEWI...
- Seite 18 Ersatzteile Ø4,8 5x11x4 10x15x4 Ø4,8 M2,5 ©AMEWI...
- Seite 19 Ersatzteile ø2x10mm 3x12 3x12 ©AMEWI...
- Seite 20 Ersatzteile 3x3-2x7 2,6x8 3x10 3x30 2,5x14 2,6x10 3x10 3x10 2,5x12 2,5x17 4x10 3x10 ©AMEWI...
-
Seite 21: Um Ihr Fahrzeug Auf Pro-Version Umzurüsten, Bestellen Sie Folgende Komponente
Ersatzteile Um Ihr Fahrzeug auf PRO-Version umzurüsten, bestellen Sie folgende Komponente LS-4050 Brushless ESC Brushless Motor 12V Output 90A Die Ersatzteile zu diesem Produkt können Sie über unseren Online Shop www.amewi-trade.de erwerben. ©AMEWI... -
