Einsatzort geltenden Vorschriften zur Unfallverhütung und zum Umwelt- schutz zu beachten. Sicherheits- und Gefahrenhinweise am Gerät müssen in lesbarem Zustand gehalten werden und dürfen weder entfernt, noch abgedeckt oder beschä- digt werden. 6/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Das Resultatsymbol beschreibt das Ergebnis oder Zwischenergebnis ei- ner Handlung. Anwendungstipp Der „TIPP“ kennzeichnet zusätzliche Informationen für die einfache und si- chere Anwendung des Gerätes. Hinweis zur optimalen Nutzung des Gerätes. TIPP: 7/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Warnung vor der Gefahr von Handverletzungen. Heiße Oberflächen Warnung vor heißen Oberflächen. Unter Druck stehende Behälter Warnung vor Brand und Explosionsgefahr. Optische Strahlung Warnung vor optischer Strahlung. Gefahr durch elektromagnetische Strahlung Warnung vor elektromagnetischen Feldern. 9/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Relative Luftfeuchtigkeit: • - bis 50 % bei 40 °C (104 °F) • - bis 90 % bei 20 °C (68 °F) Die Umgebungsluft muss frei von Staub, Säuren oder korrosiven Gasen sein. 10/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
• Handschuhe • Augenschutz • Trockene Kleidung (Nicht synthetisch und schwer entflammbar) Des Weiteren muss der Arbeitsplatz ausreichend belüftet sein. Kann dies durch Frischluftzufuhr nicht gewährleistet werden, ist eine Absaugung zu in- stallieren. 11/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
5 Metern zu Geräten, die mit Hochfrequenz arbeiten, einzu- halten. • Der Augenschutz ist auf korrekten Sitz und einwandfreie Funktion zu prüfen. Beachten Sie hierzu die Hinweise in der Betriebsanleitung des jeweiligen Augenschutzsystems. 12/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Beim Nachschleifen der Elektrode sind Schutzhandschuhe zu tragen, und es muss darauf geachtet werden die rotierende Schleifscheibe nicht zu berühren. • Beim Nachschleifen der Elektrode ist darauf zu achten, dass der entste- hende Schleifstaub nicht eingeatmet wird. 13/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Vorschriften über Arbeitssicherheit und Unfall- verhütung vertraut und in die Handhabung des Gerätes eingewiesen sind • diese Bedienungsanleitung, insbesondere das Kapitel „Allgemeine Si- cherheitsbestimmungen“ gelesen und verstanden haben • entsprechend den Anforderungen an die Arbeitsergebnisse ausgebildet sind. 14/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Unterschrift zu bestätigen, dass sie diese verstanden haben und befolgen werden. 2.7 Sicherheitseinrichtungen Das Gerät verfügt über eine thermische Abschalteinrichtung, die bei zu ho- her Wärmeentwicklung aktiviert wird und eine Überhitzung des Gerätes ver- hindert. 15/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Wird das Gerät durch eine Elektro-Fachkraft geöffnet, muss vorher stets der Netzstecker gezogen werden. Die Überwurfmutter des Schutzgasschlauchs darf stets nur von Hand am Schutzgasanschluss festgezogen werden. Die Verwendung von Werkzeugen (z.B. Schraubenschlüssel) kann den Schutzgasanschluss beschädigen. Tab. 2.1 Sicherheitszeichen 16/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...

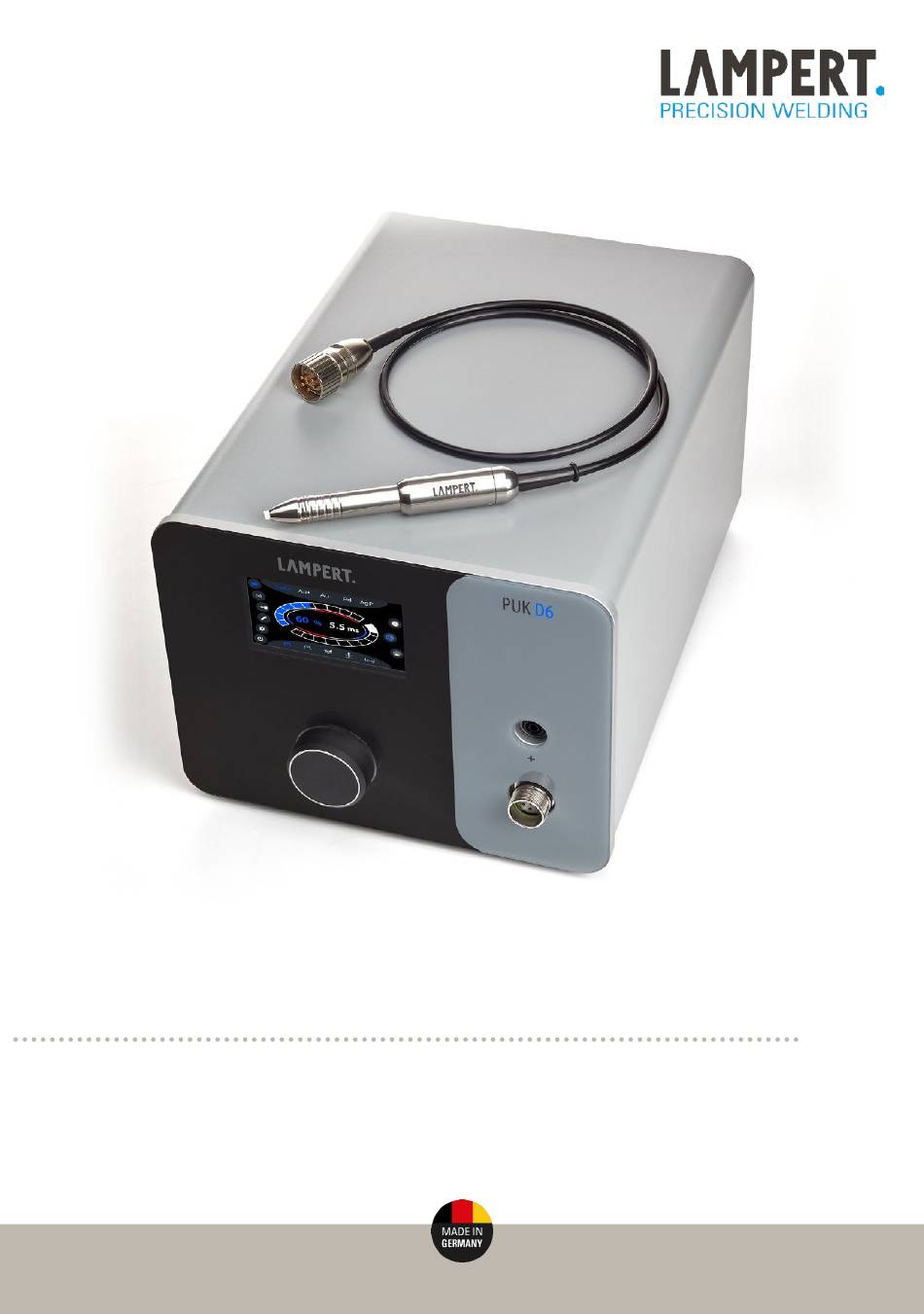

3.1 Funktionsbeschreibung Der PUK D6 ist ein Mikroimpuls-WIG-Schweißgerät. Der Schweißprozess wird durch die zentrale Steuer- und Regelungseinheit des PUK D6 gesteuert. Für einen präzisen Schweißvorgang und ein perfektes Ergebnis können die Parameter, sichtbar auf dem integrierten Display, über den Dreh-Drück-Reg- ler bei Bedarf zu jeder Zeit angepasst werden.
Aufbau und Funktion 3 3.3 PUK D6 Abb. 3.2 PUK D6 Vorderseite Display Buchse (+) für Kontaktierungswerkzeuge wie Kontaktklemmen und Hal- tezangen Handstück-Anschlussbuchse (-) für das Schweißhandstück Dreh-Drück-Regler mit Kippfunktion Zeigt die Benutzerschnittstelle der Bediensoftware an. Display Zum Anschluss von Kontaktelementen wie z.B. Kontaktklemmen oder Halte- Buchse (+) für Kontaktie-...
Seite 20
3 Aufbau und Funktion 2 3 4 Abb. 3.3 PUK D6 Rückseite Gefahrenhinweise Bus-Anschluss USB-Anschluss LAN-Anschluss Typenschild Netzschalter Sicherungsfach Kaltgerätebuchse Für das Gerät zulässige Netzspannung und Absicherung Schutzgasanschluss Anschlussbuchse für Fußschalter Anschlussbuchse für Elektrodenschleifmotor Anschlussbuchse für Augenschutzsystem 20/56 Ausgabe DE 2023/03...
Seite 21
4 bar Druck führen. An dieser Buchse kann ein Fußschalter mit M12-Anschluss angeschlossen Anschlussbuchse für werden. Fußschalter An dieser Buchse kann ein Lampert-Elektrodenschleifmotor aus dem Lam- Anschlussbuchse für pert-Zubehörkatalog angeschlossen werden. Elektrodenschleifmotor An dieser Buchse kann ein Lampert-Augenschutzsystem aus dem Lampert- Anschlussbuchse für...
Düse das Handstück sowohl frei geführt (passender Augenschutz erforderlich) als auch in einer entsprechenden Vorrichtung (z.B. Handstückhaltearm eines Lampert-Schweißmikroskops) eingespannt werden. Das Anschlusskabel beinhaltet sowohl die Kabelführung für die Energie- Anschlusskabel übertragung als auch den Schlauch für die Gaszufuhr zum Handstück.
Führungsbohrungen (15°-Winkel, Ø 0,5, 0,6, 0,8, 1,0 mm) und einem Ein- Gehäuse /Austaster. Das Anschlusskabel wird mit dem M12-Stecker an der entsprechenden Anschlusskabel mit Ste- Buchse auf der Gehäuserückseite des Schweißgerätes verschraubt. cker 23/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Kontaktierung (Werkstückkontakt) deaktiviert. Bei Auswahl des Fixierschweißmodus ist der Fußtaster dauerhaft aktiviert. Mit dem Anschlusskabel mit M12-Stecker wird der Fußschalter auf der Ge- Anschlusskabel mit M12- räterückseite mit dem Schweißgerät verschraubt. Stecker 24/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Effektivwert des größten Netzstroms Schutzart Vom Regen fernhalten Netzstromkreis, Bemessungswert der Frequenz Netzspannung und Frequenz Leerlauf Scheitelwert Symbol für den Schweißprozess: Hier Wolfram-Inertgasschweißen Symbol für den Schweißstrom: Hier Gleichstrom Schweißstromquellensymbol: Hier Einphasentransformator Typ nach Herstellerangabe 25/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Zur längeren Lagerung ist der Netzstecker zu ziehen und die Gaszufuhr zu unterbrechen. Der Lagerort des Gerätes muss trocken und staubfrei sein und darf keinen Extremtemperaturen (kälter als -20 °C oder wärmer als +55 °C) ausgesetzt sein. 26/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Das Netzkabel mit dem Netzstecker in die Kaltgerätebuchse auf der Geräte- Elektrische Versorgung rückseite einstecken. Danach den Netzstecker in eine Steckdose mit geeig- neter Netzspannung stecken. Schutzgas Versorgung WARNUNG Unter Druck stehende Behälter Brand und Explosionsgefahr Dichtheit von Gasflaschen und Zuleitungen überprüfen. 27/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
• Verwenden Sie als Schutzgas nur inerte Gase, z.B. Argon 4.6. 5.3 Augenschutz anschließen Warnung! Es dürfen nur von Lampert zertifizierte Augenschutzsysteme am Schweißgerät angeschlossen werden! Andere Augenschutzsysteme können zu bleibenden Gesundheitsschäden führen oder das Schweißgerät beschädi- gen. Die Betriebsanleitung der jeweiligen persönlichen Schutzausrüstung (Mikroskop) ist vor Gebrauch zu beachten.
Außenkante des Haltearms anliegen. Daraufhin die Mutter handfest anziehen und die Argon-Düse aufsetzen. (Siehe Abbildung 5.2) Wenn Sie kein Schweißmikroskop der Firma Lampert besitzen, spannen Sie die Wolfram-Elektrode so ins Handstück ein, dass diese ca. 4 – 6 mm über die Düse hinaussteht. (Siehe Abbildung 5.3) ...
Das optionale Zubehör (z.B. Schleifmotor oder Fußschalter) wird über den am Anschlusskabel angebrachten M12-Stecker angeschlossen. Die jeweili- gen Buchsen auf der Geräterückseite sind hierfür farblich passend gekenn- zeichnet. Die Stecker stets nur handfest anziehen. 30/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Hier wählen Sie die zu bearbeitende Legierung aus. Zur Auswahl stehen fol- gende Materialien: Abkürzung Materialbezeichnung Universal Hochgoldlegierung Goldreduzierte Legierung AgPd Silber-Palladium-Legierung Palladium-Basis-Legierung NiCr Nickel-Chrom-Legierung Edelstahl Titan CoCr Kobalt-Chrom-Legierung CoCr-Au CoCr zu Edelmetalllegierung Tab. 6.1 Materialauswahl 32/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Schweißleistung Roter Bereich Impulsdauer Fußschalter aktiviert (optional) Um das Schweißen mit dem PUK D6 zu erleichtern, wird bei jeder Material- Blauer Bereich Geometrie-Kombination ein Wertebereich für die Schweißleistung und Im- pulsdauer als Empfehlung blau im Display gekennzeichnet. Der Fußschalter wird durch längeres Betätigen (ca. 3 Sekunden) des ange- Fußschalter (optional, Ar-...
Schweißleistung von 20 % zu starten und sich langsam an höhere Leistungen heranzutasten. Um das Schweißen mit dem PUK D6 zu erleichtern, wird bei jeder Material-Geometrie-Kombination ein Wertebereich für die Schweißleistung als Empfehlung, blau im Display gekennzeichnet, angegeben.
Materials und der Werkstückgeometrie gewählt werden. Menüleiste Über die Menüleiste kann in die verschiedenen Menü- und Einstellungsebe- nen gewechselt werden. Abb. 6.4 Menüleiste Die Menüleiste besteht aus den folgenden Menüebenen: Standby-Modus Einstellungsmenü Fixiermodus Retentionsmodus Mikromodus Hauptmenü 35/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Schweißen in spitzen Winkeln und engen Fugensituationen. Hier ist es WICHTIG, kurze Schweißzeiten zu verwenden. Auftragen von Schweißdraht an Krappen bzw. Steinfassungen. Besonders energiearmes Aufschmelzen zum Verschweißen von Drähten (KFO) oder sehr dünnem Material mit ca. 0,2 mm Durchmesser. 36/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Im Mikromodus ist stets die Impulsdauer im Fokus vorausgewählt, da sie für die Temperatureinbringung in das Werkstück ent- scheidend ist. Im Mikro-Modus kann die Impulsdauer in Schritten von 0,1 ms gewählt werden. Die kürzeste mögliche Impulsdauer beträgt 0,1 ms. 37/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Ohne Spannmutter und Handstückdüse arbeiten. Wählen Sie anschließend den Durchmesser des verwendeten Adapters durch Drücken der jeweiligen Schaltfläche im Display des PUK D6. Verbin- den Sie nun das Werkstück an einer metallisch blanken Stelle mit einer An- schlussklemme. Stecken Sie einen Stift mit entsprechendem Durchmesser in den Stiftschweißadapter ein.
Seite 39
Läuft der Vorgang geräuschlos ab, ist die Verbin- dung vermutlich nicht ausreichend stark. Ein vorheriges Abstrahlen oder Aufrauen von polierten TIPP: Schweißstellen kann sich positiv auf das Schweißverhalten beim Stiftschweißen auswirken. 39/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Elektrode, Spannmutter und -zange entfernen und durch den Stecker (4mm) des zweiten Anschlusskabels mit Kontaktklemme ersetzen. Ohne Spannmut- ter und Handstückdüse arbeiten. Vor dem Verlassen des Fixiermodus, muss das Kabel wieder entfernt wer- den, um Fehlschweißungen zu verhindern. 40/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Dreh-Drück-Reglers, in den Stufen 0 %, 25 %, 50 %, 75 % und 100 % gewählt werden. Hier wird der Augenschutzfilter aktiviert und somit abgedunkelt. Mit dieser Funktion kann das Augenschutzsystem der Firma Lampert auf korrekte Funk- tion geprüft werden. 41/56...
Das Schweißgerät auf der Geräte-Rückseite ausschalten. Den USB-Datenträger auf der Rückseite des Gerätes in den USB-An- schluss einstecken. Das Schweißgerät auf der Geräterückseite einschalten. Im Einstellungsmenü den Update-Button mit dem Dreh-Drück-Regler auswählen und bestätigen. 42/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Schweißungen möglich. Eine Abschaltung des Gerä- tes zwischen zwei aufeinanderfolgenden Anwendungen ist nicht notwendig, Wenn Sie das Gerät mehr als eine Stunde nicht benutzen, empfehlen wir Ihnen für einen optimalen Energieverbrauch stets, dieses vollständig über den Netzschalter abzuschalten. 43/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
7 PUK D6 bedienen PUK D6 bedienen 7.1 PUK D6 einschalten VORSICHT! Gefahr durch Fehlbedienung Sobald das Gerät am Netzhauptschalter eingeschaltet wird, liegt an den angeschlossenen Kontaktierungswerkzeugen eine Spannung an. Bei Kontakt dieser mit elektrisch leitenden oder geerdeten Teilen wie dem Gehäuse, kann es zu unerwünsch- ten Fehlschweißungen des Gerätes kommen.
PUK D6 bedienen 7 Stellen Sie den Netzschalter auf „I“. Lesen Sie den Sicherheitshinweis auf dem Display und bestätigen Sie diesen durch Drücken des Dreh-Drück-Reglers. Das Gerät ist jetzt betriebsbereit 7.2 Gasdurchfluss einstellen Bevor der Schweißvorgang gestartet werden kann, muss der Durchfluss am Durchflussregler korrekt eingestellt werden.
7 PUK D6 bedienen 7.3 Mit PUK D6 schweißen VORSICHT Heiße Oberflächen Gefahr vor Verbrennungen der Haut Während des Schweißens ist es unbedingt erforderlich, Handschuhe zu tragen WARNUNG Optische Strahlung Gefahr vor Augenschäden Während des Schweißens ist immer ein geeigneter Au- ...
PUK D6 bedienen 7 Das Feinschweißgerät ist mit einer Funktion ausgestattet, die ein Fest- schweißen der Elektrode am Werkstück durch falsches oder zu festes Auf- drücken verhindern soll. Wurde bereits ein Schweißpunkt gesetzt und beim erneuten Kontaktieren zu viel Druck mit dem Werkstück auf die Elektrode ausgeübt, wird kein Schweißvorgang ausgelöst, sondern ein periodischer...
Seite 48
7 PUK D6 bedienen • Eine Gasdurchflussmenge von ca. 2-3 Litern/Minute ist empfehlens- wert. Der Gasdurchfluss sollte regelmäßig am Durchflussregler kontrol- liert und gegebenenfalls nachgeregelt werden. • Der Winkel, mit dem das Werkstück die Elektrodenspitze berührt, beein- flusst die Flussrichtung des Schweißpunktes deutlich.
Die Elektrode kann nachgeschliffen werden. Elektrode bei Verschleiß austauschen. Tab. 9.1 Pflege- und Kontrollplan 9.2 Pflege- und Kontrollarbeiten durchführen PUK D6 reinigen • Trockenes / leicht feuchtes Tuch zur Staubentfernung nutzen und damit vorsichtig die Oberflächen des Gerätes reinigen. •...
Ausgediente Geräte sind durch Entfernen des Netzkabels unbrauchbar zu machen. Nur für EU-Länder: Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge- führt werden. 51/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
-10 - +40 °C Relative Luftfeuchtigkeit Bis 50 % bei 40 °C Bis 90 % bei 20 °C Standort max. über NN 1000 Schutzart gemäß EN 60529:2014 IP21S Schutzgas Argon Tab. 11.2 Technische Daten Maschine 53/56 Ausgabe DE 2023/03 PUK D6 Betriebsanleitung...
Bei Problemen mit Ihrem PUK-Feinschweißgerät wenden Sie sich bitte an Ihren Lampert-Partnerbetrieb oder Lampert-Händler, bei dem Sie das Gerät erworben haben. Für den Fall, dass Sie das Gerät nicht über einen autorisierten Lampert-Part- nerbetrieb erworben haben oder diesen nicht ermitteln können, wenden Sie sich bitte direkt an den Hersteller:...
