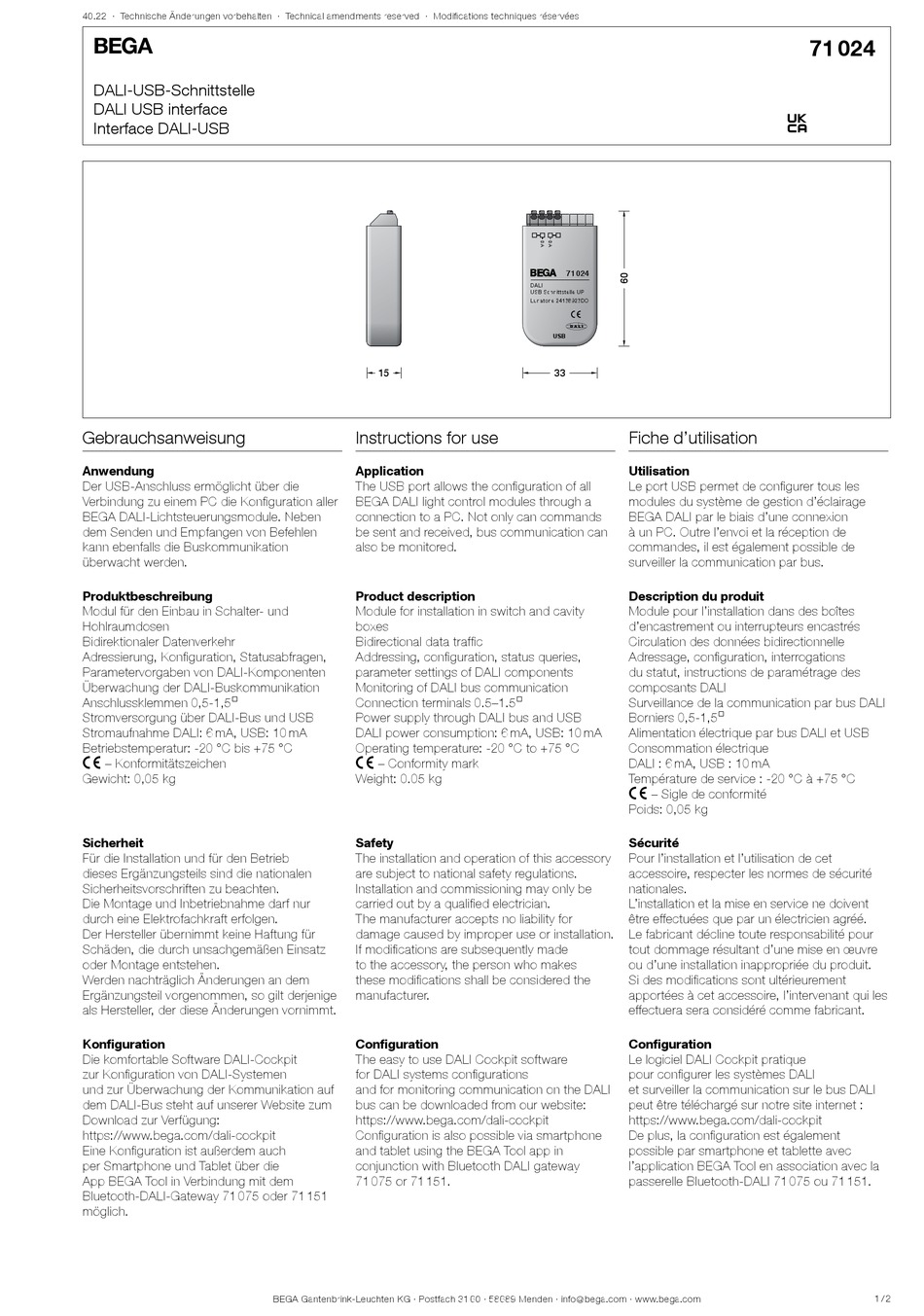

BEGA 71 024 Gebrauchsanweisung

40.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
DALI-USB-Schnittstelle
DALI USB interface
Interface DALI-USB
Gebrauchsanweisung
Anwendung
Der USB-Anschluss ermöglicht über die
Verbindung zu einem PC die Konfiguration aller
BEGA DALI-Lichtsteuerungsmodule. Neben
dem Senden und Empfangen von Befehlen
kann ebenfalls die Buskommunikation
überwacht werden.
Produktbeschreibung
Modul für den Einbau in Schalter- und
Hohlraumdosen
Bidirektionaler Datenverkehr
Adressierung, Konfiguration, Statusabfragen,
Parametervorgaben von DALI-Komponenten
Überwachung der DALI-Buskommunikation
Anschlussklemmen 0,5-1,5@
Stromversorgung über DALI-Bus und USB
Stromaufnahme DALI: 6 mA, USB: 10 mA
Betriebstemperatur: -20 °C bis +75 °C
c – Konformitätszeichen
Gewicht: 0,05 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Konfiguration
Die komfortable Software DALI-Cockpit
zur Konfiguration von DALI-Systemen
und zur Überwachung der Kommunikation auf
dem DALI-Bus steht auf unserer Website zum
Download zur Verfügung:
https://www.bega.com/dali-cockpit
Eine Konfiguration ist außerdem auch
per Smartphone und Tablet über die
App BEGA Tool in Verbindung mit dem
Bluetooth-DALI-Gateway 71 075 oder 71 151
möglich.
15 15
Instructions for use
Application
The USB port allows the configuration of all
BEGA DALI light control modules through a
connection to a PC. Not only can commands
be sent and received, bus communication can
also be monitored.
Product description
Module for installation in switch and cavity
boxes
Bidirectional data traffic
Addressing, configuration, status queries,
parameter settings of DALI components
Monitoring of DALI bus communication
Connection terminals 0.5–1.5@
Power supply through DALI bus and USB
DALI power consumption: 6 mA, USB: 10 mA
Operating temperature: -20 °C to +75 °C
c – Conformity mark
Weight: 0.05 kg
Safety
The installation and operation of this accessory
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If modifications are subsequently made
to the accessory, the person who makes
these modifications shall be considered the
manufacturer.
Configuration
The easy to use DALI Cockpit software
for DALI systems configurations
and for monitoring communication on the DALI
bus can be downloaded from our website:
https://www.bega.com/dali-cockpit
Configuration is also possible via smartphone
and tablet using the BEGA Tool app in
conjunction with Bluetooth DALI gateway
71 075 or 71 151.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
71 024
DALI
USB Schnittstelle UP
Lunatone 24138923DO

USB
33 33
Fiche d'utilisation
Utilisation
Le port USB permet de configurer tous les
modules du système de gestion d'éclairage
BEGA DALI par le biais d'une connexion
à un PC. Outre l'envoi et la réception de
commandes, il est également possible de
surveiller la communication par bus.
Description du produit
Module pour l'installation dans des boîtes
d'encastrement ou interrupteurs encastrés
Circulation des données bidirectionnelle
Adressage, configuration, interrogations
du statut, instructions de paramétrage des
composants DALI
Surveillance de la communication par bus DALI
Borniers 0,5-1,5@
Alimentation électrique par bus DALI et USB
Consommation électrique
DALI : 6 mA, USB : 10 mA
Température de service : -20 °C à +75 °C
c – Sigle de conformité
Poids: 0,05 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont ultérieurement
apportées à cet accessoire, l'intervenant qui les
effectuera sera considéré comme fabricant.
Configuration
Le logiciel DALI Cockpit pratique
pour configurer les systèmes DALI
et surveiller la communication sur le bus DALI
peut être téléchargé sur notre site internet :
https://www.bega.com/dali-cockpit
De plus, la configuration est également
possible par smartphone et tablette avec
l'application BEGA Tool en association avec la
passerelle Bluetooth-DALI 71 075 ou 71 151.
